解鎖PCB性能:銅重量?jī)?yōu)化的秘密

  • 2025-07-25 14:05:00
  • 瀏覽量:7

如果您想知道銅重量如何影響印刷電路板 (PCB) 性能,特別是在信號完整性、阻抗控制和高頻應用方面,那么您來對地方了。銅重量的核心是銅重量(以盎司每平方英尺 (oz/ft2) 為單位)決定了 PCB 上銅層的厚度,并且對電路板處理電信號和電源的能力起著至關重要的作用。優化銅重量可以提高信號清晰度、減少損耗并確保可靠的性能,特別是在要求苛刻的設計中。。


PCB 設計中的銅重量是多少?

銅重量是指 PCB 上銅層的厚度,通常以盎司每平方英尺為單位。一盎司銅 (1 盎司/英尺2) 相當于約 1.37 密耳(0.00137 英寸或 35 微米)的厚度。對于標準應用,常見的銅重量范圍為 0.5 盎司至 3 盎司,但高功率設計中使用 4 盎司或更大的較重選項。該重量直接影響電路板承載電流、管理熱量和保持信號質量的能力。

了解銅重量是優化 PCB 性能的第一步。較厚的銅層(重量較高)可以處理更多的電流并更好地散熱,但它也可能影響信號行為,尤其是在高頻下。另一方面,在緊湊的設計中,較薄的銅(重量更輕)通常用于更精細的走線,但可能會在功率需求或信號完整性方面遇到困難。讓我們探討一下這些因素如何在實際應用中發揮作用。

1 盎司與 2 盎司銅 PCB




銅重量對信號完整性的影響

信號完整性是指電信號在 PCB 中傳輸時的質量和可靠性。如果設計不優化,可能會出現信號丟失、串?dāng)_和失真等問題,而銅重量在其中起著重要作用。讓我們來分析一下銅重量如何影響信號完整性,特別是當針對關鍵字“PCB 銅重量對信號完整性的影響”時。


較厚的銅層(較高的重量,如 2 盎司或 3 盎司)可降低電阻,這有助于在長走線上保持信號強度。較低的電阻意味著更少的壓降和更少的信號衰減,這對于高速數字電路至關重要。例如,在工作頻率為 5 GHz 的設計中,1 盎司的銅層可能會因電阻較高而導致明顯的信號損失,而 2 盎司的銅層可能會將該損失減少多達 20%,具體取決于走線長度和布局。


然而,較厚的銅并不總是更好。在高頻下,由于趨膚效應,信號沿著導體表面?zhèn)鞑ィ@是一種電流集中在銅表面附近的現象。如果銅太厚,走線的內部部分就不會被利用,從而浪費材料并可能增加制造成本,而不會提高性能。此外,較厚的銅會導致制造過程中蝕刻不均勻,從而導致走線寬度變化,從而破壞信號完整性。


較薄的銅(如 0.5 盎司或 1 盎司)可以產生更精細的走線,通常用于密集、高速的設計。然而,它具有更高的電阻,這會降低更遠距離的信號質量。取得適當?shù)钠胶馐顷P(guān)鍵,仿真工具可以幫助預測不同銅重量如何影響特定設計中的信號行為。

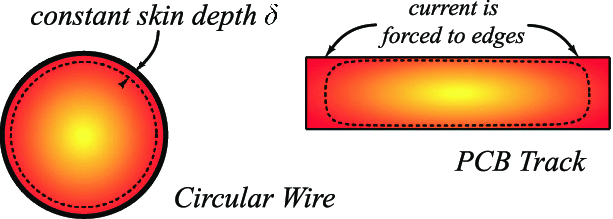

銅跡線的集膚效應




優化銅重量以控制阻抗

阻抗控制對于確保信號在 PCB 中傳輸時沒有反射或失真至關重要,特別是在高速和高頻應用中。當專注于“優化阻抗控制的銅重量”時,銅層的厚度會影響走線的特性阻抗,走線必須符合系統的要求(射頻通常為 50 歐姆,差分對通常為 100 歐姆)。


走線的特性阻抗取決于幾個因素:走線寬度、銅厚度、介電材料以及到接地層的距離。銅重量直接影響走線厚度,從而改變阻抗。例如,帶有 1 盎司銅的走線可能具有 5 密耳的寬度,以便在介電高度為 4 密耳的標準 FR-4 基板上實現 50 歐姆阻抗。如果改用 2 盎司銅(厚度的兩倍),則假設其他因素保持不變,走線寬度必須增加到 6-7 密耳左右才能保持相同的阻抗。這種調整可能會影響電路板布局,尤其是在狹小的空間內。


要優化阻抗控制的銅重量,首先要定義設計的目標阻抗。使用阻抗計算器或仿真軟件確定理想的銅重量和走線尺寸。對于大多數高速設計,1 盎司銅是常見的選擇,因?yàn)樗胶饬丝芍圃煨院托阅?。然而,?duì)于需要非常精確阻抗匹配的應用,例如工作頻率為 2.4 GHz 的射頻電路,您可能需要微調銅重量(例如,0.5 盎司用于較薄的走線)并將其與受控的電介質厚度配對。


請記住,較重的銅重量會使制造過程中的阻抗控制更具挑戰性。較厚的銅需要更精確的蝕刻,以避免過度蝕刻或欠蝕,這會使走線尺寸傾斜并降低阻抗值。與可靠的制造合作伙伴合作可確保滿足公差,即使是非標準銅重量也是如此。



銅重量對高頻性能的影響

高頻設計,例如用于射頻通信、5G 技術或高速數據傳輸?shù)脑O(shè)計,對銅重量特別敏感。在解決“銅重量對高頻性能的影響”時,有兩個主要因素在起作用:集膚效應引起的信號損失以及銅厚度和介電性能之間的相互作用。


如前所述,集膚效應導致高頻信號(高于 1 GHz)主要在銅跡線表面?zhèn)鞑ァ<w深度(電流密度顯著下降的距離)隨著頻率的增加而減小。例如,在 1 GHz 時,銅的表皮深度約為 2.1 微米,甚至比 0.5 盎司銅層(17.5 微米)薄得多。這意味著使用比必要更厚的銅(例如 3 盎司)對信號傳輸幾乎沒有好處,只會增加成本和重量。


此外,銅的表面粗糙度會放大高頻下的信號損耗。較粗糙的銅表面會增加信號的有效路徑長度,從而導致更高的損耗。許多高頻設計使用更光滑的銅飾面或更薄的重量(如 0.5 盎司或 1 盎司)來最大限度地減少這種影響。例如,在 10 GHz 應用中,從具有中等粗糙度的標準 1 盎司銅切換到薄型 1 盎司銅可以將插入損耗降低多達 10-15%,具體取決于走線長度。


另一個考慮因素是銅重量和介電材料之間的相互作用。較厚的銅會稍微改變走線附近的有效介電常數,從而影響信號速度和相位。在高頻設計中,這可能導致差分對或相控陣中的時序不匹配。選擇合適的銅重量,搭配低損耗介電材料,對于保持性能至關重要。


對于大多數高頻應用,1 盎司銅是一個安全的起點。如果損耗過高,請考慮使用薄型銅或更薄的重量,并確保您的設計考慮到集膚效應的限制。仿真工具可以在制造前對這些影響進行建模,從而節省時間和成本。



選擇合適銅重量的實用技巧

為您的 PCB 選擇最佳銅重量涉及平衡性能、成本和可制造性。以下是一些指導您做出決定的實用技巧:

  • 評估當前需求:對于功率密集型設計,請使用較重的銅(2 盎司或更多)來處理更高的電流并減少熱量積聚。根據標準 IPC 指南,2 盎司銅層可以承載大約兩倍于 1 盎司銅層的電流而不會過熱。

  • 考慮信號速度:對于高速或高頻設計,請堅持使用 1 盎司或更薄的銅,以最大限度地減少集膚效應損失并簡化阻抗控制。

  • 評估電路板空間:對于相同的阻抗,較厚的銅需要更寬的走線,這在密集布局中可能會出現問題。如果空間有限,請選擇較薄的銅并調整其他參數,例如介電厚度。

  • 制造前模擬:使用設計軟件對不同銅重量如何影響信號完整性和阻抗進行建模。此步驟可以避免代價高昂的重新設計。

  • 咨詢制造限制:并非所有制造商都可以在沒有特殊工藝的情況下處理極端重量的銅(如 4 盎司或更高)。在設計階段的早期確認功能。

通過根據您的特定應用定制銅重量,您可以避免過度設計(這會增加成本)或工程不足(這可能會出現性能問題)。



銅重量?jī)?yōu)化的常見挑戰

雖然優化銅重量有明顯的好處,但它也帶來了挑戰。對于非標準砝碼,制造公差更嚴格,尤其是 2 盎司以上或 0.5 盎司以下。銅厚度的變化可能會導致阻抗或信號性能不一致,特別是在高頻設計中。

熱管理是另一個問題。較重的銅可以更好地散熱,但也會導致焊接過程中熱膨脹不均勻,從而導致翹曲或分層。平衡各層銅重量(例如,在頂部和底部使用相似的重量)可以緩解這個問題。

最后,成本是一個因素。較重的銅重量會增加材料和加工成本,而非常薄的銅可能需要先進的制造技術。權衡性能需求與預算限制對于成功設計至關重要。

PCB翹曲



掌握銅重量以獲得卓越的 PCB 性能

銅重量是 PCB 設計的基本要素,直接影響信號完整性、阻抗控制和高頻性能。通過了解“PCB 銅重量對信號完整性的影響”、掌握“優化銅重量以進行阻抗控制”以及解決“銅重量對高頻性能的影響”,您可以釋放設計的全部潛力。無論您是在高速數字電路、射頻應用還是高功率電路板上工作,選擇合適的銅重量(通常從 1 盎司開始作為基線)都能確??煽啃院托?。
