四六層板何來品質全面升級？
99.95%準確率
10年以上資深工程師從源頭把控品質，縮短研發周期；
為客戶提供性能更穩、質量更高的電路板與更滿意的服務。
10年經驗
熟悉IPC規范
精通電路板生產工藝
熟悉行業慣例
- 全方位細節優化，電氣性能、外形結構、表觀三方面盡善盡美
- 全面檢查顧客文件設計，幫助顧客找出設計中存在的錯誤或缺陷
- 發現文件設計中存在的質量隱患，幫助顧客提出設計優化方案
- 從鉆孔、線路、外形、拼版方面幫助顧客優化設計，以降低成本
- EQ以標準格式，提供可行性建議供顧客參考、選擇
四六層板出貨標準
-
應用類型
成品要求高可靠性，品質穩定的用戶 -
工程
高級工程師6小時1個 -
板材
生益/KB/rogers/聯茂 -
油墨
太陽 -
鉆孔
最小孔徑0.2mm（孔徑公差±0.05mm） -
電鍍
沉銅（孔銅厚≥20um） -
線路
不允許補線（最小線寬/線距： 4/4mil） -
阻焊
塞孔(<0.4mm默認塞孔) -
阻焊偏移度
±2mil -
外形尺寸精度
±0.13mm -
翹曲度
0.75% -
測試方式
四線低阻飛針測試 -
包裝
有濕度卡 -
出貨報告
附出貨報告 -
出貨檢驗標準
IPC-A-600G Ⅱ或Ⅲ標準

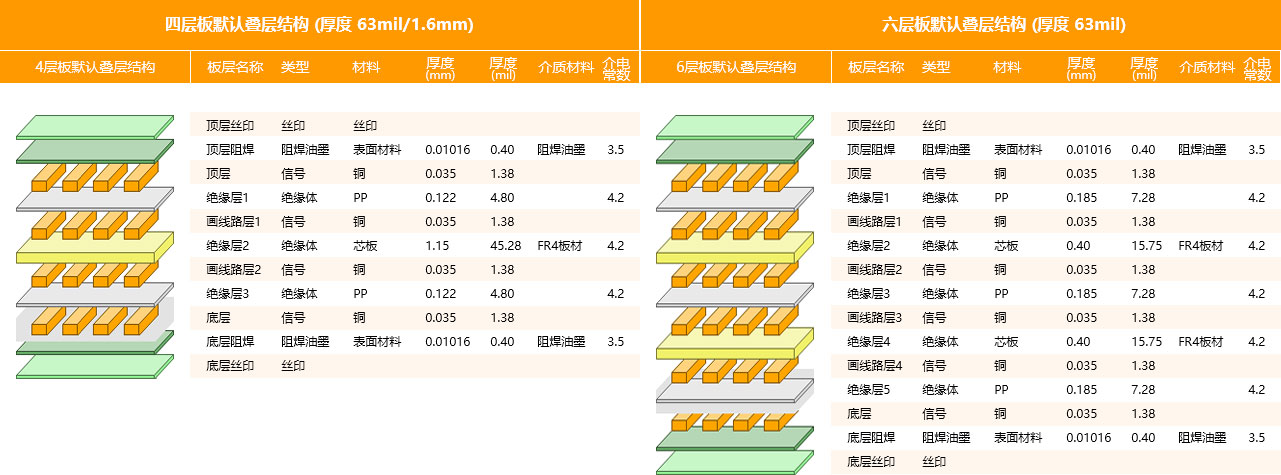

四六層板疊層結構
注：默認疊層結構為1.6mm +/-0.16板厚，如需其它板厚要求，請聯系客服!
4大專業出貨檢測報告-實力保障品質穩定
7*24小時快速響應 求真務實 高質高效

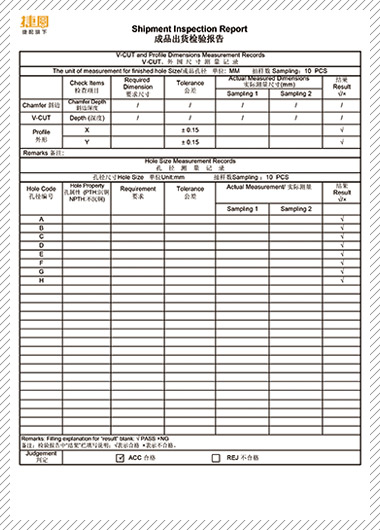

- 成品出貨檢驗報告

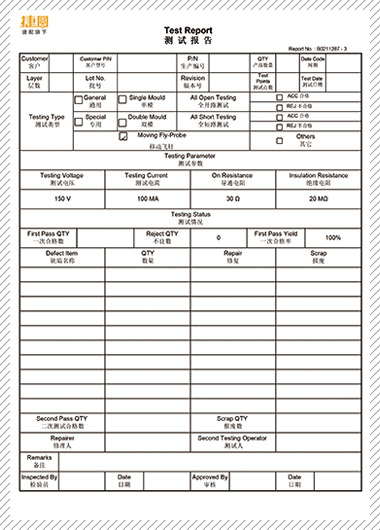

- 測試報告

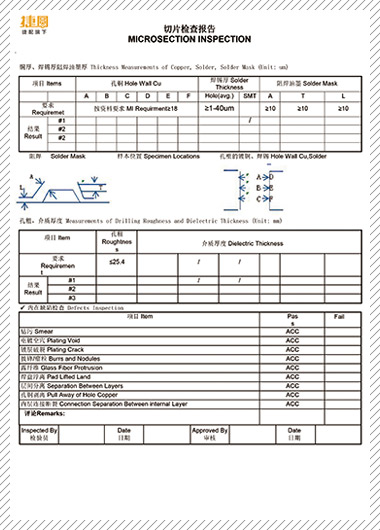

- 切片檢查報告

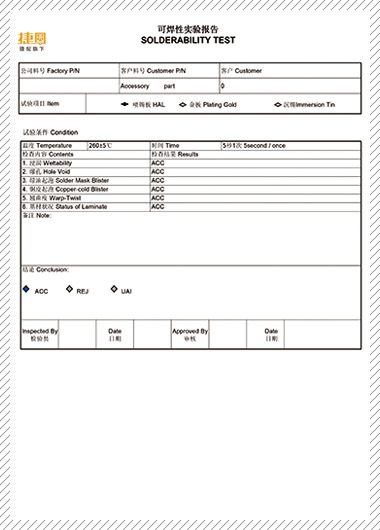

- 可焊性實驗報告

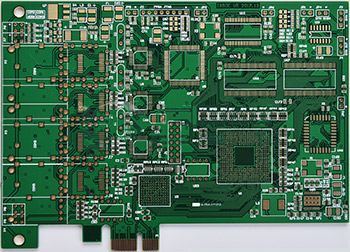

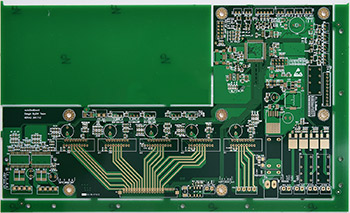

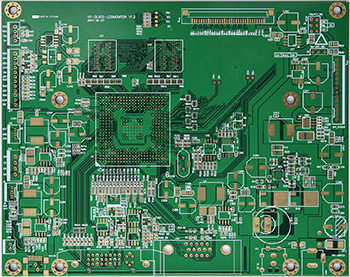

四六層板產品展示
四六層板應用領域

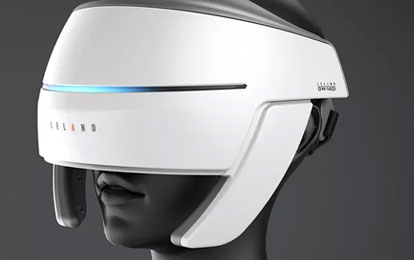

精密儀器
數碼設備
通訊設備
智能家電

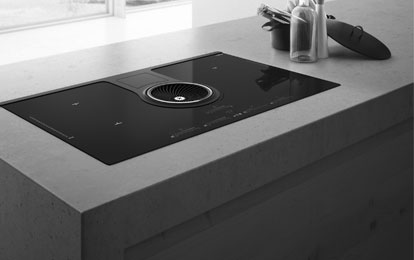

高端廚具
智能汽車
捷配高精度多層板4/6層之一
最小線寬：3.5MIL
最小線隙：4MIL
最小過孔：0.25mm
最小外徑：0.45mm
技術特點：此展示板正好顯示了NP這個水印，NP為臺灣南亞公司的高端板材，過孔塞油處理，阻焊為36T網版印刷，采用LDI及阻焊CCD曝光機制作，原料及更多
捷配高精度多層板4/6層之二
最小線寬：3.8MIL
最小線隙：4MIL
最小過孔：0.25mm
最小外徑：0.45mm
過孔塞油處理，阻焊為36T網版印刷，采用LDI及阻焊CCD曝光機制作，原料及更多
捷配高精度多層板4/6層之三
最小線寬：3.5MIL
最小線隙：3.5MIL
最小過孔：0.2 mm
最小外徑：0.45mm
技術特點：此板客戶自行采用阻抗設計，過孔塞油處理，阻焊為36T網版印刷，采用LDI及阻焊CCD曝光機制作，原料及更多
捷配高精度多層板4/6層之四
最小線寬：3.5MIL
最小線隙：4MIL
最小過孔：0.25mm
最小外徑：0.45mm
技術特點：此板客戶自行采用阻抗設計，過孔塞油處理，阻焊為36T網版印刷，采用LDI及阻焊CCD曝光機制作，原料及更多
