對于希望在多層設計中優化空間、增強信號完整性和降低成本的 PCB 設計人員來說，掌握盲孔至關重要。盲孔連接印刷電路板 （PCB） 的內層，而無需延伸到整個電路板，在高密度互連 （HDI） 設計中具有獨特的優勢。在本指南中，我們將介紹盲通PCB設計規則、盲通設計的可制造性、循序漸進的Altium盲通教程和盲通最佳實踐，以幫助您創建高效可靠的PCB布局。
什么是盲孔，為什么它們很重要？

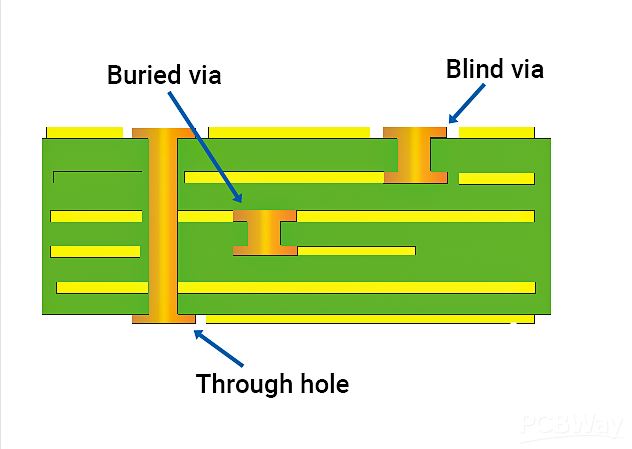

盲孔是 PCB 設計中的一種過孔，可連接多層板的兩個或多個內層，而不穿透外層。與一直穿過電路板的通孔過孔不同，盲孔僅鉆孔和電鍍到一定深度，使其從電路板的一側“看不見”。
盲孔的重要性在于它們能夠節省空間和提高設計效率。通過在垂直（z 軸）方向上堆疊過孔，它們?yōu)樵妥呔€釋放了寶貴的表面積。此外，它們還可以通過減少走線長度來增強信號完整性，從而降低電感并最大限度地減少信號損失。例如，在高速設計中，通過盲孔進行較短的連接可以減少信號傳播延遲，與某些配置中的傳統通孔過孔相比，通常減少 20-30%。
在成本方面，盲孔還可以消除對復雜通孔電鍍工藝的需求，從而有可能將 HDI 設計中的制造費用降低 10-15%。然而，為了充分利用這些優勢，設計人員必須遵守特定的設計規則和制造約束。讓我們詳細探討一下這些。
盲孔 PCB 設計規則：要遵循的關鍵準則
使用盲孔進行設計需要仔細注意特定規則，以確保功能和可制造性。以下是每個設計人員都應遵循的關鍵盲通 PCB 設計規則：
縱橫比約束：盲孔的縱橫比（深度與直徑）對于可靠的電鍍和鉆孔至關重要。大多數制造商建議盲孔的縱橫比為 1：1 或更低。例如，直徑為 0.2 毫米的過孔的深度不應超過 0.2 毫米，以避免電鍍問題。
最小鉆頭尺寸：與通孔過孔相比，盲孔通常需要更小的鉆孔尺寸。盲孔的典型最小鉆孔尺寸為 0.15 毫米（6 密耳），但這可能會根據制造商的能力而有所不同。
層疊規劃：盲孔必須根據層疊層進行規劃。它們應該只連接預期的層，而不干擾其他層。對于 6 層電路板，盲孔可能會連接第 1 層到第 2 層或第 2 層到第 3 層，但不能超過。
間隙和間距：確保盲孔與其他電路板特征（如走線和焊盤）之間有足夠的間距。一個常見的規則是保持至少 0.2 毫米（8 密耳）的間隙，以防止短路或制造缺陷。
信號完整性注意事項：對于在 1 GHz 以上頻率下運行的高速設計，盲孔有助于減少降低信號質量的短截線效應。放置它們以最大限度地減少阻抗失配，理想情況下，對于大多數射頻應用，可以保持 50 歐姆的特性阻抗。
遵守這些規則可確保您的設計不僅具有功能性，而且可制造。忽略它們可能會導致電鍍不完整、鉆孔不準確或信號衰減等問題。
盲孔設計可制造性：成功秘訣
在設計盲孔時考慮到可制造性對于避免代價高昂的修改和生產延誤至關重要。以下是盲孔設計可制造性的基本技巧：
盡早查閱制造商指南：不同的制造廠在盲孔鉆孔和電鍍方面具有不同的能力。有些可能支持低至 0.1 毫米（4 密耳）的微孔，而另一些則限制為 0.2 毫米（8 密耳）。在完成設計之前，請務必檢查這些規格。
限制過孔堆疊復雜性：雖然堆疊盲孔可以節省空間，但過度堆疊（超過兩個連續過孔）會使制造復雜化，并使成本增加多達 25%。僅在必要時使用堆疊過孔。
優化通過深度控制：盲孔在鉆孔過程中需要精確的深度控制。激光鉆孔通常用于微孔，以達到 ±0.025 毫米以內的精度。確保您的設計指定的過孔深度與這些公差一致。
避免過孔重疊：不同層對上的盲孔重疊會導致電路板結構弱點。相鄰層對上的過孔之間保持最小偏移量為 0.3 毫米（12 密耳）。
材料選擇：選擇與盲孔工藝兼容的材料。例如，高 Tg FR-4 材料（玻璃化轉變溫度高于 170°C）通常是 HDI PCB 的首選，以承受微孔激光鉆孔的熱應力。
通過關注這些可制造性方面，您可以降低生產錯誤的風險，并確保從設計到制造的過渡更加順利。
Altium Blind Via教程：分步實現
對于使用流行 PCB 設計軟件的設計人員來說，通過正確的步驟設置盲孔可以很簡單。本Altium盲孔教程將指導您完成在項目中創建和配置盲孔的過程。
定義層堆棧：首先在設計軟件中打開圖層堆棧管理器。定義層數及其連接。例如，在 6 層板中，您可以設置盲孔來連接第 1-2 層和第 5-6 層。
設置過孔類型：在過孔屬性面板中，選擇“盲孔”作為過孔類型。指定每個盲孔的起始層和停止層。例如，連接層 1 和 2 的過孔應具有 1 的起始層和 2 的停止層。
調整過孔尺寸：根據您的設計規則設置過孔直徑和鉆孔尺寸。盲孔的常見設置是直徑為 0.3 毫米（12 密耳），鉆頭尺寸為 0.2 毫米（8 密耳）。
放置過孔：使用過孔放置工具在布局中定位盲孔。確保它與連接指定層的網絡對齊。軟件會自動將過孔限制在定義的層范圍內。
驗證設計規則：運行設計規則檢查 （DRC） 以確認盲孔滿足間隙、間距和可制造性約束。根據需要進行調整以解決任何違規行為。
生成制造輸出：導出 Gerber 文件或鉆孔數據時，請確保明確標明盲孔規格。為清楚起見，請包括指定過孔類型和層連接的制造說明。
遵循這些步驟可確保在您的設計工具中正確實施盲孔，從而最大限度地減少制造過程中的錯誤。請務必仔細檢查輸出文件，以確認盲孔數據得到準確表示。
盲孔最佳實踐：最大限度地提高性能和可靠性
要使用盲孔獲得最佳結果，請遵循以下專為性能、可靠性和易于制造而定制的盲孔最佳實踐：
對高密度區域使用盲孔：為電路板上空間有限的區域預留盲孔，例如間距小至 0.5 mm 的 BGA（球柵陣列）組件下方。這允許在不犧牲電路板空間的情況下進行高效布線。
平衡成本和復雜性：雖然盲孔可以通過消除通孔電鍍來降低成本，但如果過度使用或設計不當，它們可能會增加費用。僅在必要時使用它們來實現平衡，通常在具有 6 層或更多層的設計中。
模擬信號性能：對于高速應用，使用仿真工具分析盲孔對信號完整性的影響。確?；夭〒p耗保持在-15 dB以下，并將插入損耗降至最低，特別是對于5 GHz以上的頻率。
與制造商合作：與您的制造合作伙伴盡早合作可以防止設計問題。共享您的層疊和通過規格，以確認它們符合制造商的能力，從而降低延遲風險。
徹底測試原型：制造后，測試原型的電氣連續性和信號性能。使用時域反射計 （TDR） 等工具驗證盲孔是否保持阻抗控制，理想情況下在目標值的 ±10% 以內（例如 50 歐姆）。
實施這些最佳實踐將幫助您創建滿足性能和制造要求的穩健 PCB 設計。
盲孔的常見挑戰以及如何克服這些挑戰
雖然盲孔具有許多優點，但它們也帶來了設計人員必須解決的挑戰。以下是一些常見問題和解決方案：
鉆孔精度：鉆孔深度不準確會導致連接不完整。解決方案：對微孔使用激光鉆孔，并在設計文件中指定嚴格的公差（例如，±0.025 mm）。
電鍍問題：盲孔中的電鍍不良會導致開路。解決方案：保持低縱橫比（1：1 或更低），并與使用反向脈沖電鍍等先進電鍍技術的制造商合作。
成本超支：復雜的盲孔設計會增加 PCB 制造成本。解決方案：限制盲孔序列的數量并優化其放置，以降低制造復雜性。
信號短截音效果：過孔的未使用部分可能會充當短截線，降低信號質量。解決方案：設計盲孔以終止在所需的確切層處，避免不必要的延伸。
通過預測這些挑戰并應用建議的解決方案，您可以降低風險并確保成功的設計結果。
使用盲孔提升您的 PCB 設計
盲孔是 PCB 設計人員的強大工具，可在多層和 HDI 設計中節省空間、提高信號完整性并提高成本效益。通過遵循盲通PCB設計規則，專注于盲通設計以提高可制造性，利用我們的Altium盲通孔教程中概述的工具，并遵守盲通最佳實踐，您可以創建滿足現代設計需求的高性能、可靠的電路板。
