電源平面過孔：優化布局以確保信號完整性
- 2025-07-24 15:48:00
- 瀏覽量：25
在 PCB 設計領域，電源平面過孔在確保信號完整性和可靠性能方面發揮著至關重要的作用。如果您想知道如何通過放置來優化電源層以確保信號完整性，答案在于戰略定位、了解電流容量和最小化電感。正確的過孔縫合并遵守放置指南可以顯著降低噪音、改善功率傳輸并增強整體電路穩定性。
什么是電源平面過孔，為什么它們很重要？
電源層過孔是印刷電路板 （PCB） 中的小導電路徑，用于連接不同層的電源層和接地層。這些過孔對于向組件供電和維持穩定的信號參考至關重要。如果放置不當，電源平面過孔可能會引入噪聲、增加電感并降低信號完整性，從而導致高速或大電流應用中的性能問題。
信號完整性是指電信號在電路中傳播時的質量。信號完整性差會導致數據錯誤、時序問題和電磁干擾 （EMI）。通過優化電源平面，您可以創建低阻抗的供電路徑并減少不必要的噪聲，確保信號保持干凈可靠。
通過拼接了解電源平面
電源平面過孔拼接涉及在 PCB 周?chē)鷳?zhàn)略性地放置多個過孔，以跨層連接電源層或接地層。該技術通常用于創建強大的配電網絡 （PDN） 并最大限度地減少阻抗。過孔縫合通過為電流流動提供多條低電阻路徑，有助于降低壓降、改善電流分布并降低 EMI。
在高速設計中，過孔拼接在微處理器或 FPGA 等大電流組件附近尤為重要。例如，在電源平面周?chē)怨潭ǖ拈g隔（例如，每 0.5 英寸）放置過孔可以減少環路電感并確保穩定的電壓傳輸。如果沒有適當?shù)钠唇?，您可能?huì)在電流密度過高的地方產生“熱點”，從而導致過熱或信號衰減。
關鍵提示：通過拼接實現電源平面時，使用網格圖案實現均勻的電流分布。確保過孔靠近元件電源引腳放置，以盡量減少電流必須傳播的距離。
通過電流容量供電平面：它們能處理多少？

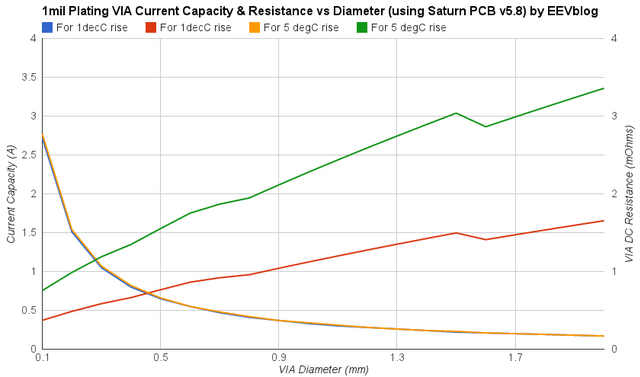

電源平面過孔設計中最關鍵的因素之一是了解其當前容量。過孔可以處理的電流量取決于其直徑、電鍍厚度和所使用的材料。直徑為 10 密耳（0.010 英寸）和標準鍍銅的典型過孔可以安全地承載大約 1-2 安培的電流。然而，對于大電流應用，您可能需要更大的過孔或多個并聯過孔來分配負載。
要計算電流容量，您可以使用行業標準公式或參考 PCB 設計指南。例如，載流能力隨著過孔橫截面積的增加而增加。將過孔的直徑加倍可以將其電流容量增加四倍。然而，熱考慮同樣重要。通過過孔的電流過大會導致過熱，從而導致可靠性問題。根據經驗，將電流密度保持在 500 A/in2 以下以避免熱應力。
通過電感的電源平面：最大限度地減少影響
電源平面過孔中的電感是信號完整性的主要問題，尤其是在高速設計中。過孔電感會導致電壓波動并延遲向組件供電，從而導致信號失真。過孔的電感取決于其長度、直徑以及與其他導電元件的接近程度。較短、較寬的過孔通常具有較低的電感。
例如，長度為 50 密耳、直徑為 10 密耳的典型過孔的電感可能約為 1-2 nH（納亨利）。雖然這看起來很小，但在工作頻率為 1 GHz 或以上的高頻電路中，即使是很小的電感也會產生顯著的阻抗，從而中斷電力傳輸。
最佳實踐：為了最大限度地減少電感過孔的電源層，請通過連接相鄰層上的電源層來使用盡可能短的過孔長度。此外，將多個過孔并聯放置以降低有效電感。對于關鍵的高速信號，通過優化過孔尺寸和層疊層，將過孔電感控制在0.5 nH以下。
過孔放置指南，實現最佳信號完整性
正確的過孔放置是 PCB 設計中保持信號完整性的基石。錯位的過孔會引入噪聲、增加阻抗并產生接地反彈。以下是電源平面過孔應遵循的一些關鍵過孔放置指南：
將過孔靠近電源引腳放置：將電源平面過孔放置在盡可能靠近 IC 和其他大電流元件的電源引腳的位置。這減少了環路面積并最大限度地減少了電感。例如，在電源引腳的 50 密耳范圍內放置過孔可以顯著改善功率傳輸。
對大電流路徑使用多個過孔：對于需要超過 1 安培的組件，并聯使用多個過孔以均勻分配電流并降低熱應力。
避免信號路徑中的過孔：使電源平面過孔遠離高速信號走線，以防止干擾。如果不可避免，請確保附近有堅固的接地層以屏蔽信號。
定期縫合地平面：在多層板中，以規則的間隔（例如，每 0.2-0.5 英寸）用過孔縫合接地層，以保持信號的低阻抗返回路徑。
考慮通過縱橫比：確保過孔的高徑比（縱橫比）低于 10：1，以保持可制造性和可靠性。高縱橫比會導致電鍍?nèi)毕荨?/span>
通過遵循這些通過放置指南，您可以創建一個強大的配電網絡，支持信號完整性并防止性能問題。
信號完整性過孔：特殊注意事項
信號完整性過孔專門用于通過提供干凈的返回路徑和減少串?dāng)_來保持高速信號的質量。與專注于電流傳輸?shù)碾娫雌矫孢^(guò)孔不同，信號完整性過孔通常放置在差分對或高速走線附近，以控制阻抗并最大限度地減少反射。
例如，在具有 10 Gbps 信號的設計中，將接地過孔放置在信號過孔附近有助于保持 50 歐姆的受控阻抗，從而減少信號失真。此外，信號完整性過孔應對稱地放置在差分對周?chē)?，以平衡返回路徑并防止偏斜?/span>
關鍵提示：使用仿真工具分析過孔放置對信號完整性的影響。工具可以幫助您在制造前對阻抗失配進行建模并優化過孔位置。
在電源平面過孔設計中應避免的常見錯誤
即使是經驗豐富的設計人員在放置電源平面過孔時也會犯錯誤。以下是一些需要注意的常見陷阱：
過孔縫合不足：未能為電源或接地層使用足夠的過孔可能會導致高阻抗和電壓降。始終使用網格圖案在高電流區域進行拼接。
單個過孔過載：依賴單個過孔提供大電流會導致過熱和故障。將負載分布在多個過孔上。
忽略圖層過渡：層之間的過孔轉換規劃不當會引入電感并破壞信號完整性。保持過渡簡短直接。
忽視熱管理：大電流過孔會產生熱量。確保適當?shù)拈g距，如果擔心散熱，請考慮熱通孔。
通過避免這些錯誤，您可以確保更可靠、更高效的 PCB 設計。
優化過孔放置的工具和技術
現代 PCB 設計軟件提供了強大的工具來幫助優化電源平面。自動放置、阻抗計算器和熱分析等功能可以簡化設計過程。此外，運行信號完整性和配電模擬可以在制造前識別潛在問題。
例如，模擬具有不同間隔間隔的過孔的電源平面可以揭示最小化壓降的最佳配置。一個常見的目標是通過調整通孔放置和計數，將電壓紋波保持在電源電壓的 1% 以下（例如，5V 電源軌為 50 mV）。
實用提示：使用設計規則檢查 （DRC） 確保過孔滿足制造限制，例如最小間距和縱橫比，以避免制造問題。
使用電源平面過孔實現信號完整性
優化過孔放置的電源層是在 PCB 設計中實現信號完整性的基本步驟。通過通過拼接關注電源平面、了解電流容量、最小化通過電感并遵循通過放置指南，您可以創建一個強大的配電網絡，支持干凈的信號和可靠的性能。無論您是在高速數字電路還是大電流電源上工作，信號完整性過孔的原則都保持不變：戰略布局、仔細規劃和對細節的關注。
