無論您是為工業設備、汽車系統還是可再生能源解決方案進行設計，重銅 PCB 都能提供成功所需的耐用性和載流能力。在這篇綜合博客中，我們將探討這些電路板的獨特之處、它們的制造方式以及為什么它們非常適合高功率環境。讓我們深入了解一下吧！

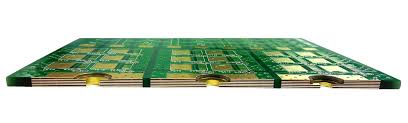

什么是重銅 PCB？

與標準 PCB 相比，重銅 PCB 是具有明顯更厚銅層的印刷電路板。雖然典型的 PCB 可能具有每平方英尺 1 至 2 盎司 （oz/ft2） 的銅層，但重銅 PCB 的起價為 3 盎司/英尺2，最高可達 20 盎司/英尺2 或更高。銅厚度的增加使電路板能夠處理更高的電流負載并更有效地散熱，使其非常適合高功率應用。

這些板通常用于壓力下可靠性至關重要的行業。想想電源、電動汽車 （EV） 系統或太陽能逆變器——標準 PCB 會因過熱或電氣過載而失效的環境。通過使用較厚的銅，這些 PCB 可確保有效分配電源，而不會損壞電路板或組件。

重銅 PCB 在大功率應用中的優勢

深入探討重銅 PCB 的優勢，很明顯為什么它們是大功率應用的首選。讓我們來分析一下使它們脫穎而出的主要優勢。

1. 增加載流能力

重銅 PCB 的主要優點之一是能夠承載更高的電流而不會過熱。較厚的銅走線和平面可以處理會導致標準 PCB 失效的電流負載。例如，1 盎司銅跡線每 10 密耳寬度可以安全地承載約 1-2 安培的電流，而 6 盎司銅跡線在相同寬度下最多可承載 6-12 安培的電流，具體取決于熱條件。這使得它們成為需要高電流強度的電力電子設備的理想選擇。

2. 卓越的熱管理

散熱是大功率設計中的一個主要問題。重銅 PCB 通過充當散熱器在這一領域表現出色。較厚的銅層將熱量更均勻地分布在整個板上，從而減少可能損壞組件或降低性能的熱點。在電機控制器等發熱可能達到臨界水平的應用中，這些 PCB 可以承受熱循環并隨著時間的推移保持穩定性。

3. 增強機械強度

增加的銅重量為 PCB 提供了結構完整性，使其更能抵抗機械應力。這種耐用性在受到振動或物理沖擊的環境中至關重要，例如汽車或工業環境。在這種情況下，重銅 PCB 不太可能破裂或分層，從而確保長期可靠性。

4. 提高重復熱循環的可靠性

在大功率應用中，組件在運行過程中經常會經歷反復的加熱和冷卻循環。重銅 PCB 旨在承受這些熱應力而不會翹曲或失去導電性。這種可靠性意味著在產品生命周期內減少故障并降低維護成本。

重銅 PCB 設計指南

設計重銅 PCB 需要仔細規劃，以最大限度地發揮其優勢，同時避免常見陷阱。以下是在大功率應用中實現最佳性能需要遵循的基本重銅 PCB 設計指南。

1. 優化走線寬度和間距

鑒于涉及高電流，必須計算走線寬度以處理預期負載，而不會產生過多的熱量。一般的經驗法則是與銅厚度成比例地增加走線寬度。例如，對于相同的電流，3 盎司的銅層可能需要比 1 盎司銅層至少寬 20-30% 的走線。此外，應增加走線之間的間距以防止電弧或短路，特別是在存在介電擊穿風險的高壓設計中。

2. 使用多層進行電流分配

在多層設計中，將大電流路徑分布在多個層上，以平衡負載并最大限度地減少電阻。例如，每層有 4 盎司銅的 4 層電路板可以將 20 安培的電流分成每層大約 5 安培的電流，從而減少任何單層的熱應力。確保過孔尺寸和電鍍足夠，以處理層之間的電流——過孔尺寸過小可能會成為瓶頸，導致過熱。

3. 結合熱通孔和散熱器

為了增強散熱，請?jiān)诖蠊β式M件附近集成熱通孔，將熱量傳遞到銅平面或外部散熱器。以 0.3-0.5 毫米的間隔排列的過孔網格可以顯著降低電路板的熱阻。將其與外層的大銅澆注相結合，進一步有助于均勻傳播熱量。

4. 考慮制造限制

重銅 PCB 由于其厚度而具有獨特的制造限制。蝕刻較厚的銅需要更多的時間和精度，這會限制可實現的最小走線寬度和間距。通常，對于 6 盎司銅層，最小走線寬度可能約為 0.015 英寸（0.38 毫米），而 0.006 盎司銅的最小走線寬度為 0.15 英寸（1 毫米）。在設計階段的早期咨詢您的制造合作伙伴，使您的布局與他們的能力保持一致。

5. 平衡銅分布

由于熱膨脹差異，不均勻的銅分布會導致制造過程中翹曲。目標是跨層對稱放置銅，并避免電路板一側出現大面積實心銅，而另一側沒有相應的特征。這種平衡有助于保持平整度并防止組裝問題。

重銅PCB制造工藝

了解重銅 PCB 制造工藝對于希望將這些電路板集成到其項目中的工程師至關重要。由于較厚的銅層帶來的挑戰，該工藝與標準 PCB 制造不同。以下是這些板的制作方式的分步概述。

1. 材料選擇和準備

該過程首先選擇合適的基材，通常是 FR-4 或高 Tg（玻璃化轉變溫度）材料，以獲得更好的熱穩定性。將 3 盎司/英尺 2 至 20 盎司/英尺 2 的銅箔層壓到基板上。對于極厚的層（超過 6 盎司），制造商可能會從較薄的箔開始，然后通過電鍍來增加厚度。

2. 成像和蝕刻

在銅表面涂上光刻膠層，并通過光掩模使用紫外線曝光轉移電路圖樣。未曝光的光刻膠被沖走，留下所需的痕跡圖樣受到保護。然后蝕刻去除未受保護的銅，由于材料體積增加，對于較重的銅，這一過程需要更長的時間。專用蝕刻劑和更長的加工時間可確保盡管厚度較大，但走線干凈、精確。

3. 電鍍以增加厚度

對于需要超過初始箔厚度的銅的電路板，使用電解電鍍。將電路板浸入硫酸銅溶液中，電流將額外的銅沉積到暴露區域。此步驟可以在外層形成高達 10-20 盎司/英尺的銅，但需要仔細控制以避免不均勻沉積或過度電鍍。

4. 鉆孔和過孔形成

使用高精度數控機床鉆孔，用于過孔和元件安裝。對于重銅 PCB，過孔壁鍍有銅以確保層間導電性，與標準板（2-3 密耳）相比，通常需要更厚的電鍍（高達 0.5-1 密耳）。這確保了過孔可以處理高電流而不會發生故障。

5. 阻焊層和表面光潔度

應用阻焊層以保護銅免受氧化并防止組裝過程中焊料橋接。由于厚銅造成的不平整表面，面膜應用可能需要多層涂層才能完全覆蓋。最后，添加 HASL（熱風焊料整平）或 ENIG（化學鍍鎳浸金）等表面光潔度，以增強可焊性并防止腐蝕。

6. 質量檢驗和測試

重銅 PCB 經過嚴格的測試，以驗證電氣連續性、絕緣電阻和熱性能。顯微切片等先進技術可用于檢查鍍層厚度和銅均勻性。只有滿足嚴格公差（例如銅厚度變化 ±10%）的電路板才被批準發貨。

重銅PCB的應用

重銅 PCB 在高功率和可靠性不容談判的行業中是不可或缺的。以下是一些常見的應用，其獨特的性能大放異彩。

1. 電力電子

在電源、轉換器和逆變器中，這些 PCB 管理高電流和電壓，同時保持熱穩定性。例如，處理 50 安培連續電流的太陽能逆變器依靠重銅 PCB 來防止在峰值運行期間過熱。

2. 汽車和電動汽車

電動汽車需要強大的電池管理系統 （BMS） 和能夠處理數百安培電流的電機控制器。重銅 PCB 可確保高效的配電并承受汽車環境的惡劣條件，包括 -40°C 至 85°C 的振動和溫度波動。

3. 工業設備

重型機械和工業自動化系統通常在高電力負載下運行。電機驅動器和控制系統中的重銅 PCB 提供了工廠或采礦作業中連續運行所需的耐用性。

4. 可再生能源系統

從風力渦輪機到儲能系統，可再生能源應用需要能夠處理波動功率水平的 PCB。重銅 PCB 支持大電流連接，并在緊湊、高效的設計中管理熱量。

挑戰和考慮因素

雖然重銅 PCB 具有顯著的優勢，但它們也帶來了工程師在設計和制造過程中必須解決的挑戰。

成本：材料使用量的增加和專門的制造工藝使這些 PCB 比標準板更昂貴。一塊 6 盎司的銅板的成本可能比相同尺寸的 2 盎司銅板貴 3-1 倍。

重量：添加的銅增加了電路板的重量，這在航空航天等重量敏感應用中可能是一個問題。10 盎司的銅 PCB 每平方英尺的重量是 10 盎司電路板的近 1 倍。

制造復雜性：并非所有制造商都擁有處理極厚銅的設備或?qū)I(yè)知識。細間距走線或密集過孔圖案等功能可能受到限制，需要在設計上做出妥協。

重銅 PCB 是大功率應用的游戲規則改變者，提供無與倫比的載流能力、熱管理和耐用性。通過遵循重銅 PCB 設計指南，工程師可以創建滿足汽車、可再生能源和工業自動化等行業嚴格要求的電路板。了解重銅 PCB 制造工藝可確保設計與制造能力保持一致，從而產生可靠、高性能的產品。重銅 PCB 的優勢——從增強的可靠性到卓越的散熱——使其成為應對當今最具挑戰性的電子設計的重要工具。
