焊盤內過孔與傳統過孔：哪個適合您的PCB？
- 2025-07-25 15:09:00
- 瀏覽量：9
在設計印刷電路板 （PCB） 時，您將面臨的關鍵決策之一是為您的布局選擇正確類型的過孔。過孔對于連接 PCB 的不同層至關重要，但并非所有過孔都是一樣的。那么，焊盤內過孔和傳統過孔有什么區別，您應該使用哪一種呢？簡而言之，焊盤中孔非常適合空間有限的高密度設計，尤其是細間距元件，而傳統過孔（例如通孔過孔）更適合更簡單、不太緊湊的電路板，其中成本和易于制造是優先考慮的。本博客將深入探討焊盤內通孔與通孔通孔、焊盤內通孔與微孔以及焊盤內通孔與盲孔的比較，同時探討何時在PCB設計中使用焊盤內通孔。
什么是過孔以及為什么它們在 PCB 設計中很重要？
過孔是允許 PCB 不同層之間進行電氣連接的小導電路徑。如果沒有過孔，多層板將無法發揮作用，因為信號和電源無法在層之間傳輸。您選擇的過孔類型會影響電路板的性能、可制造性和成本。無論您是在高速數字電路還是緊湊型物聯網設備上工作，了解每種過孔類型的優點和局限性對于成功設計至關重要。
在這篇文章中，我們將探討焊盤內過孔技術并將其與傳統過孔類型進行比較，幫助您為下一個項目做出明智的決定。讓我們首先分解什么是焊盤內過孔和傳統過孔。
什么是焊盤內過孔技術？
焊盤中通孔 （VIP） 是一種設計技術，其中將過孔直接放置在表面貼裝元件的焊盤下方或焊盤內。與放置在元件焊盤外部的傳統過孔不同，焊盤中的過孔無需額外的布線空間，從而實現更緊湊的布局。為了防止焊料在組裝過程中流入過孔，這些過孔通常填充導電或非導電材料，然后電鍍以形成平坦的可焊接表面。
該技術在空間非常寶貴的高密度互連 （HDI） 設計中特別有用。通過將過孔直接放置在元件下方，您可以減小電路板尺寸并通過縮短走線長度來提高信號完整性。然而，由于填充和電鍍過孔涉及額外的工藝，焊盤中的過孔通常具有更高的制造成本。
什么是傳統過孔？
傳統過孔是指PCB設計中使用的更常規類型的過孔，包括通孔過孔、盲孔和埋入過孔。這些過孔通常遠離元件焊盤，需要額外的空間來布線。以下是傳統過孔主要類型的快速概述：
通孔通孔：這些過孔穿過整個 PCB，連接頂層和底層以及介于兩者之間的任何內層。它們是最常見和最具成本效益的過孔類型，但占用更多空間。
盲通孔：這些過孔將外層連接到內層，但不會穿過整個電路板。與通孔過孔相比，它們節省了空間，但制造成本更高。
埋藏過路：這些過孔僅連接內層，在 PCB 的外表面上不可見。它們是HDI設計的理想選擇，但會增加制造的復雜性和成本。
傳統過孔廣泛用于空間限制不是主要問題的設計，并且成本效益生產是優先事項。
焊盤內通孔與通孔通孔：主要區別
在比較焊盤內通孔與通孔時，主要區別在于放置和應用。通孔過孔穿過整個 PCB 并放置在元件焊盤外部，通常需要額外的走線才能連接到焊盤。這可能會增加電路板的整體尺寸，并可能由于走線長度較長而引入信號完整性問題。

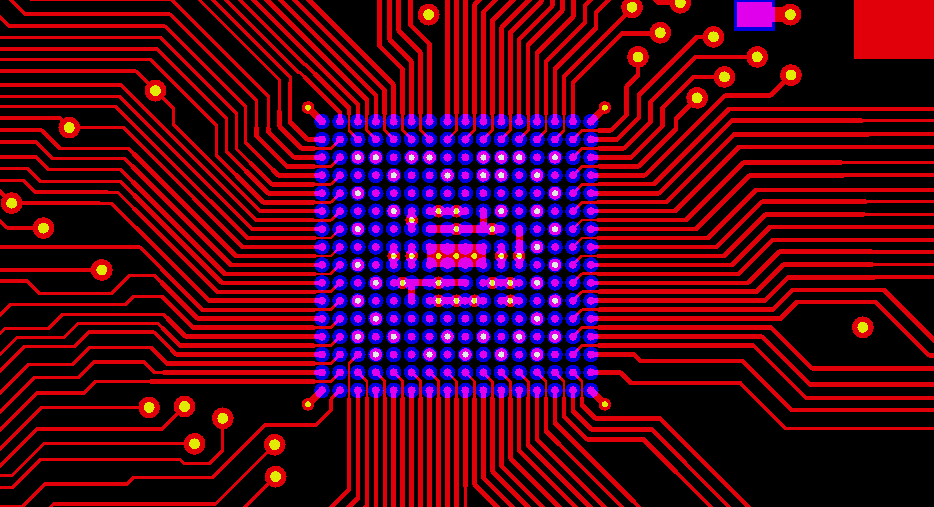

相比之下，焊盤中過孔將過孔直接放置在元件焊盤下方，從而節省空間并縮短走線長度。例如，在具有間距為 0.5 毫米的細間距 BGA（球柵陣列）組件的設計中，使用焊盤中的過孔可以消除狗骨布線（將焊盤連接到附近過孔的小走線）的需要，否則會使布局變得混亂。然而，通孔過孔的制造更簡單、更便宜，因為它們不需要填充或電鍍工藝。典型的通孔過孔直徑可能為 0.3 毫米至 0.5 毫米，而焊盤內過孔設計通常使用較小的直徑（約 0.2 毫米）來安裝焊盤區域。
在性能方面，焊盤內過孔可以減少寄生電感并提高信號完整性，特別是在必須最小化信號延遲的高速設計中。例如，較短的連接路徑可以將信號傳播延遲減少幾皮秒，這對于以 1 GHz 以上速度運行的 DDR 內存接口等應用至關重要。
焊盤內過孔與微孔：了解區別
現在，讓我們看看焊盤內通孔與微孔。微孔是一種小過孔，直徑通常小于 0.15 毫米，通常使用激光鉆孔。微孔通常用于HDI設計中連接相鄰層，它們可以是盲孔（將外層連接到內層）或埋入式（僅連接內層）。雖然焊盤中的過孔可以使用微孔，但并非所有微孔都放置在焊盤中。
主要區別在于，焊盤中的過孔是指將過孔放置在元件焊盤下方，而微孔是指過孔的尺寸和制造方法。例如，直徑為 0.1 毫米、縱橫比（深度與直徑）為 1：1 的微孔可用于焊盤內通孔設計，以將表層連接到 0.4 毫米間距組件下的內層。然而，微孔也可以放置在狹窄布線區域的焊盤外部，使其適用于 HDI 板。
焊盤上過孔和微孔都適合緊湊型設計，但焊盤上過孔通常涉及填充和電鍍等額外步驟，與標準微孔相比，這會增加成本。如果您的設計不需要焊盤下方的直接過孔，則在焊盤外使用微孔仍然可以以更低的成本實現高密度布局。
過孔墊內與盲孔：放置和用途
比較焊盤內過孔與盲孔，區別再次在于位置和用途。盲孔將外層連接到內層，而無需穿過整個電路板。與微孔一樣，盲孔通常用于 HDI 設計中，以節省空間并減少層數。然而，盲孔通常放置在元件焊盤外部，除非它們是焊盤中孔設計的一部分。
在焊盤內過孔設置中，盲孔可用于將表面焊盤連接到內層的電源或接地層，從而減少電路板底部的過孔占地面積。例如，在 6 層 PCB 中，盲孔可能僅從第 1 層跨越到第 2 層，深度為 0.2 毫米，從而在下層留出更多布線空間。另一方面，放置在焊盤外部的標準盲通可能具有相同的目的，但需要額外的走線長度，這可能會增加高頻設計（例如，高于 5 GHz）中的信號損耗或串擾。
盲孔通常比通孔過孔更昂貴，但如果不需要填充或電鍍，則比焊盤內通孔成本低。在這些之間進行選擇取決于您的設計是優先考慮組件下的空間還是整體層效率。
何時在 PCB 設計中使用焊盤內過孔
了解何時使用焊盤內通孔對于優化 PCB 設計至關重要。以下是焊盤內過孔技術大放異彩的關鍵場景：
高密度設計：如果您正在使用具有細間距組件的電路板，例如間距低于 0.8 毫米的 BGA 或 QFN，焊盤中孔允許您將焊盤直接放置在焊盤下方，從而節省寶貴的電路板空間并簡化布線。
有限的表面布線選項：當表面層被元件和走線擁塞時，焊盤中的過孔有助于將連接直接移動到焊盤下方，從而減少對復雜布線模式的需求。
提高信號完整性：在高速設計中，較短的走線長度至關重要。焊盤內通孔最大限度地減少了走線長度，減少了電感和電容等寄生效應。例如，在以 10 Gbps 運行的設計中，使用焊盤內通孔可以更輕松地將電感降至 1 nH 以下。
熱管理：焊盤內通孔還可以通過將導熱墊直接連接到內部銅平面來幫助散熱。填充導電材料的過孔可以更有效地傳遞熱量，將組件溫度保持在安全范圍內（例如，大多數 IC 低于 85°C）。
然而，焊盤內通孔并不總是最佳選擇。如果您的設計有足夠的空間并且不涉及細間距元件或高速信號，那么通孔或盲孔等傳統過孔可能更具成本效益。與標準焊盤工藝相比，焊盤內過孔的額外制造步驟（例如樹脂填充和鍍銅）可能會使生產成本增加 20-30%。
過孔焊盤技術的優缺點
為了幫助您權衡您的選擇，以下是焊盤內過孔的優缺點的細分：
優勢：
節省 PCB 上的空間，實現更小、更緊湊的設計。
減少走線長度，提高高速應用的信號完整性。
通過消除外部布線的需求來支持細間距組件。
與導電填充材料一起使用時增強散熱效果。
弊：
由于灌裝和電鍍等額外工藝導致制造成本更高。
如果過孔未正確填充，則會增加組裝問題的風險，從而導致焊空隙或連接不良。
更復雜的設計規則，需要仔細規劃以避免制造缺陷。
傳統過孔的優缺點
為了進行比較，以下是傳統過孔的優缺點：
優勢：
降低制造成本，尤其是通孔。
更簡單的設計和制造過程，降低出錯風險。
適用于廣泛的應用，從簡單到中等復雜的設計。
弊：
占用更多空間，這在高密度設計中可能是一個問題。
較長的走線長度會降低高速電路中的信號完整性。
對于細間距元件的靈活性有限，沒有額外的布線復雜性。
使用焊盤內過孔的設計技巧
如果您決定在 PCB 設計中使用焊盤內通孔，請記住以下實用技巧以確保成功：
盡早與您的制造商合作：由于涉及專門的工藝，并非所有 PCB 制造商都支持焊盤內過孔技術。與制造商討論您的設計要求，以確認功能并避免昂貴的重新設計。
選擇合適的填充材料：根據您的熱和電需求決定是使用導電還是非導電填充。導電填充可改善熱傳遞，但可能會在高頻設計中引入不必要的電容。
優化過孔尺寸：使用較小的過孔直徑（例如 0.2 毫米或更?。﹣戆惭b在元件焊盤內，但要確保它們滿足可靠鉆孔和電鍍的縱橫比要求（微孔通常為 1：1）。
組裝計劃：確保過孔正確封蓋或電鍍，以形成用于焊接的平坦表面。填充不良的過孔會導致焊料芯吸，導致接頭薄弱或開路。
為您的 PCB 做出正確的選擇
在焊盤內過孔和傳統過孔之間進行選擇取決于 PCB 設計的具體需求。如果您正在處理高密度布局、細間距組件或高速信號，焊盤內通孔在節省空間和性能方面具有顯著優勢。然而，對于成本和易于制造更重要的簡單設計，通孔或盲孔等傳統過孔通常是更好的選擇。
通過了解焊盤內通孔、焊盤內通孔、焊盤內通孔、焊盤內通孔與盲孔之間的區別，以及了解何時使用焊盤內通孔，您可以做出明智的決策，平衡性能、成本和可制造性。無論您是設計緊湊型可穿戴設備還是堅固的工業控制器，選擇正確的過孔類型都是確保 PCB 滿足其性能目標的關鍵步驟。
