為航空航天應用設計印刷電路板 （PCB） 絕非易事。這些板必須在極端條件下完美運行，從高海拔到劇烈振動和溫度波動。那么，在航空航天 PCB 設計中實現堅定不移的可靠性的關鍵規則是什么？

為什么航空航天 PCB 設計需要高可靠性

航空航天環境是電子元件最具挑戰性的環境之一。衛星、飛機和航天器中的 PCB 面臨 -55°C 至 125°C 的極端溫度、發射過程中的劇烈振動（高達 20g 力）以及太空中的輻射暴露。一次故障可能會危及整個任務，導致代價高昂的損失或安全風險。這就是為什么航空航天 PCB 設計規則將可靠性放在首位，遵守 IPC-A-610 3 級等標準，該標準要求對生命攸關的系統具有最高水平的質量。

高可靠性 PCB 設計不僅僅是為了滿足標準，還是為了確保在壓力下保持一致的性能?？紤]到這一點，讓我們分解一下指導極端條件下航空航天 PCB 設計的七個關鍵規則。

規則 1：遵守 IPC-A-610 3 類質量標準

IPC-A-610 3 級是高可靠性 PCB 設計的黃金標準，特別是在無法避免故障的航空航天應用中。這種分類為焊接、元件放置和整體組裝質量設定了嚴格的標準。例如，焊點必須沒有空隙并滿足精確的圓角高度要求，以確保在熱應力和機械應力下的耐用性。

為了遵守規定，設計人員必須專注于細致的文檔記錄和檢查流程。這包括使用高質量的材料并確保每個通孔、走線和組件都符合指定的公差。通過遵循 IPC-A-610 3 類 PCB 指南，您可以保證您的電路板能夠應對航空航天環境的嚴酷考驗，而不會破裂或失效。

規則 2：在極端條件下優先考慮熱管理

由于這些電路板承受的溫度范圍很廣，航空航天 PCB 熱管理至關重要。如果沒有適當?shù)纳幔M件可能會過熱，導致性能下降或故障。例如，衛星中的功率放大器可能會產生大量熱量，如果不加以管理，可能會超過其最高結溫 150°C，從而導致關機。

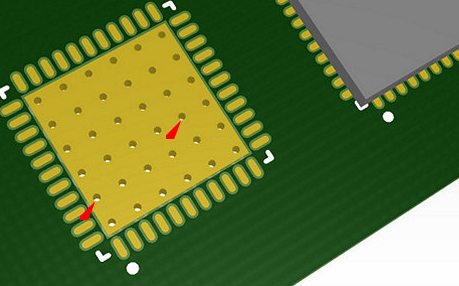

為了解決這個問題，請使用具有高導熱性的材料，例如金屬芯 PCB 或陶瓷，它們可以有效地處理散熱。此外，在發熱組件下方加入熱通孔，將熱量傳遞到散熱器或電路板的另一側。設計大功率組件之間有足夠間距的布局，以防止熱量積聚，并考慮為關鍵系統使用風扇或熱管等主動冷卻解決方案。

規則 3：選擇在惡劣環境中經久耐用的材料

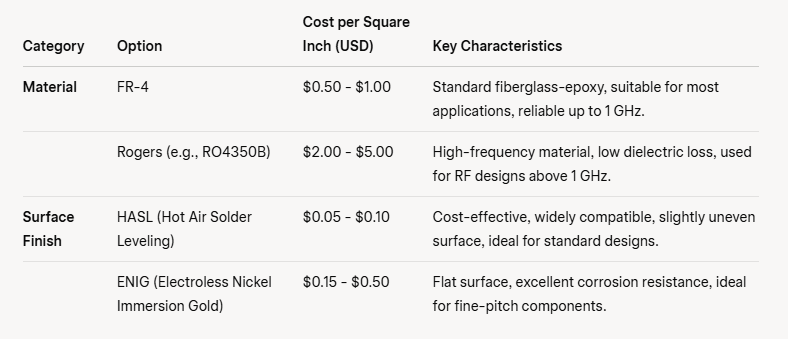

航空航天 PCB 設計規則中材料的選擇可以決定可靠性的成敗。標準 FR-4 材料由于其熱穩定性和機械穩定性有限，經常在極端條件下失效。相反，選擇聚酰亞胺或聚四氟乙烯等高性能層壓板，它們具有出色的耐溫度波動和耐化學品暴露能力。例如，聚酰亞胺可以承受高達 260°C 的溫度，使其成為航空航天應用的理想選擇。

除了基材之外，還要考慮表面處理和涂層。保形涂層可防止潮濕、灰塵和輻射，而連接器上的鍍金可確保在高濕度或真空環境中的耐腐蝕性。這些材料選擇對于極端條件下的高可靠性 PCB 設計至關重要。

規則 4：優化路由以提高信號完整性和可靠性

航空航天 PCB 布線指南側重于保持信號完整性和最大限度地減少干擾，特別是對于通信系統中使用的高速信號。布線不良會導致串?dāng)_、電磁干擾 （EMI） 或信號延遲，這在關鍵任務應用中是不可接受的。例如，雷達系統中僅 1 納秒的信號延遲可能會破壞定時和精度。

為了優化布線，請盡可能縮短走線長度并保持一致的阻抗——射頻信號通常為 50 歐姆。對高速數據線使用差分對布線以降低噪聲，并將模擬和數字信號分開以避免干擾。此外，避免走線中出現尖銳的 90 度角，因?yàn)樗鼈儠?huì)導致信號反射;相反，請使用 45 度角或彎曲的跡線。接地層應連續，以提供低阻抗返回路徑并屏蔽 EMI。

規則 5：振動和機械應力設計

航空航天環境使 PCB 承受強烈的機械應力，尤其是在火箭發射或飛機湍流期間。振動可以達到 20 Hz 至 2000 Hz 的頻率，如果電路板設計不當，可能會導致組件脫落或走線開裂。高可靠性 PCB 設計必須考慮這些力以防止故障。

使用較厚的板（例如 2.0 毫米或更大）來增加剛性，并使用額外的安裝硬件或粘合劑固定重型部件。將元件放置在遠離應力最高的電路板邊緣的地方，并使用連接器的應力消除來吸收振動。設計階段的有限元分析 （FEA） 可以模擬機械應力并幫助在制造前識別薄弱環節。

規則 6：納入冗余以實現故障安全作

在航空航天領域，單點故障可能是災難性的。高可靠性 PCB 設計通常包括冗余，以確保即使組件出現故障也能繼續運行。例如，飛行控制等關鍵系統可能在同一塊板上具有重復的電源或備用通信電路。

通過鏡像基本電路或使用電源和信號的并行路徑來設計冗余。然而，要平衡這一點與空間和重量限制，因?yàn)楹娇蘸教鞈?yīng)用優先考慮緊湊、輕量化的設計。在模擬故障條件下測試這些冗余系統，以確認它們?cè)谛枰獣r(shí)無縫激活。

規則 7：在模擬極端條件下進行嚴格測試

測試是航空航天PCB設計中不可協商的最后一步。在部署之前，電路板必須經過廣泛的環境測試，以模擬它們將面臨的極端條件。例如，熱循環測試將 PCB 暴露在 -55°C 至 125°C 之間的快速溫度變化中，以檢查材料膨脹或焊點故障。振動測試復制發射條件，而輻射測試則確保在太空中的功能。

此外，對負載下的信號完整性和配電進行電氣測試。使用自動光學檢測 （AOI） 和 X 射線成像來檢測隱藏的缺陷，例如焊點中的微裂紋或空隙。只有通過這些嚴格的測試后，PCB 才能被認為已準備好用于航空航天。

航空航天 PCB 設計中的挑戰以及如何克服這些挑戰

設計航空航天 PCB 并非沒有挑戰。小型化通常與對堅固組件和冗余的需求相沖突，而成本壓力可能會限制材料選擇。此外，滿足關鍵任務項目的緊迫期限會增加設計過程的壓力。

為了克服這些障礙，請利用帶有內置仿真工具的先進設計軟件在工藝早期預測熱和機械性能。與制造團隊密切合作，確保遵循可制造性設計 （DFM） 原則，減少生產過程中的錯誤。最后，在每個階段優先考慮迭代測試，以便在問題升級之前發現問題。

在每一層中構建可靠性

航空航天 PCB 設計需要一絲不茍的方法來實現堅定不移的可靠性。通過遵循這七條規則——遵守 IPC-A-610 3 類標準、優先考慮熱管理、選擇耐用材料、優化布線、機械應力設計、納入冗余以及嚴格測試——您可以創建在最惡劣環境中完美運行的電路板。無論是管理散熱還是確保信號完整性，每一步都有助于使 PCB 能夠滿足航空航天應用的嚴格需求。
