汽車PCB的EMI/EMC屏蔽策略:保護關鍵電子系統
在快速發展的汽車技術世界中,電子系統是車輛安全、性能和連接性的核心。然而,這些關鍵系統經常受到電磁干擾 (EMI) 的影響,這可能會中斷其運行。通過有效的屏蔽策略確保電磁兼容性 (EMC) 對于汽車 PCB(印刷電路板)至關重要。
現代車輛配備了電子控制單元 (ECU)、傳感器、信息娛樂系統和高級駕駛輔助系統 (ADAS)。這些系統在惡劣的電磁環境中運行,周圍環繞著電動機和無線通信設備等高功率組件。如果沒有適當?shù)?EMI 屏蔽和 EMC 合規性,干擾可能會導致信號失真、系統故障,甚至安全隱患。例如,ADAS 模塊中的信號中斷可能會延遲關鍵的制動響應,從而危及生命。
EMI 屏蔽可防止外部或內部電磁場干擾敏感電路,而 EMC 可確保設備在不影響其他系統或受其影響的情況下運行。在汽車應用中,為了滿足 ISO 11452 和 CISPR 25 等嚴格的行業標準,實現這兩點是不容談判的,這些標準定義了車輛電子設備可接受的 EMI 水平。
由于以下因素,汽車環境對 EMI/EMC 合規性提出了獨特的挑戰:
高密度電子產品:車輛中的 PCB 通常很緊湊,組件緊密地包裝在一起,增加了串?dāng)_和干擾的風險。
惡劣的作條件:溫度波動、振動和濕度會降低屏蔽材料的質量或影響接地穩定性。
寬頻率范圍:汽車系統在從低頻電源系統到高頻無線信號的廣泛頻率范圍內運行,這使得 EMI 控制變得復雜。
監管標準:嚴格的 EMC 標準需要進行廣泛的測試和設計調整以確保合規性。
應對這些挑戰需要采用多層方法,結合屏蔽材料、布局優化和穩健的設計實踐。讓我們探討一下汽車 PCB EMI 屏蔽和 EMC 合規性 PCB 設計的最有效策略。
保護汽車 PCB 免受 EMI 影響的主要方法之一是使用導電屏蔽材料。這些材料阻擋或重定向電磁場,防止它們到達敏感組件。常見選項包括:
金屬防護罩:鋁或銅屏蔽層可以放置在關鍵組件上,以阻擋外部 EMI。對于汽車應用來說,這些通常重量輕且經濟高效。
導電涂層:在 PCB 外殼上涂上導電油漆或涂層可以提供額外的保護層,防止高頻干擾。
墊圈和密封件:導電墊圈通過密封電磁波可能穿透的間隙來確保外殼保持 EMI 密封。
例如,高頻射頻模塊上的金屬屏蔽層可以減少多達 30 dB 的干擾,從而顯著提高信號完整性。但是,請確保屏蔽材料符合車輛的熱和機械要求,以避免隨著時間的推移而退化。
正確的接地技術對于最大限度地減少 EMI 和確保電磁兼容性至關重要。接地為不需要的電流消散提供了低阻抗路徑,從而降低了系統中的噪聲。關鍵的基礎策略包括:
單點接地:將所有接地點連接到單個基準電壓源,以避免接地環路,接地環路可充當 EMI 的天線。這對于低頻系統特別有效。
多層接地層:在多層 PCB 中,將整層專用于接地。阻抗小于 1 歐姆的實心接地層可以顯著降低走線之間的噪聲耦合。
接地縫合過孔:使用多個過孔跨層連接接地層,確保一致的低阻抗路徑。間隔小于 λ/20(其中 λ 是最高頻率信號的波長)的空間過孔,以防止 EMI 泄漏。
在汽車 PCB 中,接地還必須考慮車輛的底盤,這通常用作公共接地。確保與機箱的安全連接,以避免浮動接地,這會放大干擾。
濾波技術對于抑制源頭的 EMI 或防止其到達敏感電路至關重要。濾波器去除不需要的頻率,同時允許所需信號通過。常見的過濾方法包括:
低通濾波器:這些用于阻擋電源線中的高頻噪聲。例如,截止頻率為100 kHz的低通濾波器可以有效降低電源轉換器的開關噪聲。
鐵氧體磁珠:鐵氧體磁珠與電源走線串聯放置,充當高頻扼流圈,衰減 10 MHz 以上的噪聲,同時允許直流電流流動。

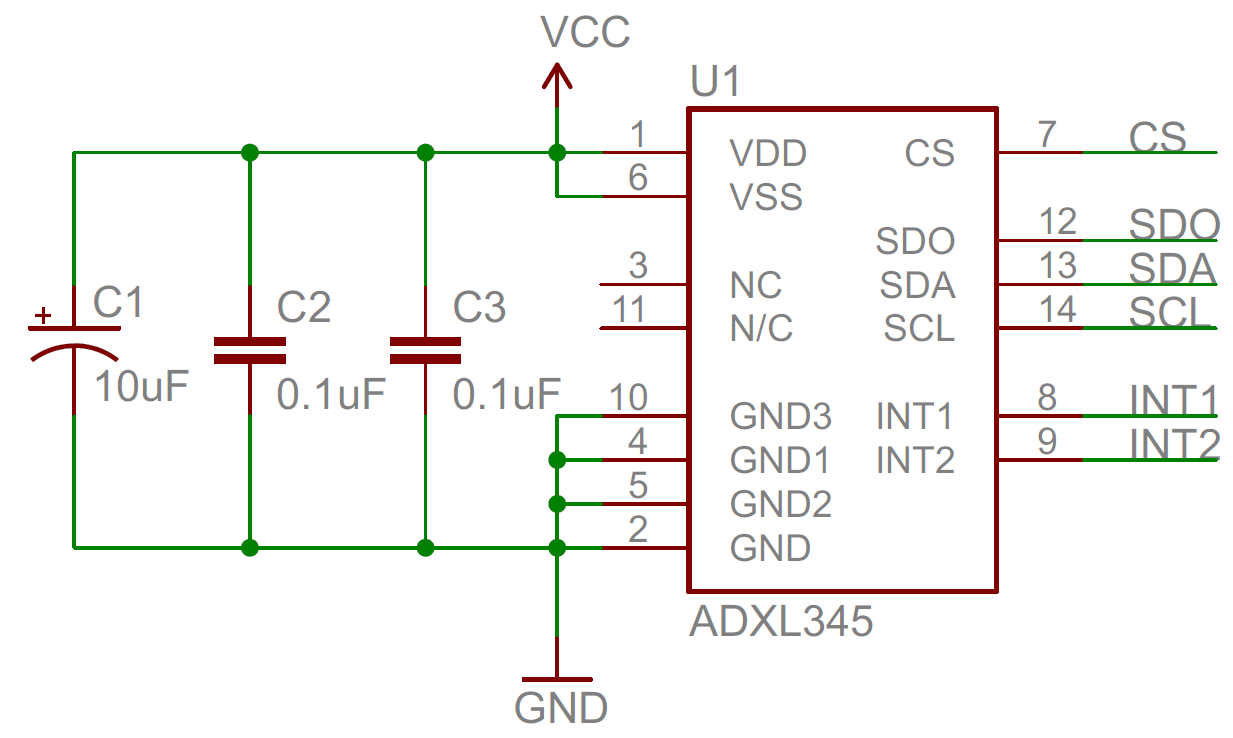

去耦電容器:這些電容器(通常為 0.1 μF 至 1 μF)靠近 IC 電源引腳,可將高頻噪聲分流到地,從而穩定電壓水平。
在汽車設計中,必須根據系統的工作頻率來選擇濾波器。例如,在以 1 Mbps 運行的 CAN 總線系統中,確保濾波器不會衰減低于 5 MHz 的信號,以避免數據丟失。
EMC 合規性 PCB 的設計從布局階段開始。糟糕的布局選擇會放大 EMI,即使使用最好的屏蔽材料也是如此。請遵循以下汽車 PCB 設計指南以盡量減少干擾:
痕量分離:使高速信號走線(例如時鐘線)遠離電源走線,以防止串?dāng)_。對于工作在 50 MHz 以上的信號,保持至少 3 倍走線寬度的間距。
走線長度短:盡量減少高頻走線的長度,以降低其充當天線的能力。對于高于 100 MHz 的信號,將走線長度保持在波長的 1/10 以下。
元件放置:將嘈雜的組件(如開關穩壓器)與敏感的模擬電路分組。將去耦電容器放置在 IC 電源引腳 1 cm 范圍內,以最大限度地提高效率。
層疊層:使用帶有專用電源層和接地層的 4 層或更高層 PCB 疊層。典型的疊層可能是信號-接地-功率-信號,確保高速信號在接地層附近路由以控制阻抗。
通過遵守這些準則,設計人員可以將 EMI 降低多達 20 dB,從而顯著提高汽車環境中的系統可靠性。
針對 EMI/EMC 進行設計只是成功的一半;嚴格的測試對于確保符合汽車標準至關重要。常見的測試包括:
輻射發射測試:測量 PCB 發出的電磁場,確保它們落在 CISPR 25 定義的范圍內(對于高達 1 GHz 的頻率,通常在 1 米處低于 30 dBμV/m)。
傳導發射測試:評估通過電源線傳導的噪聲,通常要求在 150 kHz 至 30 MHz 范圍內低于 50 dBμV 的電平。
抗擾度測試:將 PCB 暴露于外部 EMI(根據 ISO 11452),以驗證其在高達 100 V/m 的場強下運行無故障。
應在設計階段的早期使用預合規工具進行測試,以便在全面認證之前識別問題。這種迭代方法節省了時間和成本,確保最終設計滿足電磁兼容性的所有監管要求。
隨著車輛變得更加電氣化和互聯,EMI/EMC 挑戰將加劇。新興趨勢包括:
電動汽車 (EV) 動力總成:電動汽車中的高壓系統會產生顯著的 EMI,需要先進的屏蔽和濾波解決方案來保護低壓控制電路。
5G集成:采用 5G 進行車聯網 (V2X) 通信引入了高頻 EMI,需要更嚴格的布局控制和高達 6 GHz 頻率的屏蔽。
先進材料:導電聚合物等輕質、柔性屏蔽材料因其能夠在不增加重量的情況下適應復雜的 PCB 幾何形狀而受到關注。
要保持領先于這些趨勢,需要不斷學習和調整設計實踐,以滿足新的 EMI 來源和合規性要求。
保護車輛中的關鍵電子系統首先要采取強大的 EMI/EMC 屏蔽策略。通過利用有效的汽車 PCB EMI 屏蔽、實施接地技術、應用濾波技術以及遵循汽車 PCB 設計指南,工程師可以確保電磁兼容性并滿足嚴格的行業標準。精心設計的 PCB 不僅可以提高系統可靠性,還有助于乘客安全和車輛性能。
