如果您希望改進印刷電路板 （PCB） 設計，了解 PCB 接地層至關重要。接地層是 PCB 上的大面積銅，用作電信號的公共參考點，有助于減少電磁干擾 （EMI） 并增強信號完整性。在本綜合指南中，我們將深入探討接地層的優勢、它們?nèi)绾螏椭档?EMI，并提供詳細的設計指南以確保您的電路發揮最佳性能。

什么是 PCB 接地層，為什么它很重要？

PCB 接地層是電路板內部或表面上的一層銅，充當所有組件的公共接地參考。它為返回電流提供低阻抗路徑，穩定電壓水平，并最大限度地減少電路中的噪聲。如果沒有合適的接地層，您的 PCB 可能會出現信號失真、串?dāng)_和 EMI 過多等問題，從而破壞敏感電子設備的性能。

接地層在高速數字和模擬設計中尤為重要，在這些設計中，信號完整性和降噪是重中之重。通過采用精心設計的接地層，您可以顯著提高電路板的可靠性和效率。讓我們探討一下主要優點和設計原則，以幫助您掌握 PCB 布局的這一重要方面。

PCB 接地層的主要優點

了解接地層的優勢是發揮其潛力的第一步。下面，我們詳細介紹了使接地層成為現代 PCB 設計必備品的主要優點。

1. 通過接地層降低 EMI

當不需要的電噪聲擾亂電子設備的運行時，就會發生電磁干擾 （EMI）。接地層充當屏蔽層，通過為返回電流提供低阻抗路徑來降低 EMI。這可以防止電流形成輻射電磁場的大環路。研究表明，固態接地層可以將高頻電路中的輻射 EMI 降低高達 20 dB，確保符合嚴格的監管標準。

例如，在 4 層 PCB 設計中，在信號走線下方放置連續接地層可以有效抑制來自高速信號的噪聲，例如運行頻率為 100 MHz 或更高的信號。這使得接地層對于無線通信和汽車電子等應用不可或缺，因為在這些應用中，EMI 可能會導致嚴重故障。

2. 接地層的信號完整性

信號完整性是指電信號在電路中傳播時的質量和可靠性。接地層通過提供一致的參考電壓和最大限度地減少阻抗失配來幫助保持信號完整性。對于高速信號，例如工作頻率為 1 GHz 的 DDR 存儲器接口中的信號，接地層可以通過確保返回電流遵循信號走線下方的最短路徑來減少信號反射和串?dāng)_。

如果沒有接地層，信號走線可能會出現壓降或噪聲拾取，從而導致數據錯誤。實施良好的接地層可確保更清晰、更穩定的信號，這對于高性能設計至關重要。

3. 改進的配電

接地層與電源層攜手工作，創建低阻抗配電網絡。這減少了電壓波動并確保組件獲得穩定的電力。例如，在具有多個 IC 消耗瞬態電流的設計中，接地層可以通過在電路板上均勻分布返回電流來防止電壓驟降。

4. 熱管理

接地層還通過將熱能分布在大銅區域來幫助散熱。這在 MOSFET 等組件產生大量熱量的電力電子產品中特別有用。接地層可以降低電路板的熱阻，有助于保持安全的工作溫度。

接地層設計指南：實現最佳性能的最佳實踐

現在我們已經介紹了這些好處，讓我們深入了解實用的 PCB 接地層教程。這些設計技巧將幫助您創建能夠最大限度地提高信號完整性和最小化 EMI 的電路板。

1. 使用連續接地層

只要有可能，請將 PCB 的整個層專用于堅固、完整的接地層。接地層中的斷路或分裂會產生返回電流的高阻抗路徑，從而導致噪聲和 EMI 增加。例如，在 4 層板中，將第二層保留為連續接地層，為上下信號層提供參考。

如果由于混合信號設計（例如，模擬和數字部分）而不可避免地出現分離，請確保它們被戰略性地放置并與電容器橋接，以在高頻下保持低阻抗連接。

2. 最大限度地減少返回路徑中斷

返回電流應遵循電阻最小的路徑，最好位于信號走線的正下方。避免在接地層中的裂口或間隙上布線信號走線，因為這會迫使返回電流采用更長、噪聲更大的路徑。對于以 5 Gbps 運行的 USB 3.0 等高速信號，即使返回路徑中的輕微中斷也會降低信號質量。

謹慎使用過孔，并將它們放置在靠近層之間的信號轉換的位置，以保持返回路徑短。仿真軟件等工具可以幫助在設計階段可視化返回電流路徑。

3. 單獨的模擬和數字接地（必要時）

在混合信號設計中，分離模擬和數字接地可以防止數字電路的噪聲干擾敏感的模擬組件。但是，這些接地應連接到電源附近的單個點，以避免產生接地環路。這種技術在音頻放大器設計中很常見，因為模擬信號需要保護免受數字開關噪聲的影響。

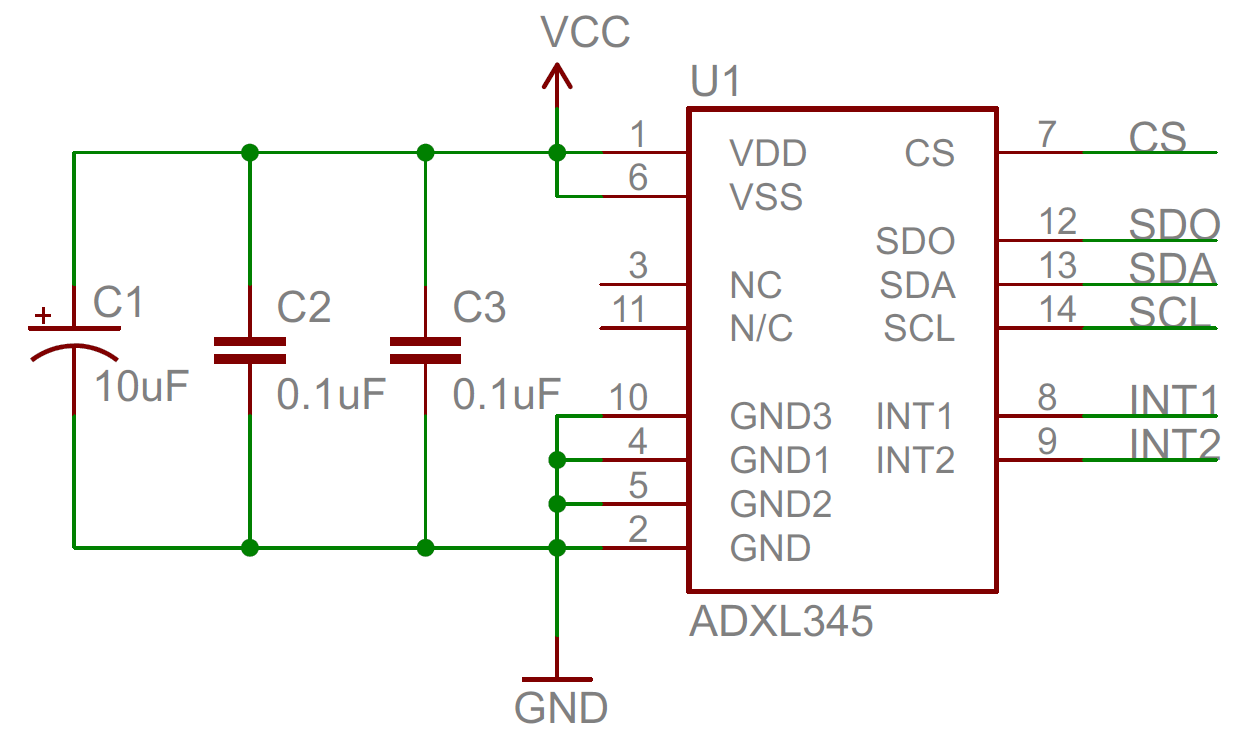

4. 將去耦電容器放置在靠近 IC 的位置

去耦電容器通過濾除噪聲來穩定電源，但其有效性取決于放置位置。將它們放置在盡可能靠近 IC 的電源引腳的位置，與接地層有短走線。對于工作頻率為 50 MHz 的微控制器，放置在電源引腳 0.1 英寸范圍內的 0.1 μF 電容器可以顯著降低噪聲尖峰。

5. 避免在沒有接地基準的情況下重疊高速信號

在多層板中，確保高速信號走線與接地層相鄰。如果信號層夾在兩個沒有接地基準的電源層之間，則可能導致串?dāng)_和EMI。始終將接地層作為關鍵信號的參考層，以保持阻抗控制——對于大多數高速設計來說，阻抗通常約為 50 歐姆。

要避免的常見接地平面錯誤

即使有最好的意圖，某些設計錯誤也會破壞接地層的有效性。以下是 PCB 布局過程中需要注意的一些陷阱。

1. 使用銅澆注而不是實心平面

雖然銅澆注（小塊銅）可以幫助在簡單的設計中接地，但它們不能替代堅固的接地層。澆注通常有間隙或不規則形狀，導致返回路徑不一致并增加 EMI。在復雜或高速設計中，始終選擇專用的連續接地層。

2. 忽略地平面拼接

在多層板中，不同層上的接地層應使用縫合過孔連接。如果沒有適當?shù)钠唇?，隔離的接地區域可能會充當天線，輻射噪聲。在電路板周邊以固定的間隔（例如，每 0.5 英寸）放置過孔，以確保均勻的接地電位。

3. 信號過載接地層

切勿將信號走線或電源線布線穿過接地層。這會破壞平面的連續性并產生噪聲。保留接地層專用于接地，以保持其有效性。

使用接地層降低 EMI 的高級技巧

對于需要最高水平 EMI 抑制的設計，請考慮這些高級策略，將您的接地層實現提升到一個新的水平。

1. 為大型板實施接地網格

在非常大的 PCB 中，由于成本或?qū)拥南拗?，單個接地層可能不可行。在這種情況下，接地網格（互連接地走線網絡）可以近似實體平面的優勢。確保網格間距足夠?。ɡ?，小于最高頻率信號波長的 1/20）以防止 EMI 輻射。

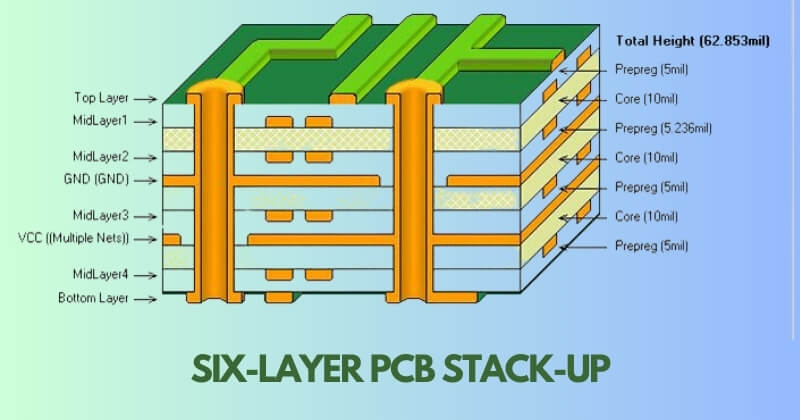

2. 在高頻設計中使用多個接地層

對于工作頻率高于 1 GHz 的射頻應用，多個接地層可以提供額外的屏蔽。在信號層之間堆疊接地層，以隔離高頻信號并減少串?dāng)_。這種方法在信號隔離至關重要的微波電路設計中很常見。

3. 用接地過孔屏蔽敏感區域

用連接到接地層的接地過孔環包圍敏感元件或走線。這會產生法拉第籠效應，阻止外部 EMI 干擾關鍵信號。該技術通常用于無線模塊，以保護射頻信號免受外部噪聲源的影響。

如何測試和驗證您的接地平面設計

設計接地層后，驗證是確保其按預期運行的關鍵。使用以下方法測試 PCB 的信號完整性和 EMI 問題。

1. 模擬返回路徑

使用具有仿真功能的 PCB 設計軟件對返回電流路徑進行建模。這有助于識別接地層中可能影響性能的潛在瓶頸或中斷。

2. 測量 EMI 排放

使用頻譜分析儀進行 EMI 測試，以測量電路板的輻射發射。將結果與監管標準（例如 FCC 或 CISPR）進行比較，以確保合規性。如果排放量很高，請重新檢查您的接地層設計，以查找間隙或分裂。

3. 用示波器檢查信號完整性

使用示波器分析信號波形的噪聲、過沖或振鈴。對于 2.5 Gbps 的 PCIe 等高速信號，干凈的波形表明接地層設計良好，阻抗失配最小。

掌握 PCB 接地層以實現卓越設計

PCB 接地層是有效電路設計的基石，為信號完整性和 EMI 降低提供了無與倫比的優勢。通過遵循本接地層設計指南中概述的最佳實踐，您可以創建即使在要求苛刻的應用中也能可靠運行的電路板。從使用連續的接地層到避免常見錯誤（例如過孔放置不當），每個細節對于實現最佳結果都很重要。

無論您是尋求 PCB 接地層教程的初學者，還是希望提高技能的經驗豐富的工程師，這些策略都將幫助您構建更好的電路。在您的下一個項目中實施這些技巧，以提高性能、降低噪音并確保您的設計因其質量和可靠性而脫穎而出。

通過正確的接地層設計方法，您就可以很好地掌握 PCB 布局的藝術。不斷試驗、測試和完善您的技術，以在不斷發展的電子設計世界中保持領先地位。
