雙層PCB疊層優化：平衡性能和成本
- 2025-07-23 14:01:00
- 瀏覽量：20
如果您希望在平衡性能和成本的同時優化雙層 PCB 疊層，那么您來對地方了。簡而言之，優化雙層 PCB 疊層包括選擇合適的材料、管理阻抗以確保信號完整性、安排層以盡量減少干擾以及控制制造成本。

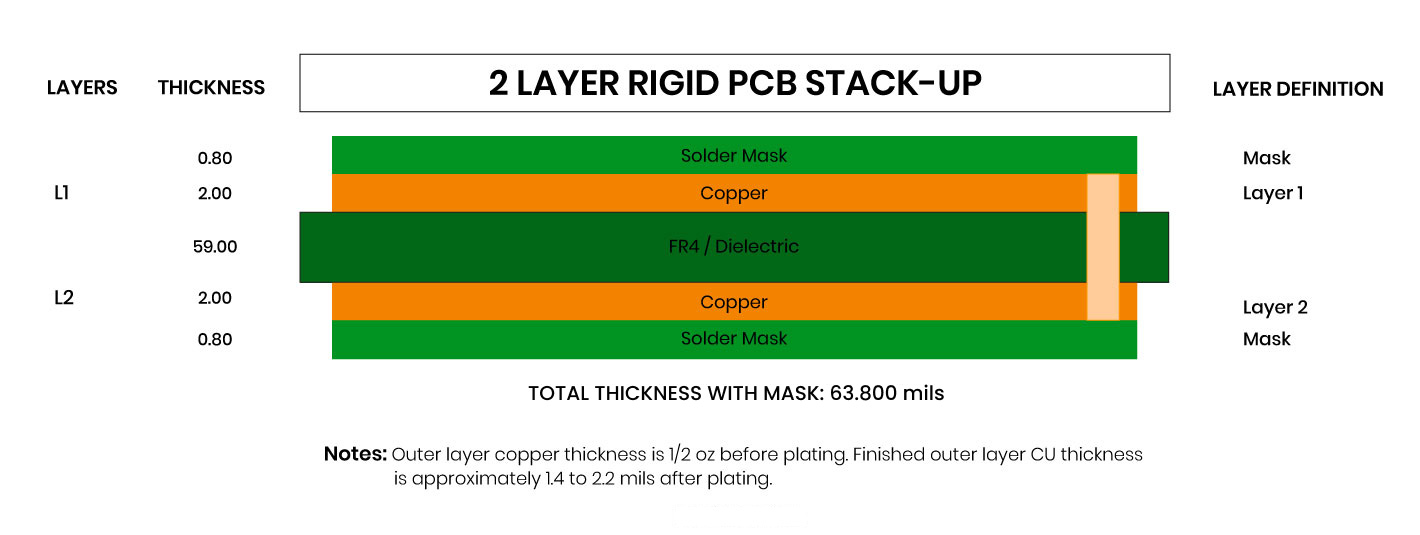

什么是雙層 PCB 疊層？
雙層 PCB，通常稱為 2 層 PCB，是最簡單、使用最廣泛的印刷電路板設計之一。它由兩個導電銅層組成，通常由稱為基板或電介質的絕緣材料隔開。這些層用于路由信號、電源和接地連接，使其成為更簡單的電子設備的理想選擇。
堆疊是指這些層的排列以及它們之間使用的材料。盡管雙層 PCB 比多層設計簡單，但優化其疊層對于確保性能、信號完整性和成本效率至關重要。設計良好的疊層可以降低噪聲、防止信號干擾并保持較低的制造成本，尤其是對于大批量生產。
為什么要優化雙層 PCB 疊層？
優化雙層 PCB 的堆疊直接影響性能和成本。如果沒有適當?shù)囊?guī)劃，您可能會遇到信號失真、電磁干擾 （EMI） 等問題，或者由于材料選擇或設計效率低下而導致生產成本增加。以下是專注于疊加優化的關鍵原因：
信號完整性：適當?shù)膶硬贾煤妥杩箍刂瓶纱_保信號傳輸而不會失真，尤其是在高速應用中。
降低 EMI：良好的堆疊可最大限度地減少信號和外部噪聲源之間的干擾。
成本效益：選擇正確的材料和設計策略可以顯著降低制造費用。
可靠性：優化的設計可降低故障風險，確保您的產品長期性能始終如一。
雙層 PCB 疊層優化的關鍵因素
讓我們分解一下優化雙層 PCB 疊層的關鍵方面。這些因素將幫助您在性能和成本之間實現最佳平衡。
1. 雙層PCB疊層的材料選擇
雙層PCB中材料的選擇在性能和成本方面都起著巨大的作用。要考慮的兩種主要材料是銅層和它們之間的介電基板。
銅厚度：雙層 PCB 的常見銅重量為每平方英尺 1 盎司（35 μm）或 2 盎司（70 μm）。較厚的銅可以提高載流能力和散熱，但會增加成本。對于大多數應用，1 盎司銅就足夠了，而且具有成本效益。
介電材料：基板材料會影響信號速度、阻抗和熱性能。FR-4 是一種玻璃纖維環氧樹脂層壓板，因其成本低且電氣性能良好（4.2 MHz 時介電常數約為 4.5-1）而成為雙層 PCB 最常見的選擇。對于高頻應用，可能需要羅杰斯或 PTFE 等材料，但它們的價格更高。
選擇雙層PCB材料時，要考慮使用環境。例如，如果您的電路板將面臨高溫，請確保材料的玻璃化轉變溫度 （Tg） 足夠——FR-4 的 Tg 通常為 130-140°C，適合許多應用。
2. 雙層PCB設計中的阻抗控制
阻抗控制對于保持信號完整性至關重要，尤其是在高速電路中。在雙層 PCB 中，實現受控阻抗可能具有挑戰性，因為只有兩層可供使用，而且專用接地層并不總是可行的。
什么是阻抗？阻抗，以歐姆為單位，是電路中交流電流動的阻力。對于高速信號，PCB 上的走線必須具有特定的阻抗（射頻應用通常為 50 歐姆，差分對為 100 歐姆），以防止信號反射和丟失。
在雙層 PCB 中，阻抗受以下因素影響：
走線寬度和厚度：較寬的走線降低阻抗，而較細的走線增加阻抗。對于 FR-4 上具有 1 盎司銅的 50 歐姆阻抗，假設介電厚度為 0.062 英寸（1.6 毫米），走線寬度通常約為 0.011 英寸（0.28 毫米）。
介電厚度：走線和參考平面（通常是相反的層）之間的距離會影響阻抗。較厚的電介質會增加阻抗。
介電常數：介電常數較低的材料（如 PTFE）允許在相同阻抗下產生更寬的走線，這更容易制造。

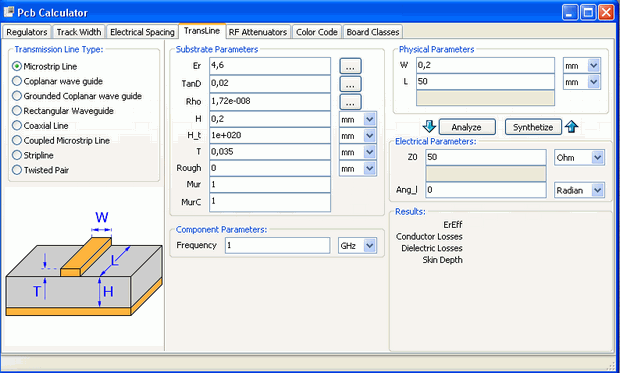

要優化雙層PCB阻抗，請在設計階段使用仿真工具來計算走線尺寸。如果第二層的接地層不可行，則將底層的區域?qū)Ｓ糜诘孛?，并在頂層路由信號，以保持一致的參考?/span>
3. 性能層排列
在雙層 PCB 中，與多層板相比，層排列的選擇有限。但是，如何為層分配信號、電源和接地仍然很重要。
頂層：通常用于信號布線和元件放置。將高速信號保留在此層以盡量減少干擾。
底層：通常用作偽接地層或用于配電。用接地的銅淹沒未使用的區域，以減少 EMI。
一種常見的策略是在頂層布線關鍵信號，并將底層用于接地和電源走線。該設置模仿微帶傳輸線，有助于雙層 PCB 阻抗控制。避免在沒有適當過孔的情況下在不同層上交叉高速信號，因為這會引入噪聲。
4. 平衡性能與PCB層疊層成本
成本是設計雙層 PCB 時的主要問題。雖然性能很重要，但過度設計可能會導致不必要的開支。以下是管理 PCB 層疊層成本的一些技巧：
堅持標準材料：FR-4 廣泛使用且比高性能材料便宜。僅當您的應用需要時才選擇替代方案（例如，高于 1 GHz 的高頻信號）。
最小化銅重量：除非您的設計需要更高的電流容量，否則請使用 1 盎司銅。每增加一盎司銅就會使成本增加 10-20%。
優化板厚：1.6 毫米的標準厚度具有成本效益，并得到制造商的廣泛支持。更薄或更厚的板材可能需要特殊加工，從而增加成本。
簡化路由：減少過孔和復雜走線圖案的數量。每個通孔都會增加鉆孔成本，復雜的設計可能需要更嚴格的制造公差。
對于典型的雙層 PCB 項目，使用具有 4 盎司銅和 1.6 毫米厚度的 FR-1.6 可以將成本保持在每平方英寸 0.50 至 1.00 美元左右，用于中等體積。特殊材料或更嚴格的阻抗公差會增加成本（例如，±10% 的阻抗控制可以使價格增加 15-25%）。
雙層PCB疊層優化的設計技巧
以下是可作的設計技巧，可幫助您充分利用雙層 PCB 堆疊，同時保持低成本：
使用地面澆注：用接地的銅填充兩層上未使用的區域。這降低了 EMI 并改善了信號返回路徑，模仿接地層。
首先路由高速信號：在布局過程中優先考慮關鍵信號，以避免長時間繞行或交叉路口，從而降低性能。
保持痕跡簡短：較短的走線可減少信號延遲和損耗。對于高速設計，走線長度應低于信號波長的 1/10。
避免電源和信號走線重疊：分離電源和信號走線，以最大限度地減少串?dāng)_。如果不可避免，請垂直布線。
及早測試阻抗：在制造前使用仿真軟件驗證阻抗。在后期制作中糾正問題既昂貴又耗時。
雙層PCB疊層設計中的常見挑戰
即使經過仔細規劃，設計雙層 PCB 疊層也面臨挑戰。了解這些可以幫助您避免陷阱：
有限的層數：如果沒有專用的接地層或電源層，管理 EMI 和阻抗就更加困難。使用地面澆注和仔細的布線來補償。
信號串?dāng)_：只有兩層，如果間隔不當，信號可能會產生干擾。保持至少 3 倍的走線寬度作為相鄰走線之間的間距。
熱管理：與多層板相比，雙層 PCB 的散熱銅較少。如果擔心熱量，請使用較厚的銅或添加熱通孔。
優化雙層PCB的應用
雙層 PCB 因其簡單性和成本效益而被廣泛用于應用。通過適當?shù)寞B層優化，它們可以在以下方面提供可靠的性能：
消費電子產品：遙控器、簡單傳感器和基本物聯網小工具等設備通常使用雙層 PCB，因為它們成本低。
成型：許多工程師在擴展到多層板之前，從初始原型的雙層設計開始。
低速電路：信號頻率低于 100 MHz 的應用通?？梢栽趦?yōu)化的雙層 PCB 上正常工作，而不會出現阻抗問題。
實現完美平衡
優化雙層 PCB 堆疊就是在性能和成本之間取得適當?shù)钠胶?。通過仔細選擇雙層 PCB 材料、控制雙層 PCB 阻抗并遵循實用的設計技巧，您可以在不超出預算的情況下創建滿足項目需求的電路板。專注于 FR-4 等標準材料，使用地面澆注來降低 EMI，并盡早模擬阻抗以避免昂貴的重新設計。
無論您是在制作簡單的原型還是消費品，優化良好的疊層都能確?？煽啃院托??；〞r間規劃您的設計，從長遠來看，您將節省時間和金錢。有關管理 PCB 層疊層成本或在專家支持下啟動下一個項目的更多指導，請?zhí)剿魑覀兏鶕?jù)您的需求量身定制的資源和服務。
