ENIG 因其出色的可焊性和耐用性而成為一種流行的表面處理，但它可能會出現黑色焊盤、潤濕不良和焊點薄弱等問題。在本綜合指南中，我們將引導您解決常見的 ENIG 可焊性問題，包括 ENIG 黑焊盤故障排除、ENIG 潤濕問題、ENIG 焊點形成不良以及 ENIG 焊膏兼容性。最后，您將擁有可作的解決方案，以確保可靠的 PCB 組裝和性能。

什么是 ENIG，為什么它很重要？

ENIG，即化學鍍鎳浸金，是 PCB 制造中廣泛使用的表面處理。它由沉積在銅墊上的一層鎳組成，頂部有一層薄薄的金。這種表面處理可保護銅免受氧化，為焊接提供平坦的表面，并確保良好的導電性。ENIG 因其與細間距組件的兼容性以及承受多次回流循環的能力而特別受青睞，使其成為航空航天和醫療設備等高可靠性應用的理想選擇。

然而，盡管 ENIG 具有優勢，但它可能會帶來可焊性挑戰，從而影響焊點質量和整體電路板性能。黑焊盤、潤濕不良以及焊膏兼容性問題等問題可能會導致代價高昂的返工或產品故障。了解這些問題并了解如何解決這些問題對于追求一致、高質量結果的工程師和制造商至關重要。

常見的 ENIG 可焊性問題

在深入故障排除之前，讓我們先確定制造商遇到的最常見的 ENIG 可焊性問題。及早識別這些問題可以在生產過程中節省時間和資源。

1. ENIG 黑墊：隱藏的威脅

ENIG 最臭名昭著的問題之一是“黑墊”現象。當金下方的鎳層在浸金過程中被腐蝕，導致表面變脆、不可焊接時，就會發生這種情況。黑色焊盤通常表現為焊盤上的深色或變色斑塊，并可能導致焊點薄弱或失效。

黑墊的根本原因往往與鎳層中磷含量過高（通常超過重量的10-11%）有關，這會使鎳更容易腐蝕。其他影響因素包括對金浸浴的控制不當或加工過程中的污染。這個問題特別成問題，因為在組裝或測試過程中焊接失敗之前，它可能不可見。

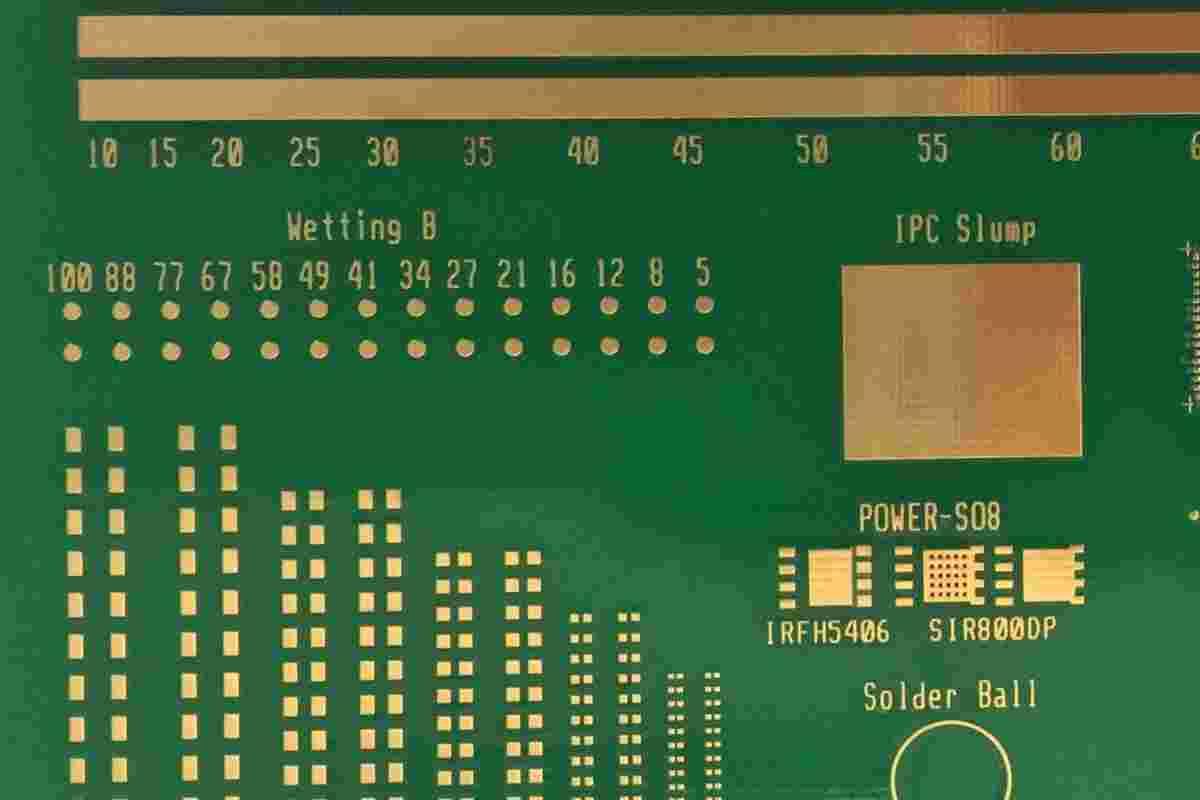

2. ENIG 潤濕問題：為什么焊料不粘

焊料潤濕性差是 ENIG 表面處理的另一個常見挑戰。潤濕是指熔融焊料均勻分布在焊盤表面的能力。當潤濕失敗時，焊料可能會形成不均勻或不完整的接頭，從而導致可靠性問題。ENIG潤濕問題通常源于表面污染、鎳層氧化或金層過厚（0.05-0.1微米以上），這些金層會干擾焊料附著力。

儲存條件不當也會加劇潤濕問題。如果 ENIG 成品 PCB 長時間暴露在高濕度或溫度波動下（例如，超過 6 個月），表面可能會降解，從而降低可焊性。

3. ENIG焊點形成不良：連接薄弱

焊點薄弱或易碎是焊盤黑或潤濕不良等問題的直接后果。在ENIG不良焊點形成中，焊料可能無法與鎳層正確粘合，導致焊點在熱應力或機械應力下破裂或失效。這在高熱循環的應用中經常出現，其中溫度變化會導致材料膨脹和收縮。

研究表明，如果存在黑色焊盤或過高的磷含量，ENIG 板中的焊點故障可能會增加多達 30%。這一統計數據強調了解決制造過程中潛在問題以確保牢固連接的重要性。

4. ENIG 錫膏兼容性：匹配材料

并非所有焊膏都適用于 ENIG 飾面。當焊膏中的助焊劑或合金成分不能與金或鎳層有效相互作用時，就會出現 ENIG 焊膏兼容性問題。例如，一些錫含量高的無鉛焊膏（例如，錫含量為 96.5% 的 SAC305 合金）可能會與鎳層形成過脆的金屬間化合物，從而導致接頭失效。

此外，焊膏中的助焊劑必須具有足夠的腐蝕性，以去除 ENIG 表面上的任何表面氧化物或污染物。如果助焊劑太溫和，可能無法正確清潔表面，導致潤濕不良和接頭薄弱。

排除 ENIG 可焊性問題

現在我們已經確定了常見問題，讓我們探討解決 ENIG 可焊性問題的實用解決方案。這些步驟旨在幫助您診斷和解決設計、制造和裝配階段的問題。

第 1 步：診斷 ENIG 黑墊

鑒定：在焊接失敗之前，黑焊盤通常是肉眼看不見的。焊接后使用顯微鏡檢查焊盤是否有變色或黑點。橫截面分析可以揭示鎳-金界面處的腐蝕。使用能量色散 X 射線 （EDX） 分析測試磷含量還可以確認磷含量是否超過 7-9% 的安全范圍。

溶液：為防止黑焊盤，請與您的 PCB 制造商合作，以確保嚴格控制 ENIG 電鍍過程。這包括在金浸浴中保持適當?shù)?pH 值（約 4.5-5.0）并最大限度地減少污染。指定鎳層中較低的磷含量（目標為 7-8%）也可以降低腐蝕風險。如果在成品板上檢測到黑色焊盤，則可能需要返工或更換受影響的焊盤，盡管這可能會很昂貴。

第 2 步：解決 ENIG 潤濕問題

鑒定：當焊料在回流焊過程中形成珠子或未能擴散到焊盤上時，潤濕不良是顯而易見的。目視檢查接頭或使用自動光學檢測 （AOI） 來檢測非潤濕區域。還應審查存儲條件——存儲超過 6 個月的電路板可能會因表面退化而顯示出可焊性降低。

溶液：焊接前確保正確清潔 PCB，以去除指紋或灰塵等污染物。如有必要，請使用溫和的溶劑或等離子清洗。將金層厚度控制在 0.05-0.1 微米以內，因為較厚的層會阻礙潤濕。對于長期儲存，將板包裝在真空密封袋中，并帶有干燥劑以防止潮濕（理想的儲存濕度低于 50% RH）。

第 3 步：修復 ENIG 焊點形成不良

鑒定：薄弱的焊點可以通過目視檢查（裂紋或不完整的圓角）或進行熱循環測試來識別。拉力測試或剪切測試可以量化接頭強度——接頭在力低于 5-7 磅時失效表明 ENIG 表面存在潛在問題。

溶液：使用上述步驟解決黑墊或潤濕問題等根本原因。優化回流曲線以確保足夠的熱量（無鉛焊料的峰值溫度為 235-245°C）和高于液相線的時間（60-90 秒）以形成牢固的金屬間鍵。如果接頭仍然薄弱，請考慮為關鍵應用改用不同的表面光潔度，盡管由于設計變化，這應該是最后的手段。

第 4 步：確保 ENIG 錫膏兼容性

鑒定：兼容性問題表現為組裝過程中潤濕不良或接頭變脆。查看錫膏數據表，檢查其助焊劑類型（例如，免清洗、水溶性）和合金成分。在全面生產之前，在 ENIG 板上測試樣品以觀察接頭質量。

溶液：選擇助焊劑與 ENIG 特性相匹配的焊膏。例如，輕度活化松香 （RMA） 助焊劑通常通過有效清潔表面與 ENIG 配合使用。避免過度腐蝕的助焊劑，以免腐蝕金層。如果使用無鉛焊料，請確保合金（例如 SAC305）與鎳金屬間化合物形成兼容 - 請咨詢您的焊膏供應商以獲取建議。模板設計也很重要;使用 0.1-0.15 毫米的模板厚度涂抹適量的糊狀物，以獲得一致的結果。

長期成功的預防措施

故障排除是必不可少的，但預防更好。以下是在設計和制造過程中最大限度地減少 ENIG 可焊性問題的主動步驟：

• 與制造商合作：與您的 PCB 制造商密切合作，定義嚴格的 ENIG 工藝參數，例如鎳磷含量 （7-9%） 和金厚度 （0.05-0.1 微米）。

• 指定測試：請求傳入質量控制測試，例如根據 IPC-J-STD-003 標準進行可焊性測試，以在組裝前驗證 ENIG 性能。

• 優化存儲：將 ENIG 成品板存放在受控環境（溫度 20-25°C，濕度低于 50% RH）中，以保持表面完整性。

• 審查裝配過程：確保回流焊爐經過校準以實現一致加熱，如果在焊接過程中擔心氧化，請使用氮氣氣氛。

掌握 ENIG 以獲得可靠的 PCB

ENIG 由于其耐用性和多功能性，仍然是 PCB 表面處理的首選，但它并非沒有挑戰。通過了解和解決常見的 ENIG 可焊性問題，例如黑焊盤、潤濕問題、焊點形成不良和焊膏兼容性，您可以實現可靠、高質量的組裝。使用本指南中概述的故障排除步驟和預防措施來正面解決問題并優化您的制造流程。
