HDI PCB內層：最大限度地提高密度和性能
- 2025-07-23 13:53:00
- 瀏覽量：22
在快速發展的電子產品世界中，在更小的空間內實現更高的性能是一項持續的挑戰。高密度互連 （HDI） PCB 是解決方案，尤其是在其內層方面。如果您想知道 HDI PCB 內層微孔、盲埋孔內層以及高密度布線內層如何有助于更好的設計，那么您來對地方了。本博客深入探討了這些元件如何最大限度地提高密度和性能，為希望優化電路板設計的工程師和設計師提供了實用的見解。
HDI 技術的核心是通過在 PCB 內層利用先進技術，將更多組件安裝在更小的面積內。我們將探討微孔、盲埋孔以及高密度布線的關鍵作用，通過具體細節和示例分解它們的優勢和應用。讓我們開始吧。
什么是 HDI PCB，為什么內層很重要？
HDI PCB 是專用電路板，旨在將更多功能集成到更小的占用空間內。與傳統 PCB 不同，它們具有更細的線路、更小的通孔和更密集的連接，通常需要更少的層數來實現相同或更好的性能。HDI PCB 的內層是這種神奇之處。這些層包含隱藏在外表面的復雜布線和連接，為智能手機、可穿戴設備和醫療設備等現代設備提供緊湊的設計。
內層至關重要，因?yàn)樗鼈優槁酚尚盘?hào)和電源提供了額外的空間，而不會增加電路板的整體尺寸。通過利用 HDI PCB 內層微孔以及盲埋孔內層等技術，設計人員可以為信號創建復雜的路徑，在保持小尺寸的同時確保高性能。簡而言之，內層是 HDI 技術的支柱，可以在不犧牲可靠性或速度的情況下實現更大的密度。
了解 HDI PCB 內層微孔
微孔是直徑通常小于 150 微米的小孔，用于連接 PCB 的不同層。在 HDI 設計中，這些通常經過激光鉆孔以實現精度，并且是內層連接的游戲規則改變者。與穿過整個電路板的傳統通孔不同，HDI PCB 內層微孔僅連接相鄰層，節省空間并提高信號完整性。
例如，在 10 層 HDI PCB 中，微孔可以將第 2 層連接到第 3 層或?qū)⒌?8 層連接到第 9 層，而不會干擾其他層。這種有針對性的連接減少了對長過孔的需求，長過孔可能會引入信號延遲或干擾。使用微孔，信號路徑更短，通?？梢詫?shí)現支持 5 GHz 以上高頻應用的傳輸速度，這是現代通信設備的關鍵因素。
此外，微孔允許更高的過孔密度，有時每平方厘米高達 100 個過孔，從而在更小的面積內實現更多連接。這在空間非常寶貴的內層尤為重要。然而，設計人員必須確保適當?shù)目v橫比（微孔通常為 1：1 或更低），以保持制造過程中的可靠性并防止在熱應力下開裂等問題。

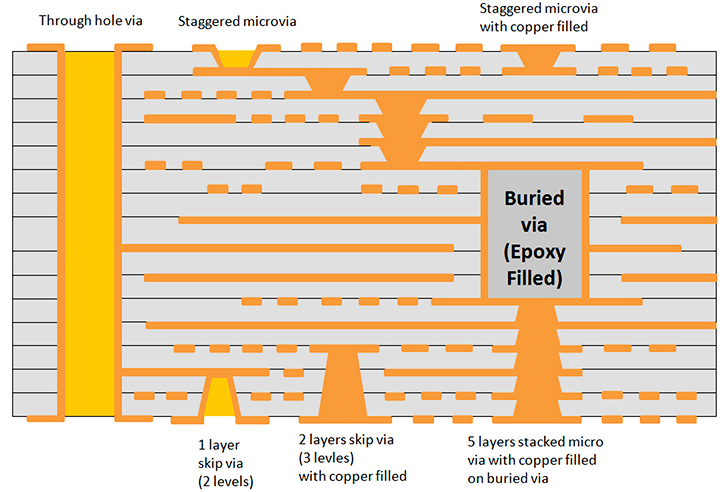

盲孔和埋孔在內層中的作用
當談到最大化 HDI PCB 的空間時，盲孔和埋孔內層技術起著關鍵作用。這些過孔與標準通孔過孔不同，因?yàn)樗鼈儾粫?huì)延伸到整個電路板。相反，它們被戰略性地放置以連接特定層，從而為額外的布線通道釋放空間。
盲孔將外層連接到一個或多個內層，而無需穿過整個電路板。例如，盲孔可能會將第 1 層（頂面）連接到第 2 層，而下層保持不變。另一方面，埋孔完全隱藏在內層內，例如將第 3 層連接到第 4 層而不到達表面。這種方法非常適合高密度布線內層設計，因?yàn)樗梢苑乐惯^孔占用組件所需的寶貴表面空間。
使用盲孔和埋孔的優勢在多層設計中是顯而易見的。在典型的 8 層 HDI 板中，使用這些過孔可以減少多達 30% 所需的信號層數量，因?yàn)樗鼈冊趦?nèi)層內創建了更多的布線路徑。這不僅縮小了電路板尺寸，還通過減少層數降低了制造成本。此外，盲孔和埋孔通過最大限度地減少短截線效應（在較長的過孔中發生的不需要的信號反射）來提高信號完整性，從而確保 10 Gbps 以上高速信號的傳輸更清晰。
內層的高密度布線：緊湊設計的關鍵
布線是在 PCB 上為電信號創建路徑的過程，在 HDI 設計中，高密度布線內層技術對于在有限空間中安裝更多連接至關重要。內層通常專門用于路由關鍵信號，例如配電和高速數據線，遠離外層可能發生的噪聲和干擾。
高密度布線涉及使用更精細的走線寬度和間距，兩者通常小至 3 密耳（0.076 毫米），而標準 PCB 中的走線寬度和間距為 6-8 密耳。這允許每單位面積有更多的走線，有時會使內層的布線容量增加一倍。例如，在支持高性能處理器的設計中，內層路由可以處理數百個頻率高達 3 GHz 的數據總線連接，從而確保最小的串?dāng)_和阻抗失配（單端信號通常保持在 50 歐姆）。
為了達到這種密度水平，設計人員通常將高密度布線與微孔和盲孔/埋孔相結合。這種組合在內層內創建了一個由短而高效的信號路徑組成的網絡，從而減少了延遲和功率損耗。然而，它需要精確控制阻抗和仔細的層堆疊以避免信號衰減。高級仿真工具通常用于在制造前預測和優化這些參數。
優化 HDI PCB 內層的好處
專注于 HDI PCB 的內層具有多種直接影響性能和成本的優勢。讓我們分解一些主要好處：
空間效率：通過使用 HDI PCB 內層微孔以及盲孔和埋孔內層，設計人員可以在更小的電路板區域中安裝更多功能。這對于移動設備等每一毫米都很重要的應用至關重要。
提高信號完整性：更短的信號路徑和減少內層的過孔短截線可最大限度地減少噪聲和干擾，支持頻率超過 5 GHz 和數據速率高于 10 Gbps 的高速信號。
減少層數：有效利用內層進行高密度布線內層可以減少所需的總層數，有時減少 20-30%，從而降低生產成本和電路板厚度。
增強的可靠性：內層連接較少受到潮濕或機械應力等環境因素的影響，從而提高了 PCB 的長期耐用性。
這些優點使具有優化內層的 HDI PCB 成為電信、汽車和消費電子等行業的首選，在這些行業中，性能和緊湊性是不容談判的。
設計 HDI PCB 內層的挑戰
雖然優勢顯著，但設計 HDI PCB 內層也面臨著一系列挑戰。一個主要障礙是制造精度。激光鉆孔直徑小于 100 微米的微孔需要先進的設備，即使是輕微的錯位也可能導致連接故障。為了確保可靠性，通常需要將微孔的縱橫比保持在 0.8：1 或更低，但這可能會限制設計靈活性。
另一個挑戰是熱管理。內層的高密度布線會導致熱量積聚，尤其是在具有高功率組件的設計中。設計人員必須采用熱通孔或散熱材料，這可能會使布局復雜化。此外，串?dāng)_和阻抗失配等信號完整性問題在密集的內層設計中變得更加明顯，需要精心的規劃和測試。
成本也是一個因素。HDI PCB 內層微孔以及盲孔和埋孔內層所需的先進技術通常會增加制造成本，尤其是對于小批量生產。然而，對于性能超過成本問題的應用來說，這種權衡通常是值得的。
具有先進內層設計的 HDI PCB 的應用
在 HDI PCB 中使用優化的內層，通過實現更小、更快、更可靠的電子產品，改變了多個行業。以下是一些常見的應用：
消費電子產品：智能手機和平板電腦等設備依靠 HDI PCB 將強大的處理器、內存和傳感器封裝到狹小的空間中，內層處理復雜的路由，數據速度高達 20 Gbps。
醫療器械：可穿戴健康監測器和植入式設備采用HDI技術實現小型化，內層微孔確保關鍵數據的精確信號傳輸。
汽車系統：現代車輛在控制單元和傳感器中集成了 HDI PCB，其中高密度內層布線支持實時處理，延遲最小。
電信：5G 基礎設施等高頻應用依賴于 HDI 內層來管理低損耗和高保真度的信號，頻率通常高于 28 GHz。
這些示例凸顯了 HDI PCB 中的內層優化如何推動不同領域的創新，滿足對性能和緊湊性的需求。
設計 HDI PCB 內層的最佳實踐
為了充分利用 HDI 技術，設計人員在處理內層時應遵循某些最佳實踐。首先，通過使用盲孔和埋孔內層來優先放置過孔，以釋放表面空間并減少信號干擾。在設計過程的早期規劃微孔位置，以避免制造問題，確?？v橫比保持在安全范圍內（例如，1：1 或更小）。
其次，專注于高密度布線內層設計的阻抗控制。匹配走線寬度和介電材料以保持一致的阻抗，高速信號通常在 50 歐姆左右，以防止反射。在最終確定布局之前，使用仿真工具測試信號完整性。
最后，與您的制造合作伙伴密切合作，了解他們?cè)谖⒖足@孔和層堆疊方面的能力。明確指定公差，因?yàn)榧词故?10 微米的偏差也會影響高密度設計的性能。通過堅持這些實踐，您可以獲得根據您的需求量身定制的可靠、高性能 HDI PCB。
釋放 HDI PCB 內層的全部潛力
HDI PCB 通過實現更小、更快、更高效的設計，正在徹底改變電子產品，而它們的內層是這一轉變的核心。通過戰略性地使用HDI PCB內層微孔、盲孔和埋孔內層以及高密度布線內層技術，工程師可以最大限度地提高密度和性能，滿足尖端應用的需求。
從通過更短的路徑提高信號完整性到通過更少的層減小電路板尺寸，優化內層的好處是不可否認的。雖然存在制造精度和熱管理等挑戰，但遵循最佳實踐并利用先進的設計工具可以克服這些障礙。隨著技術的不斷進步，HDI PCB 內層的作用只會越來越大，為下一代緊湊型高性能設備提供動力。
無論您是為消費電子產品、醫療設備還是汽車系統進行設計，了解和利用 HDI 內層的強大功能都是保持領先地位的關鍵。通過正確的方法，您可以突破 PCB 設計的可能性界限。
