如果您希望優化印刷電路板 （PCB） 的 ENIG（化學鍍鎳浸金）厚度，您可能正在尋求成本、性能和可靠性之間的完美平衡。關鍵在于控制金和鎳層厚度，以滿足可焊性和引線鍵合的特定要求，同時控制費用。在這份綜合指南中，我們將深入探討 ENIG 金厚度規格、鎳厚度控制、測量技術以及這些因素如何影響可焊性和引線鍵合。無論您是工程師還是采購專家，您都會找到實用的見解，以確保您的 PCB 在不超出預算的情況下可靠運行。

什么是 ENIG，為什么厚度很重要？

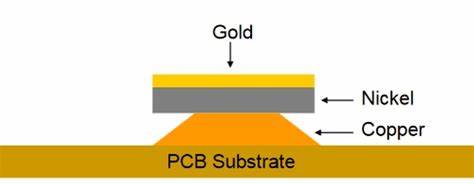

ENIG 是一種流行的 PCB 表面處理，由一層薄金和一層較厚的鎳組成。這種兩層涂層可保護銅跡線免受氧化，為元件組裝提供平坦的表面，并確保在焊接和引線鍵合應用中具有出色的性能。然而，每一層（金和鎳）的厚度在決定電路板的功能和成本方面起著至關重要的作用。

正確確定厚度是一種平衡行為。太薄，則有可焊性差或引線鍵合失敗的風險。太厚，就會不必要地推高生產成本，尤其是黃金，價格昂貴。通過優化 ENIG 厚度，您可以實現 PCB 的可靠性能，同時有效管理費用。

ENIG 黃金厚度規格：尋找最佳位置

ENIG 中的金層可作為抗氧化保護屏障并增強可焊性。然而，黃金價格昂貴，因此使用適量的黃金至關重要。行業標準，例如 IPC（印刷電路協會）的標準，通常建議大多數應用的金厚度在 0.05 至 0.1 微米 （μm） 之間。該系列可確保足夠的保護和可焊性，而無需過度使用材料。

對于航空航天或醫療設備等高可靠性應用，可以指定稍厚的金層（最大 0.2 μm），以確保在多次回流循環期間的耐用性。然而，超過這個厚度通常會帶來收益遞減，同時顯著增加成本。例如，將金厚度從 0.1 μm 增加到 0.2 μm 可以使材料成本提高近 50%，具體取決于電路板的尺寸和體積。

指定金厚度時，請考慮 PCB 的最終用途。如果用于具有單個組裝周期的消費電子產品，則較薄的層 （0.05 μm） 可能就足夠了。對于要求更高的環境，請以范圍的高端為目標，但始終評估性能提升是否值得增加費用。

ENIG 鎳厚度控制：可靠性的基礎

ENIG 中的鎳層充當銅基板和金層之間的屏障，防止擴散并增強機械強度。根據 IPC 標準，鎳厚度通常指定在 3 至 6 微米 （μm） 之間。該系列為金層提供了堅實的基礎，并確保了長期可靠性。

控制鎳的厚度至關重要，因?yàn)槠顣?dǎo)致性能問題。如果鎳層太?。ǖ陀?3 μm），它可能無法充分保護銅，導致腐蝕或“黑焊盤”缺陷——鎳表面氧化并導致可焊性差的情況。另一方面，厚度超過 6 μm 的鎳層會在涂層中引入應力，從而在熱循環期間導致裂紋或分層。

制造商經常使用鍍液化學監測和電鍍時間調整等工藝控制來保持一致的鎳厚度。生產過程中的定期測試可確保該層保持在所需范圍內，避免代價高昂的返工或現場故障。

PCB 表面光潔度厚度測量：確保精度

準確測量沉金厚度對于確認金和鎳層符合規格至關重要。工業中常用幾種無損檢測方法來精確測量這些層。

X 射線熒光 （XRF）：這是測量 ENIG 厚度的最廣泛使用的技術。XRF 分析儀可以通過檢測從表面反射的 X 射線的強度來確定金層和鎳層的厚度。該方法快速準確，金的典型精度為 ±0.01 μm，鎳的典型精度為 ±0.1 μm。

橫斷面分析：為了進行更詳細的分析，可以切割 PCB 的小樣品并在顯微鏡下檢查。這種破壞性方法提供了層厚度的直接視圖，但由于其侵入性，通常用于驗證或故障排除，而不是常規檢查。

貝塔反向散射：這種方法不太常見，但可用于快速測量金厚度。它依靠β顆粒的反射來估計層深度，盡管對于ENIG等復雜的多層飾面，它的精度不如XRF。

在生產過程中定期進行厚度測量有助于及早發現偏差，確保批次質量一致。對于大批量生產，投資自動化 XRF 系統可以節省時間并減少人為錯誤。

ENIG 厚度和可焊性：確保牢固的連接

可焊性是選擇 ENIG 作為表面光潔度的主要原因之一。金層提供清潔、無氧化物的表面，易于被焊料潤濕，確保接頭堅固可靠。然而，金層和鎳層的厚度直接影響可焊性能。

太薄（低于 0.05 μm）的金層可能無法完全保護下面的鎳，導致焊接過程中氧化和潤濕不良。相反，過厚的金層（高于 0.2 μm）會導致一種稱為“金脆”的現象，即過量的金溶解到焊點中，使其變?nèi)?。研究表明，焊點中金含量超過3重量會降低其機械強度高達20%。

鎳厚度在可焊性中也起著重要作用。適當控制的鎳層 （3-6 μm） 可確保穩定的焊接基礎，而偏差可能會導致黑焊盤等缺陷，從而阻止焊料正確粘附。保持正確的 ENIG 厚度對于實現一致、高質量的焊點至關重要，特別是在精度至關重要的細間距組件中。

用于引線鍵合的 ENIG 厚度：滿足高可靠性標準

引線鍵合是汽車和航空航天電子等高可靠性應用中的常用技術，其中組件使用細線直接連接到 PCB。ENIG 因其平坦的表面和與金線或鋁線的兼容性而經常被選擇用于引線鍵合。然而，厚度規格在這些應用中更為重要。

對于引線鍵合，金層通常應在 0.1 至 0.2 μm 的范圍內，以提供穩定的鍵合表面。較薄的層可能無法提供足夠的金來形成牢固的粘合，而較厚的層則由于表面硬度的變化而導致粘合不一致。鎳層還必須得到良好的控制（3-6 μm），以提供機械支撐并防止粘合過程中出現缺陷。

在需要多次引線鍵合或暴露在惡劣環境中的應用中，一些制造商選擇稍厚的金層以確保長期可靠性。然而，這必須與成本考慮相平衡，因?yàn)榧词菇鸷穸鹊男》黾右矔@著影響大型生產的預算。

在ENIG厚度優化中平衡成本和性能

優化 ENIG 厚度最終是為了在成本和性能之間找到適當?shù)钠胶狻｜S金是 ENIG 飾面中最昂貴的成分，因此在不影響可靠性的情況下最大限度地減少其厚度是當務之急。對于大多數標準應用，0.05 至 0.1 μm 的金厚度與 3 至 5 μm 的鎳厚度相結合，可提供具有卓越性能的經濟高效的解決方案。

以下是一些平衡成本和性能的實用技巧：

• 定義應用程序要求：明確說明您的 PCB 是否需要支持多個回流焊循環、引線鍵合或惡劣環境。這將指導您的厚度規格。

• 與您的制造商合作：與您的 PCB 供應商密切合作，以確保生產過程中一致的過程控制和厚度測量。

• 測試和驗證：在投入全面生產之前，使用樣品板測試可焊性和引線鍵合性能。這可以幫助確定您特定設計的最佳厚度。

• 考慮替代方案：對于要求較低的應用，如果 ENIG 成本高昂，可以探索其他表面處理，如浸銀或 OSP（有機可焊性防腐劑）。

通過根據您的特定需求定制 ENIG 厚度，您可以避免過度指定并降低成本，而不會犧牲 PCB 的可靠性。

ENIG 厚度優化的常見挑戰

雖然 ENIG 是一種可靠的表面光潔度，但實現最佳厚度可能會帶來挑戰。一個常見問題是電鍍的不一致，其中鍍液化學或工藝參數的變化會導致金或鎳層不均勻。這可能會導致電路板區域的可焊性或粘合性能不佳。

另一個挑戰是黑焊盤缺陷的風險，通常是由鎳厚度不足或電鍍過程中的污染引起的。這種缺陷可以通過嚴格的過程控制和定期測試電鍍液來減輕。

最后，成本壓力會誘使制造商通過將黃金厚度降低到推薦水平以下來偷工減料。雖然這可以節省前期資金，但通常會導致現場故障，并且由于返工或產品召回而導致更高的長期成本。從一開始就投資于適當?shù)暮穸葍?yōu)化是避免這些陷阱的最佳方法。

實現具有優化 ENIG 厚度的可靠 PCB

ENIG 厚度優化是生產滿足性能要求且無需額外成本的可靠 PCB 的關鍵因素。通過關注 ENIG 金厚度規格 （0.05-0.2 μm） 和鎳厚度控制 （3-6 μm），您可以確保為您的應用提供出色的可焊性和引線鍵合性能。使用 XRF 等工具進行準確的 PCB 表面光潔度厚度測量對于保持一致性至關重要，而清楚地了解 ENIG 厚度如何影響可焊性和引線鍵合有助于做出明智的決策。
