PCB走線寬度與載流量之間關系如何計算?
載流量與線路發熱的關系
電流流經PCB導線時,由于銅箔的電阻特性,電能會轉化為熱能(遵循焦耳定律 Q=I2Rt)。導線溫度升高是核心限制因素,溫度過高會導致:
銅箔氧化、剝離
基板材料碳化、分層
焊點熔化、元器件損壞
因此,載流量計算本質是溫升控制。導線寬度、厚度(銅厚)、環境溫度、允許溫升目標共同決定了其載流能力。
IPC-2221是PCB設計的通用基礎標準,其提供的經驗公式被廣泛采用:
外層導線(暴露在空氣中):
I = k ΔT^0.44 A^0.725
內層導線(夾在介質層中):
I = k ΔT^0.44 A^0.725
● I: 最大載流量 (安培, A)
● ΔT: 導線允許溫升 (攝氏度, °C) - 常用值:10°C(高可靠性)、20°C(通用)、30°C(空間受限)
● A: 導線橫截面積 (平方密耳, mil2) [注:1 mil = 0.001 inch, 1 mil2 ≈ 0.000645 mm2]
● k: 校正系數 (與銅層位置相關)
○ 外層:k = 0.048
○ 內層:k = 0.024
A = 走線寬度(W) * 銅箔厚度(T)
● 走線寬度 (W): 設計者直接控制的參數。
● 銅箔厚度 (T): 通常用盎司/平方英尺 (oz) 表示:
○ 1 oz: 表示1平方英尺面積上銅的重量為1盎司,厚度約 1.4 mil (35 μm)
○ 2 oz: 厚度約 2.8 mil (70 μm)
○ 0.5 oz: 厚度約 0.7 mil (17.5 μm)
● 單面板: 所有導線都在外層,散熱相對較好。通??梢允褂寐哉趦?nèi)層的線寬承載相同電流(在相同銅厚下)。
● 多層板:
○ 外層導線: 散熱最好(單面或雙面接觸空氣),載流能力最強。
○ 內層導線: 包裹在FR-4等導熱性差的介質材料中,散熱困難,相同寬度和銅厚的導線,內層載流能力顯著低于外層(通常約為外層的50%或更低)。IPC公式中內層k值(0.024)小于外層k值(0.048)即體現了這一點。
銅厚是決定載流能力的核心因素之一。 橫截面積A = 寬度W * 厚度T。在相同寬度、相同溫升條件下:
● 銅厚加倍 (如1oz -> 2oz),橫截面積加倍,載流能力顯著提升 (并非嚴格線性加倍,受公式指數影響)。
● 對于大電流需求,增加銅厚比單純?cè)黾泳€寬更有效,尤其在空間受限區域。2oz甚至3oz銅厚常用于電源板、電機驅動等場景。
● 銅厚選擇需平衡成本、加工難度(蝕刻精度)和電流需求。
1. 散熱環境差異: 外層散熱遠優于內層。
2. k值不同: IPC公式中外層k=0.048,內層k=0.024,直接導致計算結果不同。
3. 設計策略:
a. 關鍵電源/大電流路徑優先布在外層。
b. 內層走線需要更寬或更厚才能達到與外層相同的載流量。
c. 計算時務必明確區分走線所在層。
降額設計: 不要?jiǎng)偤每ㄔ诶碚撚?jì)算值。建議留出 20%-50% 的余量,應對:
○ 制造公差(線寬、銅厚可能略小于設計值)
○ 環境溫度波動
○ 突發電流峰值
○ 長期老化影響
多根走線并聯: 超大電流時可考慮用多根較窄的平行走線代替單根超寬走線,改善散熱和布線靈活性。
敷銅/電源平面: 對于極高電流,使用大面積敷銅或完整的電源/地層是最佳選擇,其載流能力和散熱效果遠優于普通走線。
考慮鄰近效應: 密集布線時,鄰近導線發熱會相互影響,可能需要進一步加寬間距或線寬。
假設條件:
目標電流: 3A
允許溫升: ΔT = 20°C (通用場景)
銅厚: 1 oz (35μm)
走線位置: 外層 (散熱較好)
計算步驟:
1. 選擇公式: 外層導線公式 I = 0.048 ΔT^0.44 A^0.725
2. 代入已知: 3 = 0.048 (20)^0.44 A^0.725
3. 計算常數部分:
a. (20)^0.44 ≈ 20^0.44 ≈ 3.56 (可使用計算器)
b. 0.048 * 3.56 ≈ 0.171
c. 公式簡化為: 3 = 0.171 * A^0.725
4. 求 A^0.725:
a. A^0.725 = 3 / 0.171 ≈ 17.54
5. 求 A:
a. A = (17.54)^(1/0.725) ≈ (17.54)^1.379 ≈ 53.8 mil2 (使用計算器進行冪運算)
6. 求寬度 W:
a. 銅厚 T = 1 oz ≈ 1.4 mil
b. W = A / T = 53.8 mil2 / 1.4 mil ≈ 38.4 mil
7. 單位轉換 (可選):
a. 38.4 mil ≈ 0.0384 inch ≈ 0.975 mm
結論:
在 1oz銅厚、外層、20°C溫升 條件下,承載 3A 電流所需的最小理論走線寬度約為 38.4 mil (≈0.98 mm)。
增加冗余: 建議選用 ≥ 50 mil (≈1.27 mm) 的線寬,提供約30%的余量。
內層差異: 若此線必須走在內層,按公式計算(k=0.024):
○ 3 = 0.024 3.56 A^0.725 => 3 ≈ 0.0854 * A^0.725 => A^0.725 ≈ 35.13 => A ≈ 160.8 mil2
○ W = 160.8 / 1.4 ≈ 114.9 mil (≈2.92 mm)
○ 可見內層所需寬度遠大于外層!實際可能考慮增加銅厚至2oz或使用電源平面。

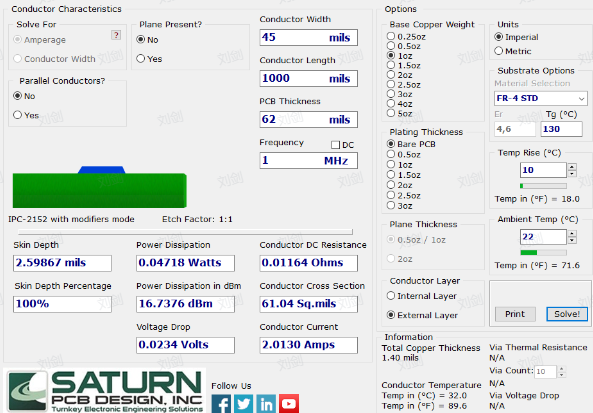

工具驗證: 強烈建議使用推薦的計算工具(如Saturn PCB Toolkit或在線計算器)進行復核。
精確計算PCB走線寬度是保證電路板長期可靠運行的關鍵。深入理解IPC-2221標準、銅厚影響以及內外層散熱差異是基礎。設計中務必結合實際情況(環境溫度、允許溫升、制造能力)并加入足夠的工程冗余。善用專業計算工具能極大提高設計效率和準確性,避免因過流發熱導致的潛在故障風險。
