當今高速電子產品設計中，多層印制電路板（PCB）已成為不可或缺的基礎。隨著信號速率的不斷提高，信號完整性（Signal Integrity, SI）問題變得日益突出，直接影響著產品的性能和穩定性。本文將深入探討多層PCB設計中如何保證信號完整性，從基礎概念到實際設計技巧，為您提供全面的指導。

多層PCB結構簡述與命名方式

多層PCB顧名思義，由多層導電圖形和絕緣介質層交替堆疊而成。常見的層數有4層、6層、8層甚至更多。每層都有其特定的功能，例如信號層、電源層和地層。

以4層板為例，其典型的層疊結構可以是：

● Top Layer（頂層）：通常用于放置元器件和重要信號走線。

● GND Layer（地層）：提供完整的參考平面，降低阻抗，抑制噪聲。

● Power Layer（電源層）：提供電源供電，并可作為部分信號的回流路徑。

● Bottom Layer（底層）：通常用于放置少量元器件和輔助信號走線。

不同的命名方式和層疊順序會根據具體設計需求進行調整。

信號完整性概念：反射、串?dāng)_、延遲等

在高速信號傳輸過程中，信號完整性問題主要體現在以下幾個方面：

● 反射（Reflection）：當信號在傳輸線遇到阻抗不匹配時，一部分能量會反射回源端，導致信號波形失真、過沖或欠沖。

● 串?dāng)_（Crosstalk）：當鄰近的兩條傳輸線之間存在電磁耦合時，一條線上的信號會感應到另一條線上，對正常信號造成干擾。

● 延遲（Delay）：信號從源端傳輸?shù)浇邮斩怂璧臅r(shí)間。在高速設計中，過長的延遲或不一致的延遲可能導致時序錯誤。

● 同步開關噪聲（Simultaneous Switching Noise, SSN）/地彈（Ground Bounce）：當多個器件同時開關時，電源和地平面上的瞬態電流變化可能導致電壓跌落或上升，進而影響器件正常工作。

合理層疊結構與地電層配置方法

合理的層疊結構是保證信號完整性的基石。以下是一些關鍵原則：

● 緊耦合原則：信號層應盡可能靠近其參考地層，以形成良好的微帶線或帶狀線結構，有效控制阻抗并抑制EMI。

● 多地平面/電源平面：盡可能使用多層地平面和電源平面。完整的地平面可以提供低阻抗的回流路徑，有效降低地彈和串?dāng)_。電源平面則有助于穩定電源，減少噪聲。

● 對稱疊層：對于層數較多的PCB，建議采用對稱的層疊結構，這有助于減小板材翹曲，提高制造良率。

關鍵走線設計：時鐘線、差分線等

特定信號線的設計對信號完整性至關重要：

● 時鐘線（Clock Lines）：時鐘信號是系統的心臟，對抖動和噪聲非常敏感。應盡量使其走線短而直，避免銳角，并提供完整的參考平面。多層板設計中，通常將其放置在內層，夾在兩個地平面之間，以提供更好的屏蔽。

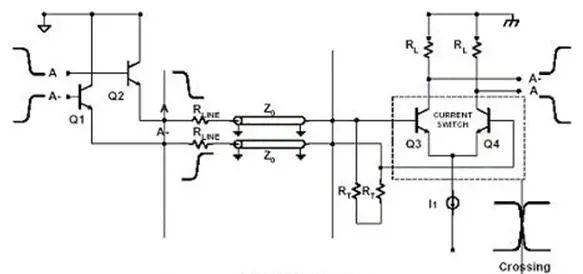

● 差分線（Differential Pairs）：差分信號通過兩根極性相反的信號線傳輸，對共模噪聲具有很強的抑制能力。設計時應保證差分對內部走線等長、等寬，并保持緊密耦合，以確保共模抑制比。走線周圍應避免其他信號線。

阻抗控制與線寬計算方法

阻抗控制是信號完整性設計中的核心環節。當信號傳輸線的特征阻抗與源端和接收端的阻抗匹配時，可以最大限度地減少反射。

傳輸線的特征阻抗主要由以下因素決定：

● 走線寬度

● 介質厚度

● 介電常數

● 走線到參考平面的距離

工程師通常會使用阻抗計算器或PCB設計軟件內置的阻抗計算工具來確定合適的線寬和介質厚度，以達到目標阻抗（例如50歐姆單端或100歐姆差分）。

減少過孔數量對信號完整性的好處

過孔（Via）是連接PCB不同層導線的孔洞。雖然過孔是必要的，但它會引入寄生電感和電容，在高速信號傳輸中產生阻抗不連續，導致反射和信號失真。

因此，在設計中應盡可能：

● 減少過孔數量：特別是對于高速信號線，盡量避免不必要的過孔。

● 優化過孔設計：使用小直徑過孔和盤，并確保過孔旁邊有足夠的接地過孔（回流過孔），為信號提供完整的返回路徑。

● 避免高速信號線穿越多個參考平面：這會導致回流路徑中斷，引入較大的地環路。

PCB仿真軟件的輔助作用

在復雜的高速PCB設計中，僅僅依靠經驗往往不足以保證信號完整性。專業的PCB仿真軟件（如Ansys SIwave, Cadence Sigrity, Keysight ADS等）能夠：

● 預測信號傳輸行為：在實際制板前，對反射、串?dāng)_、時序、電源完整性等問題進行仿真分析。

● 識別潛在問題：幫助設計師在早期階段發現并解決設計缺陷。

● 優化設計方案：通過迭代仿真，找到最佳的走線布局、層疊結構和阻抗匹配方案。

利用仿真工具能夠大大縮短開發周期，降低返工風險。

總結與設計建議

保證多層PCB的信號完整性是一項系統工程，需要從設計初期就予以重視。以下是一些關鍵設計建議：

1.  規劃先行：在開始布局走線前，詳細規劃層疊結構、電源和地平面。

2.  緊密耦合：信號層與其參考平面應緊密耦合，提供低阻抗回流路徑。

3.  阻抗控制：對所有高速信號線進行阻抗控制，確保匹配。

4.  優化關鍵走線：特別關注時鐘線和差分線的設計，遵循最佳實踐。

5.  減少過孔：盡量減少高速信號線的過孔數量，并優化過孔設計。

6.  利用仿真：對于復雜設計，務必使用PCB仿真軟件進行驗證。

7.  接地良好：確保系統擁有穩定、低阻抗的接地系統。

通過遵循這些原則和建議，您將能夠有效地保證多層PCB的信號完整性，為您的電子產品提供穩定可靠的性能。
