6層PCB熱管理終極指南：保持電路板涼爽
- 2025-07-23 15:45:00
- 瀏覽量：13
在電子領域，管理 6 層 PCB 中的熱量對于確保性能、可靠性和使用壽命至關重要。隨著組件變得更加強大和密集，散熱成為一項重大挑戰。那么，如何保持 6 層 PCB 涼爽呢？答案在于戰略設計技術，例如使用熱通孔、優化元件放置、選擇正確的材料以及利用熱模擬工具。在這份綜合指南中，我們將深入探討 6 層 PCB 的有效熱管理策略，涵蓋從散熱技術到熱性能材料選擇的所有內容。讓我們探討如何讓您的電路板保持涼爽和高效運行。
為什么熱管理在 6 層 PCB 中很重要
6 層 PCB 具有多層導電銅和絕緣材料，通常用于電信、汽車系統和工業控制等復雜的高性能應用。這些板可處理高功率密度和快速信號速度，這會產生大量熱量。如果管理不當，過多的熱量會導致組件故障、使用壽命縮短和性能不可靠。有效的 PCB 熱管理可確保有效散熱，保持最佳工作溫度——大多數組件通常低于 85°C，但具體閾值取決于所使用的部件。
除了保護組件外，良好的熱設計還可以提高信號完整性并防止電路板本身出現熱應力。在本指南中，我們將分解應對這些挑戰的行之有效的技術，重點介紹為 6 層設計的工程師提供的實用解決方案。
了解 6 層 PCB 中的熱源
在深入研究解決方案之前，重要的是要確定 6 層 PCB 中的熱量來源。主要來源包括：
電源組件：穩壓器、處理器和功率放大器等大功率組件會產生大量熱量，在要求苛刻的應用中，每個組件的熱量通常超過 5-10 瓦。
高速信號：數字電路中的快速開關信號由于銅走線中的電阻損耗而產生熱量。
密集布局：緊湊的設計與緊密封裝的組件限制了氣流并捕獲了熱量，尤其是在自然對流最小的內層。
使用多層時，熱量可能會被困在銅平面之間，從而使耗散比更簡單的 2 層或 4 層 PCB 更復雜。讓我們看看解決這些問題的有針對性的策略。
6層PCB散熱技術
有效散熱是熱管理的基礎。以下是為 6 層 PCB 量身定制的一些關鍵技術：
1. 使用銅平面散熱
在 6 層 PCB 中，將一個或多個內部層專用為接地層或電源層可以顯著改善熱量分布。銅的導熱系數約為 400 W/m·K，使其成為向全板散熱的極好材料。較厚的銅層，例如 2 盎司 （70 μm） 而不是標準的 1 盎司 （35 μm），可以通過提供更大的熱質量來吸收和散熱來增強這種效果。
提示：使用導熱墊或過孔將發熱組件直接連接到這些平面，以創建熱量傳播的低電阻路徑。
2. 戰略層疊加設計

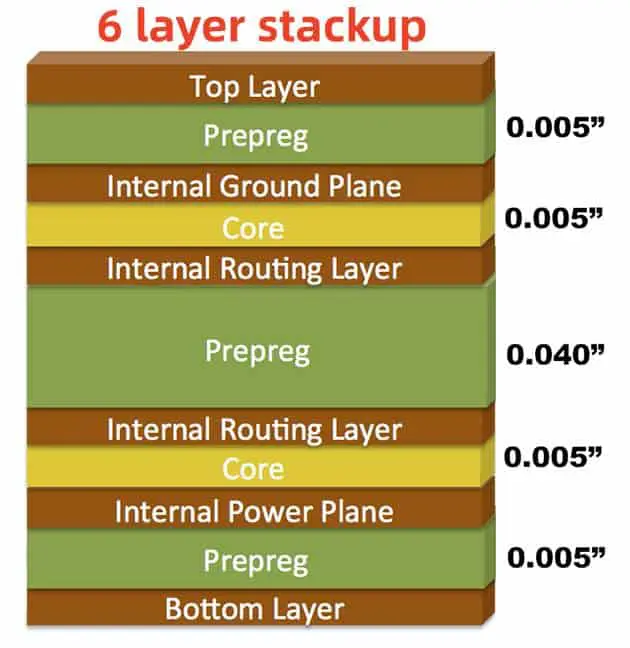

6 層 PCB 中的層排列會影響熱性能。將電源層和接地層放置在更靠近表層的位置，以促進熱量傳遞到外部散熱器或環境。常見的疊加可能是：
第 1 層：信號（頂部）
第 2 層：接地層
第 3 層：信號
第 4 層：信號
第 5 層：電源平面
第 6 層：信號（底部）
這種配置確保來自頂層和底層組件的熱量可以輕松到達平面進行消散。
3. 外部散熱器和冷卻解決方案
對于大功率組件，連接外部散熱器可以改變游戲規則。散熱器增加了可用于散熱的表面積，通常會將組件溫度降低 20-30°C。 確保在組件和散熱器之間使用良好的熱界面材料 （TIM），如導熱膏或墊，以最大限度地減少熱阻，使用優質材料，熱阻可低至 0.5°C/W。
6 層 PCB 熱通孔：傳熱的關鍵
熱通孔是小的電鍍通孔，可將熱量從 PCB 的一層傳導到另一層，通常將表面貼裝元件連接到內部銅平面或電路板的另一側。在 6 層 PCB 中，熱通孔尤為重要，因為熱量會被困在內層。
如何設計熱通孔

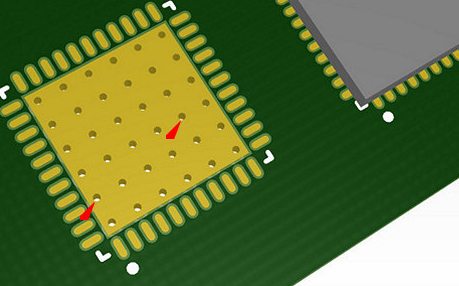

為了獲得最佳性能，請使用多個小通孔（例如，直徑為 0.3 毫米）而不是幾個大通孔。與單個過孔相比，高功率組件下的 5-10 個過孔網格可以減少高達 50% 的熱阻。將它們均勻地間隔開，間距約為 1.2-1.5 毫米，以最大限度地提高熱量分布，而不會影響結構完整性。
用導電環氧樹脂填充過孔或堵塞過孔，以防止組裝過程中焊料芯吸，從而產生氣隙并降低導熱系數。研究表明，與未填充的過孔相比，填充過孔可以將傳熱提高 10-15%。
放置提示
將熱通孔直接放置在 IC 或功率晶體管等發熱元件的正下方或附近。將它們連接到內部平面上的大銅區域，以有效地將熱量分散到整個板上。
用于熱管理的 6 層 PCB 元件放置
在 6 層 PCB 上放置組件的位置可以對熱量管理方式產生很大影響。放置不當會產生熱點，而戰略性放置可確保熱量分布均勻。
元件放置的關鍵準則
間隔熱源：避免將高功率組件聚集在一起。將它們分散到各處以防止局部加熱。例如，如果兩個組件各耗散 5 瓦，則與間隔 5 毫米相比，將它們相距 20 毫米可以將峰值溫度降低 10-15°C。
靠近邊緣的位置：將發熱部件放置在電路板邊緣或氣流更好的區域附近，以允許自然對流帶走熱量。
優先考慮敏感組件：使溫度敏感組件（如精密模擬 IC）遠離熱源，以將其性能保持在指定范圍內（商業級零件通常為 0-70°C）。
通過在規劃布局時考慮熱因素，您可以最大限度地降低過熱風險并提高整體電路板可靠性。
6 層 PCB 熱仿真：預測和預防問題
熱仿真是在制造 6 層 PCB 之前識別潛在熱問題的強大工具。使用 PCB 軟件工具，工程師可以對熱流進行建模、識別熱點并虛擬測試不同的設計配置。
熱仿真的好處
仿真允許您預測各種作條件下的全面溫度。例如，您可以模擬處理器的 10 瓦功耗，并查看結溫是否保持在 125°C 的安全限值以下。 這些數據可幫助您在設計階段的早期通過放置、銅厚度或元件定位進行調整，從而節省時間和成本。
如何執行熱模擬
首先將準確的數據輸入到仿真工具中，包括：
每個組件的功耗值（例如，特定 IC 為 2.5 W）。
材料的導熱系數（例如，標準 FR-4 為 0.3 W/m·K）。
環境溫度和氣流條件（例如，25°C，無強制冷卻）。

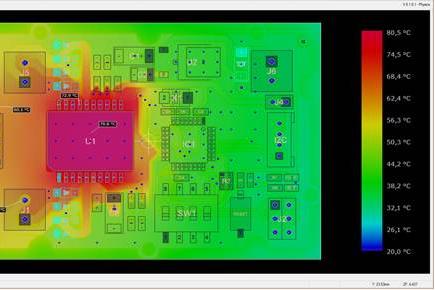

運行仿真以生成電路板的熱圖。尋找超過安全溫度閾值的區域并相應地調整設計，例如添加更多過孔或重新定位組件。
熱性能的 6 層 PCB 材料選擇
6 層 PCB 中使用的材料對其處理熱量的能力起著巨大作用。選擇合適的基板和銅厚度可以顯著提高熱性能。
基材
標準 FR-4 的導熱系數約為 0.3 W/m·K，適用于中低熱量應用。但是，對于高功率設計，請考慮先進材料，例如：
高Tg FR-4：提供更好的熱穩定性，可承受高達 170°C 的溫度，而標準 FR-4 為 130°C。
聚酰亞胺：它的導熱系數為 0.5 W/m·K，非常適合高溫環境。
金屬芯 PCB （MCPCB）：它們使用導熱系數高達 1-2 W/m·K 的金屬基層（通常是鋁），從而大大改善了散熱。
銅厚度
當談到 PCB 銅厚度時，較厚的銅層可以改善熱量擴散。對于功率密集型 6 層 PCB，請在電源層和接地層上選擇 2 盎司甚至 3 盎司銅。與 20 盎司銅相比，這可以將熱阻降低 30-1%，但會增加制造成本。
介電厚度
銅平面之間較薄的介電層使熱量更容易傳遞到內層或電路板的另一側。例如，0.1 毫米的介電厚度比 0.2 毫米提供更好的熱性能，盡管它可能會影響信號完整性，并且必須與電氣要求相平衡。
6 層 PCB 熱管理的其他技巧
除了核心策略之外，這里還有一些提高熱性能的額外技巧：
使用導熱墊：在組件下方放置導熱墊，以改善向 PCB 的熱傳遞。確保正確焊接以避免氣隙，這會使每個間隙的熱阻增加多達 1°C/W。
優化氣流：如果 PCB 安裝在外殼中，請設計通風口或使用風扇來促進氣流，從而將電路板周圍的環境溫度降低 5-10°C。
監控溫度：在測試過程中，使用熱像儀或傳感器測量電路板上的實際溫度。將這些與仿真結果進行比較，以完善您的設計。
構建更酷、更可靠的 6 層 PCB
6 層 PCB 中的熱管理是一項多方面的挑戰，需要仔細規劃和執行。通過利用熱通孔、戰略元件放置和先進材料等技術，您可以有效管理散熱并保持電路板涼爽。熱仿真等工具進一步使您能夠在問題出現之前進行預測和預防，從而確保高性能應用的可靠性。
