HDI 和標準 PCB 之間的主要區別

  • 2025-07-19 09:11:00
  • 瀏覽量:25

印刷電路板是現代電子產品的支柱。隨著技術的進步和設備變得更小、更強大,對高性能 PCB 的需求顯著增加。當今市場上有兩大類 PCB:高密度互連 (HDI) PCB 和標準多層 PCB。這兩種類型都有自己的優勢和特定的應用,了解它們之間的差異對于為您的項目選擇正確的解決方案至關重要。

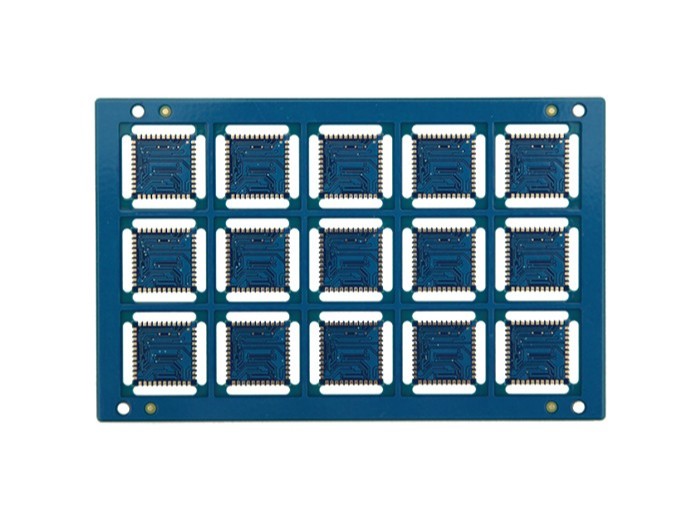

4層HDI 半孔.jpg


什么是標準多層 PCB?

標準的多層 PCB 由三層或多層導電銅箔和絕緣材料層壓而成。這些層通過稱為過孔的鉆孔互連。多層 PCB 因其能夠在緊湊的外形尺寸內支持復雜的電路而廣泛用于電子產品。

標準多層 PCB 的主要特點:

  • 通常為 4 到 12 層,但也可能更多

  • 使用通孔進行互連

  • 適用于中等復雜度的設計

  • 經濟高效且廣泛可用

多層 PCB 常見于消費電子、工業設備、汽車系統等應用。它們?cè)趶?fù)雜性、成本和性能之間提供了極好的平衡。



什么是 HDI PCB?

高密度互連 (HDI) PCB 是一種更先進的電路板類型,允許更高的單位面積布線密度。這是通過使用微孔、盲埋孔以及細線寬和間距來實現的。HDI 技術使設計師能夠創造更小、更輕、更可靠的產品。

HDI PCB 的主要特點:

  • 高布線密度和更細的走線寬度

  • 利用微孔、盲孔和埋孔

  • 支持更薄的基材的更高層數

  • 以更小的外形尺寸實現高級功能

HDI PCB 通常用于智能手機、平板電腦、醫療設備、軍事和航空航天系統以及其他空間和重量是關鍵限制的高性能應用。


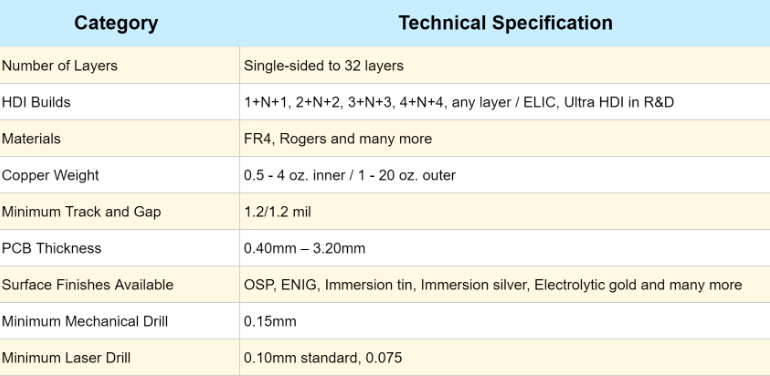

HDI 結構

1+N+1 - PCB 包含 1 個高密度互連層的“堆積”。

i+N+i (i≥2) - PCB 包含 2 個或多個高密度互連層的“構建”。不同層的微孔可以交錯或堆疊。銅填充的堆疊微孔結構常見于要求苛刻的設計中。




主要區別

1. 層結構和密度

標準多層:使用通孔過孔;較低的層密度。

HDI:使用微孔、盲孔/埋孔;更高的層密度和更精細的特征。

2. 尺寸和重量

標準多層:由于傳統的施工方法,更大更重。

HDI:更緊湊、更輕便,非常適合小型化電子產品。

3. 電氣性能

標準多層:適用于許多應用,但僅限于非常高的頻率。

HDI:卓越的信號完整性和更低的電氣噪聲,更適合高速應用。

4. 制造復雜性和成本

標準多層:制造更簡單,通常更便宜。

HDI:需要先進的制造技術;成本較高,但性能卓越。

5. 設計靈活性

標準多層:受過孔尺寸和間距的限制。

HDI:更大的設計靈活性,允許更復雜的電路布局。




使用案例

標準多層 PCB 應用:

  • 消費類電子產品(例如電視、洗衣機)

  • 工業自動化

  • 汽車系統(例如,信息娛樂、電源控制)

  • 電源和控制板

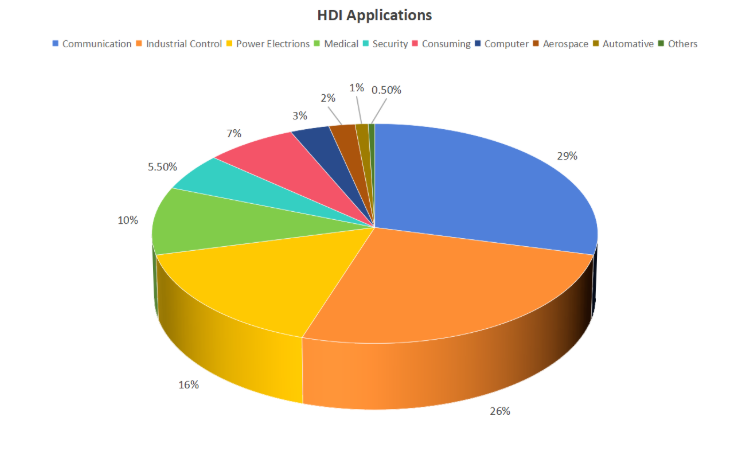

HDI PCB 應用:

  • 智能手機和可穿戴設備

  • 平板電腦和超薄筆記本電腦

  • 先進的醫療設備

  • 航空航天和軍事系統

  • 高速通信設備




為您的應用選擇合適的 PCB

在 HDI 和標準多層 PCB 之間進行選擇時,請考慮以下因素:

  • 設備尺寸: 如果您的產品必須緊湊輕便,HDI 可能是更好的選擇。

  • 信號性能:對于高速或高頻電路,HDI 提供卓越的性能。

  • 成本限制:對于預算受限的更簡單的應用,標準多層 PCB 更經濟。

  • 設計復雜性:如果您的設計需要精細的功能和高互連密度,HDI 更合適。
