ENIG與ENEPIG:最佳PCB表面光潔度選擇的全面比較
在為印刷電路板 (PCB) 選擇正確的表面光潔度時,ENIG(化學鍍鎳沉金)和 ENEPIG(化學鍍鎳化學鍍鈀沉金)之間的決定至關重要。兩種飾面都有獨特的優點,但哪一種最適合您的項目?在本詳細指南中,我們將提供清晰的 ENIG ENEPIG 比較,以幫助您根據成本、可靠性和特定應用等因素做出明智的選擇。無論您是優先考慮 ENEPIG 優勢、評估 ENEPIG 成本、探索 ENEPIG 應用還是評估 ENEPIG 可靠性,這篇文章都涵蓋了這一切。
PCB 表面處理是應用于電路板銅跡線的保護涂層,以防止氧化、確??珊感圆⒃鰪?qiáng)電路板的整體性能。如果沒有適當?shù)谋砻嫣幚?,銅在暴露在空氣中時會腐蝕,導致連接不良和電子設備的潛在故障。表面處理還在促進組裝過程中的焊接和支持高級應用中的引線鍵合方面發揮著作用。
ENIG 和 ENEPIG 是業內最受歡迎的兩種表面處理,因為它們具有出色的可焊性以及與現代高密度 PCB 設計的兼容性。了解它們的差異是根據您的特定需求選擇正確選項的關鍵,無論您是在消費電子產品、航空航天系統還是醫療設備上工作。
ENIG,即化學鍍鎳沉金,是一種廣泛使用的表面處理,由兩層組成:一層鎳(通常為 3-6 微米厚)通過化學鍍工藝沉積,然后是一層薄薄的浸金(約 0.05-0.1 微米厚)。鎳充當屏障,保護下面的銅免受腐蝕,而金層則確保出色的可焊性并防止鎳氧化。
ENIG 因其平坦的表面而受到青睞,非常適合細間距元件和表面貼裝技術 (SMT)。它還支持多次回流焊接循環而不會退化,使其成為許多應用的可靠選擇。然而,一個已知的缺點是可能出現“黑焊盤”問題——這是由金浸過程中鎳層腐蝕引起的缺陷,這會削弱焊點并降低可靠性。
ENEPIG 或化學鎳化學鍍鈀沉金,在 ENIG 的基礎上增加了第三層:鈀。該層通常厚度為 0.05-0.1 微米,沉積在鎳層和金層之間。鈀金充當額外的屏障,防止浸金過程腐蝕鎳層,并有效消除困擾 ENIG 的黑墊問題。
由于這一附加層,ENEPIG 在苛刻的環境中提供了卓越的 ENEPIG 可靠性和增強的性能。它還提供出色的引線鍵合能力,使其成為高可靠性應用的首選。然而,額外的鈀層確實增加了 ENEPIG 的整體成本,這可能是預算敏感項目的一個考慮因素。
為了幫助您在這兩種飾面之間做出決定,讓我們在幾個關鍵因素上分解它們的差異:成分、優點、成本、應用和可靠性。此 ENIG ENEPIG 比較將提供您選擇最佳 PCB 表面光潔度所需的清晰度。
如前所述,ENIG 由鎳層和薄金層組成。化學鍍鎳工藝確保均勻覆蓋,即使在復雜的電路板設計上也是如此,而浸金則提供可焊接表面。該過程相對簡單且廣泛使用,因此廣受歡迎。
另一方面,ENEPIG 在鎳和金之間引入了鈀層。制造過程中的這一額外步驟增加了復雜性,但也增強了飾面的耐用性和耐腐蝕性。鈀層通過化學鍍工藝應用,確保整體厚度和覆蓋范圍一致。

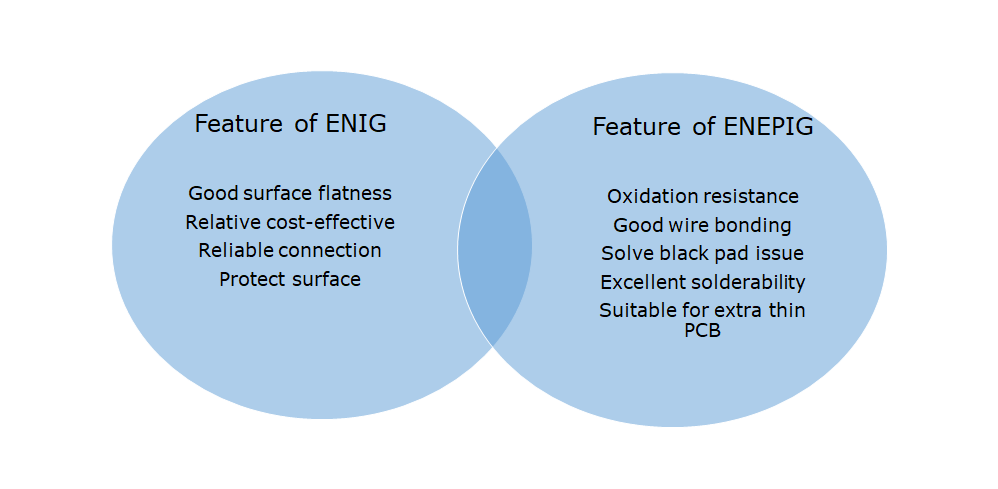

ENIG優勢:
與 ENEPIG 相比具有成本效益,使其適用于廣泛的項目。
細間距和 SMT 元件具有出色的平整度,確保精確焊接。
保質期長,在適當?shù)膬Υ鏃l件下抗氧化長達 12 個月。
兼容多個回流焊循環,不會明顯退化。
ENEPIG優勢:
由于保護性鈀層,消除了 ENIG 的常見問題黑色焊盤缺陷。
卓越的引線鍵合能力,特別是對于金和鋁引線鍵合,鍵合拉力通常超過 10 克。
增強的耐腐蝕性,使其成為惡劣環境的理想選擇。
焊點可靠性更好,研究表明,在高應力條件下,與 ENIG 相比,焊點強度提高了 30%。
ENEPIG 的優勢顯然使其成為可靠性和性能不容談判的應用的絕佳選擇。
成本通常是 PCB 制造的決定性因素,ENIG 和 ENEPIG 在這方面存在顯著差異。ENIG 通常更實惠,因為它涉及更少的材料和工藝步驟。平均而言,與 ENEPIG 相比,ENIG 每平方英尺 PCB 表面積的成本可降低約 10-20%,但確切的定價取決于電路板尺寸、復雜性和體積。
由于額外的鈀層和更復雜的制造工藝,ENEPIG 成本較高。鈀金是一種貴金屬,它的加入會顯著增加材料成本。對于小規?;蝾A(yù)算敏感的項目,這種額外的費用可能不合理。然而,對于無法發生故障的高可靠性應用,從長遠來看,對 ENEPIG 的投資通常會通過降低缺陷率和提高性能來獲得回報。
ENIG 和 ENEPIG 都是通用的,但它們理想的 ENEPIG 應用和 ENIG 用例因項目要求而異。
ENIG 應用:
智能手機、平板電腦和筆記本電腦等消費電子產品,成本和平坦度至關重要。
具有中等可靠性需求和標準作條件的通用 PCB。
原型設計和中小批量生產運行,其中預算限制是一個因素。
ENEPIG 應用:
航空航天、汽車和醫療設備等高可靠性行業,故障可能會造成嚴重后果。
需要引線鍵合的 PCB,例如先進半導體封裝和混合電路。
惡劣環境應用,包括暴露在極端溫度和濕度下的軍事設備。
飾面的選擇應符合您項目的具體要求。例如,如果您正在設計的醫療設備必須完美運行多年,那么 ENEPIG 增強的可靠性使其成為更好的選擇。
在 ENEPIG 可靠性方面,這種表面處理脫穎而出,成為要求苛刻的應用的最佳選擇。鈀層可防止鎳腐蝕,消除可能損害 ENIG 焊點的黑焊盤問題。研究表明,與 ENIG 板相比,ENEPIG 成品板可以承受超過 1,000 次熱循環(從 -40°C 到 125°C)而不會顯著退化,而 ENIG 板在類似條件下循環 700-800 次后可能會出現焊點故障。
ENIG 對于許多標準應用仍然可靠,在受控環境中提供良好的性能。然而,在高應力或高可靠性場景下,其對黑焊盤缺陷的敏感性可能導致意外故障,在次優的工藝控制下,某些批次的故障率高達 1-2%。
為您的 PCB 選擇正確的表面光潔度需要平衡幾個因素。以下是 ENIG ENEPIG 比較過程中需要牢記的主要注意事項:
預算:如果成本是首要考慮因素,ENIG 可以提供更實惠的解決方案,而不會犧牲標準應用的太多性能。
可靠性需求:對于 ENEPIG 可靠性至關重要的項目,例如醫療或航空航天領域,ENEPIG 的較高成本通常是值得投資的。
組裝要求:如果您的設計包括細間距元件或需要引線鍵合,則可能需要 ENEPIG 的卓越功能。
環境條件:暴露在高濕度或極端溫度等惡劣條件下的板材將受益于 ENEPIG 增強的耐腐蝕性。
為確保您為項目選擇最佳飾面,請遵循以下實際步驟:
定義項目的具體要求,包括作環境、可靠性需求和裝配流程。
評估您的預算限制,并確定增加的 ENEPIG 成本是否與您的應用程序的優勢一致。
請咨詢您的 PCB 制造合作伙伴,了解他們對 ENIG 和 ENEPIG 表面處理的工藝能力和質量控制措施。
如果可能的話,使用兩種飾面測試原型,特別是對于高風險項目,以比較實際條件下的性能。
在 ENIG 和 ENEPIG 之間進行 PCB 表面光潔度的選擇取決于了解您項目的獨特需求。ENIG為許多標準應用提供了經濟高效、可靠的解決方案,具有出色的平整度和可焊性。然而,ENEPIG 憑借其卓越的 ENEPIG 可靠性、抗黑焊盤等缺陷以及對高可靠性 ENEPIG 應用的適用性,將性能提升到了一個新的水平。
通過仔細權衡 ENEPIG 的優勢與 ENEPIG 成本,您可以做出明智的決定,確保 PCB 設計的長期成功。無論您是在研究消費類產品還是航空航天關鍵系統,ENIG ENEPIG 比較都能為您提供選擇最佳表面光潔度所需的見解。
