4層PCB中過孔放置的終極指南：優化信號和電力傳輸
- 2025-07-23 15:36:00
- 瀏覽量：13
本指南深入探討了 4 層 PCB 中過孔放置的要點，涵蓋過孔類型、縫合技術、阻抗控制以及電源和信號過孔的具體策略。無論您是經驗豐富的工程師還是 PCB 設計新手，這一綜合資源都將幫助您實現可靠、高效的設計。
4 層 PCB 簡介和過孔放置的重要性

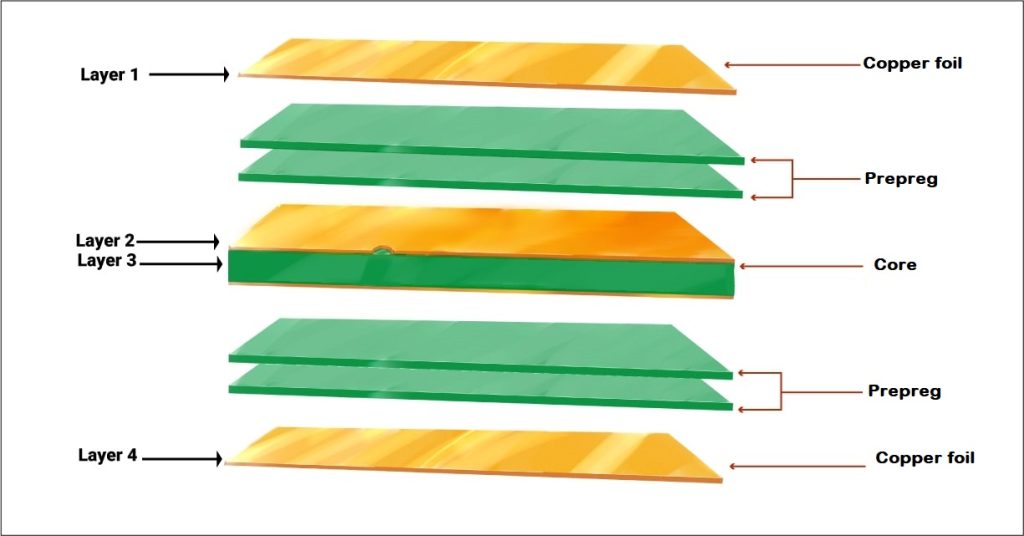

4 層 PCB 因其復雜性和成本效益的平衡而成為許多電子設計的熱門選擇。與 2 層板相比，該配置具有兩個信號層（通常是頂部和底部）和兩個通常專用于電源和接地層的內部層，可提供更好的信號完整性和功率分配。然而，過孔（連接不同層的小導電孔）的放置在決定電路板的整體性能方面起著至關重要的作用。
過孔不僅僅是信號或電源的路徑;如果放置不正確，它們可能會引入噪聲、增加阻抗失配或中斷電力傳輸。正確的過孔放置可確保最小的信號損失、減少電磁干擾 （EMI） 和穩定的功率分配。在本指南中，我們將探討在 4 層 PCB 中放置過孔的最佳實踐，重點是優化信號和電力傳輸。
了解 4 層 PCB 過孔類型
在深入研究貼裝策略之前，有必要了解 4 層 PCB 設計中使用的不同類型的過孔。每種類型都有特定的用途，對信號和電力傳輸?shù)挠绊懸膊煌?/span>
通孔過孔：這些過孔穿過 PCB 的所有層，從上到下連接元件或走線。雖然它們制造簡單，但它們會占用內部層的寶貴空間并引入不必要的電容，這可能會影響高速信號。
盲孔：它們將外層連接到內層，而無需穿過整個電路板。例如，盲孔可以將頂層連接到內部電源層。它們非常適合節省空間，但制造成本更高。
埋孔：埋孔連接內層而不到達外表面。它們可用于在內部平面之間路由信號或電源，但會增加制造成本。
微孔：這些是較小的過孔，通常用于高密度設計。它們通常連接相鄰層，對于最大限度地減少高速應用中的信號路徑長度至關重要。
選擇正確的過孔類型取決于您的設計要求，例如信號速度、電路板密度和預算。對于大多數 4 層 PCB，通孔和盲孔的組合提供了平衡成本和性能的實用解決方案。
4 層 PCB 過孔拼接：增強接地和電源平面
過孔拼接是一種用于跨層連接電源或接地層的技術，可提高電氣和熱性能。在 4 層 PCB 中，內層通常專用于電源和接地，過孔拼接有助于為電流返回創建低阻抗路徑，并減少 EMI 一致性測試。
為什么使用過孔拼接？拼接過孔將接地層或電源層連接在一起，確保整個電路板的參考電位一致。如果沒有適當?shù)钠唇樱哳l信號會產生接地回路或電壓降，從而導致噪聲和信號衰減。此外，拼接通孔通過提供多條散熱路徑來改善散熱。
過孔拼接的最佳實踐：
在 PCB 的邊緣放置拼接通孔以形成“通孔圍欄”，這有助于保護電路板免受外部 EMI 的影響。
將通孔放置在大電流元件或具有大量開關活動的區域附近，以最大限度地減少電壓波動。
空間縫合過孔的間隔約為板上最高頻率信號波長的 1/20。對于 1 GHz 信號，這相當于大約 15 毫米的間距，盡管這可能會根據介電特性而變化。
使用網格圖案在大接地層上縫合過孔，以確保電流分布均勻。
通過有效地實施過孔縫合，您可以顯著增強 4 層 PCB 設計中供電的穩定性和信號完整性。
帶過孔的 4 層 PCB 阻抗控制
阻抗控制對于 4 層 PCB 中的高速信號至關重要，因?yàn)椴黄ヅ鋾?dǎo)致信號反射、串?dāng)_和數據錯誤。過孔雖然是層過渡所必需的，但如果管理不當，可能會引入阻抗不連續性。
過孔如何影響阻抗：過孔在信號路徑中充當小電感器和電容器，改變特性阻抗。對于阻抗為 50 歐姆的典型微帶走線，設計不當?shù)倪^孔可能會將其增加到 60 歐姆或更高，從而導致反射。這種效果在較高頻率下更為明顯，例如 500 MHz 以上的頻率。
使用過孔控制阻抗的技巧：
通過使用盲孔或微孔來傳輸高速信號，從而最大限度地減少過孔長度。較短的過孔會降低電感并保持阻抗更接近目標值。
將接地過孔放置在信號過孔附近，以提供返回路徑并降低環路電感。一個常見的規則是在高速信號過孔的 0.5 毫米范圍內放置接地過孔。
如果可能，避免通過多個過孔布線高速信號，因?yàn)槊看无D(zhuǎn)換都會增加阻抗失配。
在設計階段使用仿真工具對通孔阻抗進行建模。調整過孔直徑（例如，從 0.3 mm 減小到 0.2 mm）或焊盤尺寸有助于將阻抗與走線相匹配。
通過仔細設計通孔的放置和結構，您可以在 4 層 PCB 上保持一致的阻抗，即使在高頻下也能確?？煽康男盘杺鬏?。
4 層 PCB 電源過孔放置：確保穩定的電力傳輸
供電是任何 PCB 設計的基石，在 4 層 PCB 中，電源過孔將組件連接到內部電源層。放置不當會導致電壓下降、噪聲和配電效率低下。
電源過孔放置的關鍵考慮因素：
接近組件：電源過孔應盡可能靠近 IC 和其他大電流器件的電源引腳。這降低了電源路徑中的電阻和電感，從而最大限度地減少了電壓降。例如，在某些設計中，將過孔放置在距離電源引腳 0.5 mm 的范圍內可以將 IR 壓降降低多達 10%。
去耦電容器：將電源過孔放置在去耦電容附近，以確保到電源層的低阻抗路徑。一種常見的做法是在電容器焊盤的每一側放置一個過孔，直接連接到電源層和接地層。
通過尺寸調整：使用更大的過孔進行電源連接，以處理更高的電流。直徑為 0.4 mm 的通孔通常可以承載 1-2 A 的電流，但請向 PCB 制造商咨詢基于銅厚度的具體限制（例如，1 盎司或 2 盎司）。
用于大電流的多個過孔：對于消耗大量電流的組件，例如電源穩壓器，請使用并聯多個電源過孔來降低電阻并改善散熱。
有效的電源過孔放置可確保您的 4 層 PCB 為所有組件提供穩定的電壓，即使在不同的負載條件下也是如此。
4 層 PCB 信號過孔貼裝：最大限度地減少信號損失
信號過孔用于在層之間布線，通常用于 4 層 PCB 中的高速或關鍵信號。不正確的放置會降低信號質量，尤其是對于高于 100 MHz 的頻率。
信號過孔放置策略：
最短路徑：放置信號過孔以在層之間創建盡可能短的路徑。例如，如果從頂層過渡到內部信號層，請使用盲孔以避免不必要的長度。
返回路徑：始終為每個信號過孔提供附近的接地過孔，以保持一致的返回路徑。否則，信號可能會耦合到意外路徑，從而增加串?dāng)_。信號通孔和接地通孔之間的間距通常為0.3-0.5 mm就足夠了。
避免存根效應：通孔過孔的未使用部分可以充當短截線，導致信號反射。如果通孔過孔不可避免，請考慮背鉆以去除短截線或使用盲孔代替。
與其他信號的間距：使信號過孔與其他高速信號過孔保持至少2-3倍直徑的距離，以防止串?dāng)_。對于 0.25 mm 的過孔，這意味著間距為 0.5-0.75 mm。
通過遵循這些準則，您可以最大限度地減少信號損失并保持整個 4 層 PCB 設計的完整性，即使對于要求苛刻的應用也是如此。
過孔放置中要避免的常見錯誤
即使有最好的意圖，某些陷阱也可能會因放置在 4 層 PCB 中而受到損害。以下是一些需要注意的常見錯誤：
過度使用通孔過孔：僅依靠通孔過孔可能會使內層變得混亂并破壞電源和接地層。在可行的情況下使用盲孔或埋孔。
忽略熱效應：如果尺寸或間距不當，大電流過孔可能會發熱。確保過孔周圍有足夠的銅以散熱。
忽視模擬：未能模擬過孔對阻抗或功率傳輸?shù)挠绊懣赡軙?dǎo)致意外的性能問題。在制造之前使用設計工具驗證放置。
間距差：過孔放置得太近會導致制造缺陷或信號干擾。遵循最小間距的設計規則，標準工藝通常約為 0.2-0.3 毫米。
避免這些錯誤將節省時間和資源，同時確保穩健的 4 層 PCB 設計。
掌握過孔貼裝以實現 4 層 PCB 的成功
在 4 層 PCB 中放置過孔是優化信號和功率傳輸?shù)年P(guān)鍵方面。從選擇正確的過孔類型到實施拼接技術、控制阻抗以及戰略性地放置電源和信號過孔，每個決定都會影響電路板的性能。通過遵循本指南中概述的最佳實踐，您可以最大限度地降低噪聲、降低 EMI 并確保電子設計的穩定運行。
請記住，每個項目可能都有獨特的要求，因此請調整這些準則以滿足您的特定需求。通過仔細規劃和對細節的關注，您的 4 層 PCB 可以實現現代應用所需的可靠性和效率。開始將這些 via 貼裝策略整合到您的下一個設計中，并見證您的 PCB 性能飆升。
