印刷電路板 （PCB） 是現代電子產品的支柱，連接組件以創建功能設備。然而，即使是經驗豐富的工程師也可能在 PCB 設計過程中犯錯誤，從而導致代價高昂的延遲、不可靠的性能或制造挑戰。我們探討了七個常見的 PCB 設計錯誤，并提供了避免這些錯誤的實用技巧，確保您的設計穩健、高效且可制造。無論您是為服務器設計高速電路板還是為可穿戴設備設計緊湊型電路，這些見解都將幫助您獲得更好的結果。

1. 組件封裝不正確

錯誤

最常見的 PCB 設計錯誤之一是使用不正確的元件封裝。封裝定義了元件在 PCB 上的物理布局，包括焊盤尺寸、形狀和間距。使用與組件規格不匹配的封裝可能會導致組裝問題，例如組件未對準或焊點不良。例如，設計人員可能會從軟件庫中選擇一個封裝，假設它與特定電容器匹配，但在原型設計過程中卻發現焊盤尺寸太小，導致焊接失敗。

如何避免它

- 驗證封裝數據：始終將組件的數據表與設計軟件中的封裝進行交叉檢查。例如，0805 電阻器通常需要大約 1.2 毫米 x 1.0 毫米的焊盤，但制造商規格的細微變化可能會影響兼容性。
- 使用制造商推薦的封裝：組件制造商通常在其數據表中提供推薦的封裝。盡可能堅持這些以避免不匹配。
- 進行設計審查：讓同事或第三方工程師審查您的原理圖和布局，以在制造前發現封裝錯誤。

2. 走線寬度和間距不足

錯誤

走線寬度和間距對于確保信號完整性和防止短路或串?dāng)_等電氣問題至關重要。一個常見的錯誤是使用對于它們承載的電流來說太窄的走線或走線間距太近，從而導致過熱或信號干擾。例如，在 1 盎司銅層上承載 1A 電流的走線需要至少 0.5 mm 寬，以避免過多的熱量積聚，但沒有經驗的設計人員可能會使用更窄的 0.2 mm 走線，從而有故障的風險。

如何避免它

- 計算走線寬度：使用走線寬度計算器，根據電流、銅厚度和溫升確定合適的寬度。例如，對于 1 盎司銅 PCB 上的 1A 電流，0.5 mm 的走線寬度允許溫升小于 10°C。
- 遵循 IPC 標準：遵守 IPC-2221 指南的最小走線間距，以防止閃絡。對于 50V 電路，走線之間至少保持 0.6 mm 的間距，以避免電弧。
- 仿真高速信號：對于高速設計，使用 SPICE 等仿真工具分析信號完整性，并確保走線間距最大限度地減少串?dāng)_。

3. 元件放置不良

錯誤

元件放置不當可能會導致信號完整性問題、熱問題或組裝困難。例如，將微控制器等高速組件放置在較遠的位置會增加走線長度，這會降低 100 MHz 以上頻率的信號質量。同樣，將電源調節器等發熱組件放置得太近也會導致過熱，從而縮短 PCB 的使用壽命。

如何避免它

- 對相關組件進行分組：將具有功能關系的組件（例如，微控制器及其去耦電容器）靠近放置，以最大限度地減少走線長度。去耦電容器應位于其所服務的電源引腳的 5 毫米范圍內。
- 考慮熱管理：將發熱組件隔開，并將它們放置在熱通孔或散熱器附近。例如，產生 5W 熱量的功率 MOSFET 需要至少 10 mm2 的熱通孔面積才能有效散熱。
- 使用自動放置工具：現代 CAD 軟件提供自動放置功能來優化組件布局，但始終手動查看結果以確保實用性。

4. 忽視信號完整性

錯誤

信號完整性問題，例如噪聲、反射或電磁干擾 （EMI），通常是由于布線實踐不當或接地不充分引起的。例如，在運行頻率為 1 GHz 的高速設計中，50 歐姆傳輸線中的阻抗不匹配可能會導致信號反射，從而降低數據可靠性。忽視接地層或使用不一致的走線寬度可能會加劇這些問題。

如何避免它

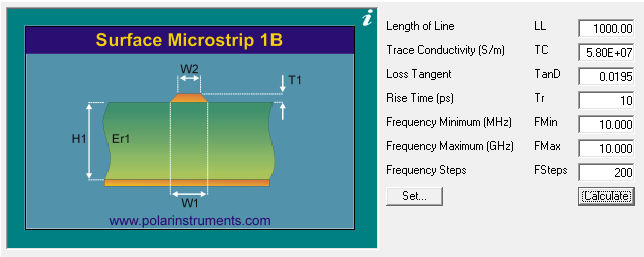

- 保持阻抗控制：使用阻抗計算器設置受控阻抗線的走線寬度。對于 1.6 mm FR4 板上的 50 歐姆微帶，走線寬度通常約為 0.3 mm。
- 實施穩健的接地層：使用連續接地層為信號提供低阻抗返回路徑。除非模數分離需要，否則避免拆分接地層。
- 仔細路由高速信號：保持高速走線短而直，避免 90° 角以降低 EMI。對于差分對，確保走線長度相等于 0.1 mm 以內，以防止信號偏斜。

5. 配電不足

錯誤

配電網絡設計不當會導致電壓下降、噪音或運行不穩定。一個常見的錯誤是將去耦電容器放置在離電源引腳太遠的地方，從而降低其效率。例如，放置在距離微控制器電源引腳 20 mm 處的電容器可能無法濾除 100 MHz 以上的高頻噪聲，從而導致行為不穩定。

如何避免它

- 將去耦電容器放置在靠近引腳的位置：將電容器放置在其所服務的電源引腳 5 毫米以內，最好直接連接到電源平面。
- 使用多個電容器：組合不同值（例如 0.1 μF 和 10 μF）的電容器以濾除各種頻率。
- 設計寬電源走線：對于大電流路徑，請使用更寬的走線或電源層以最大限度地減少電阻。承載 3A 的 1 盎司銅走線應至少寬 1.5 mm，以限制壓降。

6. 忽視可制造性設計 （DFM）

錯誤

不考慮制造限制可能會導致代價高昂的返工或生產延遲。常見的 DFM 錯誤包括銅到邊緣的間隙不足（例如，小于 0.5 mm），這有可能在分板過程中暴露銅，或者使用離元件焊盤太近的通孔，從而導致焊橋。由于返工，這些問題可能會使制造成本增加多達 20%。

如何避免它

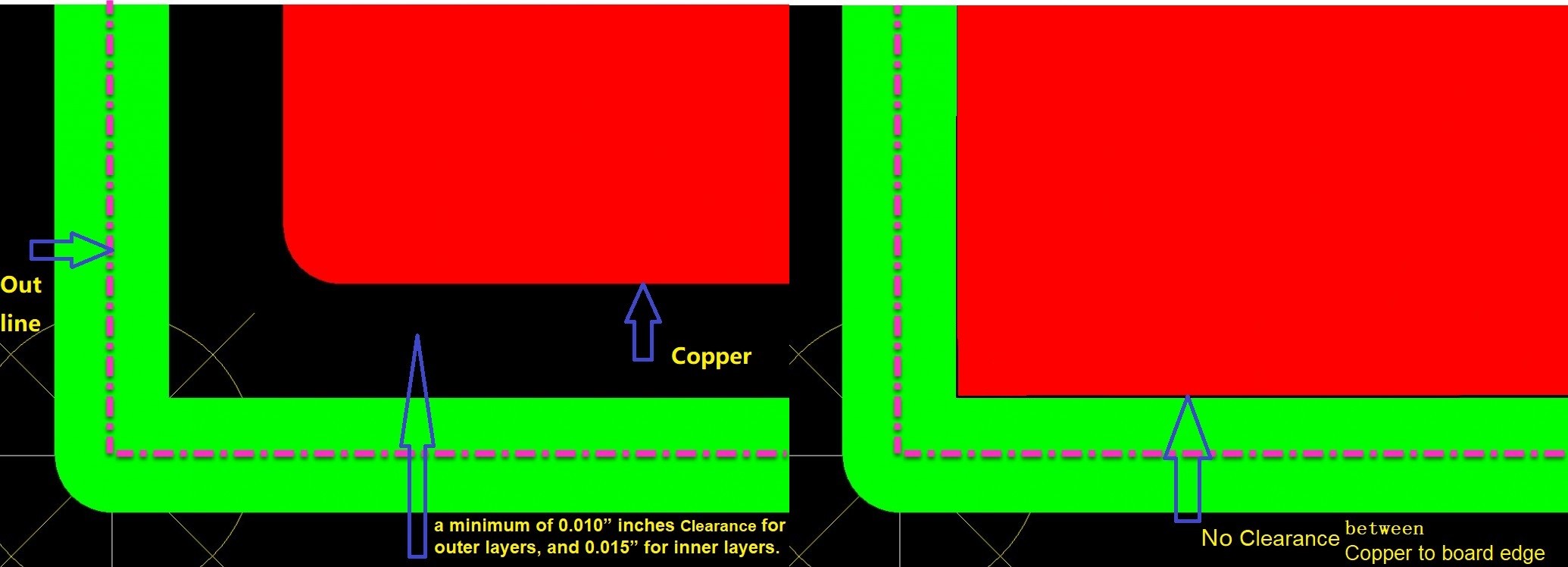

- 遵循 DFM 指南：在設計過程的早期查閱制造商的 DFM 清單。例如，在銅和電路板邊緣之間保持至少 0.5 毫米的間隙，以防止毛刺。
- 執行 DFM 檢查：使用具有內置 DFM 分析功能的 CAD 軟件在生產前識別環形環不足或阻焊層間隙不足等問題。
- 與制造商合作：盡早與您的 PCB 制造商合作，使您的設計與他們的能力保持一致，例如最小鉆孔尺寸（例如，標準過孔為 0.2 毫米）。

7. 跳過設計評審和測試

錯誤

在沒有徹底的設計審查或測試的情況下匆忙投入生產是失敗的根源。即使是經驗豐富的設計人員也可能忽略諸如細線短路或不正確的過孔類型等問題（例如，在不需要時使用盲孔，從而增加 30-50% 的成本）。原型最初可能有效，但由于溫度或振動等未經測試的環境因素，在實際條件下會失敗。

如何避免它

- 進行同行評審：讓多名工程師審查您的原理圖和布局以發現錯誤。第二組眼睛可以發現您可能會錯過的問題，例如不正確的 Via Placements。
- 全面測試原型：使用萬用表、示波器和信號分析儀等工具驗證功能。例如，在 1 GHz 下測試高速信號，以確保不會發生反射。
- 模擬環境條件：對原型進行熱循環（例如 -40°C 至 85°C）和振動測試，以確保預期應用的可靠性。

設計 PCB 是一個復雜的過程，需要注意細節并遵守最佳實踐。通過避免這七個常見錯誤——不正確的封裝、走線寬度不足、元件放置不良、忽視信號完整性、配電不足、忽略 DFM 和跳過審查——您可以創建按預期運行的可靠、可制造的電路板。結合仿真工具，遵循 IPC-2221 等行業標準，并與制造商合作及早發現錯誤。通過這些策略，您將節省時間、降低成本并提供滿足項目目標的高質量電子產品。
