阻焊層應用:耐用性的最佳實踐
在印刷電路板 (PCB) 制造領域,阻焊層是一個關鍵但經常被低估的組件。這種薄聚合物層可保護銅跡線,防止焊橋,并確保電子設備的長期可靠性。然而,要實現耐用且有效的阻焊層需要精度、正確的材料并遵守最佳實踐。

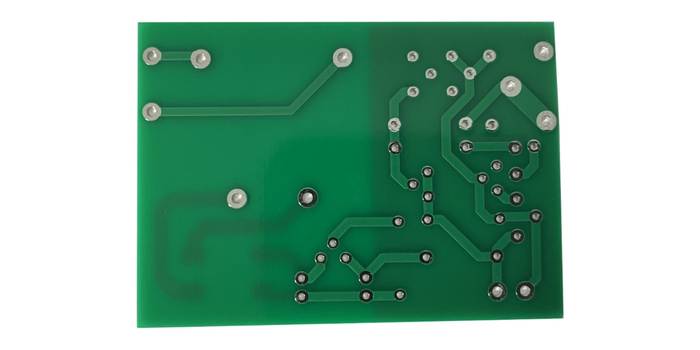

阻焊層,也稱為阻焊劑,是一種應用于 PCB 銅跡線的保護性聚合物涂層。其主要功能是防止氧化、絕緣導電路徑以避免短路,并保護電路板免受濕氣、灰塵和化學品等環境因素的影響。通過覆蓋不需要焊接的區域,阻焊層可確保在組裝過程中精確形成焊點,減少焊橋等缺陷——由過量焊料引起的意外連接。
正確應用阻焊層的重要性怎么強調都不為過。例如,在醫療設備或航空航天電子等高可靠性應用中,耐用的阻焊層可確保在苛刻條件下保持一致的性能。應用不當可能會導致掩模剝落、固化不足或覆蓋不足等問題,從而影響 PCB 的使用壽命和功能。

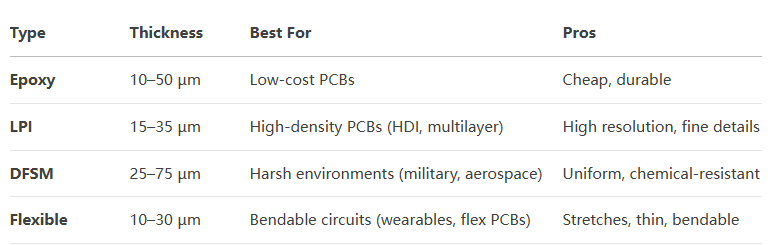

選擇正確的阻焊層類型對于耐用性和性能至關重要。阻焊層的主要類型包括:
- 描述:這是最具成本效益的選擇,通過絲網印刷應用。它使用熱固性環氧樹脂,在熱固化過程中會硬化。
- 應用:適用于設計更簡單的單面或雙面PCB。它具有良好的耐化學性,但對于高密度板的精度較低。
- 優點:成本低,易于應用。
- 缺點:細間距部件的精度有限。
- 描述:LPI 是一種光敏液體,通過絲網印刷、噴涂或窗簾涂層施加,然后暴露在紫外線下以形成精確的圖案。它是現代 PCB 制造中最常見的類型。
- 應用:由于其精度和耐用性,是多層 PCB 和高密度互連 (HDI) 的理想選擇。
- 優點: 高精度、強附著力、耐用的環氧樹脂基成分。
- 缺點: 需要小心固化以避免固化不足的問題。
- 描述: DFSM 是一種預成型的感光薄膜,層壓到 PCB 表面,然后曝光和顯影。它在大面積上提供均勻的厚度。
- 應用:最適合大批量生產或需要較厚阻焊層的電路板,例如厚銅 PCB。
- 優點:厚度一致,對于大規模制造具有成本效益。
- 缺點:對于復雜的表面地形效果較差。
- 描述: 這些掩模的配方可承受彎曲和彎曲,更薄(10-30 微米),可通過絲網印刷或光刻進行應用。
- 應用:用于可穿戴設備或空間受限設備的柔性和軟硬結合 PCB。
- 優點: 高度靈活性,適用于動態應用。
- 缺點: 成本較高,申請流程復雜。
為確保耐用的阻焊層提高 PCB 的可靠性,請?jiān)谠O(shè)計、材料選擇和應用過程中遵循這些最佳實踐。
- 阻焊間隙:在阻焊層邊緣和表面貼裝技術 (SMT) 焊盤之間保持 1.6-2 mil 的最小間隙,以防止掩層侵占,從而導致焊點薄弱。例如,典型的阻焊層孔徑應比銅焊盤大 4 mil(每側 2 mil),以應對 ±2 mil 的套準公差。
- 阻焊擋板:在細間距焊盤之間包括擋障板(1 盎司銅最小 8 mil,2 oz 銅最小 10 mil),以防止焊橋。對于非綠色掩模,請額外添加 1 mil 以確保附著力。
- 通孔帳篷:在 SMT 焊盤附近搭帳篷或塞住通孔,以防止焊料不足,即焊料從焊盤上鉆入開孔,導致連接不良。
- 設計規則檢查 (DRC):運行 DRC 以驗證間隙、大壩尺寸和孔徑尺寸。確保您的設計符合合同制造商 (CM) 的能力。
- 將材料與應用相匹配:對于高可靠性應用(例如軍事或醫療),請使用 LPI 掩模,因?yàn)樗鼈兙哂心陀眯院途取?duì)于成本敏感的項目,環氧液體掩模足以用于更簡單的電路板。
- 考慮環境因素:選擇具有高耐化學性和熱穩定性的材料,例如太陽阻焊油墨,它為重銅 PCB 提供出色的耐熱性。
- 柔性 PCB 的靈活性:對于柔性電路,選擇能夠承受彎曲而不開裂、符合 IPC-SM-840C 耐用性和附著力標準的阻焊層。
- 表面處理:徹底清潔 PCB,去除灰塵或助焊劑殘留物等污染物,這些污染物可能導致附著力差或固化不足。
- 申請方法:
- 絲網印刷:最適合簡單板上的環氧液體面膜。確保墨水分布均勻,避免厚度不均勻。
- 光成像 (LPI):使用紫外線照射和高質量光掩模以實現精度。驗證曝光能量以防止固化不足,從而使面膜發粘且容易剝落。
- 干膜層壓 (DFSM):真空層壓 DFSM 以確保厚度均勻,特別是對于銅厚度為 >3 盎司的重銅 PCB。
- 固化工藝:根據掩模類型使用適當?shù)墓袒瘲l件(例如紫外線、熱或組合)。對于 LPI,固化通常需要 150–200°C 持續 30–60 分鐘。固化不足會降低耐用性,而過度固化可能會導致脆性。
- 重銅 PCB:這些板(銅厚度>3 盎司)由于高導熱性和表面高度差異而帶來挑戰。使用多層薄層 LPI 或 DFSM 以確保覆蓋不開裂。例如,在標準打印之前應用基層以填充基材間隙。
- HDI 板:高密度互連板需要精確的阻焊層應用,以避免小開口或錯位。將激光直接成像 (LDI) 與 LPI 掩模結合使用,可獲得更高的精度,實現 ±50 μm 的配準精度。
- 熱管理:確保阻焊層能夠承受回流焊溫度(高達 260°C)而不會降解。測試熱循環彈性,以防止在運行過程中開裂。

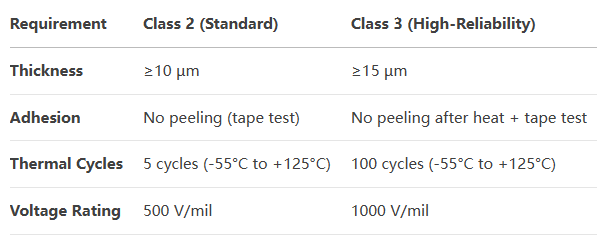

- IPC-SM-840C:遵循此標準進行阻焊層鑒定,涵蓋耐用性、附著力和厚度要求。對于高可靠性應用(3 級),確保掩模符合嚴格的性能標準。
- NCAB 集團規格:對于關鍵應用,采用 NCAB 的 70% 通孔填充等附加要求,以提高惡劣環境中的可靠性。
- 阻焊層厚度:標準 PCB 的目標是 10-30 微米,重銅板的目標是 15-50 微米。避免厚度過大,否則會干擾細間距元件的放置。
即使經過仔細規劃,阻焊層的應用也可能出錯。以下是常見問題和解決方案:
- 間隙不足:小間隙 (<1.6 mil) 會導致掩模侵占焊盤,從而導致焊點薄弱。解決方案:將孔徑擴展 4 mil 并運行 DRC。
- 固化不足:由于紫外線照射或熱量不足,導致面膜發粘或柔軟。解決方案:優化固化參數(例如,對于 LPI,在 150°C 下 45 分鐘)并測試固化后的附著力。
- 注冊錯誤:未對準的掩模會暴露銅或蓋墊。解決方案:使用 LDI 等高級配準技術并保持 ±50 μm 的公差。
- 開裂或剝落:由于熱應力,常見于重銅 PCB。解決方案:使用柔韌、高附著力的面膜并涂抹多層薄層。
- 不完整的過孔帳篷:開孔會導致焊料不足。解決方案:用阻焊層或樹脂帳篷或插頭過孔以確保覆蓋。
我們了解阻焊層應用在確保 PCB 耐用性方面的關鍵作用。我們先進的制造能力,包括最先進的 LDI 設備和對 IPC-SM-840C 標準的遵守,使我們能夠?yàn)闃?biāo)準和復雜的 PCB 提供精確可靠的阻焊層應用。無論您是需要 HDI 設計的快速原型制作,還是需要厚銅板的大批量生產,我們的全球物流和專業知識都能確保您的 PCB 符合最高質量標準。
耐用的阻焊層對于保護 PCB 免受環境損害、防止焊橋和確保長期可靠性至關重要。通過優化設計、選擇正確的材料、應用精確的技術并遵守行業標準,工程師可以顯著提高 PCB 性能。從為高密度電路板選擇 LPI 到解決重銅設計中的挑戰,這些最佳實踐為成功提供了路線圖。通過對細節的仔細關注并與值得信賴的制造商合作,您可以獲得經得起時間考驗的堅固、高質量的 PCB。
