根據Tg值選擇PCB基板

  • 2025-07-18 14:56:00
  • 瀏覽量:40

印刷電路板 (PCB) 是現代電子產品的支柱,選擇正確的基板材料對于確保性能、可靠性和使用壽命至關重要。這一決定的一個關鍵因素是基板的玻璃化轉變溫度 (Tg),它決定了 PCB 在作和制造過程中的耐熱能力。對于工程師來說,了解 Tg 值對于設計滿足特定熱、電氣和機械要求的電路板至關重要。

高TG PCB


什么是 Tg,為什么它很重要?

玻璃化轉變溫度 (Tg) 是由于聚合物鏈遷移率增加,PCB 基板從剛性玻璃狀態轉變?yōu)檩^軟橡膠狀態的溫度范圍。Tg 以攝氏度 (°C) 為單位測量,是一種關鍵的熱特性,會影響基板在熱下的穩定性,特別是在焊接等制造過程中或高溫作環境中。


Tg 太接近或低于工作或焊接溫度的基板有變形、分層甚至失效的風險。例如,標準無鉛焊接工藝通常會達到 200°C 至 260°C 之間的溫度,因此基板的 Tg 必須足夠高以保持結構完整性。此外,Tg 還會影響剛性等機械性能和介電穩定性等電氣性能,使其成為 PCB 材料選擇的基石。

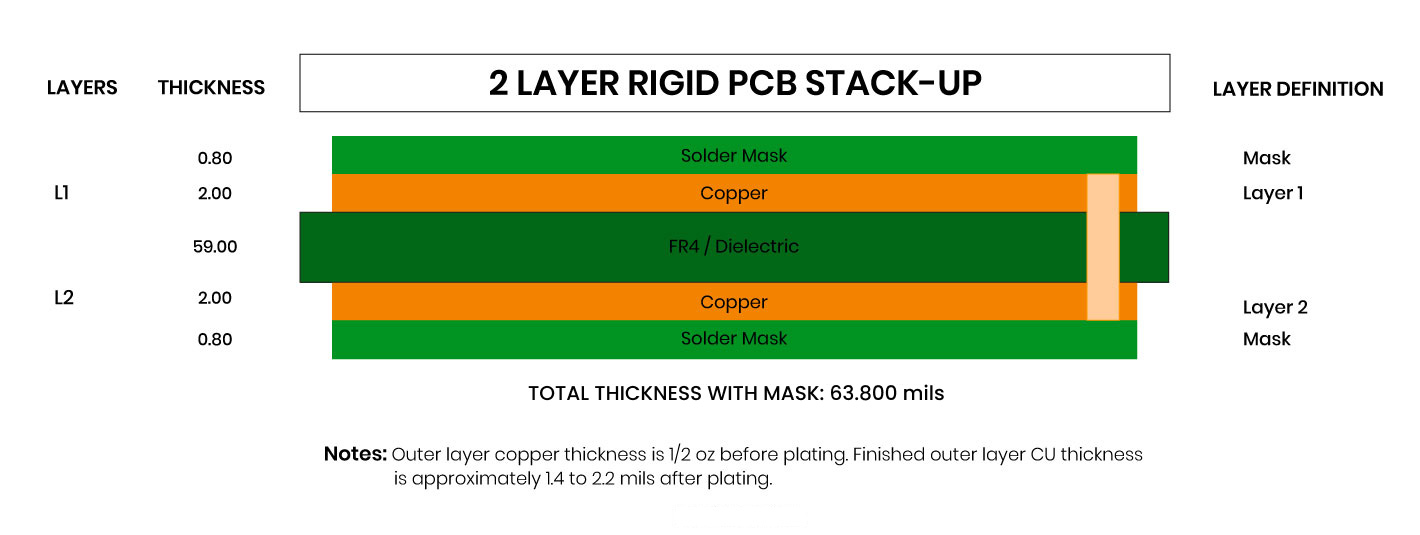

PCB截面




影響PCB基板中Tg的關鍵因素

在選擇基于 Tg 的基板時,工程師必須考慮影響熱性能和整體 PCB 可靠性的幾個因素。下面,我們概述了最關鍵的考慮因素:

1.作環境

PCB應用的環境溫度是Tg選擇的主要驅動因素。對于智能手機或筆記本電腦等通用電子產品,Tg 為 130°C 至 180°C 的標準 FR-4 基板通常就足夠了,因?yàn)檫@些設備通常在 100°C 以下運行。 然而,汽車引擎蓋下電子設備或航空航天系統等可能面臨超過 150°C 溫度的應用需要高 Tg 基板(例如 Tg > 170°C)來確保可靠性。

2. 制造工藝

焊接過程,尤其是無鉛焊接,會使 PCB 暴露在高溫下。Tg 低于焊接溫度(例如,無鉛焊接為 260°C)的基板可能會軟化,從而導致翹曲或?qū)臃蛛x。對于無鉛組裝,我們建議最小 Tg 為 170°C,使用高 Tg FR-4 或聚酰亞胺 (Tg ~250°C) 等先進材料,用于要求更高的工藝。

3. 熱循環

PCB 經受反復加熱和冷卻循環,例如在工業或汽車應用中,需要具有高 Tg 值的基板來抵抗熱應力。較高的 Tg 可降低因熱膨脹和收縮而導致機械故障的風險。例如,Tg 為 280°C 至 350°C 的聚酰亞胺襯底非常適合具有極端熱循環的應用。

4. 電氣性能

Tg 還會影響襯底的介電性能,這對于高頻或高速電路至關重要。具有較高 Tg 值的基板,如 Rogers 4350B (Tg ~280°C),在高溫下保持穩定的介電常數 (Dk) 和低耗散因數 (Df),確保射頻和微波應用中的信號完整性。



常見的 PCB 基板及其 Tg 值

為了幫助工程師做出明智的決策,我們編制了一份流行的 PCB 基板、它們的 Tg 值及其理想應用的列表。每種材料都提供根據特定設計要求量身定制的獨特性能。

1. FR-4 (Tg: 130°C 至 180°C)

FR-4 是一種帶有環氧樹脂粘合劑的編織玻璃纖維布,由于其成本效益和多功能性,它是使用最廣泛的 PCB 基材。標準 FR-4 的 Tg 范圍為 130°C 至 180°C,適用于消費電子、工業控制和低頻應用。然而,其相對較低的 Tg 使其不太適合高溫或高頻設計。

  • 應用:智能手機、個人電腦、家用電器

  • 優點: 成本低,機械強度好,廣泛可用

  • 缺點: 有限的熱性能和高頻性能

2. 高 Tg FR-4(Tg:170°C 至 200°C)

高 Tg FR-4 變體,例如 Isola 370HR,經過精心設計,可承受更高的溫度,使其與無鉛焊接和適度熱循環兼容。這些材料的 Tg 值在 170°C 和 200°C 之間,對于需要提高熱穩定性的應用來說,這是一種經濟高效的升級。

  • 應用:汽車電子、電源、電信

  • 優點: 平衡成本和性能,兼容無鉛焊接

  • 缺點: 仍然僅限于極端高頻或高溫應用

3. 聚酰亞胺(Tg:250°C 至 350°C)

聚酰亞胺襯底以其卓越的熱穩定性而聞名,Tg 值范圍為 250°C 至 350°C。它們非常適合用于高溫環境或需要機械柔韌性的應用中使用的柔性和剛?cè)峤Y(jié)合 PCB。聚酰亞胺還具有出色的耐化學性和低吸濕性。

  • 應用:航空航天、醫療植入物、大功率電子

  • 優點: 高熱穩定性、柔韌性、耐化學性

  • 缺點: 成本較高,制造復雜

4. 羅杰斯層壓板(Tg:280°C 及以上)

羅杰斯層壓板(如 RO4350B 或 RO4003C)是專為射頻和微波應用而設計的高性能基板。由于 Tg 值通常超過 280°C,它們提供穩定的介電性能(Dk ~3.2 至 3.6,Df ~0.002 至 0.003)和出色的熱管理,使其成為高頻電路的理想選擇。

  • 應用:5G 天線、雷達系統、衛星通信

  • 優點: 低信號損耗、高熱穩定性、出色的阻抗控制

  • 缺點: 昂貴、專業的制造要求

5. 陶瓷基板(Tg:不適用)

陶瓷基板,如氧化鋁 (Al2O3) 或氮化鋁 (AlN),沒有傳統的 Tg,因?yàn)樗鼈儾皇腔诰酆衔锏?。然而,它們具有出色的?dǎo)熱性(高達 170 W/m/K)和極端溫度下的穩定性,使其適用于高功率或高頻應用。

  • 應用:LED 照明、電力電子、射頻模塊

  • 優點: 高導熱性、低介電常數

  • 缺點: 脆性、成本高、靈活性有限

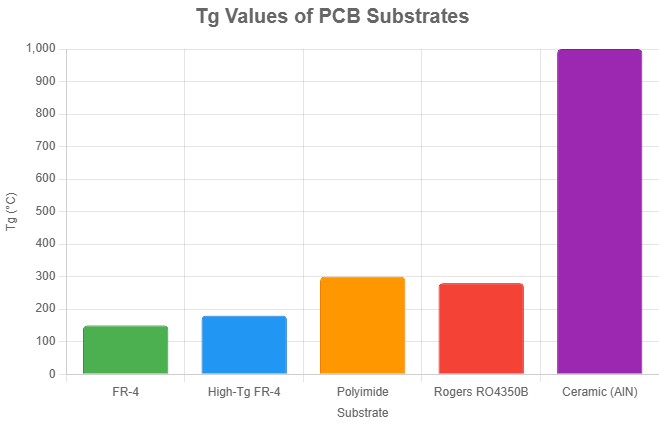

PCB 材料的 Tg 值

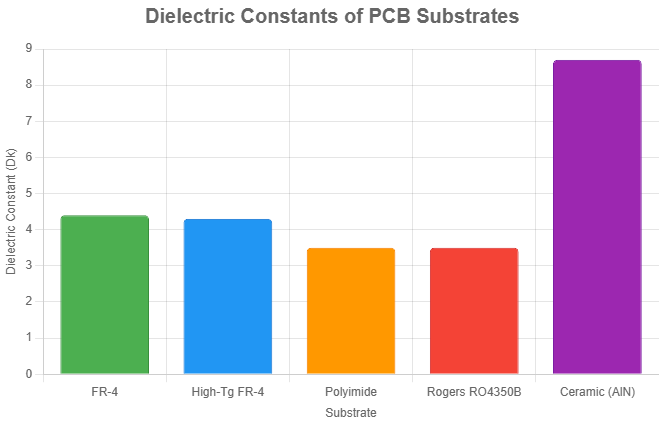

不同 PCB 材料的 Dk 值



基于 Tg 的襯底選擇的實際示例

為了說明 Tg 如何影響襯底選擇,讓我們探索具有特定設計要求的三種真實場景:

示例 1:汽車 ECU(發動機控制單元)

  • 要求:在高達 150°C 的溫度下在引擎蓋下運行,需要無鉛焊接,并能承受熱循環。

  • 所選基材:高 Tg FR-4(Tg ~180°C,例如 Isola 370HR)

  • 原因:180°C 的 Tg 超過了工作溫度和焊接要求,而該材料的成本效益適合大批量生產。其 CTE (~14 ppm/°C) 可最大限度地減少熱循環過程中的應力。

示例 2:5G 基站天線

  • 要求:處理高達 6 GHz 的頻率,需要阻抗控制(50 歐姆),并在溫度高達 80°C 的室外環境中運行。

  • 所選基材:Rogers RO4835 (Tg ~280°C, Dk ~3.5, Df ~0.0037)

  • 原因:高 Tg 可確保焊接和作過程中的穩定性,而低 Dk 和 Df 支持高頻信號完整性?;宓谋⌒荆ɡ?0.254 mm)可實現精確的阻抗控制。

示例 3:柔性醫療可穿戴設備

  • 要求:用于可穿戴設備的柔性 PCB,在中等溫度 (~60°C) 下工作,并且需要生物相容性。

  • 所選基材:聚酰亞胺 (Tg ~300°C)

  • 原因:聚酰亞胺的高 Tg 確保了制造過程中的可靠性,其柔韌性使 PCB 能夠符合器件的形狀。其低吸濕性 (<1%) 增強了潮濕環境下的可靠性。



平衡 Tg 與其他襯底特性

雖然 Tg 是一個關鍵因素,但它并不是唯一的因素。工程師必須平衡 Tg 與其他襯底特性,以實現最佳性能:

  • 介電常數 (Dk):較低的 Dk 值(例如 2.5 至 4.5)可以提高信號傳播速度,這對于高頻應用至關重要。例如,在射頻設計中,Rogers RO4350B 的 Dk 為 ~3.5,優于 FR-4 的 Dk 為 ~4.4。

  • 耗散因數 (Df):較低的 Df(例如,0.002 至 0.025)可減少信號損失。聚酰亞胺 (Df ~0.003) 等高 Tg 材料是高速電路的首選。

  • 熱膨脹系數 (CTE):基板層之間的匹配 CTE(例如,F(xiàn)R-4 為 14-17 ppm/°C)可最大限度地降低熱循環過程中的分層風險。

  • 導熱性:高導熱性(例如,AlN 為 170 W/m/K)對于電力電子設備的散熱至關重要。

通過與 Tg 一起評估這些特性,工程師可以選擇滿足所有設計要求的基板,而不會過度設計或增加成本。



如何支持您的 PCB 基板選擇

我們了解根據 Tg 和其他特性選擇合適的 PCB 基板的復雜性。我們的快速原型制作服務使工程師能夠測試多種基板材料,例如高 Tg FR-4、聚酰亞胺或羅杰斯層壓板,以便在全面生產之前驗證性能。憑借全球物流和與領先材料供應商的合作伙伴關系,我們確保以具有競爭力的價格獲得高質量的基材。我們先進的制造能力,包括精確的阻抗控制和無鉛組裝,甚至支持從 5G 天線到汽車 ECU 的最苛刻的應用。


根據 Tg 值選擇合適的 PCB 基板是設計可靠、高性能電子產品的關鍵步驟。通過了解 Tg 的熱、電和機械影響,工程師可以選擇符合其應用要求的材料,如 FR-4、聚酰亞胺或羅杰斯層壓板。無論您是為消費類電子產品、汽車系統還是高頻射頻電路進行設計,優先考慮 Tg 以及 Dk、Df 和 CTE 等其他特性,都能確保最佳性能和使用壽命。
