了解IPC-A-600:印制板的可接受性標準

  • 2025-07-18 14:44:00
  • 瀏覽量:40

在快節奏的電子制造領域,確保印刷電路板 (PCB) 的質量和可靠性至關重要。IPC-A-600 標準被稱為“印制板的可接受性”,是定義 PCB 質量標準的基石。該標準由電子工業連接協會 (IPC) 制定,提供視覺和尺寸指南,以確保 PCB 滿足從消費電子產品到航空航天系統等現代應用的嚴格要求。在本博客中,我們深入研究了 IPC-A-600 標準,探討了其類別、標準和對工程師的實際影響,同時提供可行的見解來增強您的 PCB 項目。


無論您是設計用于 5G 應用的高速 PCB 還是用于醫療設備的堅固電路板,了解 IPC-A-600 對于滿足行業期望和提供可靠的產品至關重要。讓我們探討一下是什么使該標準成為工程師和制造商的關鍵工具。

什么是 IPC-A-600 標準?

IPC-A-600 標準是全球公認的文件,概述了裸露印刷電路板的可接受性標準。它提供了詳細的視覺和尺寸指南,用于評估 PCB 質量,涵蓋外部和內部特征。與專注于性能和制造規格的 IPC-6012 不同,IPC-A-600 強調目視檢查,使其成為檢查員、制造商和設計師的重要參考。該標準定期更新,最新版本為 IPC-A-600K(2020 年 7 月),融合了微孔技術和柔性 PCB 等進步。


該標準根據 PCB 質量的預期用途將 PCB 質量分為三類,確保電路板滿足其應用的特定可靠性和性能需求。通過遵守 IPC-A-600,制造商可以減少缺陷,簡化與供應商的溝通,并確保符合客戶要求。


三個 IPC-A-600 等級

IPC-A-600 定義了三類 PCB,每類 PCB 都根據最終用途應用具有不同的可接受性標準。了解這些類別對于為您的項目選擇合適的質量級別至關重要。

第一類:通用電子產品

1 類 PCB 專為以基本功能為主要要求且擴展可靠性并不重要的應用而設計。示例包括玩具、低成本小工具或家用電器等消費電子產品。1 類的可接受性標準是最不嚴格的,允許出現輕微的缺陷,例如輕微的焊料橋接或小的表面劃痕,只要它們不損害功能。

- 關鍵標準:最小環形圓環為 0.009 英寸(0.23 毫米),放寬導體間距公差,以及可接受的輕微外觀缺陷。
- 應用:LED 燈、廉價智能手機或簡單的遙控器。

第二類:專用服務電子產品

2 類 PCB 適用于需要延長使用壽命和可靠性能但不間斷運行并不重要的產品。這些板在工業控制、電信設備和汽車系統中很常見。該標準比 1 級更嚴格,對電鍍厚度和導體寬度等特征的公差更嚴格。

- 關鍵標準:最小環形環長為 0.006 英寸(0.15 毫米),更嚴格的阻焊劑覆蓋率,并降低對空隙或裂紋的容忍度。
- 應用:網絡路由器、汽車儀表板或工業傳感器。

第 3 類:高性能電子產品

3 類 PCB 專為持續性能和可靠性不容談判的關鍵應用而設計,例如航空航天、醫療設備和軍事系統。這些電路板經過最嚴格的檢查,對電鍍空隙或介電問題等缺陷的容忍度極低。

- 關鍵標準:最小環形環為 0.002 英寸(0.05 毫米)、精確的導體間距(例如,高密度互連為 0.1 毫米)以及對功能缺陷的零容忍。
- 應用:起搏器、衛星系統或航空電子控制單元。

IPC-1-2-3-概述


IPC-A-600 中的關鍵可接受性標準

IPC-A-600 標準涵蓋了評估 PCB 質量的廣泛標準。下面,我們重點介紹工程師在檢測過程中應關注的最關鍵方面。

外部可觀察條件

評估外部特征,如導體圖案、阻焊劑和表面光潔度,以確保外觀和尺寸合規性。例如:

- 導體寬度和間距:3 類 PCB 要求最小導體間距為 0.1 mm,以防止高速電路中的信號干擾(例如,信號速度超過 10 Gbps 的 5G 應用)。
- 阻焊劑覆蓋率:在 3 類電路板中,阻焊劑的錯位暴露的相鄰導體不得超過 0.05 毫米。
- 表面光潔度:
ENIG(化學鍍鎳金)等常見表面處理必須具有 3-6 μm 的鎳厚度和 0.05-0.2 μm 的金厚度,以確??煽啃?。


內部可觀察條件

內部特征,如電鍍厚度和介電完整性,需要進行微觀切片分析。關鍵標準包括:

- 電鍍通孔 (PTH) 質量:3 類板要求 PTH 的最小鍍銅厚度為 25 μm,以確保強大的電氣連接。
- 介電分離:層間距必須至少為 0.08 mm,以防止多層板短路。
- 微孔完整性:對于高密度互連 (HDI),微孔的空隙必須不超過通孔直徑的 10%。


常見缺陷及其影響

焊料橋接、測量或分層等缺陷會影響 PCB 性能。例如,3 類電路板中的焊接橋接會導致信號串擾,從而降低高頻電路(例如 2.4 GHz Wi-Fi 模塊)中的信號完整性。IPC-A-600 提供了詳細的插圖,將缺陷分類為可接受、不合格或需要返工。



為什么 IPC-A-600 對工程師如此重要

遵守 IPC-A-600 為工程師和制造商提供了多項優勢:

- 一致性和溝通:該標準為討論 PCB 質量提供了一種通用語言,減少了制造商和客戶之間的爭議。
- 成本效益: 通過及早發現缺陷,制造商可以避免代價高昂的返工或報廢電路板。例如,在檢測過程中檢測到不合格的環形環(例如,比規格低 0.001 英寸)可以防止組件安裝失敗。
- 法規遵從性:3 類 PCB 通常符合醫療設備的 FDA 質量體系或軍事應用的 MIL-PRF-31032 等標準。
- 創新支持:IPC-A-600K 的更新,例如微孔和柔性 PCB 的標準,支持可穿戴設備和物聯網模塊等尖端技術。

對于工程師來說,掌握 IPC-A-600 可確保設計滿足客戶期望,并在實際條件下可靠運行,無論是在 1 MHz 還是 10 GHz 下運行。



應用 IPC-A-600 的實用技巧

要在 PCB 項目中有效實施 IPC-A-600,請考慮以下提示:

1. 盡早選擇合適的類別:在設計階段確定 PCB 類別,以符合應用要求。例如,用于衛星系統的 3 類電路板比用于玩具的 1 類電路板需要更嚴格的公差(例如,0.05 mm 的導體間距)。
2. 投資培訓:IPC-A-600 認證計劃,例如認證 IPC 專家 (CIS),使檢查員具備識別龜裂或電鍍空隙等缺陷的技能。
3. 使用自動檢測工具:自動光學檢測 (AOI) 系統可以以 0.01 毫米的精度測量導體寬度,確保符合 IPC-A-600 標準。
4. 與制造商合作:與您的 PCB 供應商密切合作,確定可接受性標準,特別是阻抗控制等定制要求(例如,射頻電路為 50 歐姆± 10%)。
5. 文件檢查:維護檢查結果的詳細記錄,包括缺陷類型和測量結果,以將問題追溯到制造過程。

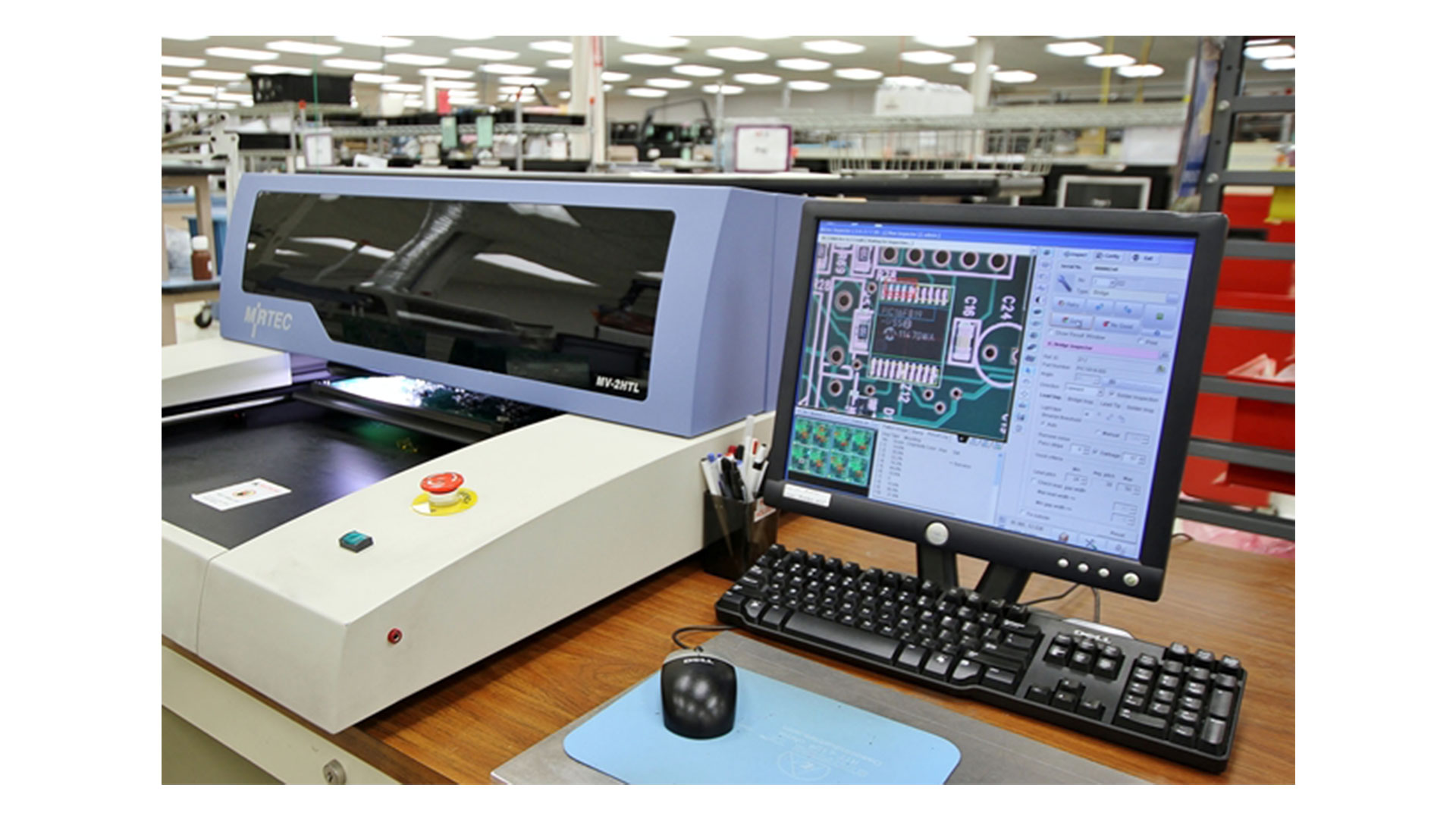

AOI 系統



我們了解提供滿足 IPC-A-600 嚴格要求的 PCB 的重要性。我們先進的制造設施和快速原型制作服務確保工程師能夠精確地達到 1 級、2 級或 3 級質量。通過全球物流和實時生產跟蹤,我們簡化了從設計到交付的流程,支持醫療設備和 5G 基礎設施等高可靠性應用。我們的專家團隊與您合作,驗證關鍵參數,例如阻抗值(例如,差分對的 100 歐姆)或微孔完整性,確保您的電路板符合 IPC-A-600 標準并在現場完美運行。


IPC-A-600 標準不僅僅是一套指南,還是實現卓越 PCB 制造的藍圖。通過了解其類別、標準和實際應用,工程師可以設計和檢查滿足當今高性能電子產品需求的電路板。無論您是在開發 1 類消費電子設備還是 3 類航空電子系統,IPC-A-600 都能為您提供質量、可靠性和創新能力。
