熱應力測試:驗證極端條件下的PCB可靠性

  • 2025-07-18 14:37:00
  • 瀏覽量:39

印刷電路板 (PCB) 是現代電子產品的支柱,為從智能手機到航空航天系統的所有產品提供動力。然而,它們在極端條件下(例如高溫、快速熱循環或惡劣環境)下的可靠性可以決定產品的成功或失敗。熱應力測試是確保 PCB 能夠承受這些挑戰、防止代價高昂的故障并確保長期性能的關鍵過程。在本博客中,我們探討了熱應力測試的重要性、其關鍵方法以及它如何驗證要求苛刻的應用的 PCB 可靠性。


無論您是為消費電子產品還是關鍵任務系統進行設計,了解熱應力測試都可以幫助您構建堅固、可靠的 PCB。讓我們深入了解此過程的要點,并為工程師揭示實用的見解。



為什么熱應力測試對 PCB 可靠性很重要

PCB 在不同的環境中運行,從汽車發動機艙的高溫到航空航天應用的冰凍高度。如果沒有嚴格的測試,熱應力可能會導致焊點斷裂、過孔裂紋或材料分層等故障。根據 IPC-6012 等行業標準,高性能 HDI PCB 的熱可靠性是不容談判的,特別是在醫療和軍事系統的 3 類應用中,故障會危及人類安全。


熱應力測試模擬真實條件,以便在批量生產之前識別弱點。通過將 PCB 暴露在極端溫度和快速轉換下,工程師可以查明故障模式、優化設計并確保符合 JEDEC 和 MIL-STD 等標準。例如,一項研究發現,如果管理不當,-40°C 和 +125°C 之間的熱循環會使焊點壽命縮短多達 50%。這些數據強調了為什么主動測試對于可靠性至關重要。

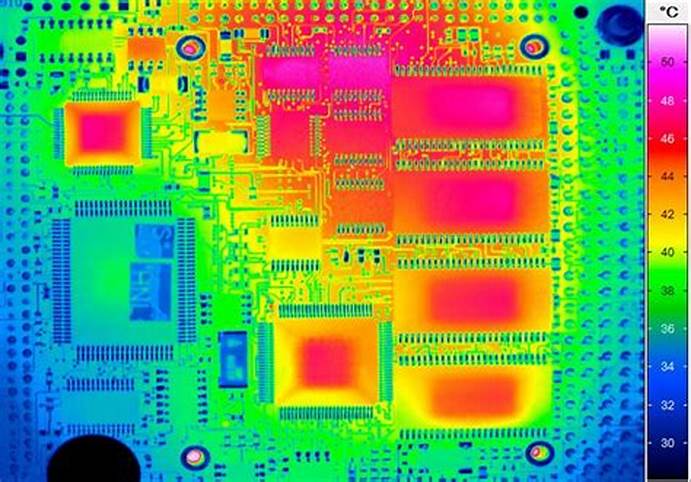

熱應力測試




關鍵熱應力測試方法

熱應力測試包含多種方法,每種方法都旨在評估 PCB 可靠性的特定方面。下面,我們概述了最常見的技術及其應用。

熱循環測試

熱循環涉及使 PCB 在數百或數千次循環中經歷重復的溫度波動,通常在 -65°C 至 +125°C 之間。該方法模擬 PCB 在其使用壽命期間所經歷的熱應力,例如消費類設備中的電源打開和關閉。目標是評估由熱膨脹系數 (CTE) 差異引起的焊點、過孔和基板材料的疲勞。


例如,具有 FR-4 基板 (CTE ~14 ppm/°C) 和銅走線 (CTE ~17 ppm/°C) 的 PCB 在溫度波動期間可能會在焊點處承受應力。根據 JEDEC JESD22-A104,測試可能涉及 1,000 次循環,轉變速率為每分鐘 10°C。焊點中的微裂紋或分層等故障通過電氣測試和循環后的微觀截面分析來檢測。


熱沖擊測試

與熱循環的逐漸轉變不同,熱沖擊測試使 PCB 暴露在快速溫度變化中,通常每分鐘超過 15°C。這種方法模擬了極端場景,例如衛星中的 PCB 從陽光過渡到陰影。根據 IPC-TM-650 方法 2.6.7 等標準,測試在溫度范圍為 -55°C 至 +150°C 的雙室系統或液體浴中進行。


熱沖擊對電鍍通孔 (PTH) 尤其苛刻。2017 年 IEEE 的一項研究發現,由于 CTE 不匹配,從 -40°C 到 +160°C 的快速轉變使 PTH 失敗率增加了 30%。測試后的顯微切片揭示了桶開裂或分離等問題,確保在組裝前確保 PTH 的完整性。

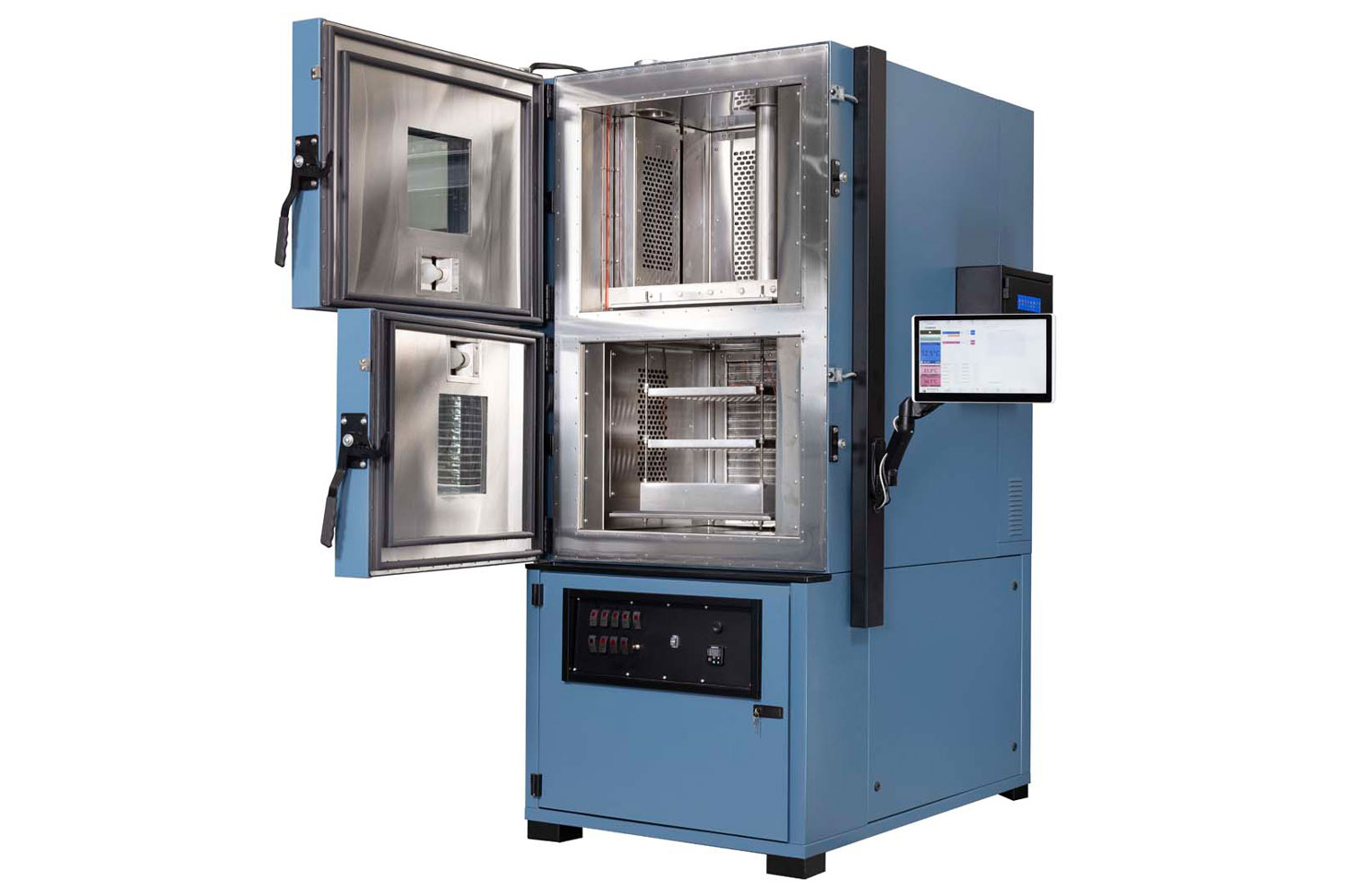

熱沖擊室


老化測試

老化測試使 PCB 長時間承受高溫(例如 125°C)和電應力,通常為 24-168 小時。此方法可識別可能導致早期故障的潛在缺陷,例如弱組件或制造缺陷。老化對于航空航天等高可靠性應用來說很常見,在這些應用中,單個故障就可能是災難性的。


例如,老化測試可能會在 PCB 的導體上施加 500VDC,同時保持 105°C 以模擬最壞情況下的工作條件。持續監測可檢測絕緣擊穿或組件退化等異常情況,確保只有堅固的 PCB 才能到達現場。


熱膨脹系數 (CTE) 測試

CTE 測試使用熱機械分析 (TMA) 等工具測量 PCB 材料如何隨溫度變化而膨脹或收縮。這對于多層 PCB 至關重要,因為層壓板、銅和焊料之間不匹配的 CTE 會導致應力。典型的測試是以 10°C/min 的速度將 6.35 mm x 6.35 mm 樣品從 105°C 加熱到 250°C,記錄膨脹以確保其保持在可接受的范圍內(例如,<50 ppm/°C 玻璃后轉變)。


高 CTE 錯配會導致 THROUGH 斷裂或分層。例如,陶瓷基板 (CTE ~7 ppm/°C) 是高溫應用的首選,以最大限度地減少應力,這與 FR-4 不同,F(xiàn)R-4 在 150°C 以上可能會變形。

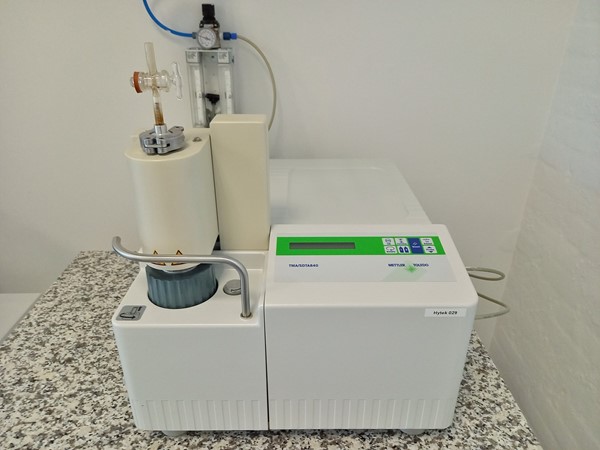

TMA




熱應力測試發現的常見失效模式

熱應力測試揭示了幾種影響 PCB 可靠性的故障模式。了解這些有助于工程師設計更穩健的電路板。

- 焊點疲勞:反復的熱循環會導致焊球界面的應力集中,從而導致微裂紋或開路。2022 年的一項研究指出,由于疲勞,無鉛 SAC305 焊點在 -40°C 和 +125°C 之間循環 1,500 次后失效。

- 通孔和 PTH 開裂:鍍銅和基板材料之間的 CTE 不匹配會導致通孔或 PTH 斷裂,尤其是在熱沖擊下。高深寬比過孔特別容易受到攻擊,在溫度快速變化中,故障率會增加 20%。

- 分層:極熱會導致層壓板層之間分離,從而削弱 PCB 的結構完整性。這在暴露于 150°C 以上溫度下的低 Tg 基材中很常見。

- 組件故障:熱感應應力(如 IC 中的電遷移)會導致即時或長期的組件故障,從而縮短 PCB 的使用壽命。

通過及早發現這些問題,工程師可以調整材料、布局或制造流程以提高可靠性。



熱應力測試的行業標準

遵守行業標準可確保一致、可靠的測試結果。主要標準包括:

- IPC-TM-650 方法 2.6.8:指定使用 288°C 的浮焊法對 PTH 進行熱應力測試 10 秒,然后進行顯微切片分析以檢查是否有裂紋或分離。

- JEDEC JESD22-A104:管理熱循環測試,定義半導體封裝和 PCB 的溫度范圍(-65°C 至 +150°C)、循環計數和轉變速率。

- MIL-STD-202:概述了軍用級 PCB 的環境應力測試,包括熱沖擊和濕度,以確保在極端條件下的耐用性。

- IEC 60068:涵蓋環境測試,包括熱循環和沖擊,以及針對耐熱、抗振動和耐濕性的特定協議。

符合這些標準可確保 PCB 在其預期應用(從消費電子產品到關鍵基礎設施)中滿足性能預期。




設計熱可靠 PCB 的實用技巧

為了最大限度地提高熱應力下的 PCB 可靠性,請考慮以下設計策略:

1. 匹配 CTE 值:為基板、導體和焊料選擇具有相似 CTE 的材料。例如,與標準 FR-4 (Tg ~130°C) 相比,使用高 Tg FR-4 (Tg >170°C) 可降低應力。

2. 優化過孔設計:使用低縱橫比過孔,并確保適當?shù)腻冦~厚度(例如 25 μm),以最大限度地減少熱沖擊過程中的開裂。

3. 加強熱管理:結合熱通孔、散熱器或金屬芯基板,使熱量均勻散發,防止加劇應力的熱點。

4. 仿真熱性能:在原型設計之前,使用 Cadence OrCAD 等概率建模工具預測熱熱點和應力點。

5. 盡早并經常測試:對原型試樣進行熱應力測試,以便在全面生產之前發現問題,從而減少代價高昂的召回。

這些實踐以數據和標準為基礎,幫助工程師構建能夠承受極端條件的 PCB。



熱應力測試不僅僅是一個質量保證步驟,它還是苛刻環境中 PCB 可靠性的基石。通過您的設計充滿信心地實現生活。
