4層板疊層結構厚度如何影響電子設備的 “芯” 性能?

  • 2025-07-18 14:28:00
  • 瀏覽量:35

當你拿起手機、平板,或是拆開智能音箱、工業控制器,那塊小巧卻至關重要的四層 PCB 板,正默默操控著設備的每一項功能。在 PCB 批量工廠里,四層板的層疊厚度,可不是簡單的數字,而是關乎信號傳輸、散熱效率、機械強度的 “性能密碼”。從 1.0mm 的輕薄款,到 2.0mm 的 “硬核” 版本,每一種厚度都有獨特的應用場景,背后藏著工程師們的精心設計。



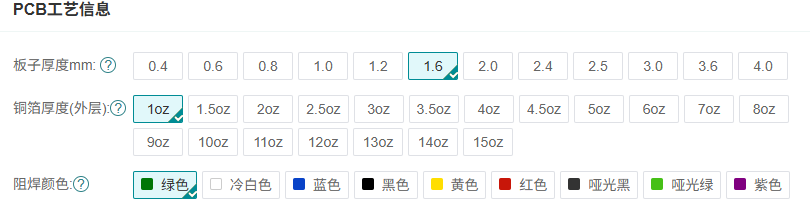

常規厚度:1.0mm - 2.0mm,平衡性能與成本

在電子產品的 “厚度之戰” 中,1.0mm 的四層板堪稱 “輕薄先鋒”。以智能手表為例,內部空間寸土寸金,PCB 批量工廠選用超薄 FR-4 基板(0.1mm),配合 0.2mm 的 PP 片層壓,將四層板壓縮到極致。這種設計讓手表在保持功能完整的同時,厚度控制在 10mm 以內,佩戴更舒適。但輕薄也有代價 —— 層間距離小,信號串?dāng)_風險增加。為解決這一問題,捷配 PCB 在設計時優化線路布局,采用 0.08mm 的細線路(比頭發絲還細),并增加接地層屏蔽,確保藍牙、Wi-Fi 信號穩定傳輸。


對于工業控制、通信基站這類 “性能至上” 的設備,1.6mm 或 2.0mm 的四層板更受歡迎。在工業自動化生產線的控制器中,2.0mm 厚的四層板像堅固的 “盾牌”,能承受劇烈振動(振幅 ±2mm)和高低溫沖擊(-40℃至 85℃)。這得益于較厚的基板和更寬的層間距離(0.3mm),既能增強機械強度,防止線路斷裂,又能提升電磁屏蔽能力,保障信號傳輸穩定。

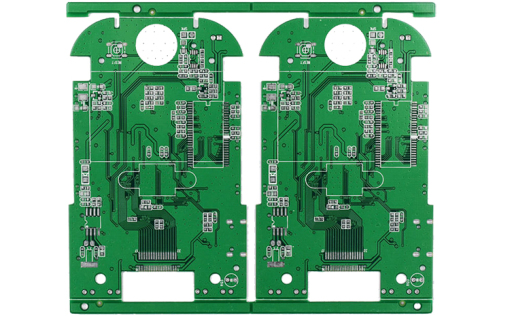

定制厚度:滿足特殊場景的 “個性之選”

在一些對厚度有特殊要求的領域,PCB 批量工廠也能提供定制化方案。醫療設備中的植入式心臟起搏器,對 PCB 板的厚度、可靠性要求近乎苛刻。捷配 PCB 為這類產品定制 0.8mm 的超薄四層板,采用聚酰亞胺(PI)柔性基板,不僅能貼合人體復雜形狀,還具備出色的生物相容性。同時,通過優化層疊結構,將電源層、信號層合理分布,確保在狹小空間內實現高效供電與精準信號傳輸。


在汽車電子領域,隨著新能源汽車的發展,車載充電器、電池管理系統對 PCB 板的散熱和功率承載能力提出挑戰。針對這一需求,部分 PCB 批量工廠推出 2.4mm 厚的四層板,中間兩層采用 2oz 厚銅(比常規厚一倍),增強電流承載能力;同時,選用高導熱系數的基板材料(如陶瓷填充的 FR-4),配合 0.4mm 的層間距離,散熱效率比普通四層板提升 40%。這種設計能有效降低芯片溫度,延長設備使用壽命,滿足汽車在高溫、高負載環境下的穩定運行需求。



厚度選擇:電氣、機械、成本的 “三角博弈”

PCB 批量工廠在確定四層板厚度時,要在電氣性能、機械強度、制造成本之間找到平衡點。對于高頻電路(如 5G 通信模塊),較厚的板雖能減少信號串?dāng)_,但會增加傳輸延遲。工程師需通過仿真軟件精確計算,確定最佳層間距離。例如,在設計 1GHz 的射頻電路時,選用 1.6mm 厚的四層板,通過優化層疊參數,可將信號傳輸損耗降低 10%,反射系數控制在 - 20dB 以下,確保信號質量。


機械強度也是關鍵考量因素。在航空航天設備中,PCB 板要承受劇烈振動和高加速度,必須具備足夠厚度。某衛星通信設備選用 2.0mm 厚的四層板,經過嚴苛的機械振動測試(頻率 20 - 2000Hz,加速度 20G),仍能保持線路連接穩定,無斷路、短路故障。


當然,成本也是不可忽視的因素。較厚的板需要更多原材料,制造工藝也更復雜。在普通消費電子產品中,為控制成本,工程師會在滿足性能要求的前提下,選擇最薄的可行厚度。如智能音箱的四層板,通過優化設計,選用 1.2mm 厚度,既能保證音質傳輸穩定,又能將成本降低 15%,提升產品市場競爭力。


在 PCB 批量工廠里,四層板的層疊厚度是一門融合科學與藝術的學問。從輕薄便攜的消費電子,到堅固可靠的工業設備,每一種厚度都承載著特定的使命。而像捷配 PCB 這樣的行業先鋒,正通過不斷創新工藝,讓四層板在有限的厚度里,發揮出無限的性能潛力,為電子設備的升級換代注入強大動力。
