如何修復損壞的PCB走線:分步教程

  • 2025-07-17 14:52:00
  • 瀏覽量:51

印刷電路板 (PCB) 是現代電子產品的支柱,使從智能手機到工業機械的設備都能無縫運行。然而,損壞的 PCB 走線(連接元件的細銅路徑)可能會中斷電流,從而導致故障或完全設備故障。無論是由物理應力、腐蝕還是過熱引起的,痕跡損壞并不總是意味著電路板無法挽救。借助正確的工具和技術,工程師可以修復這些關鍵路徑并恢復功能。



了解 PCB 走線損壞

PCB 走線是精密的銅路徑,通常為 0.1 mm 至 0.5 mm 寬,可在元件之間傳導電信號。這些痕跡的損壞可能由于以下幾個原因而發生:

- 身體壓力:設備掉落或在組裝過程中處理不當可能會導致走線破裂或斷開。例如,插入插件板時用力過大可能會使 0.2 mm 的走線斷裂。

- 腐蝕:暴露于濕氣或化學品(如漏液的電解電容器)會腐蝕銅走線,增加電阻并破壞信號完整性。

- 過熱:焊接過程中長時間暴露在高溫下(例如,在 260°C 以上超過 10 秒)會抬起或燒毀走線,尤其是在 FR4 基材上。

- 糟糕的設計:大電流應用的走線寬度不足(例如,承載 2 A 電流的 0.3 mm 走線)會導致過熱和故障。

了解損壞的原因有助于確定最佳修復方法。例如,腐蝕可能需要大量清潔,而干凈的斷裂可能只需要一根跳線。

損壞的 PCB 走線




所需工具和材料

在開始維修之前,請收集以下工具和材料以確保精度和安全性:

- 烙鐵 (15-30 W):溫控焊接臺非常適合精細工作。使用細頭(例如 1 毫米)以獲得精度。

- 焊料和助焊劑:使用松香芯焊料(直徑 0.5-1 mm)和液體助焊劑確保接頭清潔。

- 萬用表:對于測試連續性至關重要(例如,電阻< 1 Ω表示連接良好)。

- 導電墨水筆:對于小痕跡修復,銀基筆的電阻較低(超過 1 毫米的 0.2-3 Ω)。

- 跳線: 30 AWG 繞線非常適合橋接較大的斷裂。

- 銅帶:背膠膠帶(0.1-0.5 mm 厚),用于更換抬起的走線。

- 精密鑷子:用于處理細線和組件。

- 異丙醇 (99%):用于清洗腐蝕和助焊劑殘留物。

- 放大鏡或顯微鏡:檢查小至 0.1 毫米的痕跡。

- UV 阻焊層和保形涂層:保護修復區域免受環境破壞。

手頭有這些工具可以簡化維修過程并最大限度地降低進一步損壞的風險。

維修套件




修復 PCB 走線的分步指南


第 1 步:診斷損壞

首先在良好的照明下目視檢查 PCB。使用放大鏡或顯微鏡發現裂縫、燒傷或腐蝕。例如,腐蝕的痕跡可能顯得暗淡或發綠,而燒焦的痕跡可能會變黑。

接下來,在連續性模式下使用萬用表確認中斷。將探針放在可疑跡線的兩側;沒有嗶嗶聲或無限電阻表示開路。例如,一條健康的 10 mm 走線的電阻應小于 0.5 Ω。

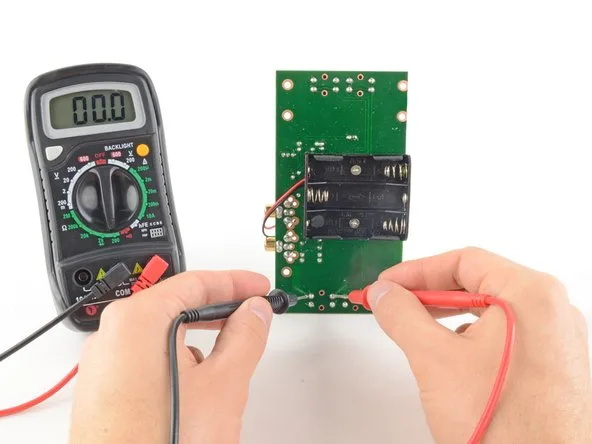

萬用表


第 2 步:清潔受損區域

清潔受損走線周圍的區域,以去除腐蝕、阻焊層或碎屑。使用細刀片或玻璃纖維鉛筆刮掉綠色阻焊層,直到露出有光澤的銅(斷裂兩側約 3 毫米)。然后,用棉簽涂抹異丙醇以去除殘留物。

對于腐蝕,在清潔之前,用小蘇打溶液中和任何酸(例如,來自電池泄漏)。這可以防止銅的進一步降解。


第 3 步:選擇修復方法

根據損壞的程度,選擇以下修復方法之一:

- 用于小斷裂的導電油墨:對于小于 1 毫米的裂紋,請用細尖筆涂抹銀基導電油墨。確保墨水每側與銅重疊 2 毫米。讓它干燥 5-10 分鐘,或使用溫和的熱量(例如 60°C)以加快固化速度。銀油墨可以處理高達 3 A 的電流,走線寬度為 1 mm。

- 用于較大斷裂的跳線:對于寬度超過 1 mm 的斷裂或抬起的走線,請使用 30 AWG 電線。從每端剝?nèi)?2 mm 的絕緣層,用焊料在電線上鍍錫,然后將其焊接在斷裂處,連接到裸露的銅或附近的焊點。

- 用于嚴重?fù)p壞的銅帶:如果完全缺少跡線,請剪斷銅膠帶以匹配原始跡線寬度(例如 0.3 毫米)。將其涂抹在受損區域,將末端焊接到現有走線上,并用環氧樹脂固定以保持穩定性。


第 4 步:焊接并確保修復

對于跳線或銅帶,在裸露的銅上涂抹助焊劑,并將修復物焊接到位。使用最少的熱量(例如,250°C 2-3 秒)以避免抬起相鄰的痕跡。用 Kapton 膠帶或環氧樹脂固定跳線,以防止移動。


第 5 步:測試修復

使用 Multimeter 驗證修復跡線的連續性。電阻讀數低于 1 Ω 表示修復成功。打開 PCB 電源并測試其功能,監控信號失真或過熱等問題。

對于高頻信號(例如 100 MHz),請確保維修保持阻抗。修復不良的走線可能會使阻抗增加 10-20 Ω,從而導致信號衰減。

第 6 步:保護修復區域

在修復的走線上涂上 UV 固化阻焊層,使其絕緣并防止潮濕和灰塵。在紫外線下固化面膜 10-20 秒。或者,應用保形涂層以提供額外的環境保護,特別是對于在潮濕或多塵環境中使用的電路板。



成功修復 PCB 走線的技巧

為了最大限度地提高維修的可靠性,請牢記以下提示:

- 在無靜電的環境中工作:使用防靜電腕帶以防止靜電放電,靜電放電會損壞敏感元件。

- 在廢紙板上練習:如果您不熟悉焊接或跟蹤修復,請?jiān)诜顷P(guān)鍵板上練習以磨練您的技能。

  • 匹配走線寬度:確保修復材料(例如銅帶或銅絲)與原始走線寬度匹配,以保持載流能力和阻抗。

- 仔細檢查連接:回流焊后,在放大鏡下檢查接頭,以確保沒有冷焊點或意外的橋接。

- 文件修復:記下每次修復的位置和方法,以備將來參考,特別是對于具有多個修復的復雜電路板。


修復損壞的 PCB 走線是一項寶貴的技能,可以節省時間、金錢和資源。通過遵循此分步指南,工程師可以診斷跟蹤損壞,選擇合適的修復方法,并自信地恢復功能。從用于小裂紋的導電油墨到用于較大斷裂的跳線,每一種技術在謹慎執行時都提供了可靠的解決方案。
