在當今快速發展的電子行業中，處理器、LED 和功率晶體管等高功率組件正在突破印刷電路板 （PCB） 的極限。這些組件會產生大量熱量，如果管理不當，會降低性能、縮短使用壽命或?qū)е聫氐坠收?。PCB 中的有效熱管理對于確保從電動汽車到數據中心的大功率電子產品的可靠性和效率至關重要。在這篇博客中，我們探討了散熱的挑戰、經過驗證的技術和先進的解決方案，以使您的 PCB 在壓力下保持涼爽。

為什么熱管理在大功率 PCB 中很重要

MOSFET、IGBT 和高性能 CPU 等大功率電子設備可以消散超過 100 W/cm2 的熱通量。如果沒有適當?shù)臒峁芾?，這種熱量會導致幾個問題：

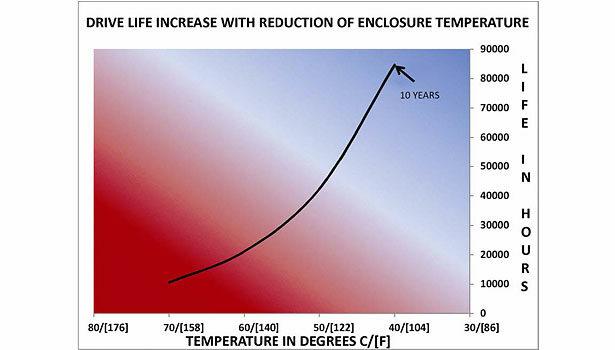

- 縮短組件使用壽命：正如德州儀器 （TI） 所指出的那樣，溫度每升高 10°C 就會使元件的使用壽命縮短多達 50%。過熱會加速材料降解并削弱焊點。
- 性能下降：高溫會導致半導體不穩定，從而導致不可預測的行為和潛在的故障。
- 熱應力：元件和 PCB 之間的熱膨脹系數 （CTE） 差異會引起機械應力，從而產生裂紋或分層。
- 安全風險：過熱會造成火災危險或損壞周圍系統，尤其是在緊湊型設計中。

為了應對這些挑戰，工程師必須設計出能夠在保持電氣性能的同時有效散熱的 PCB。小型化趨勢，即組件封裝在更小的封裝中，只會加劇這些熱需求。

PCB 熱管理中的主要挑戰

為大功率電子產品設計 PCB 涉及應對多項熱挑戰：

材料的低導熱性

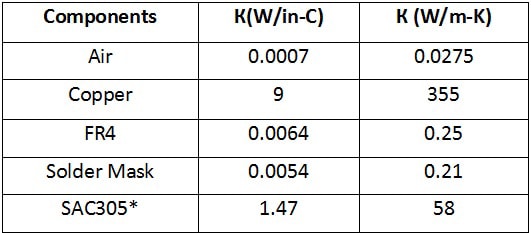

傳統的 FR-4 基材因其成本效益和電絕緣性而被廣泛使用，但導熱系數低 （0.3-0.5 W/m·K）。這使得熱量難以從高溫組件中傳遞出去，從而導致局部熱點。

高功率密度

現代設備將更多功能集成到更小的區域。例如，大功率 LED 可以在 1 cm2 的區域內產生 10-20 W 的熱量，需要高效散熱以防止熱失控。

小型化約束

緊湊的設計限制了大型散熱器或風扇等傳統冷卻解決方案的空間，迫使工程師依賴創新的 PCB 級技術。

熱膨脹失配

元件和 PCB 材料在加熱下以不同的速率膨脹。例如，硅芯片的 CTE 為 ~2.6 ppm/°C，而 FR-4 為 ~14-17 ppm/°C，產生的應力會使焊點開裂。

成熟的熱管理技術

為了應對這些挑戰，工程師采用了一系列技術來有效地散熱。以下是一些最有效的方法，并有實際示例支持。

1. 戰略組件放置

將高功率元件（如微控制器或功率晶體管）放置在 PCB 的中心，可以讓熱量向各個方向均勻消散。例如，將 15 W 處理器放置在電路板邊緣附近，比中央放置多將局部溫度升高 20°C。敏感元件（如電解電容器）應放置在遠離熱源的位置，以避免降解。

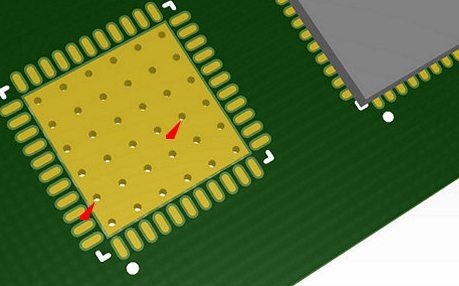

2. 熱通孔

熱通孔是填充銅的小孔，可將熱量從元件傳導至散熱器或 PCB 內層。功率 IC 下的過孔陣列，直徑為 0.3 mm，間距為 1 mm，可將熱阻降低多達 30%。為了獲得最佳性能，過孔應符合 IPC-2152 標準，并直接放置在熱源下方。

3. 散熱器和散熱器

散熱器增加了散熱表面積。導熱系數為 385 W/m·K 的銅散熱器可以將組件的溫度降低 15-25°C。 散熱器（通常是薄銅板）將熱量分布在整個 PCB 上以防止熱點。例如，在大功率 LED 下放置 2 mm 厚的銅擴寬器可以將結溫降低 10°C。

4. 熱界面材料 （TIM）

TIM（如導熱硅脂或?qū)釅|）可增強組件和散熱器之間的熱傳遞。導熱系數為 5 W/m·K、厚度為 0.5 mm 的 TIM 可以將熱阻降低 20%。正確應用至關重要 — 過多的 TIM 會增加電阻，而過少會降低接觸效率。

5. 金屬芯 PCB （MCPCB）

金屬芯 PCB，通常具有鋁芯或銅芯，具有優異的導熱性（鋁為 1.3-4.2 W/m·K，而 FR-4 為 0.3 W/m·K）。這些非常適合 LED 照明等大功率應用，與 FR-4 相比，鋁制 MCPCB 可以將結溫降低多達 40%。

先進的熱管理解決方案

隨著電子產品對性能的要求越來越高，先進的技術正在涌現，以應對極端的熱挑戰。

嵌入式冷卻

將冷卻液通道嵌入 PCB 或芯片中，可以直接散熱。例如，電源模塊中的微流體通道可以將溫度降低 30°C，非常適合高密度服務器應用。

納米材料

石墨烯（導熱系數 ~5000 W/m·K）和碳納米管等材料正在集成到 PCB 中，以增強傳熱。與傳統 TIM 相比，基于石墨烯的導熱墊可以將散熱提高 25%。

AI 驅動的熱管理

AI 算法監控實時溫度數據并動態調整冷卻機制。在數據中心 PCB 中，AI 驅動的風扇可以優化氣流，將熱點溫度降低 15°C，從而提高能源效率。

厚銅 PCB

使用較厚的銅層（例如 2-4 oz/ft2）會增加熱質量和導熱性。與標準的 1 oz/ft2 設計相比，具有 3 oz/ft2 銅的 PCB 可以將熱阻降低 15%，非常適合大電流應用。

熱分析和測試

有效的熱管理始于準確的分析。Ansys Icepak 和 Sherlock 等工具可仿真熱流，預測熱點和組件溫度。例如，20 W 功率模塊的熱建模可以通過添加兩個熱通孔來識別 10°C 的熱點減少。

體能測試同樣重要。紅外攝像頭可檢測組件過熱，而熱循環測試（例如，根據 IPC 標準為 -40°C 至 125°C）可確保壓力下的可靠性。這些方法有助于在生產前驗證設計，從而節省時間和成本。

熱管理是高功率電子產品可靠 PCB 設計的基石。通過利用熱通孔、金屬芯 PCB 和先進材料等技術，工程師可以降低與熱相關的風險并提高性能。隨著技術的進步，嵌入式冷卻和 AI 驅動型管理等創新將進一步徹底改變熱解決方案。
