選擇PCB保險絲:過流保護指南

  • 2025-07-17 14:48:00
  • 瀏覽量:40

在快節奏的電子產品世界中,保護印刷電路板 (PCB) 免受過流事件的影響對于確保設備的可靠性和安全性至關重要。PCB 保險絲是第一道防線,保護敏感元件免受短路、過載或電壓尖峰的損壞。為您的 PCB 設計選擇合適的保險絲可能意味著堅固、耐用的產品與代價高昂的故障之間的區別。在本指南中,我們探討了 PCB 保險絲的基本要素、類型、選擇標準和最佳實踐,以幫助工程師做出明智的決策。


無論您是設計消費電子產品、汽車系統還是工業機械,了解如何選擇合適的保險絲都是優化性能和安全性的關鍵。讓我們深入了解過流保護的細節,以及如何為您的應用選擇完美的 PCB 保險絲。



什么是 PCB 保險絲,為什么它們很重要?


PCB 保險絲是一種小型的犧牲器件,直接集成到印刷電路板上,用于保護電路免受過大電流的影響。當電流超過保險絲的額定值時,其內部元件(通常是金屬絲或金屬條)會熔化,從而斷開電路并防止損壞下游元件。這種快速中斷可最大限度地降低過熱、組件故障甚至火災危險等風險。例如,在智能手機 PCB 中,保險絲可以保護精密的 IC 免受電池故障引起的短路,從而保持設備的功能。


如果沒有適當?shù)倪^流保護,過大的電流可能會造成嚴重破壞。它會熔化焊點、燒毀 PCB 走線或永久損壞集成電路。根據行業研究,過流事件約占電子設備故障的 30%,凸顯了保險絲在 PCB 設計中的關鍵作用。熔斷器充當受控的薄弱環節,確保在故障級聯穿過系統之前將其隔離。

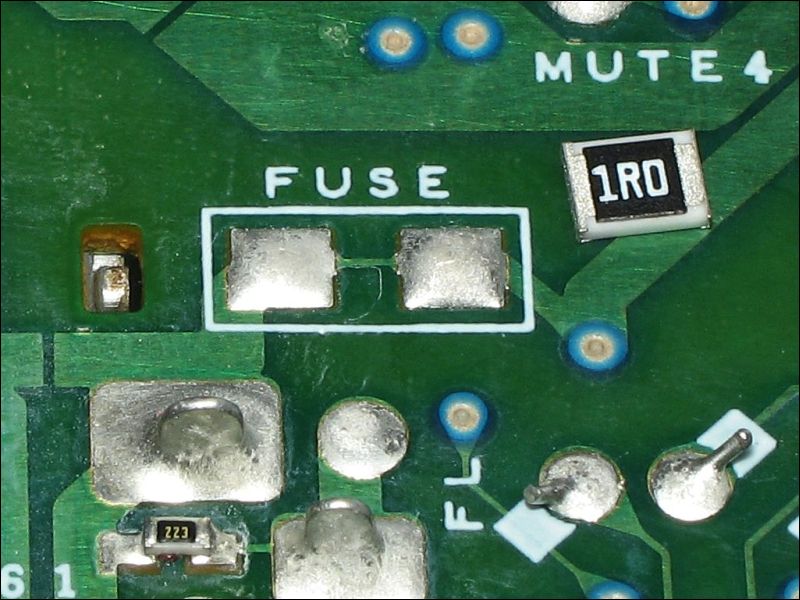

PCB保險絲




PCB 保險絲的類型

PCB 保險絲有多種類型,每種類型都專為特定應用和性能要求而設計。了解這些選項對于為您的設計選擇合適的保險絲至關重要。以下是最常見的 PCB 保險絲類型:

表面貼裝 (SMD) 保險絲

表面貼裝保險絲是直接焊接到 PCB 表面的緊湊型器件,非常適合智能手機和筆記本電腦等高密度現代電子產品。SMD 保險絲提供標準封裝尺寸(例如 1206、0805),額定電流為 0.5A 至 10A,額定電壓高達 250V。它們占地面積小,并且與自動化裝配工藝兼容,使其成為空間受限設計的熱門選擇。

通孔熔斷器

通孔保險絲的引線插入 PCB 孔中,用于需要機械強度的應用,例如工業控制系統。這些保險絲更容易手動更換,并且可以處理更高的額定電流,通常高達 20A。然而,較大的尺寸使其不太適合緊湊的設計。

自恢復 (PTC) 保險絲

聚合物正溫度系數 (PPTC) 熔斷器,也稱為自恢復熔斷器,其獨特之處在于它們在跳閘后不需要更換。當發生過流事件時,聚合物材料會發熱,從而增加電阻并限制電流流動。一旦故障被清除并且保險絲冷卻,它就會自動復位。這些保險絲非常適合具有頻繁瞬態浪涌的應用,例如 USB 端口或電信設備,典型跳閘電流范圍為 0.1A 至 5A。

Fast-Blow 與 Slow-Blow 保險絲

保險絲也按其響應時間進行分類??焖偃蹟啾kU絲幾乎會立即對過電流做出反應,使其適用于保護微控制器等敏感元件,在這些元件中,即使是短暫的浪涌也會造成損壞。另一方面,慢熔斷保險絲可承受臨時浪涌(例如電容器充電期間的浪涌電流),并用于電源或電機電路。例如,額定電流為 2A 的慢熔保險絲可以承受 4A 浪涌 100 毫秒而不會熔斷。



選擇 PCB 保險絲的關鍵因素

選擇合適的 PCB 保險絲需要仔細考慮幾個電氣和環境因素。以下是要評估的關鍵參數的細分:

額定電流

額定電流表示保險絲在不跳閘的情況下可以處理的最大連續電流。要選擇正確的額定值,請計算電路的正常工作電流并添加安全裕度 — 通常為 20-25%。例如,如果電路在正常情況下消耗 1.6A 電流,則 2A 保險絲可提供足夠的保護,同時避免誤跳閘。保險絲尺寸過小會導致頻繁熔斷,而尺寸過大則存在保護不足的風險。

額定電壓

額定電壓指定了熔斷器可以安全中斷的最大電壓。它必須等于或大于電路的工作電壓。例如,12V 汽車 PCB 應使用額定電壓至少為 12V 的保險絲,但通常使用 32V 或 125V 保險絲以提高安全性。使用額定電壓較低的保險絲可能會導致電弧或無法斷開電路。

分斷能力

分斷能力或分斷額定值是熔斷器在不造成損壞的情況下可以安全中斷的最大故障電流。在大功率系統中,短路電流可以達到數千安培。典型的 SMD 保險絲在 32V 電壓下的分斷能力可能為 50A,而工業保險絲可處理高達 10,000A 的電流。始終確保熔斷器的分斷能力超過電路中最壞情況下的故障電流。

響應時間

保險絲的時間-電流曲線決定了它對過電流的響應速度??焖偃蹟啾kU絲非常適合敏感電子設備,可在幾毫秒內做出反應,而慢熔斷保險絲允許短暫的浪涌,使其適用于具有高浪涌電流的電路。查看電路的要求和元件容差以選擇合適的響應時間。

環境注意事項

溫度、濕度和振動等工作條件會影響熔斷器的性能。例如,汽車或船舶應用中的保險絲可能需要承受 -40°C 至 125°C 的溫度或防潮。密封保險絲或采用低電感材料的保險絲專為此類惡劣環境而設計。請務必查看保險絲的數據表以了解環境等級。

時間-電流曲線




PCB 熔斷器集成的最佳實踐

正確的熔斷器集成可提高電路可靠性并簡化維護。請遵循以下最佳實踐來優化您的 PCB 設計:

  • 將保險絲放在電源附近:將保險絲放置在盡可能靠近電源輸入(例如電池或電源)的位置,以保護整個電路。這最大限度地降低了過流事件期間下游損壞的風險。

  • 考慮輔助功能:對于通孔或可更換的保險絲,請確保它們易于檢查和更換。在緊湊的設計中,SMD 保險絲可以在組裝過程中進行波峰焊以提高效率。

  • 組裝過程中的測試:在 PCB 組裝過程中執行連續性和電氣測試,以驗證保險絲功能。這可確保熔斷器在部署前在其指定參數范圍內運行。

  • 咨詢專家:與經驗豐富的工程師或制造商合作,驗證熔斷器的選擇,特別是對于復雜或高風險的應用。他們的洞察力可以防止代價高昂的設計疏忽。

  • 遵守標準:確保熔斷器符合 UL (Underwriters Laboratories) 或 IEC (國際電工委員會) 等行業標準,以確保安全性和可靠性。

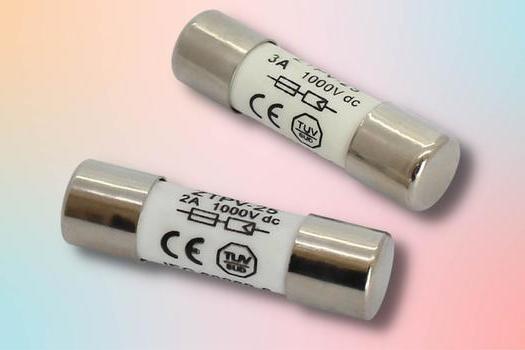

標簽保險絲




要避免的常見錯誤

即使是經驗豐富的工程師在選擇或集成 PCB 保險絲時也可能犯錯誤。以下是一些需要注意的陷阱:

  • 俯瞰浪涌電流:不考慮浪涌電流會導致誤跳閘。使用慢熔斷保險絲或查閱元件數據表來估算峰值電流。

  • 忽略分斷能力:分斷能力不足的熔斷器可能無法中斷高故障電流,從而導致?lián)p壞或安全隱患。

  • 忽略降額:高環境溫度會降低熔斷器的載流能力。應用降額系數(例如,85°C 環境為 0.8 倍)以確??煽窟\行。

  • 使用未經認證的保險絲:未經認證或劣質的熔斷器可能具有不一致的性能,從而影響安全性。始終從信譽良好的制造商處采購保險絲。



選擇合適的 PCB 保險絲是設計可靠、安全和高效的電子系統的關鍵步驟。通過了解保險絲的類型、關鍵選擇標準和集成最佳實踐,工程師可以保護其電路免受過流事件的影響并延長器件的使用壽命。無論您是選擇用于緊湊設計的 SMD 保險絲,還是用于瞬態保護的自恢復 PTC 保險絲,都必須進行仔細的規劃和測試。在 ALLPCB,我們隨時為您提供高質量的 PCB 和專家指導,為您的旅程提供支持?;c時間評估您的電路需求,咨詢專業人士,并選擇確??煽窟^流保護的保險絲。
