HDI PCB:優點、設計技巧和制造技術
高密度互連 (HDI) 印刷電路板 (PCB) 已成為一種改變游戲規則的解決方案,可在不犧牲性能的情況下實現緊湊的設計。這些先進的 PCB 使用更精細的走線、微孔和創新的分層技術來滿足智能手機、醫療設備和汽車系統等現代設備的需求。無論您是在設計尖端的可穿戴設備還是優化工業物聯網設備,了解 HDI PCB 都可以為您的項目解鎖新的可能性。在這篇博客中,我們將探討 HDI PCB 的主要優勢,分享實用的設計技巧,并深入研究使這些電路板栩栩如生的制造技術——所有這些都是為了幫助像您這樣的工程師取得成功而量身定制的。
與傳統 PCB 相比,HDI PCB 的單位面積布線密度更高。這是通過微孔(直徑為 0.006 英寸或更小的過孔)、盲埋孔以及更細的走線寬度(通常低于 3 mils)等功能實現的。這些特性使 HDI 板能夠在更小的占地面積內支持更多的組件和連接,使其成為緊湊、高性能電子產品的理想選擇。
與依賴更大的通孔和更寬走線的標準 PCB 不同,HDI 板使用先進的技術來堆疊層并有效地路由信號。例如,像 1+N+1 這樣的典型 HDI 結構在內核的每一側都包含一層微孔,而更復雜的 2+N+2 設計則增加了額外的微孔層以獲得更高的密度。這種靈活性使工程師能夠在不影響功能的情況下減少層數,例如,從傳統 PCB 中的 10 層減少到 HDI 設計的 4 層或 5 層。
HDI PCB 具有一系列優勢,使其成為應對現代工程挑戰不可或缺的優勢。以下是主要優勢的詳細介紹:
HDI 技術擅長縮小電路板尺寸,同時保持甚至增強功能。通過使用微孔和精細走線,工程師可以將組件放置得更緊密,從而減少整體占用空間。例如,8 層傳統 PCB 通??梢杂?4 層 HDI 板代替,從而減小尺寸和重量高達 40%。這對于智能手機等每一毫米都很重要的應用至關重要。
HDI 設計中較短的信號路徑可減少延遲和信號損失。由于微孔連接相鄰層而不是跨越整個電路板,因此信號傳輸時間顯著縮短——與通孔相比,有時可縮短 20-30%。這對于高速電路尤其有價值,因?yàn)樵诟咚匐娐分?,保持阻抗(例如,射頻信號為 50 歐姆)對于避免反射和串?dāng)_至關重要。
微孔的縱橫比(通常為 1:1 或更?。┑陀谕?,因此在熱應力下不易開裂。IPC 的研究表明,HDI 板中的盲埋通孔具有卓越的耐用性,尤其是在汽車或航空航天應用等惡劣環境中,溫度可在 -40°C 至 125°C 之間波動。
HDI PCB 允許在電路板的兩側使用更多組件,這要?dú)w功于 via-in-pad 和堆疊微孔等技術。這為復雜設計提供了布線選項,例如間距低至 0.4 mm 的高引腳數球柵陣列 (BGA) 的設計。工程師可以用更少的層數實現相同的功能,從而簡化裝配并降低成本。

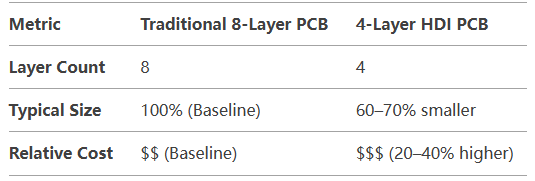

雖然由于專業工藝,HDI 制造涉及更高的前期成本,但層數和電路板尺寸的減少通常會抵消這些費用。例如,將 8 層標準 PCB 轉換為 4 層 HDI 設計可以將材料成本降低 25-30%,使其成為大批量生產的明智選擇。
設計 HDI PCB 需要精確和遠見才能最大限度地發揮其優勢。以下是指導您完成整個過程的可行提示:
對于高速或 RF 設計,信號完整性是不可協商的。使用阻抗控制布線,并計算走線寬度和間距以匹配您的目標阻抗(例如,100 歐姆差分)。Altium Designer 或 OrCAD X 等工具可以模擬信號行為,確保各層之間的一致性。保持微孔短截線(最好在 5 mil 以下),以盡量減少反射。

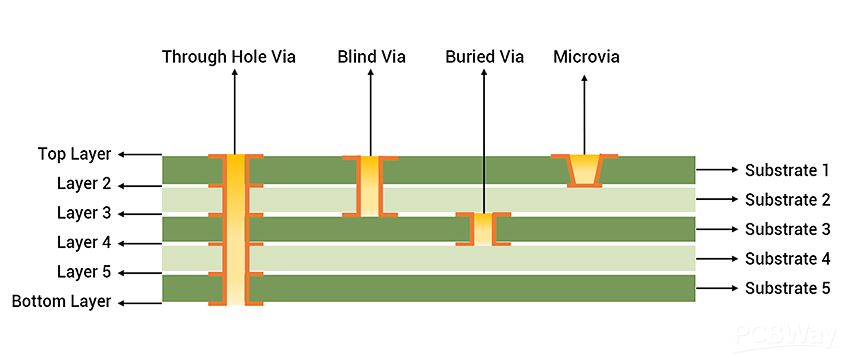

戰略性地利用盲埋孔來釋放表面空間。例如,在焊盤中放置過孔 (via-in-pad) 可實現更緊湊的元件布局,非常適合間距為 0.65 mm 或更小的 BGA。但是,請確保適當?shù)奶畛洌ɡ鐚?dǎo)電環氧樹脂),以避免在組裝過程中產生芯吸。交錯的微孔比堆疊的微孔更可靠,可用于多級連接,平衡成本和性能。

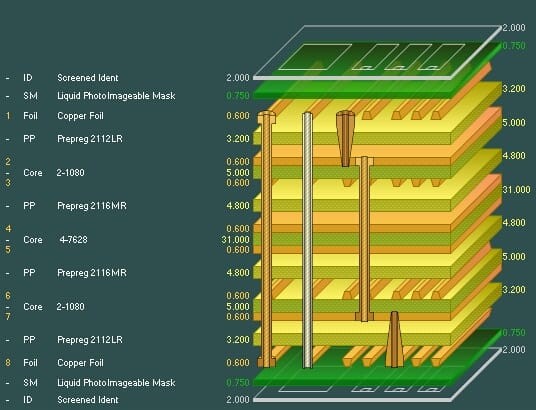

設計良好的疊層是 HDI PCB 的支柱。對于 1+N+1 設計,使用薄電介質(例如 2-3 mils)以保持微孔縱橫比易于管理。在 2+N+2 設置中,考慮將銅填充堆疊微孔用于高密度布線,但請咨詢您的制造商以確認功能。以對稱為目標以防止翹曲,例如,在兩側匹配 1 盎司的銅層。
挑戰自己,在不犧牲功能的情況下減少圖層。3-N-3 疊層(每側三個微孔層)通常是復雜設計的最佳位置,可提供高布線密度,同時控制成本。在最終確定設計之前,使用 routing 工具測試可行性。
HDI 公差很嚴格 — 走線寬度低于 3 mil 和環形環小至 4 mils 需要精度。盡早與制造商共享疊層和設計文件,以驗證可制造性。例如,激光鉆孔微孔需要特定的介電材料(例如,像 Rogers 4350B 這樣的低損耗層壓板),這可能會影響交貨時間。
生產 HDI PCB 涉及專門的工藝,這使它們有別于傳統的 PCB 制造。以下是對關鍵技術的深入了解:
激光鉆孔是 HDI 制造的基石,可制造直徑小至 20 微米 (1 mil) 的微孔。使用 355 nm 紫外激光器,制造商可以實現機械鉆頭無法達到的精度,而機械鉆頭的精度低于 6 mil。該工藝通過形成僅連接相鄰層的 vias 來支持高密度布局,從而讓其他層自由進行布線。
與一步層壓的標準 PCB 不同,HDI 板通常會經歷多個層壓周期。對于 2+N+2 設計,首先對磁芯進行層壓,然后依次進行額外的層和微孔鉆孔和電鍍。這樣可以逐層構建結構,確保在 2-3 mils 內對齊以避免套準錯誤。
鉆孔后,微孔填充導電(例如銅)或非導電環氧樹脂,以形成用于元件安裝的平坦表面。隨后進行鍍銅,通常通過化學沉積,以確??煽康碾姎膺B接。對于焊盤中的通孔設計,此步驟對于防止空隙至關重要,需要填充深度至少為通孔高度的 80%。
HDI 板比傳統 PCB(5-8 mils)需要更細的線條(例如 2-3 mils),因此制造商使用激光直接成像 (LDI) 而不是傳統的光刻技術。LDI 提供低至 1 mil 的分辨率,確保清晰的軌跡圖案。然后,濕法蝕刻去除多余的銅,通過嚴格的工藝控制將均勻性保持在 ±0.5 mil 以內。
為了保護精細特征并確??珊感?,HDI PCB 通常使用化學沉鎳 (ENIG) 等表面處理。ENIG 提供平坦、耐腐蝕的表面,具有 2-5 微英寸的金層,非常適合細間距組件。由于信號損耗較低,Immersion Silver 等替代品適合高頻設計。
雖然 HDI PCB 提供了巨大的好處,但它們也帶來了工程師必須解決的挑戰:
與標準 PCB 相比,使用激光鉆孔、薄材料和多個層壓周期會使生產成本增加 20-30%。 使用我們的 HDI PCB 價格計算器來估算您的項目成本。
優化您的設計,以最大限度地減少層數和微孔的使用。例如,3-N-3 疊層可以有效地平衡成本和密度。
嚴格的公差和密集的布局需要高級技能和軟件。未對準的過孔(例如,偏離 5 mils)可能會損壞電路板。
使用具有 HDI 特定功能的設計工具,如 Altium Designer 的微孔布線,并通過可制造性設計 (DFM) 檢查進行驗證。
更小區域內的更多組件會產生熱量,在 85°C 以上的溫度下可能會性能下降。
結合熱通孔和銅層來散熱,關鍵區域的熱阻低于 10°C/W。
HDI PCB 通過提供無與倫比的小型化、信號性能和設計靈活性,正在徹底改變電子產品。從將 10 層電路板減少到 4 層奇跡,再到提高極端條件下的可靠性,其優勢顯而易見。通過遵循優化通孔布局和仔細規劃疊層等設計技巧,工程師可以充分利用這些優勢。同時,激光鉆孔和順序?qū)訅旱戎圃旒夹g(shù)確保這些設計以精度和質量成為現實。
隨著設備的不斷縮小和性能需求的飆升,HDI 技術的重要性只會越來越大。無論您是為消費電子產品、汽車系統還是醫療設備進行設計,掌握 HDI PCB 都能讓您在這個競爭激烈的領域保持領先地位。準備好開始您的下一個 HDI 項目了嗎?滿懷信心地投入工作,因?yàn)槟滥鷵碛谐晒Φ闹R(shí)和合適的制造合作伙伴。
