預浸料與芯材：了解PCB層疊層材料
- 2025-07-17 13:48:00
- 瀏覽量：22
在印刷電路板 （PCB） 設計領域，每一層都很重要。無論您是制作簡單的單面板還是復雜的多層杰作，您選擇的材料（特別是預浸料和芯材）在決定性能、可靠性和可制造性方面都起著關鍵作用。對于工程師來說，了解預浸料和芯材之間的區別不僅僅是一個技術細節;它是創建滿足嚴格電氣、熱和機械要求的 PCB 的基礎。本博客的核心（雙關語）深入探討了這兩種重要的 PCB 疊層材料，分解了它們的作用、特性以及它們?nèi)绾斡绊懩脑O(shè)計結果。讓我們探討一下預浸料和核心的不同之處，為什么它們很重要，以及如何在下一個項目中有效地利用它們。
PCB 設計中的預浸料和芯材是什么？
定義基礎知識
首先，讓我們定義一下我們的玩家。預浸料是“預浸漬”的縮寫，是一種由玻璃纖維或其他機織織物制成的介電材料，浸有部分固化的樹脂（通常是環氧樹脂），通常稱為“B 階段”。這種半固化狀態使預浸料具有柔韌性，使其能夠在 PCB 層壓過程中充當將各層粘合在一起的膠水。加熱和壓制時，樹脂流動，與相鄰層粘合并完全固化，形成堅固的絕緣結構。
另一方面，磁芯是 PCB 的剛性支柱。它是一種完全固化的層壓板，通常為 FR4，一種玻璃纖維-環氧樹脂復合材料，一側或兩側包覆銅箔。Core 提供結構穩定性，并用作蝕刻電路的基礎。在多層 PCB 中，芯是預制的構建塊，而預浸料則填充了它們之間的間隙。
主要區別一目了然
雖然預浸料和芯材通常都從相似的材料（玻璃纖維和環氧樹脂）開始，但它們的作用和狀態使它們與眾不同：
狀態：芯材完全固化且剛性;預浸料是半固化的，在層壓之前是柔韌的。
功能：磁芯承載銅跡線并提供剛度;預浸料絕緣和粘合各層。
銅：芯線帶有預層壓的銅;PrepReg 則不會。
了解這些區別是掌握 PCB 疊層設計的第一步。讓我們更深入地研究它們的特性和應用。
預浸料在 PCB 疊層中的作用
捆綁和絕緣
Prepreg 的主要作用是將多層 PCB 固定在一起的粘合劑。想象一下，堆疊多個內核（每個內核都有蝕刻銅跡線），并且需要一種方法將它們?nèi)诤铣梢粋€(gè)單一的、有凝聚力的單元。這就是預浸料的用武之地。在層壓過程中，熱量和壓力會導致樹脂流動，填充間隙并粘合到銅和芯表面。固化后，它就會變成一個堅固的介電層，在電隔離導電層的同時，還能增加電路板的整體厚度。

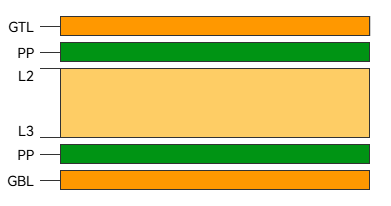

例如，在使用箔結構的 4 層 PCB 中，預浸料位于第 1 層和第 2 層以及第 3 層和第 4 層之間，夾在中心芯之間。這種設置可確保絕緣，同時保持結構完整性。
預浸料的種類

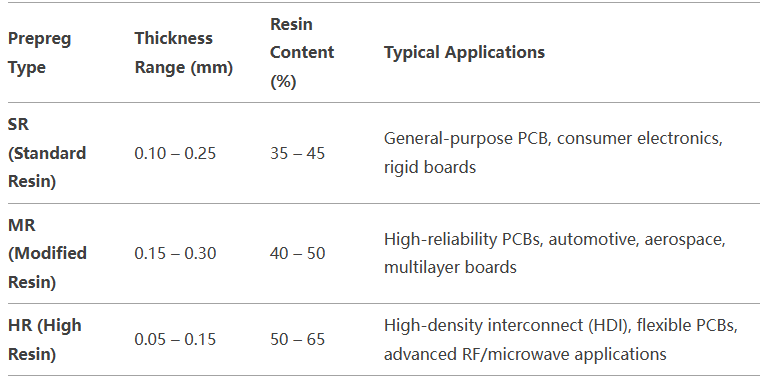

并非所有的預浸料都是一樣的。它們根據樹脂含量和玻璃編織而變化，從而影響其厚度和電氣性能：
標準樹脂 （SR）：樹脂含量更低，外形更薄 — 非常適合基本應用。
中型樹脂 （MR）：平衡樹脂，滿足中等厚度和絕緣需求。
高樹脂 （HR）：樹脂含量更高，適用于較厚的層或在復雜疊層中具有更好的流動性。
玻璃編織（用 106、1080 或 7628 等數字表示）也很重要。較緊密的組織（例如 7628）提供更高的密度和強度，而較松散的組織（例如 1080）更薄、更靈活。對于以 50 歐姆阻抗為目標的高頻設計，可以將 2116 預浸料（中等厚度）與磁芯配對，以實現精確的介電間距。
實際影響
預浸料的厚度和介電常數 （Dk） 直接影響信號完整性。典型的 FR4 預浸料的 Dk 約為 4.2-4.5，但由于樹脂流動性和玻璃含量，層壓后 Dk 可能會有所不同。在高速設計中，不一致的預浸料厚度會使阻抗偏斜，從而導致信號反射。工程師通常會指定多個預浸料層（例如，兩片 1080，每層 0.0028 英寸）以達到 0.006 英寸等目標厚度，從而平衡成本和性能。
磁芯在 PCB 疊層中的作用
結構基礎

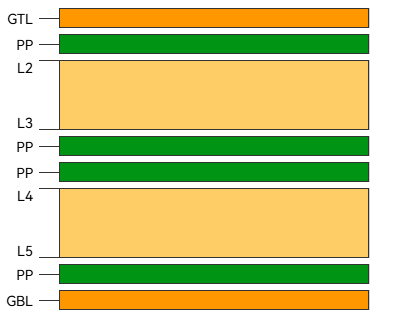

如果預浸料是膠水，那么 core 就是骨架。它是預層壓的覆銅材料，構成了 PCB 的基層。在單面板中，磁芯可能是唯一的層，一側蝕刻了銅。在多層設計中，內核堆疊起來，承載內部信號、接地或電源層。例如，6 層 PCB 可能使用兩個芯（第 2-3 層和第 4-5 層），外層有預浸料和箔。
電氣穩定性
與預浸料不同，磁芯的完全固化狀態使其具有一致的介電性能，使其成為受控阻抗層的首選?？梢栽谛盘?hào)層和接地層之間使用 Dk 為 4.3 且厚度為 0.010 英寸的磁芯，以保持 50 歐姆的走線阻抗，使用場求解器等工具計算。這種可預測性就是為什么高頻設計經常將關鍵信號放在核心層而不是僅僅依賴預浸料的原因。
真實示例
考慮以 3200 MT/s 的速度運行的 DDR4 內存板。疊層可能在第 3 層和第 4 層之間使用 0.008 英寸的纖芯，以確保高速信號的穩定阻抗，預浸料填充外層的間隙。與僅預浸料方法相比，這種設置最大限度地減少了信號損失（FR4 內核的耗散因數為 ~0.02）。
預浸料與芯材：并排比較
材料特性
讓我們來分析一下：
剛性：芯部堅硬;預浸料開始柔韌，并在層壓后硬化。
介電常數：磁芯的 Dk 穩定（例如，4.3）;由于固化，預浸料略有不同 （4.2–4.5）。
厚度控制： 芯材提供精確的預設厚度;預浸料的最終厚度取決于層壓壓力和樹脂流動性。
制造影響
在制造過程中，芯材在堆疊前單獨蝕刻，而在層壓過程中添加預浸料。箔結構（在芯和外銅箔之間使用預浸料）是其成本效益和產量的標準。電容結構，芯在外面，適合需要更嚴格 Dk 控制的微波板等小眾情況，但會增加復雜性。
性能注意事項
在信號完整性方面，磁芯由于其較低的耗散因數和均勻的 Dk 而在高頻場景中勝出。然而，Prepreg 擅長填充間隙和適應不平整的表面，這對于密集的多層板至關重要。10 層 PCB 可能會交替使用三個芯和四個預浸料層，以平衡剛度和絕緣性。
預浸料和核心如何影響信號完整性
阻抗控制
阻抗是高速設計中的王道。根據標準計算器，0.010 英寸磁芯 （Dk 4.3） 上的 50 歐姆微帶線需要大約 0.018 英寸的走線寬度。將其換成具有可變 Dk（例如固化后 4.5）的預浸料層，寬度會發生變化，從而有錯配的風險。Core 的一致性使其成為關鍵路徑的首選。
信號丟失和串?dāng)_
在 5 GHz 時，F(xiàn)R4 內核的介損因數 （~0.02） 保持較低的信號損耗，而預浸料略高的損耗角正切 （~0.025） 會降低長走線的性能。更薄的預浸料層還可以通過使信號層更靠近接地層來減少串?dāng)_，例如，與 0.008 英寸相比，0.004 英寸的預浸料會切割耦合。
實用設計技巧
對于 USB 3.0 板 （5 Gbps），請使用差分對的內核（90 歐姆阻抗）和預浸料，以將其與電源層隔離。測試試樣（具有相同疊層的迷你 PCB）可以驗證實際的 Dk 和損耗值。
為您的疊層選擇預浸料和芯材
設計要求
您的項目決定了組合：
High-Speed：偏愛信號層的磁芯;使用預浸料進行粘合。
厚板： 用預浸料堆疊多個芯，以擊中 0.093 英寸等目標。
成本：核心較少的閃結構比上限構建更省錢。
材料選擇
FR4 占主導地位，但 Rogers 4350（Dk 3.5，低損耗）等替代品適合射頻設計。10 GHz 天線可以將 Rogers 磁芯與 FR4 預浸料配對，以實現經濟高效的絕緣。查看供應商數據表，例如 Isola 的 370HR 提供 4.0 的 Dk 和高達 180°C 的熱穩定性。
常見疊層配置
4 層 PCB
箔構建： 銅箔、預浸料、芯（第 2-3 層）、預浸料、銅箔。
用例：通用板，如 Arduino 擴展板。
6 層 PCB
鋁箔構建： 鋁箔、預浸料、芯材 （2-3）、預浸料、芯材 （4-5）、預浸料、鋁箔。
用例：帶接地平面的高速數字。
8 層 PCB
鋁箔構建： 鋁箔、預浸料、芯 （2-3）、預浸料、芯 （4-5）、預浸料、芯 （6-7）、預浸料、鋁箔。
用例：服務器或電信設備。
使用預浸料和芯材的挑戰和解決方案
厚度可變性
由于樹脂流動，預浸料的最終厚度可能會偏移 ±10%。解決方案：使用多層薄層（例如，三層 106 張）對一張厚的 7628 板材進行精確測量。
熱應力
高層數電路板有分層的風險。選擇高 Tg 材料（例如 Tg 為 170°C 的 FR4）和對稱疊層，以均勻分布應力。
成本與性能
像 Rogers 這樣的奇異核心會飆升成本。在性能允許的情況下與 FR4 預浸料進行平衡，為關鍵層保留特殊材料。
預浸料和芯材是 PCB 疊層的無名英雄，各自帶來了獨特的優勢。Core 為電路提供剛性、穩定的基礎，而預浸料則將其全部粘合在一起，確保設計的絕緣性和靈活性。對于工程師來說，掌握它們的相互作用意味著解鎖更好的信號完整性、熱性能和可制造性。無論您是在 5G 模塊中追求 50 歐姆阻抗，還是構建經濟實惠的物聯網傳感器，這些材料的正確組合都是您成功的門票。下次設計 PCB 時，請仔細考慮您的疊層——因?yàn)樵谶@個游戲中，每一層都很重要。
