Altium Designer保姆級教程（二）：下載安裝、原理圖設計、布線封裝及Gerber導出
- 2025-07-16 16:32:00
- 瀏覽量：57
五、ERC/DRC檢查及Gerber導出
在PCB設計完成后，進行電氣規則檢查（ERC）和設計規則檢查（DRC）是至關重要的步驟，以確保設計的正確性和可制造性。最后，需要導出Gerber文件，這是PCB制造廠生產板卡所需的標準文件。
1. ERC（Electrical Rule Check）電氣規則檢查：
ERC主要針對原理圖，檢查電氣連接的邏輯正確性。

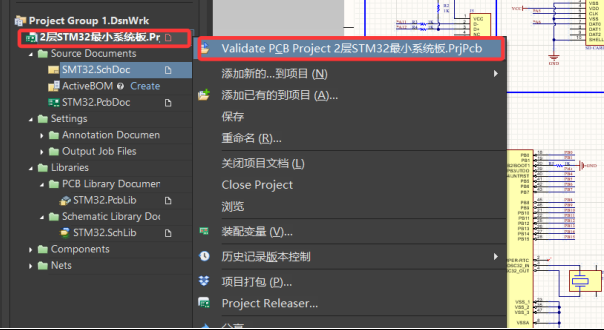

在原理圖界面，右鍵點擊工程文件選擇Validate，開始ERC檢查。

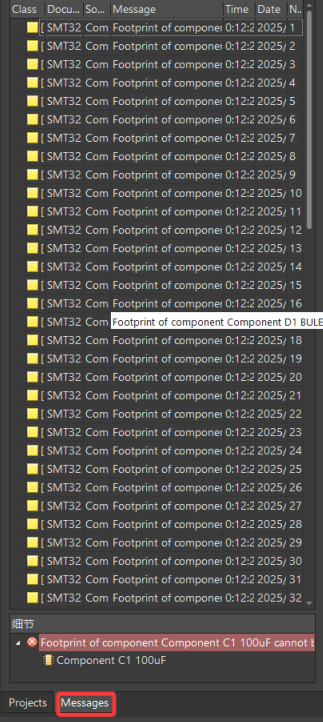

l 編譯完成后，在“Messages”面板中查看所有錯誤和警告。
l 常見的ERC錯誤包括：
? 未連接的引腳： 元器件引腳沒有連接到任何網絡。
? 網絡沖突： 兩個不同名稱的網絡被意外連接。
? 電源/地連接問題： 電源或地符號使用不當。
? 輸出引腳短路： 多個輸出引腳連接到同一網絡。
l 根據錯誤和警告信息，返回原理圖進行修正。
2. DRC（Design Rule Check）設計規則檢查：
DRC主要針對PCB布局布線，檢查設計是否符合預設的制造和電氣規則。
l 在PCB界面，點擊菜單欄的“Tools” -> “Design Rule Check”。
l 在彈出的“Design Rule Checker”對話框中，確保所有需要檢查的規則都已啟用。
l 點擊“Run Design Rule Check”。
l 檢查完成后，在“Messages”面板中查看所有DRC違規。
l 常見的DRC違規包括：
? 間距違規： 導線、焊盤、過孔之間距離小于設定值。
? 線寬違規： 導線寬度小于設定值。
? 過孔尺寸違規： 過孔孔徑或焊盤直徑不符合要求。
? 絲印與焊盤重疊： 絲印層文字或圖形覆蓋到焊盤上。
? 開路/短路： 網絡未完全連接或存在意外短路。
? 阻焊開窗不足： 阻焊層開窗小于焊盤尺寸。
l 根據違規信息，返回PCB進行修正。DRC是確保PCB可制造性的最后一道防線。
3. Gerber文件導出：
Gerber文件是PCB制造的標準格式，包含了PCB的每一層圖形信息（如銅層、阻焊層、絲印層、鉆孔層等）。

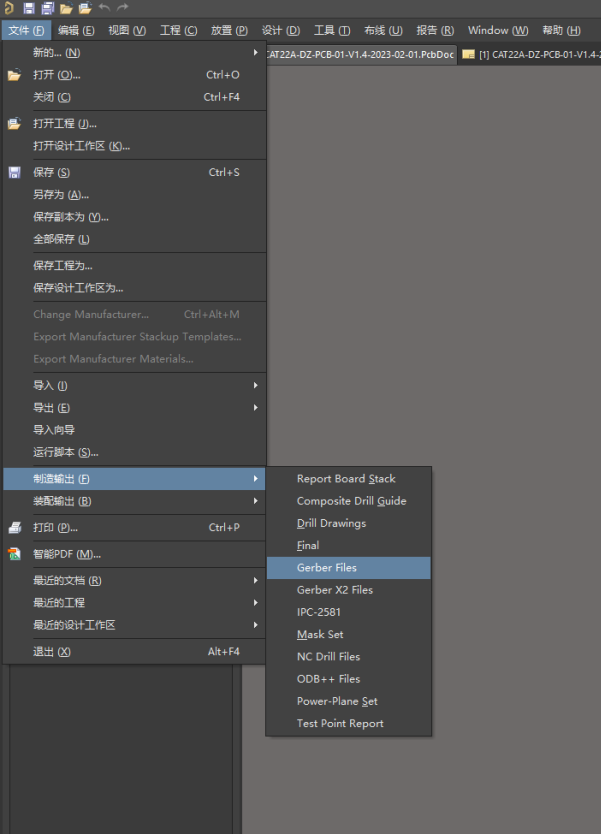

l 點擊菜單欄的“File” -> “Fabrication Outputs” -> “Gerber X2 Files”。

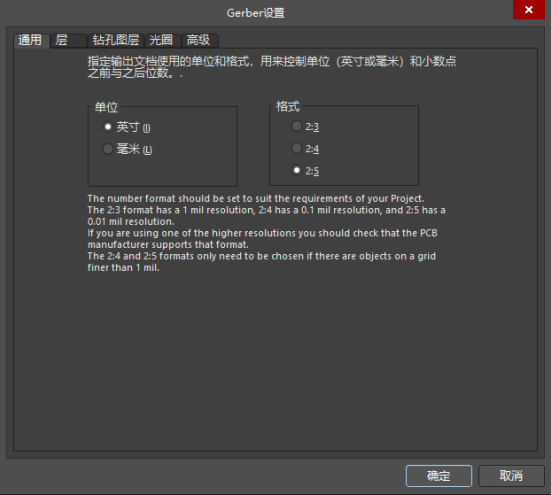

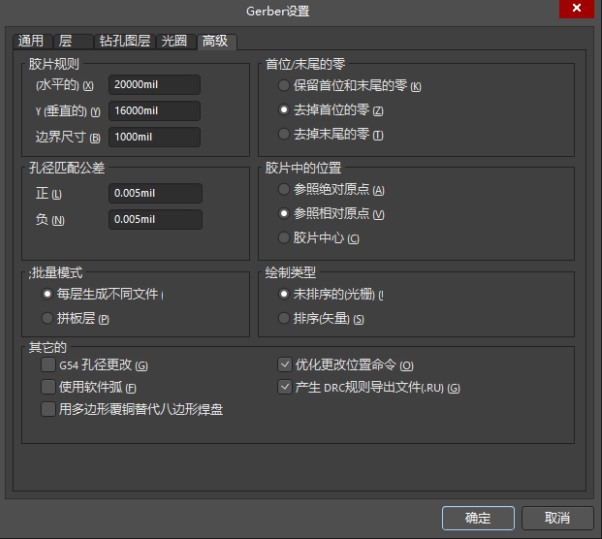

l 在“Gerber Setup”對話框中，進行以下設置：

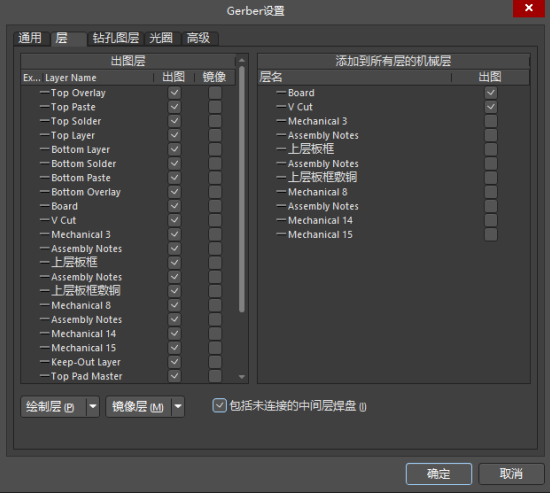

? Layers（層）： 勾選所有需要導出的層，包括所有信號層（Top Layer, Bottom Layer, Mid Layer）、阻焊層（Top Solder, Bottom Solder）、絲印層（Top Overlay, Bottom Overlay）、鉆孔層（Drill Guide, Drill Drawing）、機械層（Mechanical Layer，通常用于板框和尺寸信息）等。
? Units（單位）： 選擇“Millimeters”或“Inches”，并確保與制造廠要求一致。
? Format（格式）： 通常選擇“2:5”或“2:4”等精度格式。
? Apertures（光圈）： 保持默認設置即可。
l 點擊“OK”生成Gerber文件。
l 導出鉆孔文件：

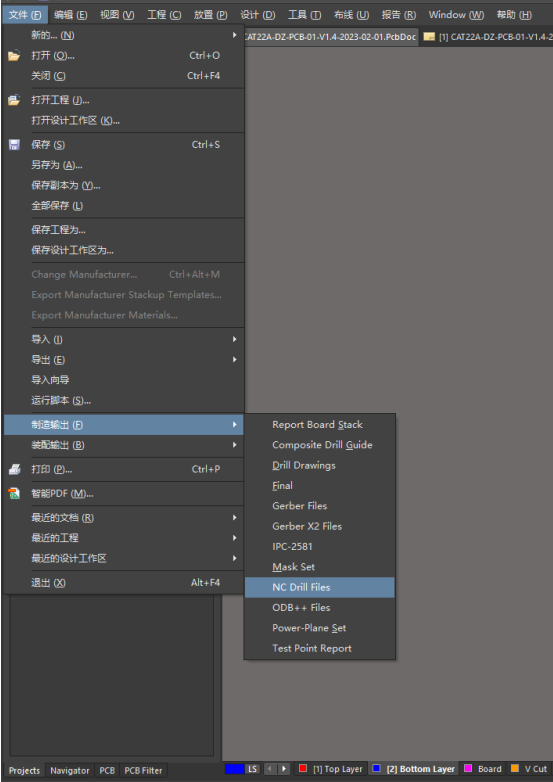

? 點擊菜單欄的“File” -> “Fabrication Outputs” -> “NC Drill Files”。

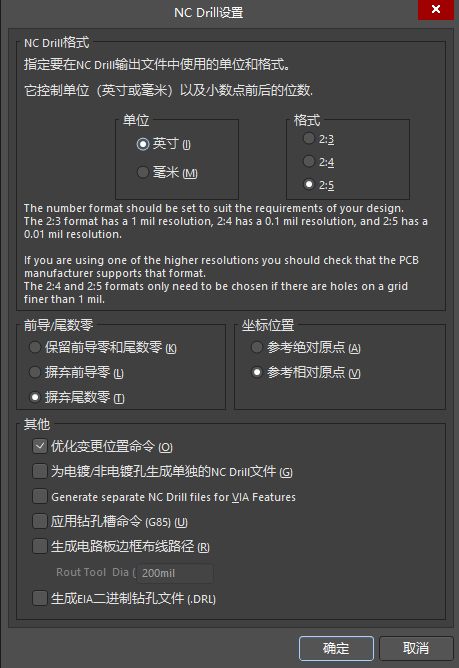

? 在“NC Drill Setup”對話框中，設置單位和格式，與Gerber文件保持一致。
? 點擊“OK”生成鉆孔文件。
l 生成裝配圖和BOM（可選）：
? “File” -> “Assembly Outputs” -> “Pick and Place Files”用于自動貼片機。
? “File” -> “Reports” -> “Bill of Materials”生成物料清單。
l 打包文件： 將所有生成的Gerber文件、鉆孔文件、以及可能需要的裝配圖和BOM文件打包成一個壓縮文件（如.zip），發送給PCB制造廠。
在發送文件前，務必使用Gerber查看器（如Altium Designer自帶的CAMtastic或第三方查看器）打開所有Gerber文件，進行最終的視覺檢查，確保所有層都正確無誤。
六、新手常犯錯誤及解決方案
初學者在Altium Designer進行PCB設計時，常會遇到一些問題。了解這些常見錯誤并掌握解決方案，能幫助您更快地成長。
1. 原理圖與PCB不同步：
錯誤表現： 原理圖中修改了元器件或網絡，但PCB中沒有體現。
解決方案： 每次原理圖有改動后，務必執行“Design” -> “Update PCB Document”操作，并在ECO對話框中“Validate Changes”和“Execute Changes”。
2. 元器件封裝錯誤：
錯誤表現： 元器件封裝尺寸與實際元器件不符，導致無法焊接或功能異常。
解決方案： 在原理圖階段，仔細核對每個元器件的封裝信息，特別是IC、連接器等關鍵元器件。對于自定義封裝，務必根據數據手冊精確繪制，并進行多次測量驗證?？梢岳肁ltium Designer的3D視圖進行直觀檢查。
3. 設計規則設置不當：
錯誤表現： 布線間距過小導致短路，線寬過細導致過流，過孔尺寸不符合制造能力。
解決方案： 在開始布線前，務必根據PCB制造廠的工藝能力和設計要求，正確設置所有設計規則（DRC）。不確定時，可咨詢制造廠獲取其最小線寬、間距、過孔尺寸等參數。
4. 電源/地布線不規范：
錯誤表現： 電源和地線過長、過細，或沒有大面積鋪銅，導致電源噪聲大、壓降大。
解決方案： 優先布線電源和地線，確保其足夠?qū)挘⒈M可能使用大面積鋪銅作為電源和地平面。去耦電容應緊鄰IC的電源引腳放置。
5. 信號完整性問題：
錯誤表現： 高速信號線布線過長、阻抗不匹配、差分對不等長，導致信號失真、誤碼。
解決方案： 對于高速信號，應進行等長布線、差分對布線，并考慮阻抗控制。避免銳角布線，減少過孔數量。
6. 絲印與焊盤重疊：
錯誤表現： 絲印文字或元器件輪廓覆蓋在焊盤上，影響焊接或造成短路。
解決方案： 在DRC中啟用絲印與焊盤的檢查規則。手動調整絲印位置，確保其不與焊盤重疊。
7. Gerber文件導出錯誤：
錯誤表現： 導出Gerber文件時漏選層，或格式設置不正確，導致制造廠無法生產。
解決方案： 嚴格按照制造廠的要求導出Gerber文件，并使用Gerber查看器逐層檢查所有導出的文件，確保完整性和正確性。
七、學習建議與進階方向
PCB設計是一個不斷學習和實踐的過程。對于初學者，以下建議和進階方向?qū)椭掷m(xù)提升。
學習建議：
從簡單項目開始： 不要一開始就嘗試復雜的設計。從簡單的單片機最小系統、LED驅動電路等開始，逐步熟悉軟件操作和設計流程。
多看數據手冊： 養成閱讀元器件數據手冊的習慣，理解元器件的電氣特性、封裝信息和推薦電路。
理解設計規則： 深入理解PCB設計規則的原理和重要性，而不僅僅是照搬參數。
參考優秀設計： 學習和分析開源項目或成熟產品的PCB設計，了解其布局布線思路和技巧。
動手實踐： 理論知識結合實際操作才能真正掌握。嘗試自己設計、打樣、焊接和測試，從實踐中發現問題并解決問題。
利用在線資源： 觀看Altium Designer官方教程、B站、YouTube上的教學視頻，閱讀技術博客和論壇，獲取最新的知識和技巧。
加入社區： 參與電子設計論壇或社區，與其他工程師交流經驗，尋求幫助，共同進步。
進階方向：
高速PCB設計： 學習信號完整性（SI）、電源完整性（PI）、電磁兼容性（EMC）理論，掌握高速信號的阻抗控制、差分對布線、等長布線、串?dāng)_抑制等高級技術。
電源管理設計： 深入研究各種電源拓?fù)洌ㄈ鏐uck、Boost、LDO）、電源噪聲抑制、多路電源供電等。
射頻（RF）PCB設計： 了解射頻電路的特殊要求，如傳輸線理論、阻抗匹配、隔離、屏蔽等。
DFM（Design for Manufacturability）可制造性設計： 學習如何優化設計以適應不同的制造工藝，降低生產成本，提高良品率。
DFA（Design for Assembly）可裝配性設計： 考慮元器件的自動貼裝和焊接要求，優化布局，提高裝配效率。
可靠性設計： 學習如何通過設計手段提高PCB在惡劣環境下的可靠性，如熱設計、抗振動設計、防潮防腐設計等。
仿真與分析： 掌握Altium Designer或其他專業仿真工具（如SPICE、IBIS模型）進行電路仿真、信號完整性仿真、熱仿真等。
腳本與自動化： 學習使用Altium Designer的腳本功能（DelphiScript、Python）或API接口，實現設計流程的自動化，提高效率。
PCB設計是一個充滿挑戰但也極具成就感的領域。通過持續的學習和實踐，您將能夠設計出高性能、高可靠性的電子產品。祝您在Altium Designer的學習和實踐中取得豐碩的成果！
