Altium Designer保姆級教程(一):下載安裝、原理圖設計、布線封裝及Gerber導出

  • 2025-07-16 15:08:00
  • 瀏覽量:54

在當今電子產品飛速發展的時代,印刷電路板(PCB)作為電子產品的核心載體,其設計質量直接決定了產品的性能、可靠性和成本。對于初學者而言,掌握一款專業的PCB設計軟件是進入電子設計領域的敲門磚。本文將以Altium Designer為例,為您詳細介紹PCB設計的入門路徑。


一、Altium Designer軟件簡介與安裝步驟

Altium Designer是一款功能強大、集成度高的電子產品開發平臺,廣泛應用于原理圖設計、PCB布局布線、FPGA設計、嵌入式軟件開發等多個領域。它以其直觀的用戶界面和全面的功能,成為眾多工程師的首選工具。


安裝步驟(以Windows系統為例):

1.  獲取安裝包: 從官方渠道獲取Altium Designer的安裝程序。https://data.altium.com.cn/url/4wypkgzkdmqdknxv

2.  運行安裝程序: 雙擊下載的安裝文件,啟動安裝向?qū)А?/span>image.png


3.  接受許可協議: 閱讀并同意軟件許可協議。



4.  選擇安裝類型: 通常選擇“Custom installation”(自定義安裝),以便選擇所需的功能模塊。

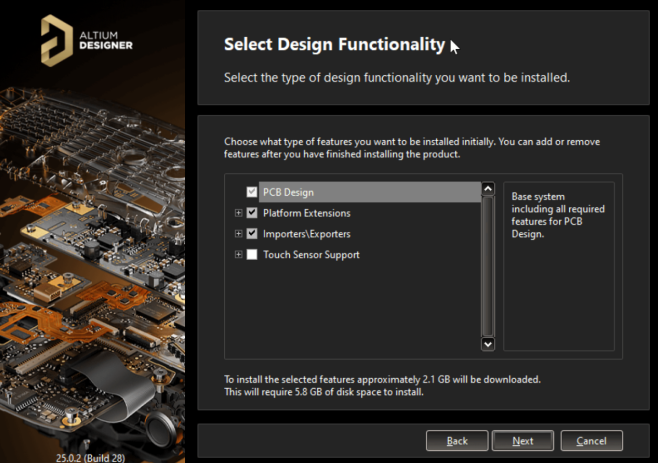

5.  選擇功能模塊: 勾選“Schematic Capture”(原理圖捕獲)、“PCB Design”(PCB設計)等核心功能。如果需要,還可以選擇其他仿真、FPGA等模塊。



6.  選擇安裝路徑: 選擇一個合適的安裝目錄,建議不要安裝在系統盤。

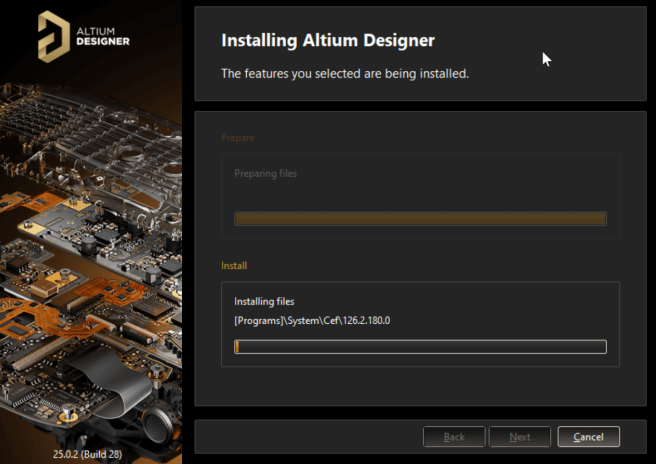

7.  開始安裝: 開始安裝過程,這可能需要一些時間。

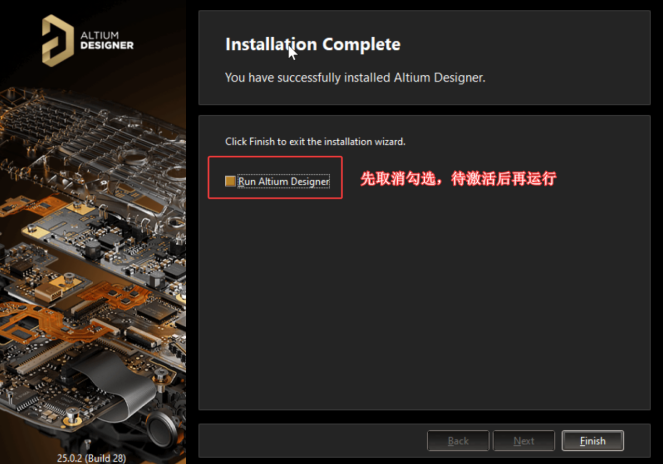

8.  完成安裝: 安裝完成后,根據提示選擇是否立即啟動軟件或安裝許可。



9.激活許可: 根據您獲得的許可類型(如永久許可、按年訂閱許可或試用許可),按照軟件提示進行激活。



二、新建工程與原理圖設計流程


在Altium Designer中進行PCB設計,首先需要?jiǎng)?chuàng)建一個工程,并在其中完成原理圖設計。

1. 新建工程:

● 打開Altium Designer軟件。

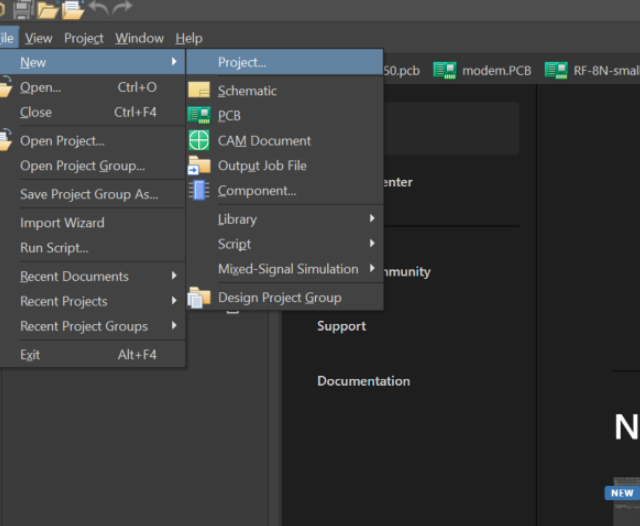

● 點擊菜單欄的“File” -> “New” -> “Project”。

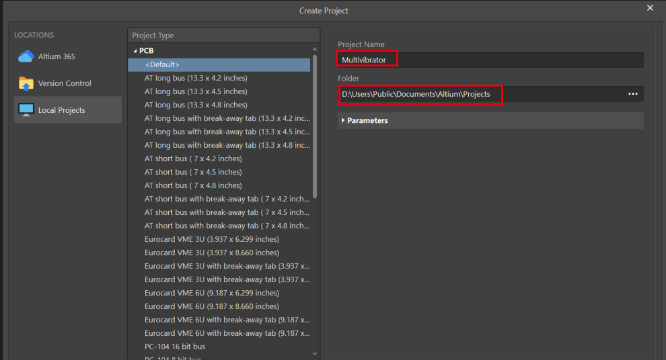

● 在彈出的“New Project”對話框中,選擇“PCB Project”作為工程類型。



l 為工程命名并選擇保存路徑。建議為每個設計創建一個獨立的文件夾。

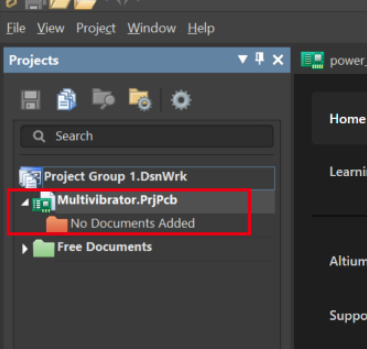

l 點擊“Create”完成工程創建。此時,在“Projects”面板中會顯示您新建的工程。



2. 新建原理圖文件:

l 在“Projects”面板中,右鍵點擊您的工程名稱。

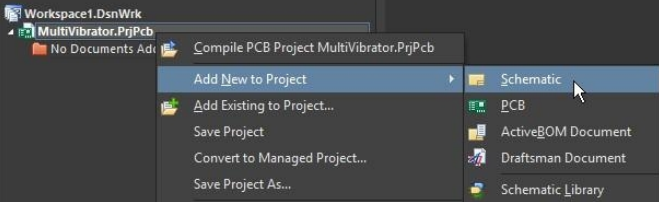

l 選擇“Add New to Project” -> “Schematic”。

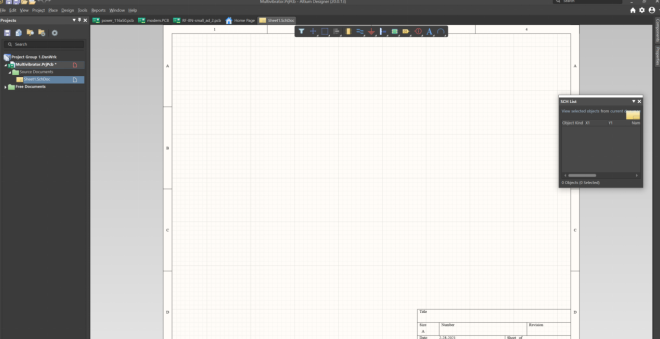

l 一個新的原理圖文件(.SchDoc)將被添加到工程中并自動打開。



3. 原理圖設計流程:

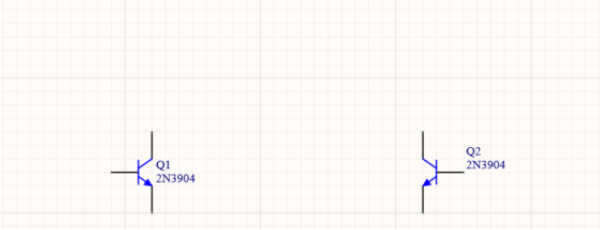

l 放置元器件:

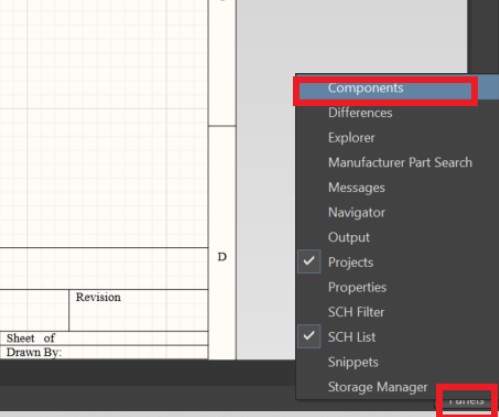

? 打開“Libraries”面板(如果未打開,可在“Panels”菜單中找到)。

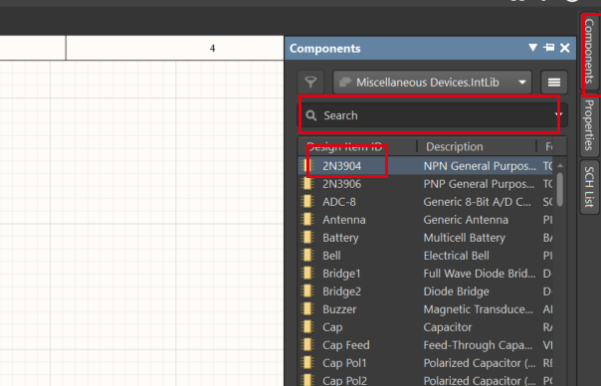

? 在庫中搜索并選擇所需的元器件(如電阻、電容、IC等)。

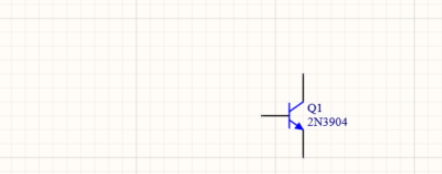

? 點擊“Place”或直接拖拽元器件到原理圖工作區。



? 使用快捷鍵“Space”旋轉元器件,使用“X”或“Y”鍵鏡像元器件。



l 連接導線:

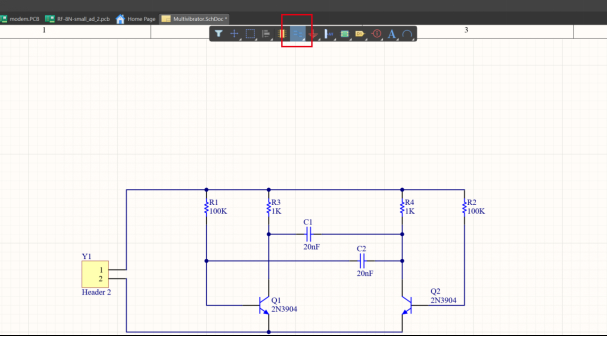

? 點擊工具欄上的“Place Wire”圖標,或使用快捷鍵“P” -> “W”。

? 在元器件引腳之間繪制導線,建立電氣連接。



l 放置網絡標號(Net Label):

? 對于需要連接到不同位置或不同頁面的網絡,使用網絡標號進行命名。

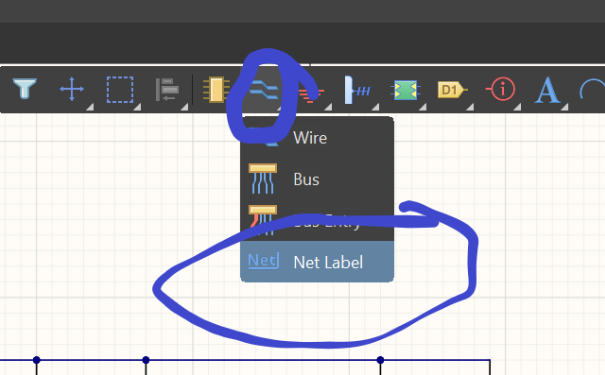

? 點擊工具欄上的“Place Net Label”圖標,或使用快捷鍵“P” -> “N”。

? 輸入網絡名稱,并放置在導線上。相同名稱的網絡標號會自動連接。



l 放置電源/地符號:

? 點擊工具欄上的“Place Power Port”或“Place Ground”圖標。

? 放置常用的電源(如VCC, 3V3, 5V)和地(GND)符號。

l 添加總線(Bus):

? 對于多條并行信號線(如數據總線),可以使用總線來簡化原理圖。

? 點擊工具欄上的“Place Bus”圖標。

? 使用“Bus Entry”將單根導線連接到總線。

l 添加端口(Port):

? 用于連接不同原理圖頁面或連接到PCB外部的信號。

? 點擊工具欄上的“Place Port”圖標。

l 添加注釋和文本:

? 使用“Place Text Frame”或“Place Text String”添加設計說明、元器件參數等。

l 編譯工程:

? 完成原理圖設計后,點擊菜單欄的“Project” -> “Compile PCB Project [工程名]”。

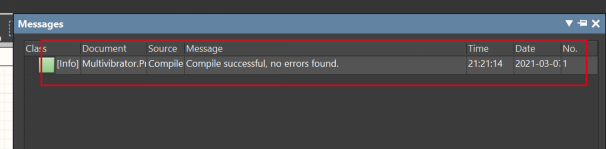

? 編譯過程會檢查原理圖中的電氣規則錯誤和警告,并在“Messages”面板中顯示。根據提示修正錯誤。

完成原理圖設計并編譯無誤后,就可以將其同步到PCB設計中了。



三、PCB布局與布線基本操作

原理圖設計完成后,下一步是進行PCB的布局和布線。這是將抽象的電路連接轉化為實際物理板卡的關鍵步驟。

1. 創建PCB文件:

l 在“Projects”面板中,右鍵點擊您的工程名稱。

l 選擇“Add New to Project” -> “PCB”。

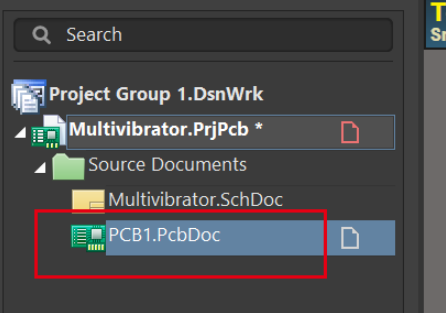

l 一個新的PCB文件(.PcbDoc)將被添加到工程中并自動打開。




2. 從原理圖更新PCB:

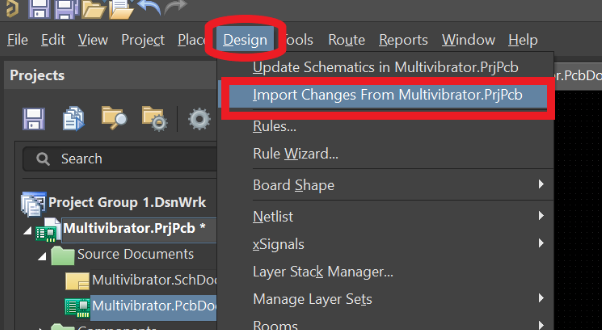

l 在PCB文件打開的狀態下,點擊菜單欄的“Design” -> “Update PCB Document”。

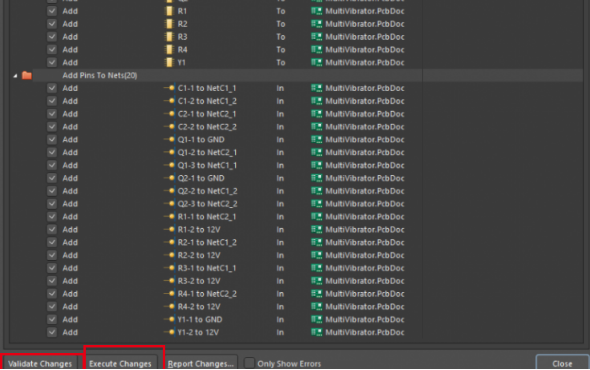

l 在彈出的“Engineering Change Order”(ECO)對話框中,點擊“Validate Changes”驗證更改。

l 如果驗證通過,點擊“Execute Changes”執行更改。此時,原理圖中的所有元器件和網絡信息將被導入到PCB文件中。

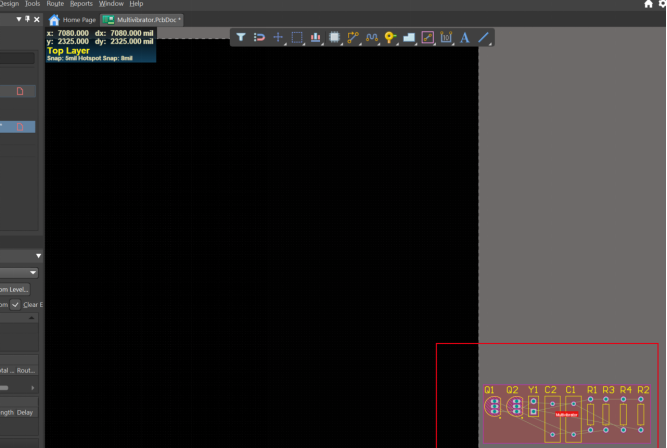

l 導入的元器件通常會堆疊在一起,需要手動進行布局。

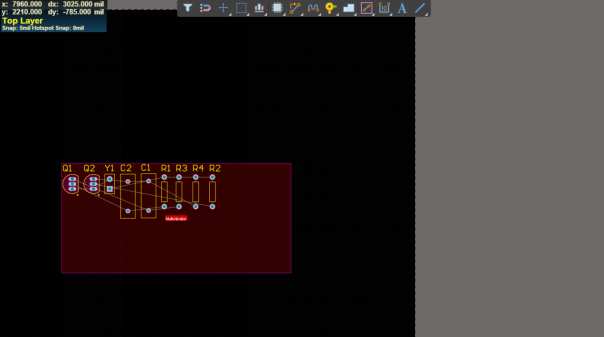

3. PCB布局(Component Placement):

l 設置板框:

? 進入“Board Planning Mode”(快捷鍵“1”)。

? 使用“Design” -> “Board Shape” -> “Define from selected objects”或“Define Board Shape from 3D Body”等方式繪制或?qū)隤CB板框。

? 切換回“2D Layout Mode”(快捷鍵“2”)。

l 放置元器件:

? 將導入的元器件拖拽到板框內。


? 根據電路功能、信號流向、散熱要求、機械結構和美觀度等原則進行布局。

? 重要原則:

n 功能分區: 將模擬電路、數字電路、電源電路等進行分區,減少相互干擾。

n 信號流向: 按照信號的輸入到輸出方向進行布局,避免信號線交叉。

n 熱量管理: 將發熱量大的元器件(如電源芯片、功率器件)放置在散熱良好的位置,并考慮散熱片或風扇的空間。

n 機械結構: 考慮連接器、安裝孔、外殼等物理限制。

n 電源去耦: 去耦電容應盡可能靠近IC的電源引腳放置。

l 鎖定元器件: 布局完成后,選中元器件,右鍵選擇“Lock”或使用快捷鍵“L”,防止誤移動。



4. PCB布線(Routing):

l 設置設計規則(Design Rules):

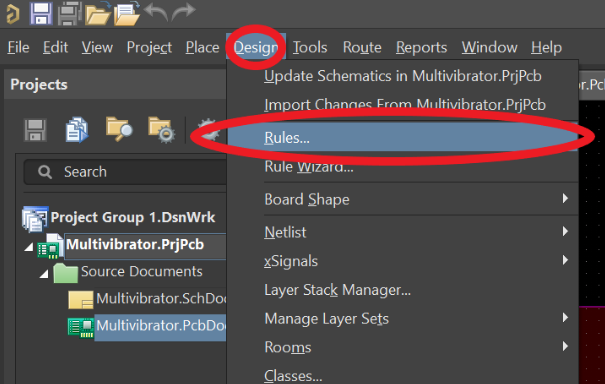

? 點擊菜單欄的“Design” -> “Rules”。

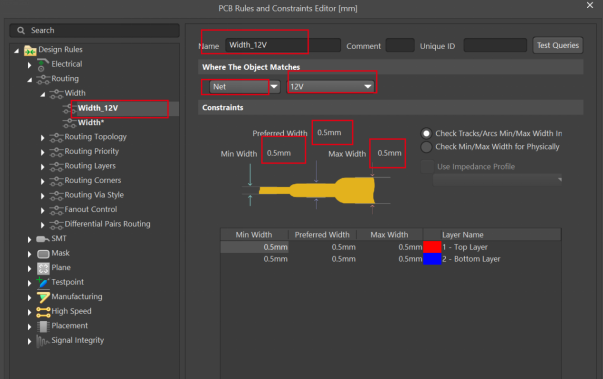

? 在“Design Rules”對話框中,設置布線寬度、間距、過孔尺寸、層數等規則。這是布線前最重要的步驟,確保布線符合制造要求和電氣性能。




l 交互式布線:

? 點擊工具欄上的“Interactive Routing”圖標,或使用快捷鍵“P” -> “T”。

? 點擊需要布線的網絡引腳,然后沿著預期的路徑繪制導線。

? 使用“Shift + Space”切換布線模式(如45度、90度、任意角度)。

? 使用“+”或“-”鍵切換布線層,同時會自動放置過孔(Via)。

? 對于高速信號線,應考慮差分對布線、等長布線等高級布線技術。

l 自動布線(可選):

? 對于復雜或時間有限的設計,可以嘗試使用自動布線器。

? 點擊菜單欄的“Route” -> “Auto Route” -> “All”。

? 自動布線器會根據設置的設計規則進行布線。但通常需要人工干預和優化,以達到最佳效果。

l 鋪銅(Polygon Pour):

? 在PCB的空白區域鋪設大面積的銅皮,通常用于接地(GND)或電源(Power)層,以提供良好的電氣參考平面和散熱。

? 點擊工具欄上的“Place Polygon Pour”圖標。

? 繪制鋪銅區域,并指定其連接的網絡。

布局和布線是PCB設計的核心,需要耐心和細致的操作,并不斷檢查和優化。



元器件封裝庫的使用方法

元器件封裝庫是PCB設計中不可或缺的部分,它定義了元器件在PCB上的物理尺寸、焊盤形狀和引腳排列。正確使用封裝庫是確保PCB能夠順利制造和組裝的前提。

1. 封裝庫的類型:

● 集成庫(Integrated Library): 包含原理圖符號、PCB封裝和仿真模型等多種信息,方便統一管理。

● 獨立PCB庫(PCB Library): 僅包含PCB封裝信息(.PcbLib文件)。

● 制造商提供的庫: 許多元器件制造商會提供其產品的Altium Designer封裝庫。

● 在線庫: Altium Designer提供了Altium Content Vault等在線庫,可以直接搜索和下載元器件。

2. 查找和添加封裝:

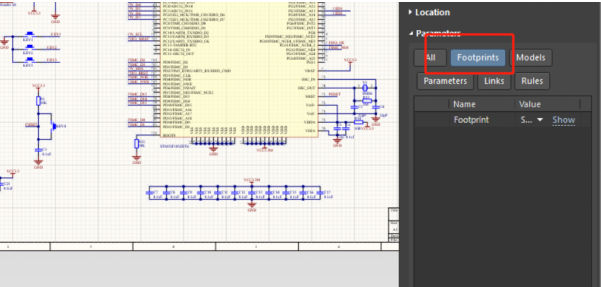

● 在原理圖設計時,當您放置元器件后,需要為其指定正確的PCB封裝。

● 雙擊原理圖上的元器件,打開“Properties”面板。

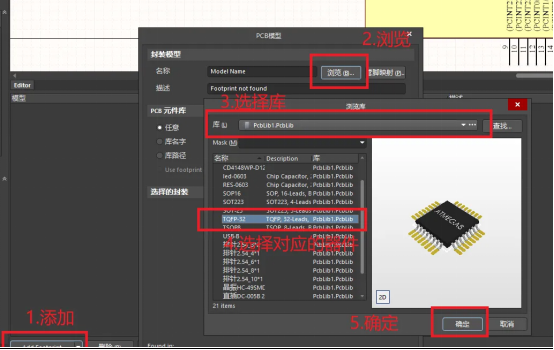

● 在“Models”區域,點擊“Add” -> “Footprint”。


● 在彈出的“Add Footprint”對話框中,您可以:

○ 瀏覽已安裝的庫: 在“Libraries”下拉菜單中選擇已安裝的庫,然后搜索或?yàn)g覽所需的封裝。

○ 從在線庫搜索: 點擊“Search”按鈕,在Altium Content Vault中搜索。

○ 手動創建: 如果找不到合適的封裝,則需要手動創建。


3. 創建自定義封裝:

當標準庫中沒有所需元器件的封裝時,您需要手動創建。

● 點擊菜單欄的“File” -> “New” -> “Library” -> “PCB Library”。

● 一個新的PCB庫文件(.PcbLib)將被創建并打開。


● 繪制焊盤:

○ 點擊工具欄上的“Place Pad”圖標,或使用快捷鍵“P” -> “P”。

○ 根據元器件數據手冊中的尺寸信息,繪制焊盤并設置其形狀(圓形、方形、橢圓形等)、尺寸和編號。

○ 對于表面貼裝(SMD)元器件,通常使用矩形或橢圓形焊盤;對于通孔(Through-Hole)元器件,使用圓形焊盤。

● 繪制絲印層(Top Overlay):

○ 切換到“Top Overlay”層。

○ 使用“Place Line”或“Place Arc”等工具繪制元器件的外形輪廓、引腳1標識、極性標識等,用于指導元器件的安裝。

● 繪制機械層(Mechanical Layer):

○ 在機械層上繪制元器件的實際尺寸、高度、禁止布線區等信息,用于機械檢查和裝配。

● 添加3D模型(可選):

○ 為了在3D視圖中更好地查看元器件,可以導入或創建元器件的3D模型。

○ 點擊菜單欄的“Place” -> “3D Body”。


○ 選擇導入STEP模型或創建拉伸體。

● 保存封裝:

○ 完成封裝繪制后,點擊菜單欄的“File” -> “Save”保存PCB庫文件。

○ 將此庫文件添加到您的工程中,以便在原理圖中使用。


正確和規范的封裝庫是PCB設計成功的基礎,務必仔細核對元器件數據手冊,確保封裝尺寸的準確性。
