金手指在 PCB 中的主要應用

金手指在耐用性和信號質量至關重要的應用中大放異彩。以下是它們最常見的用途：

1. 計算機外設和內存模塊

在 PC 中，金手指將內存模塊 （如 DDR5 RAM） 和擴展卡 （如 GPU） 連接到主板。由于插入周期通常超過 100 次，信號速度超過 3 GHz，黃金的低電阻和耐腐蝕性使數據保持平穩流動。例如，典型的 DDR4 DIMM 可能使用 30 微英寸的黃金來處理 2,400 MT/s 的傳輸速率而不會降低。

2. 工業和汽車系統

工業控制器和汽車 ECU 依靠金手指實現堅固耐用的長期性能。在惡劣的環境中（想想 -40°C 到 85°C 的溫度或高振動設置），金可以防止信號丟失和連接器磨損。例如，汽車安全氣囊控制器可能使用金手指來確保 15 年零故障的使用壽命。

3. 消費電子

從智能手機到游戲機，金手指連接內部板或連接外部配件。它們能夠在高頻下保持信號完整性（例如，3.5 GHz 的 5G 信號），使其成為緊湊型高速設備的理想選擇。USB-C 適配器板可能使用 5 微英寸的黃金來提高成本效益，同時仍滿足性能規格。

4. 聯網設備

路由器和服務器在背板和子卡中使用金手指來處理高速數據 — 通常超過 10 Gbps。在這里，阻抗控制（通常為 50 歐姆）和最小的信號衰減至關重要，而金的導電性可確保始終滿足這些規格。

為什么選擇黃金？選擇背后的科學

為什么不使用銅或銀等更便宜的金屬呢？答案在于黃金的獨特特性。銅，雖然導電性高 （5.96 × 10？S/m） 會迅速氧化，隨著時間的推移提高接觸電阻。銀具有出色的導電性 （6.30 × 10？S/m），但在潮濕或富含硫的環境中會失去光澤，從而影響可靠性。金，電導率為 4.11 × 10？S/m 耐腐蝕并保持穩定的接觸電阻 - 對于具有 10,000+ 次插拔次數的應用至關重要。

為了提高耐用性，在電鍍過程中，黃金通常與 5-10% 的鈷或鎳形成合金，從而形成能夠承受磨料磨損的“硬金”。這種組合的硬度為 130-200 維氏硬度，比純金的 25 維氏硬度高得多。對于工程師來說，這意味著金手指可以承受重復插入的機械應力，而不會開裂或剝落。

金手指的制造標準

生產金手指并不是一場自由的比賽;它受嚴格的行業標準約束，以確保性能和兼容性。讓我們解讀關鍵的準則和流程。

行業標準：IPC 及其他

電子工業連接協會 （IPC） 為 PCB 制造設定了黃金標準。主要規格包括：

- IPC-6012：定義了剛性 PCB 的性能標準，要求邊緣連接器的金厚度在 2 到 50 微英寸之間，具體取決于類別。

- IPC-4552：側重于化學沉鎳 （ENIG），但其原理適用于金手指電鍍。它建議使用 3-6 微英寸的金而不是 120-240 微英寸的鎳以提高耐腐蝕性。

- IPC-A-600：提供視覺驗收標準，確保金手指沒有點蝕或電鍍不均勻等缺陷。

MIL-G-45204 等軍用標準可能會將金厚度提高到 50 微英寸以獲得極高的可靠性，但大多數商業應用堅持使用 10-30 微英寸以平衡成本和性能。

制造過程

打造金手指涉及每一步的精確性：

1. 底座準備：銅焊盤沿 PCB 邊緣蝕刻，根據 IPC 公差，通常為 0.031 至 0.125 英寸寬。

2. 鍍鎳：在銅上電鍍 100-200 微英寸的鎳層，以防止擴散并增加強度。

3. 鍍金：硬金（與鈷或鎳合金化）電鍍至指定厚度。對于高密度電路板，選擇性電鍍僅針對手指，從而降低了成本。

4. 斜面：邊緣斜面 20-45°，以便于插入插槽，減少 PCB 和連接器的磨損。

5. 質量控制：自動光學檢測 （AOI） 和電阻測試（以 <50 毫歐姆為目標）驗證電鍍均勻性和電導率。

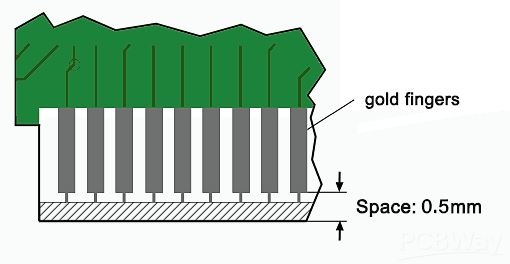

設計約束

工程師必須遵循特定的布局規則：

- 間距：使電鍍通孔 （PTH） 與金手指保持至少 1 mm 的距離，以避免在坡口加工過程中短路。

- 無銅內層：靠近邊緣的內層必須不含銅，以防止切割后暴露。

- 長度限制：金指墊不應超過 40 毫米，以保持結構完整性。

偏離這些可能會導致電路板變?nèi)趸蛐盘?hào)問題，例如干擾高速數據的阻抗不匹配。

金手指制造的挑戰

即使有標準，也會帶來挑戰：

- 成本：黃金的價格使厚鍍層變得昂貴。薄層（例如 5 微英寸）可以降低成本，但可能會磨損得更快。

- 電鍍均勻性：不均勻的金厚度會導致接觸故障。具有 ±10% 公差的先進電鍍機會有所幫助，但精度是關鍵。

- 隨時間磨損：高插入應用（例如 50,000 次插拔）甚至可以腐蝕硬金，需要更厚的電鍍或鈹銅等替代材料。

對于工程師來說，平衡這些因素意味著權衡可靠性與預算 - 這是一種經典的設計權衡。

金手指不僅僅是一個閃亮的細節，它們還是可靠 PCB 設計的基石，以無與倫比的性能彌合了電路板及其插槽之間的差距。從為筆記本電腦的 RAM 供電到保持工業系統運轉，它們的應用廣泛而重要。通過遵守 IPC-6012 等制造標準并掌握電鍍工藝，工程師可以確保這些連接器經得起時間的考驗。下次您確定 PCB 規格時，請考慮一下金手指如何提升您的設計，以及精密制造如何使這一切成為可能。

心中有一個項目？了解金手指是您構建持久電子產品的第一步。深入研究規格，調整布局，并觀察您的設計在字面上和比喻上大放異彩。
