了解柔性PCB:設計、應用和優勢

  • 2025-07-16 14:51:00
  • 瀏覽量:43

柔性印刷電路板 (PCB) 改變了電子行業,為工程師和設計師提供了適用于現代、緊湊和創新設備的多功能解決方案。與傳統的剛性 PCB 不同,柔性 PCB 可以彎曲并適應獨特的形狀,使其成為從可穿戴設備到航空航天系統等應用的基石。隨著技術的進步,對輕質、耐用和節省空間的電路的需求不斷增長,使柔性 PCB 成為工程師應對復雜設計挑戰的關鍵工具。



什么是柔性 PCB?

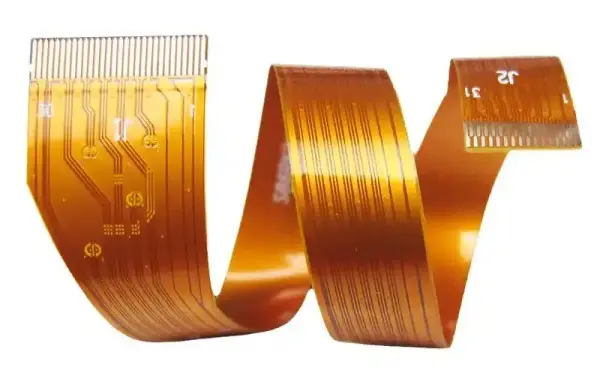

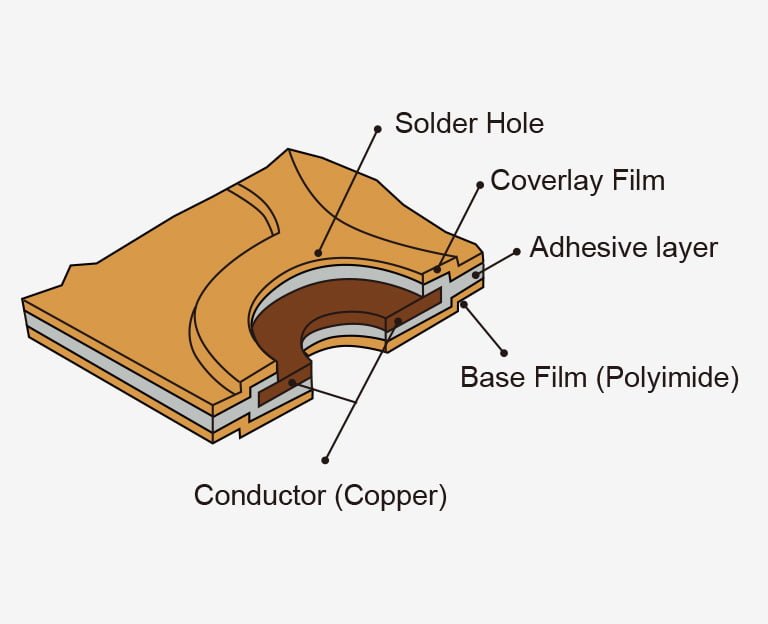

柔性 PCB 是一種由柔性材料制成的印刷電路板,通常是聚酰亞胺或聚酯,使其能夠在不影響其電氣功能的情況下彎曲、扭曲和折疊。與依賴 FR4(一種玻璃環氧化合物)等剛性基材的剛性 PCB 不同,柔性 PCB 使用支持動態應用的可延展性底座。導電走線(通常是銅)層壓到該基板上,保護性覆蓋層(阻焊層的靈活替代品)保護電路。


柔性 PCB 有多種配置:?jiǎn)蚊?、雙面或多層。例如,單面柔性 PCB 具有一層導電材料,非常適合簡單設計,而多層版本可以支持多達 20 層的復雜電路。這種適應性使它們適用于從基本連接器到高密度互連 (HDI) 的所有產品,走線寬度窄至 3 mils (0.076 mm)。





柔性 PCB 的關鍵設計考慮因素

設計柔性 PCB 需要仔細規劃,以平衡靈活性、性能和可制造性。以下是工程師必須考慮的關鍵因素:

材料選擇

任何柔性 PCB 的支柱都是其基板。聚酰亞胺,如杜邦的 Kapton,是最常見的選擇,因?yàn)樗哂谐錾臒岱€(wěn)定性(處理溫度為 -200°C 至 400°C)和約 3.4 的介電常數。聚酯是一種經濟高效的替代品,適用于要求較低的應用,盡管它犧牲了一些耐熱性。銅厚度的選擇(通常為 0.5 盎司(17.5 μm)至 2 盎司(70 μm))也會影響柔韌性和載流能力。

彎曲半徑和柔韌性

彎曲半徑(柔性 PCB 可以容忍而不會損壞的最小半徑)是一個關鍵設計參數。對于具有 1 盎司銅的單層柔性 PCB,彎曲半徑通常是板厚的 6-10 倍(例如,0.1 mm 厚的電路板為 0.6-1 mm)。由于剛度增加,多層設計需要更大的半徑,通常為厚度的 12-20 倍。超過此限制可能會使銅走線開裂,從而導致開路。

走線布局和阻抗控制

走線設計對于信號完整性至關重要,尤其是在高頻應用中。例如,RF 設計中常見的 50 歐姆阻抗需要精確的走線寬度(例如,0.1 mm 厚的聚酰亞胺襯底為 0.2 mm)和間距。未對準或過于緊密的彎曲會導致信號丟失或串?dāng)_,從而降低性能。工程師經常使用計算機輔助工程 (CAE) 軟件等仿真工具來優化布局。

加勁肋和覆層

為了支撐元件或連接器,將 FR4 或聚酰亞胺制成的加強筋添加到柔性 PCB 的特定區域。這些加強筋通常為 0.5-1.5 mm 厚,可防止在需要?jiǎng)偠鹊牡胤綇澢?,例如在零插入?(ZIF) 連接器上。與傳統 PCB 上使用的剛性阻焊層不同,通過層壓或粘合劑施加的覆蓋層可以保護走線并保持柔韌性。





柔性 PCB 的制造工藝

生產柔性 PCB 涉及確保耐用性和精度的專業技術。以下是分步概述:

  1. 底物制備:該過程從一卷聚酰亞胺或聚酯薄膜開始,通常為 25-125 μm 厚。這種材料經過清潔和預處理,以增強銅層壓的附著力。

  2. 銅層壓:使用熱量和壓力將薄銅箔(例如 18 μm 或 35 μm)粘合到基板上。對于雙面或多層設計,將重復此步驟并精確對齊。

  3. 光刻:涂覆光刻膠層,通過掩模暴露在紫外線下,并顯影以定義電路圖案。然后蝕刻掉不需要的銅,留下所需的痕跡。

  4. 覆蓋層應用:將預先切割有墊開口的柔性覆蓋膜層壓在走線上。此步驟需要精度以避免對準錯誤,這可能會暴露或損壞電路。

  5. 鉆孔和電鍍:使用激光鉆孔微孔或通孔(小至 0.1 mm),然后鍍銅以連接多層設計中的各層。這一步對于 HDI 柔性 PCB 至關重要。

  6. 總裝:如果需要,可以連接加強筋,并對板進行連續性和性能測試。例如,飛針測試可以驗證分辨率低至 0.05 mm 的電氣連接。

其結果是輕巧、靈活的電路,可隨時集成到設備中。該工藝需要先進的設備(如精度為 10 μm 的激光鉆頭)來滿足現代設計公差。




柔性 PCB 的應用

柔性 PCB 的多功能性使其在各行各業中不可或缺。以下是一些突出的例子:

可穿戴技術

在智能手表和健身追蹤器中,柔性 PCB 貼合曲面,從而減小了設備的尺寸和重量。典型的可穿戴設備可能使用厚度為 0.2 mm 的雙面柔性 PCB,支持傳感器和藍牙模塊,同時承受反復彎曲(高達 100,000 次循環)。

醫療設備

柔性 PCB 為心臟起搏器等植入式設備提供動力,其中它們的生物相容性和柔韌性至關重要。具有 5 μm 走線間距的多層柔性 PCB 可以在 1 cm2 的區域內集成傳感電路和電源管理,并在體溫 (37°C) 下可靠運行。

汽車系統

在汽車應用中,如攝像頭模塊或 LIDAR 系統,柔性 PCB 可承受振動和高溫(高達 150°C)。與帶有線束的剛性板相比,它們能夠包裹狹窄空間,將組裝時間縮短了 20-30%。

航空航天和國防

衛星和無人機依靠柔性 PCB 來減輕重量,有時比剛性替代品減輕 50% 的質量。專為無人機設計的 85 英尺長的柔性 PCB 展示了它們?cè)诖笠?guī)模、高性能應用方面的潛力。



柔性 PCB 的優勢

為什么選擇柔性 PCB 而不是剛性 PCB?好處是顯而易見且有影響力的:

節省空間和重量

柔性 PCB 所需的空間和重量?jī)H為剛性 PCB 組件的 10% 左右。例如,帶有連接器的 50 g 剛性板可能會被 5 g 柔性 PCB 取代,從而簡化便攜式設備的封裝。

增強的可靠性

更少的互連意味著更少的故障點。柔性 PCB 消除了線束中的焊點和壓接,在汽車系統等高振動環境中將故障率降低多達 15%。

設計自由度

工程師可以彎曲和折疊柔性 PCB 以適應非常規形狀,從而實現創新設計。這種靈活性支持更緊密的彎曲半徑(例如,薄基板為 0.5 mm),為小型化開辟了新的可能性。

熱性能和電氣性能

聚酰亞胺的散熱性能優于 FR4,使柔性 PCB 能夠處理更高的電流——每單位重量的銅材最多可多處理 20%。它們的介電特性還支持高速信號,在 1 GHz 時損耗低至 0.02 dB/cm。



柔性 PCB 設計中的挑戰和解決方案

雖然柔性 PCB 具有顯著的優勢,但它們也帶來了工程師必須解決的挑戰:

成本

由于特殊的材料和工藝,柔性 PCB 的成本可能是剛性板的 2-3 倍。解決方案:盡可能優化單層配置的設計,減少層數和制造復雜性。

持續性限制

過度彎曲會使銅走線疲勞,導致 50,000-100,000 次循環后出現裂紋。解決方案:使用軋制退火銅(比電鍍銅更具延展性)并強制執行彎曲半徑參考線。

裝配復雜性

柔性基板上的表面貼裝元件需要精確放置以避免應力。解決方案:加入加強筋并使用精度為 0.01 mm 的自動拾取和放置機器。

通過預測這些障礙,工程師可以最大限度地發揮柔性 PCB 的潛力,同時將風險降至最低。



柔性 PCB 不僅僅是剛性板的替代品,它們還是突破設計界限的工程師的游戲規則改變者。從節省空間和重量的能力到在具有挑戰性的環境中無與倫比的靈活性,柔性 PCB 為各行各業的創新提供動力。通過掌握他們的設計原則并了解他們的應用,您可以為您的下一個項目解鎖新的可能性。
