首頁 > 技術資料 > ICT測試夾具在電動汽車(EV)制造中的作用

ICT測試夾具在電動汽車(EV)制造中的作用

  • 2025-07-15 13:56:00
  • 瀏覽量:44

在快速增長的電動汽車 (EV) 制造領域,確保電子元件的可靠性和安全性至關重要。在此過程中的一個關鍵工具是 ICT(在線測試)測試夾具,它在電動汽車 PCB 測試中起著至關重要的作用。但究竟什么是 ICT 測試夾具,為什么它們在電動汽車生產中如此重要?簡而言之,ICT 測試夾具是用于測試印刷電路板 (PCB) 的專用裝置,通過直接連接到其組件、檢查缺陷并確保它們符合嚴格的汽車標準。在這篇博客中,我們將深入探討它們的重要性、它們?nèi)绾沃С蛛娮訙y試,以及為什么它們對于汽車行業的大電流測試和 EV 特定測試至關重要。




什么是 ICT 測試夾具,為什么它們在電動汽車制造中很重要?

ICT 測試夾具是在 PCB 制造的在線測試階段使用的定制設計工具。這些夾具將 PCB 固定到位,并通過一系列探針將其連接到測試系統。然后,系統發送電信號以檢查短路、開路或組件值不正確等問題。在電動汽車生產中,PCB 控制著從電池管理系統 (BMS) 到電源逆變器的一切,這些測試的準確性是沒有商量余地的。


電動汽車嚴重依賴復雜的電子設備來管理高壓系統,通常在 400V 至 800V 或更高的電壓下運行。PCB 中的單個故障可能導致災難性故障,危及安全和性能。ICT 測試夾具確保每塊電路板都符合汽車應用所需的高標準,使其成為電動汽車制造質量保證的基石。

ICT 測試夾具測試電動汽車制造的 PCB




電動汽車 PCB 測試的重要性

電動汽車中的 PCB 會受到惡劣條件的影響,包括極端溫度、振動和高電氣負載。電動汽車 PCB 測試對于驗證這些電路板是否能夠承受此類環境同時保持功能至關重要。ICT 測試夾具是這一過程的核心,使制造商能夠在電路板集成到更大的系統之前,在生產早期發現缺陷。




ICT 測試夾具如何支持 EV 中的電子測試

電動汽車制造中的電子測試不僅僅是簡單的功能檢查。它涉及在實際條件下驗證信號完整性、配電和組件可靠性。ICT 測試夾具特別適合于此,因?yàn)樗鼈兛梢灾苯釉L問 PCB 上的單個組件,而無需為整個系統供電。


在測試過程中,ICT 夾具可能會測量 PCB 上關鍵路徑的阻抗值。例如,電動汽車中的輸電電路可能需要低于 10 毫歐姆的阻抗,以最大限度地減少能量損失。該夾具的探頭可以精確定位電阻過高的區域,使工程師能夠在生產規模擴大之前解決問題。這種精度對于保持 EV 電子設備的效率和安全性至關重要。


此外,ICT 夾具可以測試通信電路中的信號速度,例如電動汽車中常見的控制器局域網 (CAN) 總線系統中使用的信號速度。這些系統通常以 1 Mbps 或更高的速度運行,任何延遲或干擾都可能中斷車輛運行。ICT 測試可確保信號按預期傳輸,從而降低通信故障的風險。

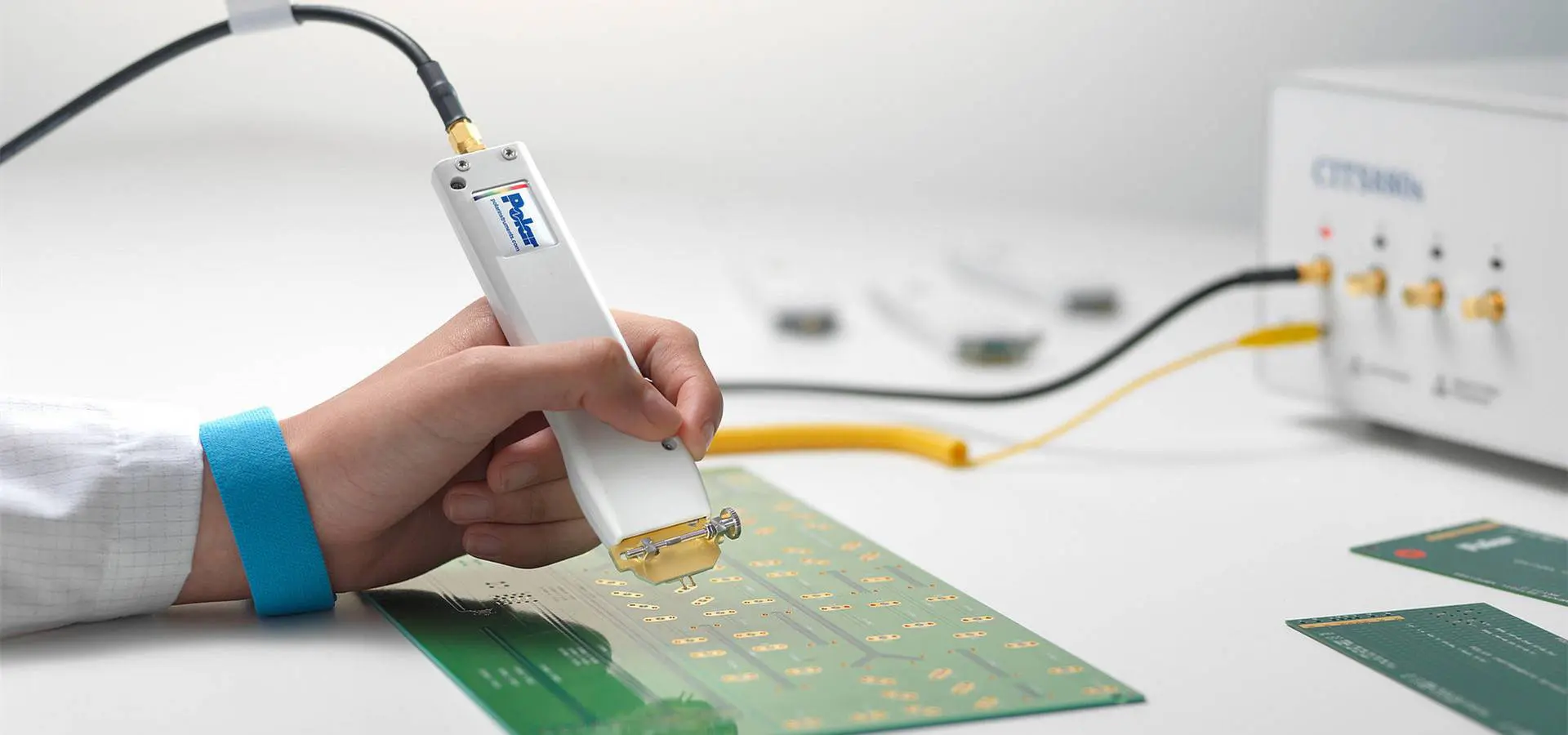

EV PCB 電子測試期間 ICT 測試探針的特寫




使用 ICT 測試夾具滿足汽車標準

汽車標準是任何行業中最嚴格的標準之一,這是有充分理由的。電動汽車必須遵守 ISO 26262 功能安全和 AEC-Q100 電子元件可靠性等準則。ICT 測試夾具通過提供一致、可重復的測試來驗證 PCB 性能的各個方面,從而幫助制造商遵守這些標準。


此外,汽車標準通常要求在制造過程中實現可追溯性。ICT 測試系統由精心設計的夾具提供支持,可以記錄每塊板的詳細測試數據,從而創建證明合規性的記錄。在審計期間或需要追溯故障源時,此文檔非常寶貴。




電動汽車制造中的大電流測試挑戰

EV PCB 測試中最大的挑戰之一是進行大電流測試。電動汽車通常需要能夠處理 50A 至 300A 以上電流的電路,尤其是在動力總成和電池系統中。傳統的測試設置難以滿足這些級別,但 ICT 測試夾具就是為了滿足這些需求而構建的。


大電流測試涉及通過 PCB 提供大量功率,同時監控過熱、電壓下降或組件故障等問題。用于 EV 應用的 ICT 夾具通常配備重型探頭和連接器,能夠承載這些電流而不會降低性能。例如,夾具可能使用每個引腳額定電流為 10A 的探針,多個引腳并聯以處理 200A 或更高的總電流。


大電流測試的目標是確保 PCB 的設計(低至銅走線的寬度)能夠無風險地管理負載。設計為 100A 的走線可能需要至少 2mm 寬,銅厚度為 2 盎司,以避免過多的熱量積聚。ICT 夾具通過測量測試期間的溫升和電壓穩定性來幫助驗證這些參數。

使用 ICT 夾具進行 EV PCB 測試的大電流測試裝置




電動汽車專用測試和 ICT 夾具的作用

與傳統汽車不同,電動汽車需要專門的測試來應對高壓系統、電磁干擾 (EMI) 和能源效率等獨特挑戰。電動汽車專用測試通常側重于絕緣電阻、漏電流和 EMI 敏感性等領域,而 ICT 測試夾具在這些領域提供了關鍵支持。


例如,絕緣電阻測試對于在 800V 或更高電壓下運行的高壓電動汽車系統至關重要。絕緣故障可能導致危險的短路或電擊。ICT 夾具可以應用高壓測試信號(有時高達 1000V 或更高)來測量導體和接地之間的電阻,確保絕緣滿足安全閾值(通常在 1 MΩ 或更大范圍內)。


EMI 測試是 ICT 燈具的另一個亮點。電動汽車裝有敏感的電子設備,即使在電機或充電器的強電磁場存在的情況下,這些電子設備也必須不受干擾地運行。ICT 系統可以模擬 EMI 條件,而夾具可以監控 PCB 的響應方式,識別信號路徑或接地設計中的潛在漏洞。




在電動汽車生產中使用 ICT 測試夾具的好處

ICT 測試夾具在電動汽車制造中的優勢很多,影響著質量和效率。以下是一些主要優勢:

  • 早期缺陷檢測:ICT 測試可在組裝前發現組件放錯位置或焊接缺陷等問題,從而降低返工成本。

  • 速度和可擴展性:自動化 ICT 系統由精心設計的夾具提供支持,每小時可以測試數百塊電路板,跟上大批量電動汽車的生產。

  • 針對 EV 需求的定制:可以定制夾具以測試特定的 EV 組件,例如 BMS 或逆變器板,確保準確的結果。

  • 節省成本:通過及早發現故障,ICT 燈具可以防止在生產后期或車輛到達客戶后出現代價高昂的故障。




為電動汽車制造選擇合適的 ICT 測試夾具

并非所有的 ICT 測試夾具都是一樣的,尤其是在滿足電動汽車生產需求時。在選擇夾具時,制造商應考慮電流和電壓額定值、探頭耐用性以及與自動測試系統的兼容性等因素。對于大電流應用,可能需要帶有增強探頭和冷卻機構的夾具來處理測試過程中產生的熱量。


此外,夾具的設計應考慮被測 PCB 的具體布局。通常需要定制夾具與復雜 EV 板上的測試點完美對齊,確保準確接觸而不會損壞組件。與值得信賴的夾具設計和制造提供商合作可以顯著提高測試可靠性。




未來趨勢:不斷發展的電動汽車行業的 ICT 測試

隨著電動汽車行業的不斷發展,對測試技術的需求也將不斷增長。未來的 ICT 測試夾具可能會采用先進的功能,例如集成熱成像以在大電流測試期間檢測熱點,或人工智能驅動的分析以根據測試數據預測潛在故障。這些創新將進一步增強 ICT 燈具在確保下一代電動汽車安全和性能方面的作用。


此外,隨著電動汽車設計朝著更高的電壓(一些系統已經以 1200V 為目標)和更快的充電能力發展,ICT 燈具將需要適應更大的電氣和熱挑戰。對于旨在保持市場競爭優勢的制造商來說,保持領先地位至關重要。




ICT 測試夾具是 EV 質量的支柱

在電動汽車制造的高風險領域,ICT 測試夾具是確保 PCB 質量和可靠性不可或缺的工具。從支持電動汽車 PCB 測試到滿足嚴格的汽車標準,這些夾具在電子測試、大電流測試場景和 EV 特定測試中發揮著關鍵作用。通過及早發現缺陷、實現精確測量并確保符合安全標準,ICT 固定裝置可幫助制造商制造安全、高效且準備好上路的電動汽車。
