4層板布線不用愁!PCB四層板工廠的黃金規則分享
四層板之所以成為電子設備的 “主力戶型”,全靠布線設計的 “巧思”—— 同樣大小的板子,布線合理能讓信號傳輸效率提升 30%,反之則可能變成 “信號迷宮”。PCB 四層板工廠的老工程師們,從成千上萬次試錯中總結出一套布線規則,就像給電流畫 “交通標線”,讓每一股信號都走對路、不添亂。
四層板的布線先從 “樓層分配” 開始,經典的層疊方案是 “頂層信號→內層地→內層電源→底層信號”,這種布局就像把馬路分成 “地面道路(頂層 / 底層)” 和 “地下管網(內層電源 / 地)”,各走各的道。
信號層與電源層 “貼貼” 是關鍵。信號層緊挨著接地層,就像給信號線套上 “屏蔽罩”,能減少 70% 的電磁干擾。PCB 四層板工廠的測試顯示:頂層信號與內層地的間距從 0.2mm 縮到 0.1mm,2.4GHz 無線信號的抗干擾能力提升 25%。捷配 PCB 在物聯網模塊四層板中,嚴格遵守這個規則,讓傳感器數據傳輸?shù)恼`碼率降到 0.1% 以下。
電源層 “不碎片化” 才能穩供電。內層電源層要像 “大廣場” 一樣完整,避免被分割成多個小塊,否則會增加電源阻抗。某 PCB 四層板工廠曾遇到一批智能音箱四層板,因電源層分割過碎導致音頻雜音,重新設計成完整電源層后,雜音完全消失。如果需要多種電壓(如 3.3V 和 5V),分割線要留 2mm 以上的 “隔離帶”,就像廣場上的綠化帶,互不干擾。

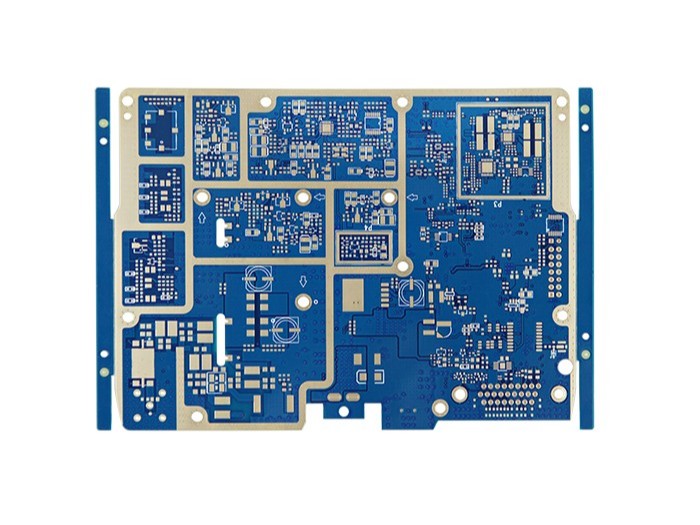

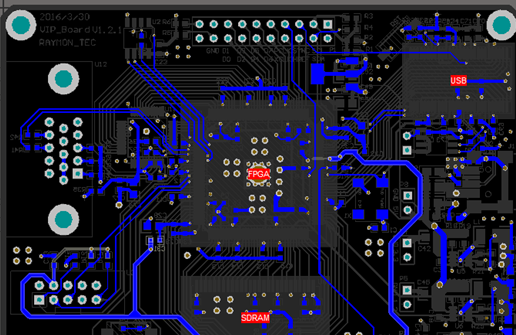

四層板的布線就像城市道路規劃,既要四通八達,又不能堵車,這幾個細節最關鍵:
信號線 “走表層,短而直”。頂層和底層的信號線盡量走直線,長度控制在 5cm 以內,高頻信號(如 USB3.0)更要縮短到 3cm 以下,就像給快車開直達道。捷配 PCB 的工程師算過一筆賬:100MHz 信號每多繞 1cm,傳輸延遲增加 10ps,積累多了會讓數據錯亂。
“差分線” 要像 “雙胞胎”。HDMI、以太網等高速信號用的差分線,必須平行、等長、間距固定(通常 0.2-0.3mm),就像兩個同步跑步的人,步伐一致才能抵消干擾。PCB 四層板工廠用 “蛇形布線” 調整長度,誤差控制在 5mil(0.127mm)以內,某測試顯示,這種布線能讓差分信號的抗干擾能力提升 40%。
過孔 “能少則少,就近打孔”。過孔是連接不同層的 “天橋”,但每個過孔都會增加信號損耗,四層板的過孔數量要比雙面板少 30%。打孔時要靠近元器件引腳(距離≤5mm),就像天橋建在公交站旁邊,方便換乘。捷配 PCB 在某款四層板設計中,通過優化過孔位置,讓信號路徑縮短 20%,傳輸效率提升 15%。
四層板的電源和接地布線,是穩定工作的 “基石”,比雙面板要求更精細:
“大電流走粗線,加鋪銅”。電源線上的電流大,線寬至少 0.5mm(1oz 銅箔),大電流回路(如充電電路)要用到 1mm 以上,還可以在信號線旁邊加 “鋪銅”,就像給馬路加寬應急車道。PCB 四層板工廠的標準里,5A 以上電流的線寬必須≥2mm,確保不會因發熱燒毀。
“接地像漁網,多點連接”。頂層和底層的信號線要通過 “接地過孔” 頻繁連接到內層接地層,平均每 2cm2 打一個接地過孔,就像漁網的節點,把干擾信號導入大地。
“敏感電路單獨接地”。像運放、ADC 等精密電路,要像 “VIP 包廂” 一樣單獨接地,通過一個 “單點” 連接到主接地層,避免被其他電路的噪聲干擾。某 PCB 四層板工廠為血壓計設計的四層板,用這種方法讓測量精度提升 2mmHg。
老工程師們總結出三個最容易踩的坑,新手一定要避開:
層間 “交叉走線” 會串?dāng)_。頂層走水平信號線,底層就走垂直信號線,避免十字交叉,就像上下層馬路垂直交叉,減少車禍。某 PCB 四層板工廠的測試顯示,交叉走線會讓信號串?dāng)_增加 3 倍,改成平行走線后恢復正常。
電源層 “不要貼板邊”。電源層邊緣要比板子邊緣縮進 1-2mm,就像廣場離圍墻留緩沖帶,防止層壓時銅箔暴露氧化。捷配 PCB 曾因一批四層板電源層貼邊,導致 5% 的板子出現邊緣腐蝕,后來嚴格執行縮進規則,再?zèng)]出現過類似問題。
布線 “不要繞太遠”。為了湊長度故意繞大圈,會引入額外干擾,就像為了等紅燈繞三公里,反而浪費時間。四層板的布線長度差異應控制在 10% 以內,高頻信號更要嚴格等長。
捷配 PCB 有個特別的做法:給客戶的四層板設計文件附一份 “工廠建議”,比如哪些線可以加粗、哪些過孔可以取消。在某款工業控制板的合作中,這個建議讓客戶的設計修改量減少 40%,試產周期縮短 3 天。
他們還開發了 “自動布線檢查工具”,能一鍵識別差分線不等長、電源層碎片化等問題,準確率達 98%,比人工檢查效率高 10 倍。這套工具讓四層板的設計錯誤率從 15% 降到 3%,深受中小客戶歡迎。
四層板的布線,看似是畫線條,實則是在平衡信號、電源、干擾的關系。PCB 四層板工廠的每一條規則,都是用無數次試錯換來的智慧 —— 記住這些規則,你的四層板設計就能少走彎路,從圖紙到實物都穩如老狗。
