深入了解不同類型ICT測試夾具及其應用
- 2025-07-15 14:04:00
- 瀏覽量：47
在快節奏的電子制造世界中，確保印刷電路板 （PCB） 的質量和功能至關重要。實現這一目標的最有效方法之一是通過在線測試 （ICT），該過程嚴重依賴于稱為 ICT 測試夾具的專用工具，本博客將探討不同類型的 ICT 測試夾具、它們的工作原理以及它們在 PCB 測試中的具體用途，幫助您選擇適合您生產需求的解決方案。
什么是 ICT 測試夾具，為什么它們很重要？
ICT 測試夾具是在在線測試期間使用的專用設備，用于固定 PCB 并將其連接到測試系統。這些夾具確保測試設備可以訪問 PCB 上的特定點，通常通過一系列探針，以檢查開路、短路或元件值不正確等缺陷。ICT 的主要目標是在 PCB 進入下一組裝階段或到達最終用戶之前識別制造缺陷。
ICT 測試夾具的重要性在于它們能夠提供可靠、可重復和準確的測試。如果沒有合適的夾具，幾乎不可能與 PCB 的測試點實現一致的接觸，從而導致不可靠的結果和潛在的產品故障。通過使用正確的夾具，制造商可以節省時間、降低成本，并在其生產過程中保持高質量標準。

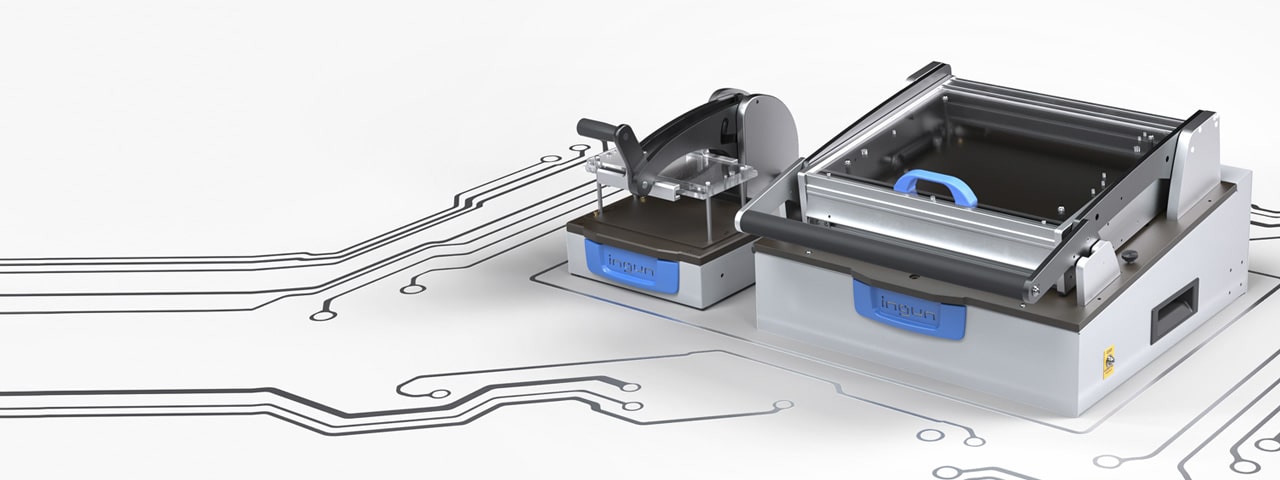

了解不同類型的 ICT 測試夾具
ICT 測試夾具有多種類型，每種類型都旨在滿足基于產量、PCB 復雜性和預算限制的特定測試需求。下面，我們將分解最常見的類型，包括真空 ICT 夾具、氣動 ICT 夾具和手動 ICT 夾具，以及它們的獨特功能。

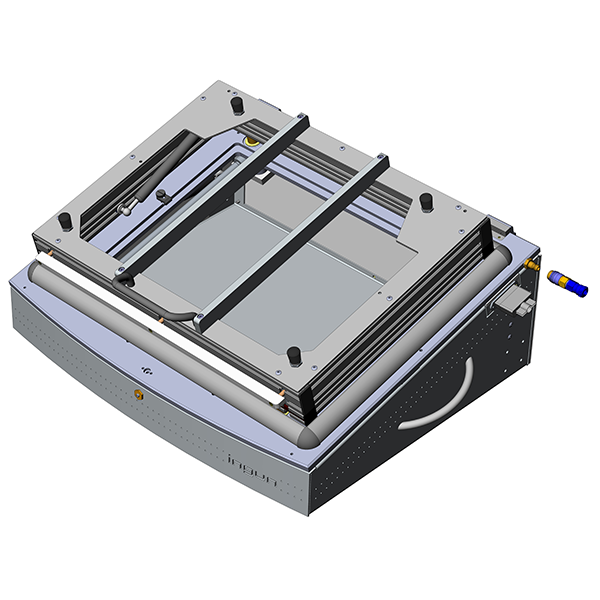

1. 真空 ICT 夾具
真空 ICT 夾具在測試過程中使用吸力將 PCB 牢固地固定到位。這種類型的夾具通常用于大批量生產環境，因為它可以快速可靠地在測試探針和 PCB 之間建立接觸。真空機構將 PCB 向下拉到探針床上，確保所有測試點的壓力一致。
真空 ICT 夾具的突出優勢之一是它們能夠處理具有眾多測試點的復雜 PCB。它們對于雙面測試特別有效，因為探針同時接觸電路板的頂部和底部。此功能可以顯著縮短測試時間，對于高密度設計，某些設置可在 30 秒內實現全板測試。

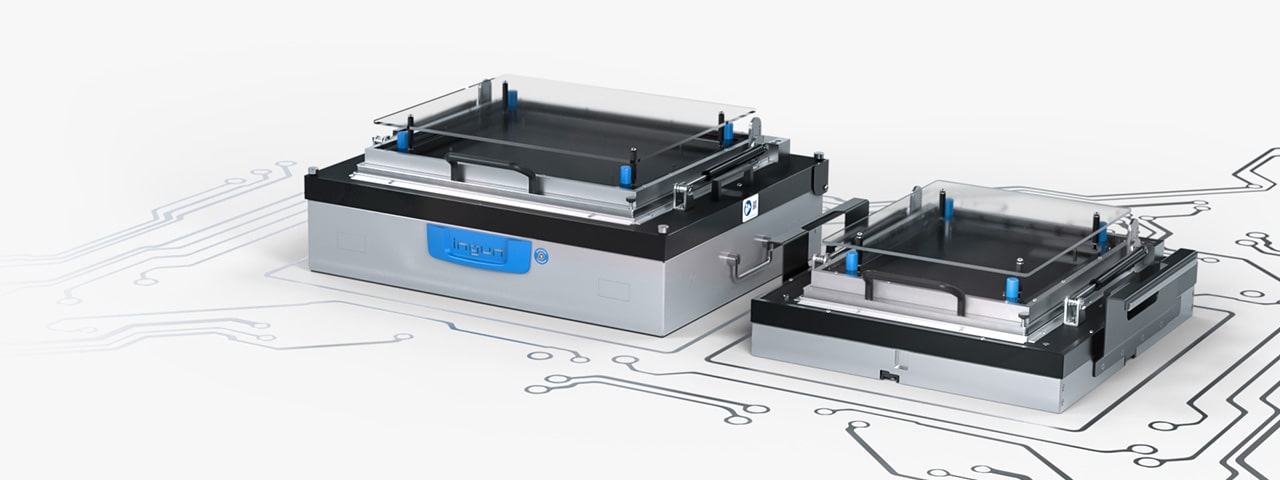

2. 氣動 ICT 夾具
氣動 ICT 夾具依靠壓縮空氣將 PCB 壓在測試探針上。這種類型的夾具以其精度而聞名，通常用于自動或半自動測試裝置。氣動夾具非常適合速度和可重復性至關重要的中大批量生產運行。
氣動 ICT 夾具的主要優點是它們能夠施加均勻的壓力，即使在不平整或翹曲的 PCB 上也能確保穩定接觸。它們也是高度可定制的，允許調整壓力水平（通常從 2 到 6 bar 不等）以滿足被測板的特定要求。這使它們成為處理各種 PCB 設計的制造商的多功能選擇。
3. 無線釘床夾具
這種類型也稱為“無線”夾具，最大限度地減少了探頭和測試系統之間有線連接的使用。相反，它依靠先進的接觸機制來傳輸信號，從而減少雜波并提高可靠性。無線釘床夾具通常用于傳統布線可能會干擾設置的高密度測試環境。
探索燈具類型

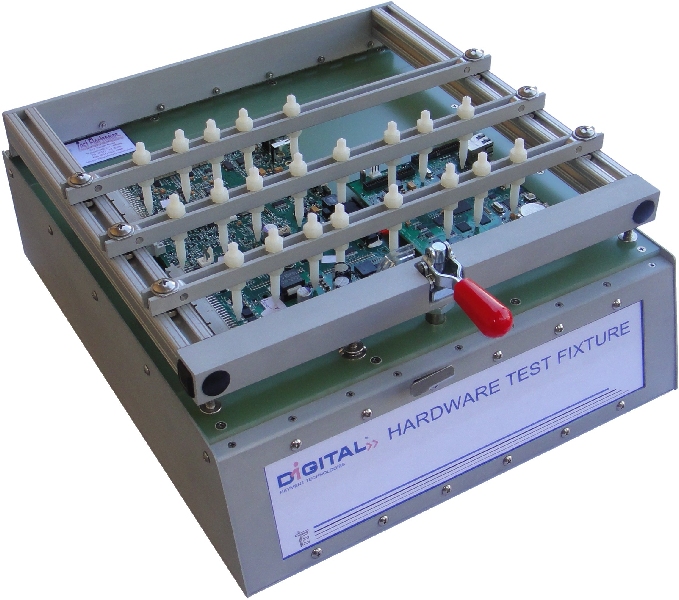

在 ICT 測試夾具領域，釘床夾具類型是最廣泛認可和使用的類型之一。這些夾具具有一個彈簧加載探針（或“釘子”）網格，這些探針與 PCB 上的特定測試點接觸。該設計可確保在測試過程中精確對中和可靠的電氣連接。
釘床夾具有幾種變體，每一種都針對不同的測試場景量身定制。讓我們仔細看看最常見的類型：
1. 單面釘床夾具
這種類型的夾具設計為僅測試 PCB 的一側。它通常用于測試點集中在單個表面上的簡單電路板。由于其簡單的設計，單面夾具通常與手動或低成本設置配對。
2. 雙面釘床夾具
對于兩側都有組件和測試點的更復雜的 PCB，雙面釘床固定裝置是必不可少的。該夾具在頂部和底部都使用探頭來同時訪問所有必要的點。它經常與真空或氣動系統一起使用，以確保全面接觸均勻。
3. 無線釘床夾具
這種類型也稱為“無線”夾具，最大限度地減少了探頭和測試系統之間有線連接的使用。相反，它依靠先進的接觸機制來傳輸信號，從而減少雜波并提高可靠性。無線釘床夾具通常用于傳統布線可能會干擾設置的高密度測試環境。
PCB 制造中的關鍵 ICT 夾具應用
了解 ICT 燈具應用與了解可用的燈具類型同樣重要。這些工具在 PCB 生產的各個階段發揮著至關重要的作用，確保質量和可靠性。以下是 ICT 燈具閃耀的一些最常見的應用：
1. 大批量生產中的質量控制
在大批量制造中，ICT 夾具對于快速識別焊接問題或元件放置錯誤等缺陷是必不可少的。由于真空和氣動夾具的速度和自動化能力，通常在這些設置中使用。例如，典型的大批量設置可能每小時測試 500 多塊電路板，以超過 95% 的準確率捕獲故障。
2. 原型測試和驗證
在設計和原型制作階段，經常使用手動 ICT 夾具在大規模生產之前驗證 PCB 設計。這些夾具允許工程師測試小批量電路板（通常一次少于 10 塊）并進行必要的調整，而無需投資昂貴的自動化系統。
3. 雙面 PCB 測試
對于兩側都有組件的復雜電路板，具有雙面釘床配置的 ICT 夾具至關重要。這些設置可確保訪問所有測試點，從而提供全面的故障檢測。這種應用在電信和汽車電子等 PCB 密度通常很高的行業中很常見。
4. 組件級診斷
ICT 夾具還用于對單個組件（例如電阻器、電容器和集成電路）進行詳細診斷。通過測量電阻（通常在 1 歐姆到 10 兆歐姆的范圍內）或電容（從 1 pF 到 100 μF）等參數，制造商可以在缺陷部件導致更廣泛的系統故障之前查明它們。
如何根據自己的需求選擇合適的 ICT 測試夾具
選擇合適的 ICT 測試夾具取決于幾個因素，包括產量、PCB 復雜性和預算。以下是指導您做出決定的一些關鍵考慮因素：
產量：對于大批量運行，請投資真空或氣動 ICT 夾具，以最大限度地提高速度和效率。對于小批量或原型測試，手動夾具可能就足夠了。
PCB 設計：雙面或高密度板通常需要具有雙面釘床配置的高級夾具，以確保完整的測試覆蓋率。
預算限制：手動夾具是小規模作最具成本效益的選擇，而自動化系統通過降低勞動力成本為大型制造商提供長期節省。
測試環境：考慮一下您的設置是在線（自動化生產線的一部分）還是離線（獨立測試站），因為這會影響您需要的夾具類型。
在 PCB 測試中使用 ICT 測試夾具的好處
在您的制造過程中實施 ICT 測試夾具具有許多優勢，而不僅僅是簡單的缺陷檢測。以下是一些主要好處：
提高準確性：ICT 夾具提供與測試點的精確接觸，降低了測試過程中出現假陽性或假陰性的風險。一些系統的準確率超過 98%。
服務器連接時效：真空和氣動等自動化夾具大大縮短了測試時間，通常在一分鐘內完成整板掃描。
節省成本：通過及早發現缺陷，ICT 燈具可以防止代價高昂的返工或產品召回，從長遠來看，可以為制造商節省大量費用。
可擴展性：ICT 燈具有多種選擇，從手動到全自動系統，可以隨著您的業務而增長，適應不斷增長的生產需求。
ICT 治具實施中的挑戰和解決方案
雖然 ICT 測試夾具非常有價值，但它們也確實帶來了一定的挑戰。了解這些問題及其解決方案有助于確保測試過程順利進行。
挑戰：夾具磨損 釘床中的
彈簧加載探針 固定裝置在重復使用后會磨損，導致接觸不一致。定期維護和更換探頭（每 50,000 到 100,000 個周期）可以緩解這個問題。挑戰：復雜的 PCB 設計
具有細間距元件的高密度電路板可能難以測試。使用帶有更精細探頭（最小 0.5 mm 間距）的定制設計夾具可以解決這個問題。挑戰： 高初始成本
自動夾具的購買成本可能很高。然而，通過減少測試時間和提高質量來獲得投資回報通常證明大批量制造商的費用是合理的。
使用合適的 ICT 夾具提升 PCB 測試
ICT 測試夾具是現代 PCB 制造的基石，提供交付高質量電子產品所需的精度和可靠性。無論您是使用真空 ICT 夾具進行高速生產，還是使用氣動 ICT 夾具進行自動化測試，還是使用手動 ICT 夾具進行原型，了解每種類型的優勢和應用都是優化工藝的關鍵。此外，探索各種釘床夾具類型及其特定的 ICT 夾具應用可確保您有能力應對任何測試挑戰。
