掌握 SMD PCB 設計綜合教程-工程師必備
- 2025-07-14 09:30:00
- 瀏覽量：53
本教程將指導您了解設計表面貼裝器件 （SMD） 印刷電路板 （PCB） 的基本知識，從創建封裝到元件放置和回流焊接技術。
什么是 SMD PCB 設計，為什么它很重要？
SMD PCB 設計側重于創建使用表面貼裝技術 （SMT） 的電路板，其中組件直接安裝在 PCB 表面，而不是通孔。這種方法允許更小、更輕、更緊湊的設計，使其成為智能手機、可穿戴設備和物聯網設備等現代電子產品的理想選擇。掌握 SMD PCB 設計至關重要，因為它可以確保更好的性能、降低制造成本并滿足高密度布局的需求。
在這個全面的教程中，我們將分解 SMD PCB 設計的關鍵方面，包括封裝創建、元件放置指南和回流焊接技術。到最后，您將擁有創建高效可靠的基于 SMD 的 PCB 的堅實基礎。
第 1 步：了解 SMD 封裝創建
創建精確的 SMD 封裝是任何成功的 PCB 設計的基礎。封裝是 PCB 上將焊接 SMD 元件的物理布局。如果封裝不正確，則元件將無法正確安裝或連接，從而導致裝配問題或電路故障。

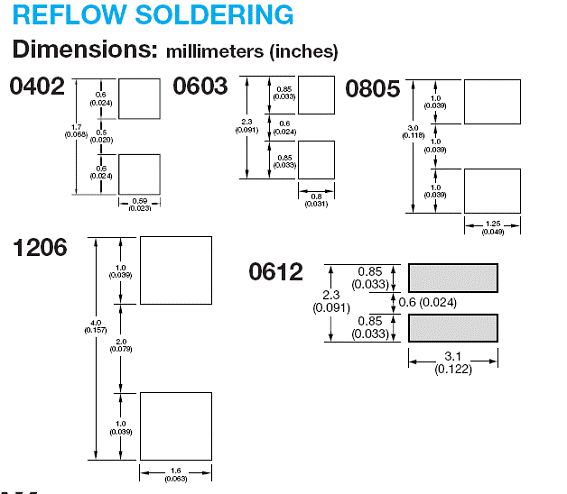

要創建 SMD 封裝，請首先參考元件的數據表。制造商提供元件主體、引線和推薦焊盤尺寸的詳細尺寸。例如，典型的 0805 電阻器（0.08 英寸 x 0.05 英寸）的推薦焊盤尺寸為 1.0 mm x 0.6 mm，焊盤之間的間隙為 1.2 mm。使用設計軟件繪制焊盤，確保它們與指定的尺寸相匹配。添加絲網印刷輪廓以指示組件的位置和方向，以便于組裝。
還要注意公差。焊盤太小會導致焊接問題，而焊盤太大可能會導致立碑，即元件的一端在焊接過程中翹起。一個好的經驗法則是將焊盤長度延長約0.2 mm，使其超出元件的接觸區域，以允許適當?shù)暮噶狭鲃印?/span>
第 2 步：SMD 元件放置指南
在 SMD PCB 設計中，正確的元件放置對于確保功能、可制造性和熱管理至關重要。布局不當會導致信號干擾、過熱或組裝困難。以下是有效 SMD 元件放置需要遵循的一些關鍵準則：
組相關組件：將協同工作的組件（如微控制器及其 Decoupled Capacitor）彼此靠近放置。例如，去耦電容器應位于其所用電源引腳的 2-3 mm 范圍內，以最大限度地降低噪聲并穩定電壓。
考慮 Signal Flow：排列元件以最小化高速信號的走線長度。對于以 100 MHz 運行的信號，請盡可能將走線保持在 10 mm 以下，以減少阻抗失配和信號延遲。
熱管理：將發熱組件（如電源調節器）放置在遠離傳感器等敏感部件的位置。在高功率組件周圍留出至少 5 mm 的間距以允許散熱，并在需要時考慮添加熱通孔。
程序集輔助功能：確保組件間距足夠，用于自動拾取和放置機器。通常建議 0402 封裝等小元件之間的最小間距為 0.5 mm，以避免組裝過程中的放置錯誤。
方向一致性：盡可能將組件沿同一方向?qū)R，以簡化焊接過程。例如，將所有帶有陰極標記的二極管定向在同一側，以避免混淆。
通過遵循這些準則，您可以創建一個不僅電氣工作且易于制造的布局。始終根據 PCB 軟件中的設計規則仔細檢查您的布局，以便及早發現潛在問題。
第 3 步：設計回流焊 SMD 元件
回流焊接是將 SMD 元件連接到 PCB 的最常用方法。它包括將焊膏涂在焊盤上，放置元件，并在回流爐中加熱電路板以熔化焊料并形成牢固的連接。適當?shù)脑O(shè)計考慮可以使回流焊更可靠，并減少冷焊點或立碑等缺陷。
首先，確保您的錫膏模板設計正確。模板開口應與 PCB 上的焊盤尺寸相匹配，大多數元件的比例通常為 1：1。對于間距較細的元件（小于 0.5 mm），請將模板孔徑減小約 10%，以防止焊膏過多，這可能會導致橋接。

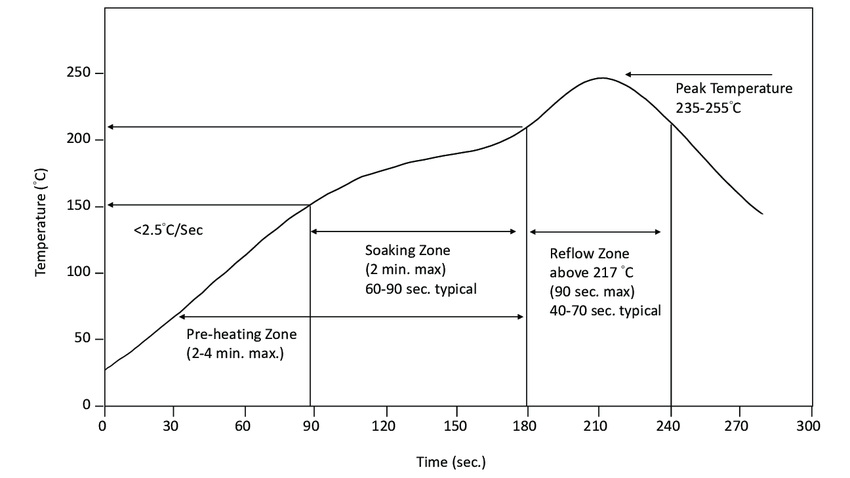

接下來，考慮回流曲線，即焊接過程中使用的溫度曲線。典型的曲線包括四個階段：預熱（在 60-90 秒內達到 150°C）、浸泡（在 150-180°C 下保持 60-120 秒）、回流焊（在 235-250°C 達到峰值 20-40 秒）和冷卻。這些值可能因焊膏類型而異，因此請始終參考焊膏制造商的建議。對于無鉛焊料，峰值溫度可能達到 245°C，以確保正確熔化。
在布局設計過程中，避免將大型元件放在同一回流焊區中的小元件旁邊。較大的組件會產生熱陰影，從而阻止較小的組件達到所需的溫度。如果不可避免，請考慮添加熱釋放或額外的通孔以平衡熱量分布。
最后，在回流焊后檢查您的電路板。查找組件未對準或焊料不足等問題。如果出現缺陷，請調整模板設計或重流焊曲線以進行下一批。
第 4 步：優化 SMD PCB 設計的關鍵技巧
除了封裝創建、元件放置和回流焊接等基礎知識外，還有其他策略可以優化 SMD PCB 設計的性能和可靠性。以下是一些需要考慮的實用提示：
使用設計規則檢查 （DRC）：大多數 PCB 設計軟件都包含 DRC 工具，用于驗證間距、走線寬度和其他參數。設置 DRC 以強制標準信號的最小走線寬度為 0.15 mm，電源走線的最小走線寬度為 0.3 mm，以安全地處理高達 1A 的電流。
最小化過孔使用量：雖然多層板需要過孔，但過多的過孔會削弱電路板結構并增加制造成本。目標是將高密度區域的過孔保持在總走線長度的 10% 以下。
規劃測試點：為關鍵信號或電源線添加測試點，以簡化組裝后的調試。對于大多數探頭來說，直徑為 1 mm 的測試點墊通常就足夠了。
考慮拼板：如果生產多塊板，請在設計時考慮拼板。在面板的各個板之間至少留出 2 mm 的間隙，以便在分板過程中實現干凈的分離。
這些小的調整可以顯著提高 SMD PCB 設計的質量，使其在實際應用中更易于制造且更堅固。
第 5 步：SMD PCB 設計中要避免的常見錯誤
即使經過仔細規劃，在 SMD PCB 設計過程中也可能發生錯誤。了解常見的陷阱可以幫助您避免代價高昂的錯誤。以下是一些需要注意的問題：
不正確的封裝：始終根據元件數據表仔細檢查封裝尺寸。小至 0.1 mm 的錯配會妨礙正確焊接。
間距不足：元件過于擁擠會導致焊接缺陷或干擾。對于細間距元件，請保持至少 0.3 mm 的間距。
散熱設計差：忽視散熱會導致組件過熱。對于散熱 1W 的元件，請確保至少有 10 mm2 的銅面積或散熱通孔用于冷卻。
無視制造商指南：每個裝配廠可能對焊膏模板或回流焊曲線有特定的設計規則。在完成設計之前查看他們的要求。
通過在每個階段保持警惕并審查您的設計，您可以最大限度地降低這些風險并生產出高質量的 SMD PCB。
第 6 步：SMD PCB 設計的工具和資源
擁有合適的工具可以簡化您的 SMD PCB 設計流程。有許多軟件選項可供初學者和專業人士使用。尋找為 SMD 元件、DRC 功能和 3D 可視化提供內置庫的平臺，以預覽您的設計。
此外，組件數據表、設計指南和社區論壇等在線資源可以提供有價值的見解。一些制造商還提供免費的模板設計工具或回流焊曲線計算器，以幫助進行焊接準備。
花時間徹底學習您選擇的工具。熟悉快捷方式和高級功能可以在設計過程中節省數小時，尤其是對于復雜的 SMD 布局。
將您的 SMD PCB 設計技能提升到一個新的水平
掌握 SMD PCB 設計是一段將技術知識與實踐經驗相結合的旅程。通過專注于準確的封裝創建、戰略性組件放置和優化的回流焊接技術，您可以為任何項目創建可靠且高效的 PCB。請記住利用設計工具，遵守最佳實踐，并不斷完善您設計的每個板的技能。
無論您是在進行小型原型還是大規模生產運行，本 SMD PCB 設計教程中涵蓋的原則都將作為堅實的基礎。開始將這些技巧應用到您的下一個項目中，并看著您的設計變得更加專業和有效。
