構建SMD PCB模板和框架的流程
- 2025-07-14 09:09:00
- 瀏覽量：33
我們了解表面貼裝器件 （SMD） 組裝中精度的重要性。在本指南中，我們將引導您完成使用 CadSoft Eagle 等工具和 Kapton 薄膜等材料構建有效模板和框架的過程。無論您是業余愛好者還是專業人士，本分步教程都將幫助您為 SMD PCB 項目取得專業成果。
為什么需要 SMD PCB 模板和框架
在處理 SMD PCB 項目時，準確涂抹焊膏對于確保正確的元件放置和可靠的連接至關重要。SMD PCB 模板充當模板，允許您僅在需要的地方沉積焊膏。將其與堅固的框架配對，可以提高流程效率，尤其是對于小板或批量生產?？蚣軐⒛０謇o并固定到位，防止在應用過程中錯位。
使用 CadSoft Eagle 等工具進行設計和 Kapton 薄膜等材料進行耐用性，您可以根據電路板的布局創建定制模板。這種方法可以節省時間、減少錯誤并提高焊接質量，特別是對于具有細間距元件的復雜設計。
用于構建模板和框架的材料和工具
在開始施工過程之前，請收集必要的材料和工具。以下是確保您已做好充分準備的完整列表：
卡普頓薄膜：一種耐熱、柔韌的聚酰亞胺薄膜，非常適合激光切割模板。它可以承受焊接過程中的高溫而不會變形。
模板框架材料：鋁或木框架非常適合將模板固定到位。選擇比您的 PCB 設計略大的尺寸。
CadSoft Eagle 軟件：用于設計 PCB 布局和生成模板文件的強大工具。
激光切割機或 CNC 機器：根據您的設計在 Kapton 薄膜中切割精確開口至關重要。
膠粘劑或膠帶：將 Kapton 薄膜固定在框架上，沒有皺紋或縫隙。
Solder Paste-焊膏：用于在組裝后測試模板。
PCB板：用于對齊和測試模板的示例板。
基本工具：剪刀、尺子和切割墊，可根據需要進行手動調整。
第 1 步：使用 CadSoft Eagle 設計模板
構建 SMD PCB 模板的第一步是創建與您的 PCB 布局相匹配的精確設計。CadSoft Eagle 是這項任務的絕佳選擇，因為它具有用戶友好的界面和強大的 PCB 設計功能。
打開您的 PCB 布局：在 CadSoft Eagle 中加載您現有的 PCB 項目。確保所有 SMD 元件都正確放置在 layout 編輯器中。
訪問 Cream Layer：在 Eagle 中，焊膏層通常稱為“Cream”或“tCream”層。該層定義焊膏的應用位置。確保此層上只有 SMD 元件的焊盤可見。
調整焊盤開口：對于細間距元件，與實際焊盤尺寸相比，將乳霜層開口減少約 10-20%，以防止焊膏過多。例如，如果墊子寬 1.0 毫米，請將奶油層開口設置為 0.8-0.9 毫米。
導出模板文件：完成奶油層后，將其導出為 Gerber 文件。此文件將用于將模板圖案切割成 Kapton 薄膜。使用 Eagle 中的 CAM 處理器為頂部奶油層（和底部，如果適用）生成 Gerber 文件。
第 2 步：準備用于模板切割的 Kapton 薄膜
Kapton 薄膜因其耐用性和耐熱性而成為 DIY 模板的熱門選擇。它可以處理高達 400°C 的溫度，非常適合回流焊工藝。以下是準備方法：
選擇合適的厚度：選擇 0.05 毫米到 0.1 毫米之間的 Kapton 薄膜厚度。較薄的薄膜更適合細間距組件，而較厚的薄膜則為重復使用提供了更高的耐用性。
按尺寸切割：測量您的框架尺寸并切割 Kapton 薄膜以適合，每側額外留出 2-3 厘米用于安全連接。
加載到切割機：將 Kapton 薄膜放入激光切割機或 CNC 機器中。確保它平放以避免切割不均勻。如果使用激光切割機，請將功率設置為低設置（約 10-15W）以防止燒毀膠片。
第 3 步：剪切模板圖案
準備好 Gerber 文件并加載 Kapton 薄膜后，就可以切割模板圖案了。精度是確保準確涂抹焊膏的關鍵。
導入 Gerber 文件：將奶油層 Gerber 文件加載到切割機的軟件中。仔細檢查刻度以匹配您的 PCB 尺寸。
設置切割參數：激光切割 Kapton 薄膜，使用 50-100mm/s 的速度，并根據試切調整功率。從較低的設置開始，以避免熔化材質。
剪切模板：執行切割過程。完成后，小心地取下 Kapton 薄膜并檢查開口。使用放大鏡檢查是否有毛刺或不完整的切割，必要時用細刀片清潔。

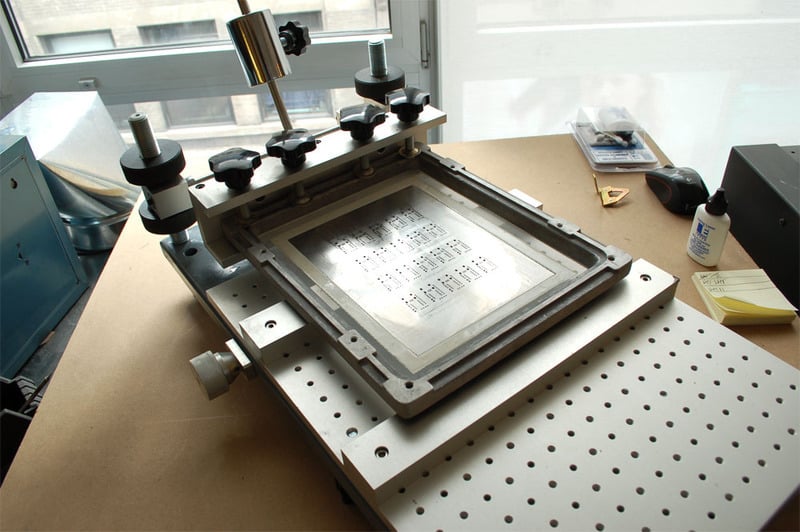

第 4 步：構建和附加框架
框架對于在焊膏應用過程中保持模板平整和對齊至關重要。以下是構建和附加它的方法：
選擇或構建框架：使用預制的鋁制框架或構建簡單的木制框架。確保內部尺寸在所有側面至少比 PCB 大 5 厘米，以便于處理。
附加 Kapton 模板：將切割好的 Kapton 薄膜放在框架上。拉緊以避免起皺，并用高溫粘合劑或耐熱膠帶固定。從一側開始，然后逐漸保持均勻的張力。
修剪多余材料：固定后，修剪任何懸垂的 Kapton 薄膜以獲得整潔的外觀。
第 5 步：測試模板和框架
在將模板用于完整的生產運行之前，請對其進行測試以確保準確性和對齊度。
與樣品 PCB 對齊：將 PCB 放在模板下方，并將開口與焊盤對齊。如果需要，使用膠帶將 PCB 固定到位。
涂覆焊膏：使用刮刀將焊膏涂抹在模板上。以 45 度角施加均勻的壓力，將糊狀物推入開口。對于大多數 SMD 元件，應用后的典型焊膏厚度應在 0.1-0.15 毫米左右。
檢查結果：小心地提起模板并檢查 PCB 上的錫膏沉積物。尋找均勻的覆蓋率和干凈的邊緣。如果您發現橋接或粘貼不足，請調整模板設計或應用技術。
SMD PCB 模板的成功秘訣
為確保模板和框架獲得最佳效果，請牢記以下實用技巧：
定期清潔：每次使用后，用異丙醇和軟布清潔模板，以去除殘留的焊膏。這可以防止堵塞并延長模板的使用壽命。
妥善儲存：將模板平放在干燥、無塵的環境中，以免損壞 Kapton 薄膜。
經常檢查對齊方式：錯位會導致焊接缺陷。在涂抹焊膏之前，請務必仔細檢查模板的位置。
焊膏體積實驗：不同的組件可能需要不同數量的焊膏。例如，與細間距 IC 相比，電容器等較大的元件可能需要稍厚的沉積物（最大 0.2mm）。
使用 Kapton 薄膜進行模板的優勢
Kapton 薄膜具有多種優點，使其成為 SMD PCB 模板的優秀材料：
耐熱性：Kapton 的熔點高于 400°C，可承受回流焊接溫度而不會翹曲。
靈活性：其薄而柔韌的特性允許精確切割和輕松處理，即使是復雜的設計也是如此。
成本效益：與不銹鋼模板相比，Kapton 薄膜對于小規模或原型項目來說更實惠。
常見挑戰以及如何克服這些挑戰
構建和使用 SMD PCB 模板可能會遇到一些障礙。以下是解決這些問題的方法：
Kapton 薄膜的不均勻切割：如果您的激光切割機留下粗糙的邊緣，請降低功率或速度設置。首先在廢料上進行測試以找到最佳參數。
模板錯位：在 CadSoft Eagle 中進行設計時，在 PCB 和模板上使用套準標記。這些標記有助于每次準確對齊模板。
錫膏涂抹：以一致的角度和壓力涂抹糊狀物。如果出現污跡，請確保模板干凈且 PCB 牢固固定。
使用定制模板提升您的 SMD PCB 組件
構建 SMD PCB 模板和框架對于任何參與電子組裝的人來說都是改變游戲規則的。通過使用 CadSoft Eagle 等工具設計模板和耐用材料（如 Kapton 建筑用薄膜），您可以在項目中實現精度和效率。制作精良的模板和框架設置不僅可以節省時間，還可以提高焊接質量，確保即使是最小的 SMD 元件也能實現可靠連接。
