PCB新手如何手工焊接SMD熱敏電阻?

  • 2025-07-14 09:44:00
  • 瀏覽量:43

在這篇詳細的博客文章中,我們將深入探討表面貼裝器件 (SMD) 焊接的世界,特別關注熱敏電阻——熱敏電阻——電路中經常用于監控或保護的溫度傳感元件。您將學習分步過程,發現最適合這項工作的工具,并學習避免常見錯誤的技巧。讓我們開始您成為手頭焊接 SMD PCB 的專家的旅程吧!




什么是 SMD 熱敏電阻,為什么它們很重要?

SMD 熱敏電阻是用于測量或控制電子電路中的溫度的小型表面貼裝元件。它們有兩種主要類型:NTC(負溫度系數)和 PTC(正溫度系數),其中電阻隨溫度升高而減小。這些組件在電池管理系統、電源和溫度監控電路等應用中至關重要。

對于業余 PCB 構建者來說,使用 SMD 熱敏電阻可能具有挑戰性,因為它們的尺寸很小——通常小到 1.6mm x 0.8mm(0603 封裝)甚至更小。然而,掌握安全焊接熱敏電阻的技能對于創建緊湊、高效的設計至關重要。無論您是在修復損壞的電路板還是構建自定義項目,知道如何處理這些組件都將提升您的技能。

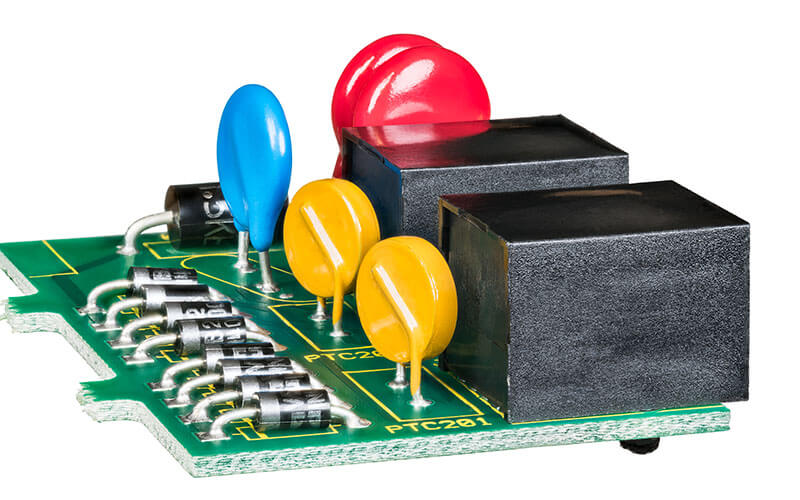

PCB 上的 SMD 熱敏電阻特寫顯示尺寸小,適合業余愛好者






手工焊接 SMD 熱敏電阻的基本工具

在開始焊接之前,擁有正確的工具對于精度和安全性至關重要。以下是手工焊接 SMD PCB 的業余愛好者的必備設備清單:

  • 烙鐵:使用帶有細頭(0.5 毫米至 1 毫米)的溫控烙鐵以獲得精度。25-40 瓦的額定功率非常適合熱敏電阻等小型元件。將溫度設置在 260°C 和 300°C 之間,以避免損壞組件或 PCB。

  • 焊錫絲:選擇直徑為 0.5 毫米或更小的細無鉛焊錫絲。建議使用松香芯焊料,以便在小焊盤上獲得更好的流動性和附著力。

  • 鑷子:帶有細尖的精密鑷子對于處理微小的 SMD 熱敏電阻而不損壞它們至關重要。防靜電鑷子是防止靜電放電 (ESD) 的獎勵。

  • 通量:助焊劑有助于改善焊料流動性并防止氧化。使用免清洗助焊劑筆或液體助焊劑進行 SMD 工作,以確保接頭清潔。

  • 拆焊工具:拆焊編織層(吸錫線)和小型吸泵便于在 DIY 熱敏電阻 PCB 維修期間糾正錯誤或移除組件。

  • 放大鏡或顯微鏡:放大工具對于檢查微小的焊點和確保正確放置小至 0402 或 0603 封裝的元件至關重要。

  • 防靜電墊和腕帶:通過在防靜電墊上工作并佩戴接地腕帶,保護敏感元件免受 ESD 損壞。

  • 清潔用品:異丙醇(90% 或更高)和小刷子將有助于清潔焊接后多余的助焊劑或殘留物。

投資優質工具乍一看似乎很昂貴,但它們使焊接小型熱敏電阻的過程變得更加容易和安全。通過正確的設置,您將降低損壞組件或產生不良連接的風險。





為安全焊接準備您的工作空間

安全焊接熱敏電阻時,安全性和組織性是關鍵。雜亂或不安全的工作空間可能會導致事故或部件損壞。請按照以下步驟進行準備:

  1. 清理您的工作區域:從辦公桌上移走不必要的物品以避免分心,并確保您有足夠的空間舒適地工作。

  2. 通風:在通風良好的地方工作或使用排煙器以避免吸入焊料煙霧,隨著時間的推移,焊料煙霧可能會有害。

  3. 照明:確保您的工作空間具有明亮、集中的照明,以便清楚地看到小組件和焊點。

  4. 組織組件:使用小容器或元件托盤將 SMD 熱敏電阻和其他部件保持井井有條。如果需要,請給它們貼上標簽,以避免混淆。

  5. 保護您的 PCB:將 PCB 固定在防滑表面或 PCB 支架中,以防止其在焊接時移動。

花幾分鐘時間正確設置可以避免代價高昂的錯誤,并確保更順暢的焊接體驗。




分步指南:如何手工焊接小型熱敏電阻

現在您已經準備好了工具和工作區,讓我們深入了解手工焊接 SMD 熱敏電阻的過程。本分步指南將幫助您實現干凈、可靠的焊點。

第 1 步:收集材料并檢查 PCB

仔細檢查您是否擁有適合您項目的 SMD 熱敏電阻。如有必要,使用萬用表驗證其值(例如,NTC 熱敏電阻在 25°C 時為 10kΩ)。檢查 PCB 焊盤是否損壞或污染,并在需要時用異丙醇清潔它們。

第 2 步:將助焊劑涂抹在焊盤上

使用助焊筆將少量助焊劑涂抹在將放置熱敏電阻的 PCB 焊盤上。助焊劑有助于焊料更好地粘附并防止加熱過程中的氧化。

第 3 步:錫 One Pad

將烙鐵加熱到合適的溫度(大多數無鉛焊料約為 280°C)。將尖端觸摸其中一個 PCB 焊盤,并涂上少量焊料以形成薄層。這種“鍍錫”使熱敏電阻的定位更容易。

第 4 步:放置熱敏電阻

使用精密鑷子,小心地將 SMD 熱敏電阻放在焊盤上。對齊它,使元件的每一端都位于其各自的焊盤上。鍍錫墊將有助于將其暫時固定到位。

第 5 步:焊接第一個焊盤

同時將烙鐵頭接觸鍍錫焊盤和熱敏電阻的末端?,F(xiàn)有的焊料應熔化并與元件粘合。保持 1-2 秒,然后取出熨斗。避免過熱以防止損壞—熱敏電阻可能長時間對 300°C 以上的溫度敏感。

第 6 步:焊接第二個焊盤

現在,在烙鐵頭上涂上少量焊料,然后將其觸摸到第二個焊盤和熱敏電阻的另一端。讓焊料流淌以形成干凈的接頭。同樣,保持較短的接觸時間 - 2 秒以下是理想的。

第 7 步:檢查關節

使用放大鏡檢查兩個焊點。它們應該是有光澤的、光滑的和凹的,表明連接良好。如果接頭看起來暗淡或不均勻,請短暫重新加熱并添加少量新鮮焊料或助焊劑以改善它。

第 8 步:清潔該區域

焊接后,使用異丙醇和刷子去除任何助焊劑殘留物。此步驟可防止腐蝕并使您的 PCB 看起來更專業。



在 PCB 上手工焊接小型熱敏電阻的分步過程






焊接熱敏電阻時要避免的常見錯誤

即使使用最好的工具和技術,錯誤也可能發生。以下是手工焊接 SMD PCB 時需要注意的一些常見陷阱:

  • 組件過熱:加熱時間過長會損壞熱敏電阻或抬起 PCB 焊盤。將每個關節的接觸時間限制為 2-3 秒。

  • 使用過多的焊料:過多的焊料會在焊盤之間形成橋梁,從而導致短路。使用剛好足以形成一個小而整齊的關節。

  • 對齊不良:熱敏電阻放錯位置會導致連接失效?;c時間用鑷子準確定位它。

  • 忽略 ESD 預防措施:靜電放電會損壞敏感元件。始終使用防靜電墊和腕帶。

  • 跳過助焊劑:如果沒有助焊劑,焊料可能無法正常流動,從而導致冷接點隨著時間的推移而失效。

注意這些問題將幫助您獲得更好的結果,并避免在 DIY 熱敏電阻 PCB 維修期間感到沮喪。




安全焊接熱敏電阻的技巧

使用焊接設備和小型元件時,安全至關重要。請牢記以下提示以保護您自己和您的項目:

  • 不使用時,請務必拔下烙鐵的插頭,以防止意外燙傷或火災。

  • 戴上安全眼鏡,以保護眼睛免受焊料飛濺或碎屑的傷害。

  • 在附近放置一個小型滅火器或濕布,以備不時之需。

  • 小心處理熱敏電阻和其他組件,以避免皮膚油脂的物理損壞或污染。

  • 緩慢而耐心地工作 - 匆忙會增加出錯的可能性。




為經驗豐富的業余愛好者提供先進的技術

如果您對手工焊接 SMD 熱敏電阻的基礎知識感到滿意,請考慮探索提高效率的高級方法:

  • 拖動焊接:對于多個小元件,將焊料涂在烙鐵頭上,然后以一個平滑的動作將其拖過焊盤和元件末端。這種技術需要練習,但可以節省時間。

  • 熱風返修臺:雖然不是嚴格意義上的手工焊接,但可以使用熱風工具通過均勻加熱該區域來放置或移除熱敏電阻。將溫度設置為 300°C 左右,并使用小噴嘴進行精確測量。

  • Solder Paste-焊膏:對于非常小的熱敏電阻(如 0402 封裝),用注射器將焊膏涂在焊盤上,放置元件,然后用熱風工具或回流爐加熱。這種方法將接頭不均勻的風險降至最低。

這些技術可能需要額外的工具或?qū)嵺`,但它們可以提高您在復雜項目中的工作質量。




解決 DIY 熱敏電阻 PCB 維修期間的問題

有時,事情并沒有按計劃進行。如果您在使用熱敏電阻焊接或維修 PCB 時遇到問題,以下是一些故障排除提示:

  • 組件不工作:如果熱敏電阻在焊接后不工作,請檢查是否有冷接或過熱造成的損壞。使用萬用表在室溫下測試其電阻(例如,10kΩ NTC 熱敏電阻在 25°C 時的讀數應接近 10kΩ)。

  • 焊橋:如果焊料意外連接了兩個焊盤,請使用帶有助焊劑的拆焊編織層去除多余的焊料。

  • 提升墊:如果 PCB 焊盤因過熱而脫落,您可能需要使用跳線重新連接電路。在維修過程中使用最少的熱量。

  • 熱敏電阻脫落:如果組件沒有固定到位,請確保使用足夠的助焊劑,并且在焊接前焊盤干凈。

耐心和仔細檢查是解決這些問題而不造成進一步損害的關鍵。




手工焊接 SMD 熱敏電阻與實踐大師

手工焊接 SMD 熱敏電阻乍一看似乎令人生畏,但有了正確的工具、技術和一些練習,它將成為任何業余 PCB 制造商的有益技能。從選擇細尖烙鐵到掌握助焊劑應用的技巧,每一步都有助于創建可靠、專業外觀的焊點。無論您是在 DIY 熱敏電阻 PCB 維修還是構建定制電路,您在這里獲得的知識都將幫助您自信地處理小組件。
