手工焊接微型PCB元件的全流程指南
- 2025-07-10 11:24:00
- 瀏覽量：57
手工焊接微小的 PCB 元件，如 0402 電阻器或電容器，乍一看似乎令人生畏。但是，通過正確的工具、技術和實踐，任何人都可以掌握這項技能。無論您是在焊接小型 SMD 元件，還是旨在通過復雜的設計提高精度，本指南都將引導您完成每個步驟。從選擇手工焊接 SMD 的最佳工具到掌握手工焊接 PCB 的最佳實踐，我們都能滿足您的需求。
為什么手工焊接微小的 PCB 元件很重要
在電子領域，表面貼裝器件 （SMD） 因其緊湊的尺寸和現代 PCB 設計的效率而成為標準。像 0402 這樣的元件（尺寸僅為 0.4mm x 0.2mm）非常小，需要精確和耐心才能手工焊接。當無法選擇自動化組裝時，手工焊接這些微小的部件對于原型制作、維修或小規模生產通常是必要的。掌握手工焊接 0402 元件和其他小型 SMD 為業余愛好者和專業人士打開了一個充滿可能性的世界，確保您可以自信地從事尖端的高密度設計。
手工焊接 SMD 元件的基本工具
在開始焊接小型 SMD 元件之前，擁有合適的工具至關重要。使用不當?shù)脑O(shè)備會導致部件損壞、連接不良或受挫。以下是手工焊接 SMD 的必備工具列表：
帶細尖的烙鐵：選擇帶有細頭（0.2 毫米至 0.5 毫米）和可調節溫度控制的烙鐵。260°C 至 300°C 的溫度范圍非常適合大多數 SMD 工作，以避免精密元件過熱。
焊錫絲：使用直徑為 0.3mm 至 0.5mm 的細焊錫絲。錫鉛比為 63/37 的松香芯焊料或無鉛替代品適用于精確應用。
助焊劑筆或漿料：助焊劑有助于焊料順暢流動并防止氧化。免清洗助焊劑筆便于手工焊接 0402 組件。
鑷子：帶有精細防靜電尖端的精密鑷子對于在不損壞微小組件的情況下放置和調整它們至關重要。
放大鏡或顯微鏡：至少具有 5 到 10 倍放大倍率的放大工具可以幫助您清楚地看到小墊子和關節。
拆焊編織層和泵：錯誤會發生。拆焊編織層（燈芯）或抽吸泵可以幫助去除多余的焊料或糾正錯誤。
防靜電墊和腕帶：通過將您自己和您的工作空間接地，保護敏感組件免受靜電放電 （ESD） 的影響。
清潔用品：異丙醇（90% 或更高）和小刷子非常適合清潔焊接后的助焊劑殘留物。
投資于用于手工焊接 SMD 的優質工具會對您的工作結果產生巨大影響。雖然存在預算選項，但可靠的設備可確保一致性并降低損壞組件的風險。
手工焊接 PCB 的最佳實踐
焊接微型元件需要的不僅僅是正確的工具;它需要適當?shù)募夹g(shù)和對細節的關注。遵循手工焊接 PCB 的最佳實踐將幫助您實現牢固、可靠的連接，同時最大限度地減少錯誤。以下是一些需要牢記的關鍵提示：
保持干凈的工作空間：灰塵和碎屑會干擾焊點。保持您的區域整潔無污染。
控制溫度：將烙鐵設置為適合元件和焊料類型的溫度。對于 0402 組分，從 260°C 開始，并根據需要進行調整。過多的熱量會損壞部件或提升墊。
使用最少的焊料：涂抹足夠的焊料以形成一個小而有光澤的圓角。過多的焊料會導致焊盤之間起橋，從而導致短路。
快速工作：長時間暴露在高溫下會損壞組件。目標是在 2-3 秒內完成每個關節。
檢查您的工作：焊接后，使用放大工具檢查冷接點（鈍化、開裂的焊料）或橋接。立即修復任何問題。
實踐 ESD 安全：始終佩戴防靜電腕帶，并在 ESD 安全墊上工作，以防止靜電損壞敏感組件。
這些做法構成了成功手工焊接的基礎。通過遵守它們，您將減少錯誤并建立處理最小零件的信心。
手工焊接 0402 組件的分步指南
現在您已經掌握了正確的工具和最佳實踐知識，讓我們來了解一下手工焊接 0402 元件的詳細過程。本分步指南將幫助您精確處理微小的 SMD。
第 1 步：準備您的工作區和組件
設置防靜電墊，佩戴腕帶，并將工具整理在觸手可及的地方。收集您需要的所有組件并將它們放在一個小托盤或組織器中，以免丟失它們。仔細檢查 PCB 布局或原理圖以確認元件的放置和方向，尤其是電容器或二極管等極化部件。
第 2 步：清潔 PCB
確保 PCB 沒有灰塵、油脂或氧化。使用異丙醇和刷子清潔板子，然后將其完全擦干。干凈的焊盤可確保更好的焊料附著力，并降低連接不良的風險。
第 3 步：將助焊劑涂抹在焊盤上
使用助焊筆或助焊劑，在將放置 0402 元件的焊盤上涂上一層薄薄的助焊劑。助焊劑有助于焊料均勻流動并防止加熱過程中的氧化。
第 4 步：錫 One Pad
將烙鐵加熱到合適的溫度（小型 SMD 約為 260°C）。將尖端放在其中一個焊盤上 1-2 秒，然后涂抹少量焊料以形成一個小圓頂。這個 “鍍錫” 焊盤將充當組件的錨點。小心不要使用過多的焊料，因?yàn)樗鼤?huì)使放置變得困難。
第 5 步：放置組件
使用精密鑷子小心地拾取 0402 組件并將其放置在墊子上。對齊它，使一端放在鍍錫墊上，而另一端放在裸墊上。這些組件的小尺寸可能會使此作變得棘手，因此請?jiān)谛枰獣r(shí)使用放大工具以確保準確性。
第 6 步：焊接第一個焊盤
將烙鐵頭接觸放置元件的鍍錫焊盤，使焊料熔化并與元件的端子粘合。這應該不會超過 2-3 秒。取下熨斗，讓接頭自然冷卻。避免在冷卻過程中移動組件，以防止連接弱。
第 7 步：焊接第二個焊盤
現在，如果需要，將助焊劑涂在第二個焊盤上，然后在烙鐵尖端添加少量焊料。同時將尖端接觸焊盤和元件的端子，讓焊料流出，形成光滑、有光澤的接頭。同樣，請迅速工作以避免過熱。

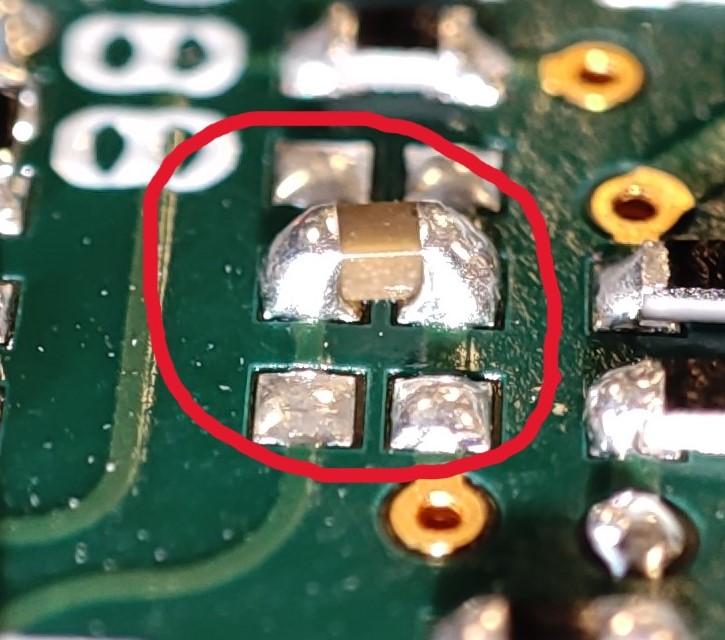

第 8 步：檢查關節
在放大鏡下檢查兩個焊點。尋找凹形圓角形狀，這表明粘合力很強。如果接頭看起來暗淡、開裂或不均勻，則可能是冷接頭——短暫地重新加熱并添加少量新鮮焊料來修復它。檢查焊盤之間的焊橋，并在必要時使用拆焊編織層去除多余的焊橋。
第 9 步：清潔該區域
對接頭感到滿意后，用異丙醇和刷子清潔該區域以去除助焊劑殘留物。此步驟可改善電路板的外觀并防止隨著時間的推移而產生潛在腐蝕。
焊接小型 SMD 元件時的常見挑戰
即使經過精心準備，手工焊接微小元件也可能帶來挑戰。以下是一些常見問題及其解決方法：
組件錯位：如果組件在焊接過程中移動，請使用鑷子重新定位它，同時重新加熱接頭。涂抹助焊劑有助于運動。
焊橋：過多的焊料會連接相鄰的焊盤，從而導致短路。使用拆焊編織層吸走多余的焊料，然后重新檢查接頭。
過熱：長時間加熱會損壞元件或從 PCB 上抬起墊。短時間工作，如果需要，讓該區域冷卻。
能見度差：肉眼很難看到微小的組件。投資一個好的放大工具或顯微鏡以獲得更好的準確性。
遇到這些問題是學習過程的一部分。通過練習，您將培養避免它們所需的穩定手和快速判斷。
提高手工焊接技巧的技巧
像任何工藝一樣，手工焊接會隨著時間的推移和重復而改進。如果您希望提高使用小型 SMD 元件的能力，請考慮以下提高手工焊接技能的策略：
從較大的組件開始：如果 0402 零件感覺太小，請?jiān)诟挠幂^小的 SMD 尺寸（如 0805 或 0603）之前練習使用較大的 SMD 尺寸，以建立信心。
使用練習板：許多套件都配有專為焊接練習而設計的練習 PCB。這些非常適合磨練您的技術，而不會冒著實際項目的風險。
觀看教程：在線視覺指南可以向您展示經驗豐富的專業人士的正確手部定位和焊接技術。
保持手部穩定：焊接時將手或肘部放在穩定的表面上，以減少晃動。避免咖啡因，如果它影響您的穩定性。
使用工具進行實驗：嘗試不同的烙鐵頭尺寸或烙鐵品牌，找到最適合您風格的產品。
一致性是關鍵。每周留出時間進行練習，很快，即使是最小的組件，焊接也會成為第二天性。
掌握手工焊接微小 PCB 元件的藝術
手工焊接像 0402 零件這樣的微小 PCB 元件乍一看似乎很有挑戰性，但只要有正確的工具、技術和毅力，這是一項任何人都可以學習的技能。通過遵循此分步指南，遵守手工焊接 PCB 的最佳實踐，并使用手工焊接 SMD 的質量工具，您將獲得干凈、可靠的結果。無論您是為個人項目還是專業原型焊接小型 SMD 元件，精確和耐心都是您最好的盟友。
繼續練習，注意安全，不要害怕犯錯——它們是精通之旅的一部分。通過焊接每個接頭，您將獲得對這項基本電子技能的信心和專業知識。從小處著手，培養您的技能，很快您就會輕松處理最復雜的 PCB 設計。
