SMT扼流圈：徹底改變緊湊型電子產品的 PCB 設計
- 2025-07-10 11:18:00
- 瀏覽量：69
在快速發展的電子產品領域，設計緊湊、高效和高性能的印刷電路板 （PCB） 比以往任何時候都更加重要。SMT 扼流圈或表面貼裝技術扼流圈已成為該領域的游戲規則改變者。這些小巧而強大的組件有助于管理電磁干擾 （EMI） 并確保在高密度 PCB 布局中穩定供電。如果您希望優化緊湊型電子產品的 PCB 設計，則必須了解表面貼裝扼流圈的選擇、SMT 扼流圈占用空間以及回流焊 SMT 扼流圈等其他關鍵因素。
什么是 SMT 扼流圈，為什么它們很重要？
SMT 扼流圈是專為表面貼裝技術設計的小型電感器，這意味著它們可以直接安裝在 PCB 表面，無需通孔連接。這些元件主要用于過濾掉電源線中的高頻噪聲，確保向敏感電子元件提供干凈穩定的電力。它們體積小巧，與自動裝配兼容，是空間通常非常寶貴的現代電子產品的理想選擇。
在智能手機、可穿戴設備和物聯網設備等緊湊型電子產品中，每一毫米 PCB 空間都很重要。傳統的通孔扼流圈體積更大，需要更多空間，因此不太適合小型化設計。另一方面，SMT 扼流圈提供更小的 SMT 扼流圈尺寸，使設計人員能夠在狹小的空間內集成更多功能。此外，它們能夠處理大電流和高頻率（SMT 扼流圈電感值通常從幾微亨 （μH） 到幾毫亨 （mH） 不等），使其適用于各種應用。
SMT 扼流圈在緊湊型電子產品中的作用
隨著電子產品尺寸的不斷縮小，對支持小型化而不犧牲性能的元件的需求也在增長。SMT 扼流圈在這一趨勢中發揮著至關重要的作用，它在小封裝中提供有效的噪聲抑制。它們通常用于 DC-DC 轉換器、電源和信號線，以防止 EMI 破壞敏感電路。

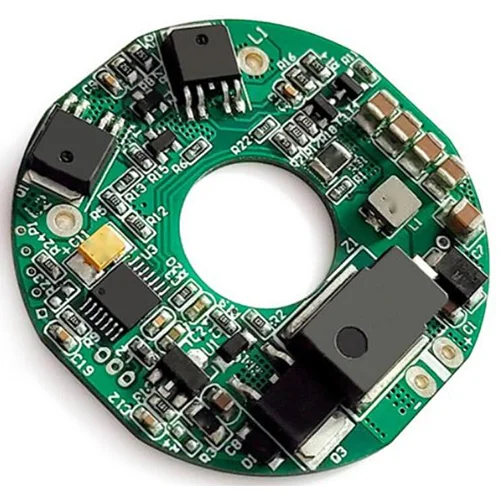

例如，在典型的智能手機 PCB 中，可能會使用多個 SMT 扼流圈來過濾從電源到處理器的噪聲，從而確保即使在高頻（通常高于 1 MHz）下也能平穩運行。SMT 扼流圈能夠在如此密集的布局中保持信號完整性，因此 SMT 扼流圈是研究緊湊、高性能器件的工程師的首選。
表面貼裝扼流圈選擇的關鍵因素
為您的 PCB 設計選擇合適的 SMT 扼流圈對于實現最佳性能至關重要。以下是選擇表面貼裝扼流圈的主要考慮因素：
電感值：電感以微亨 （μH） 或毫亨 （mH） 為單位測量，決定了扼流圈過濾特定頻率的能力。例如，10 μH 扼流圈可能適用于低頻噪聲抑制，而 1 μH 扼流圈可能針對開關電源中的較高頻率。
額定電流：確保扼流圈可以處理電路中的最大電流而不會飽和。額定電流為 2 A 的扼流圈可能適用于小型 IoT 設備，但對于功率密集型應用，可能需要 5 A 額定電流。
直流電阻 （DCR）：較低的 DCR 值（例如 0.05 歐姆）可最大限度地減少功率損耗，這對于電池供電設備至關重要。

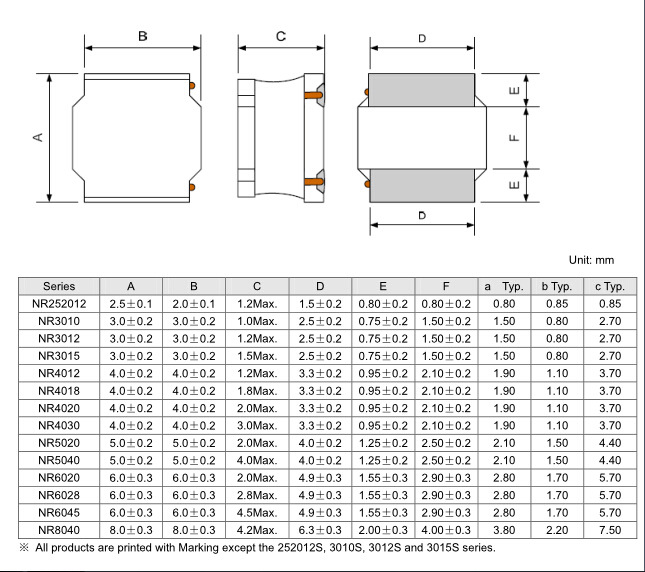

尺寸和占地面積：SMT 扼流圈封裝必須與可用的 PCB 空間相匹配。常見尺寸包括 0603、0805 或更大的 1210 封裝，尺寸小至 1.6 mm x 0.8 mm，適用于超緊湊設計。
溫度范圍：確保扼流圈在設備的溫度范圍內可靠運行，工業應用通常在 -40°C 至 125°C 之間。
通過仔細評估這些參數，您可以為您的特定應用選擇平衡性能、尺寸和成本的 SMT 扼流圈。
優化高密度設計的 SMT 扼流圈尺寸
在高密度 PCB 布局中，每個元件的布局和封裝都很重要。SMT 扼流圈占用空間直接影響其他元件的可用空間。較小的尺寸（例如 0603 或 0402 封裝尺寸的尺寸）是超緊湊設計的理想選擇，但它們通常會帶來較低的額定電流或電感值等權衡。
為了優化空間，請考慮以下高密度 PCB 扼流圈放置的提示：
將扼流圈放置在電源入口點附近：將 SMT 扼流圈放置在靠近電源輸入或開關穩壓器的位置，以在噪聲擴散到電路板之前抑制噪聲。
最小化跟蹤長度：保持扼流圈和其他元件之間的走線較短，以減少寄生電感并提高濾波效率。
避免擁擠：即使在密集布局中，也要確保扼流圈周圍有足夠的間距，以防止出現熱問題或干擾附近的組件。
使用多層板：對于極其緊湊的設計，利用 PCB 的內層進行布線，為 SMT 扼流圈和其他元件騰出表面空間。
通過戰略性地規劃 SMT 扼流圈的布局和封裝，您可以在不影響性能的情況下最大限度地提高高密度 PCB 設計的效率。
回流焊 SMT 扼流圈：最佳實踐
SMT 扼流圈的優點之一是它們與自動化制造工藝（包括回流焊）兼容?；亓骱?SMT 扼流圈涉及熔化焊膏以將扼流圈連接到 PCB 焊盤，確保安全可靠的連接。但是，焊接不當會導致立碑（元件的一端從焊盤上抬起）或焊點不足等問題。
以下是回流焊 SMT 扼流圈的一些最佳實踐：
使用正確的焊膏：選擇熔點與扼流圈規格兼容的無鉛焊膏，SAC305 合金的熔點通常在 217°C 至 220°C 左右。
優化模板設計：確保模板孔徑與扼流圈的焊盤尺寸相匹配，以沉積適量的焊膏，防止橋接或焊料不足。
控制回流焊曲線：遵循回流焊曲線，逐漸升高（每秒 1-3°C）至峰值溫度，避免對扼流圈造成熱沖擊。典型的峰值溫度可能在 240°C 到 260°C 之間，保持 20-40 秒。
檢查焊后：使用自動光學檢測 （AOI） 檢查焊接缺陷，確保扼流圈正確對齊和連接。
通過遵守這些準則，您可以在 PCB 組裝過程中為 SMT 扼流圈獲得一致且可靠的焊接結果。
SMT 扼流圈的自動化組裝：簡化生產
現代電子制造在很大程度上依賴于自動化來實現高吞吐量和精度。SMT 扼流圈專為自動組裝 SMT 扼流圈而設計，使其與拾取和放置機器和高速生產線兼容。這種兼容性減少了體力勞動，降低了成本，并最大限度地減少了人為錯誤。
為確保 SMT 扼流圈的順利自動化組裝，請考慮以下提示：
標準化組件封裝：對 SMT 扼流圈使用卷帶包裝，以便于無縫裝載到拾取和放置機器中。
精確的封裝庫：使用精確的 SMT 扼流圈封裝維護最新的 PCB 設計庫，以避免組裝過程中的放置錯誤。
優化機器設置：校準拾取和放置機器以處理特定尺寸和重量的 SMT 扼流圈，確保準確放置在小至 0.4 mm x 0.2 mm 的焊盤上，用于微型元件。
集成質量檢查：結合在線檢測系統，以檢測裝配過程中的錯位或缺失的扼流圈。
自動化不僅可以加快生產速度，還可以確保質量穩定，這對于緊湊型電子產品的大批量生產至關重要。
了解設計的 SMT 扼流電感值
SMT 扼流圈的電感值是決定其性能的最關鍵參數之一。SMT 扼流圈電感值通常為 0.1 μH 至 100 mH，具體取決于應用。選擇正確的電感值可確保電路中有效的噪聲過濾和功率穩定性。
例如：
低電感（0.1 μH 至 1 μH）：適用于高頻應用，如 RF 電路或快速開關電源，在這些應用中，需要最小的電感來過濾掉 10 MHz 以上的噪聲。
中等電感（1 μH 至 10 μH）：常用于智能手機或筆記本電腦的 DC-DC 轉換器，以平滑 100 kHz 至 1 MHz 頻率范圍內的紋波電流。
高電感（10 μH 至 100 mH）：最適于電源線或音頻電路中的低頻噪聲抑制，確保穩定的電壓傳輸。
有關詳細規格，請始終參考扼流圈的數據表，因?yàn)轭~定電流和飽和行為等因素會影響特定電感水平下的性能。仿真工具還可以幫助在最終確定設計之前對不同的 SMT 扼流圈電感值如何影響電路進行建模。
使用 SMT 扼流圈的挑戰和解決方案
雖然 SMT 扼流圈具有許多優勢，但它們也帶來了設計人員必須解決的挑戰：
熱管理：高密度設計會導致 SMT 扼流圈周圍發熱。解決方案：使用具有更高額定溫度的扼流圈，并在 PCB 布局中加入熱通孔或散熱器。
飽和風險：在大電流下，扼流圈會飽和，失去其濾波能力。解決方案：選擇額定電流至少比最大預期電流高 20-30% 的扼流圈。
組件采購：特定 SMT 扼流圈的可用性可能會有所不同。解決方案：與可靠的供應商合作，并在您的設計庫中維護替代零件編號。
通過預測這些挑戰并實施建議的解決方案，您可以確保 PCB 設計的可靠性和性能。
未來趨勢：下一代電子產品中的 SMT 扼流圈
隨著電子產品的不斷發展，SMT 扼流圈有望在下一代設備中發揮更大的作用。新興趨勢包括：
更小的封裝：制造的進步導致 SMT 扼流圈的占用空間更小，從而為可穿戴設備和醫療植入物實現超小型化設計。
更高頻率支持：隨著 5G 和高速數據應用的興起，人們正在開發 SMT 扼流圈來處理 100 MHz 以上的頻率。
與智能制造集成：人工智能和物聯網在制造過程中的集成將進一步提高自動化裝配 SMT 扼流圈的精度，從而減少錯誤和成本。
保持領先于這些趨勢將有助于工程師設計出滿足未來市場需求的尖端電子產品。
SMT 扼流圈通過實現緊湊、高效和高性能的電子設備，正在徹底改變 PCB 設計。從仔細選擇表面貼裝扼流圈到優化高密度 PCB 扼流圈布局，使用這些元件的方方面面都會顯著影響設計的成功。通過掌握回流焊 SMT 扼流圈等技術和利用自動裝配 SMT 扼流圈，您可以在保持質量的同時簡化生產。
無論您是在小型物聯網設備還是復雜的工業系統上工作，了解 SMT 扼流圈電感值和封裝都將使您能夠創建創新的解決方案。隨著技術的進步，SMT 扼流圈將繼續成為緊湊型電子產品的基石，幫助工程師突破可能的界限。
