首頁 > 技術資料 > 如何使用烤面包機烤箱回流焊料SMD元件:DIY指南

如何使用烤面包機烤箱回流焊料SMD元件:DIY指南

  • 2025-07-11 09:18:00
  • 瀏覽量:48

如果您想在家中焊接表面貼裝設備 (SMD) 組件,那么使用烤箱進行回流焊接是一種經濟實惠且有效的 DIY 解決方案。本指南將引導您完成設置用于回流焊的烤面包機、創建回流焊曲線以及精確焊接 SMD 元件的過程。無論您是業余愛好者還是小型電子愛好者,您都會找到無需昂貴設備即可獲得專業結果的可行步驟和技巧。



什么是回流焊,為什么要使用烤箱?

回流焊是一種通過將焊膏加熱至焊膏熔化并在元件和電路板之間形成牢固粘合來將 SMD 元件連接到印刷電路板 (PCB) 的工藝。與傳統的烙鐵手工焊接不同,回流焊可以均勻地加熱整個電路板,使其成為難以手動焊接的微小元件的理想選擇。

使用烤面包機進行回流焊是一種流行的 DIY 方法,因?yàn)樗哂谐杀拘б媲乙子讷@得。專業的回流焊烤箱可能要花費數千美元,但許多人已經擁有或可以以低于 50 美元的價格購買的烤面包機可以進行修改以達到類似的效果。通過正確的設置和技術,您可以在家中以驚人的精度焊接 SMD 組件。


使用烤箱進行 DIY 回流焊的好處

  • 實惠:無需昂貴的設備;基本的烤箱效果很好。

  • 緊湊的:輕松放入家庭工作空間,不占用太多空間。

  • 有效:能夠處理小批量到中等批量的 PCB,并進行適當?shù)目刂啤?/span>



用于內部 PCB 的回流焊接的烤面包機爐設置



選擇合適的烤箱進行回流焊

并非所有烤箱都適合回流焊接。在家選擇焊接 SMD 元件時,請考慮以下因素以確保安全和性能:


在烤箱中尋找的主要功能

  • 大小:選擇具有足夠內部空間的烤箱來舒適地容納您的 PCB。容量至少為 9-12 升的中型烤箱適用于大多數業余愛好者項目。

  • 溫度控制:尋找溫度設置可調的烘箱,最高可達 250°C (482°F),因?yàn)榛亓骱盖€通常需要特定的熱量水平。

  • 對流加熱:帶有風扇的烤箱可實現均勻的熱量分布是理想的選擇,因?yàn)樗鼈兛梢苑乐箍赡軗p壞組件或造成焊接不均勻的熱點。

  • 定時器功能:內置計時器有助于準確跟蹤回流焊曲線,但也可以選擇手動控制。

  • 玻璃門:透明的門可讓您監控焊接過程,而無需打開烤箱和散熱。

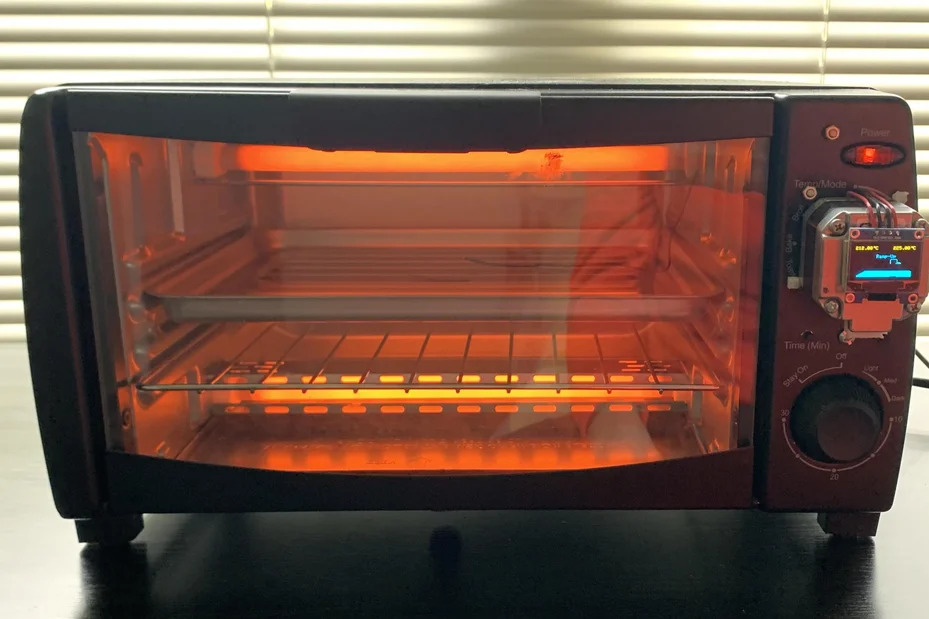

具有回流焊功能的烤面包機烤箱




設置用于回流焊的烤面包機烤箱

選擇烤面包機后,DIY 回流焊技術的下一步就是對其進行設置,以便安全有效地使用。這涉及一些修改和安全預防措施,以確保結果一致。

第 1 步:安全第一

在開始之前,請記住您正在處理高溫和電子設備。請采取以下預防措施:

  • 在通風良好的區域工作,以避免吸入熔化焊膏產生的煙霧,其中可能含有助焊劑。

  • 焊接后處理烤箱或 PCB 時,請使用耐熱手套。

  • 在作過程中,請將易燃材料遠離烤箱。

第 2 步:對烤箱進行隔熱處理(可選)

一些業余愛好者在烤箱內部添加絕緣材料,如陶瓷纖維或耐熱膠帶,以提高保溫性并減少溫度波動。雖然不是強制性的,但這可以幫助保持穩定的回流曲線。

第 3 步:添加熱電偶進行溫度監測

大多數烤面包機沒有精確的溫度傳感器,因此添加熱電偶會改變游戲規則。連接到數字溫度計的熱電偶可讓您實時監測內部溫度。將傳感器安裝在 PCB 托盤附近以獲得準確的讀數。經濟實惠的熱電偶套件隨處可見,價格通常不到 20 美元。

第 4 步:測試烤箱的加熱行為

焊接前,請運行一個測試周期以了解烤箱的加熱情況。將其設置為 150°C (302°F),并使用熱電偶跟蹤達到此溫度需要多長時間以及是否過沖。請注意任何不一致之處,因?yàn)樵趧?chuàng)建重排配置文件時需要考慮這些不一致之處。


烤箱內的熱電偶設置用于溫度監測



創建用于焊接 SMD 元件的回流焊曲線

回流曲線是一條特定的溫度曲線,它決定了焊膏如何熔化并與元件粘合。這是使用烤面包機成功進行回流焊的核心。如果沒有合適的外形,您可能會損壞組件或產生薄弱的焊點。


了解 Reflow Profile 的各個階段

無鉛焊膏的標準回流曲線(目前常用)包括四個主要階段:

  1. 預熱(浸泡):在 60-90 秒內將電路板從室溫逐漸加熱到 150-180°C (302-356°F) 左右。這會激活焊膏中的助焊劑并防止對元件造成熱沖擊。

  2. 熱浸:將 180-200°C (356-392°F) 的穩定溫度保持 60-120 秒,以確保全面加熱均勻。

  3. 回流焊(峰值):將溫度快速升高至 235-250°C (455-482°F),持續 20-40 秒。這會熔化焊膏,形成堅固的接頭。避免超過 260°C (500°F) 以防止損壞。

  4. 冷卻:讓電路板在 60-120 秒內自然冷卻至 100°C (212°F) 以下。快速冷卻會導致熱應力和裂紋。


使配置文件適應烤箱

由于烤面包機沒有內置的可編程控件,因此您需要手動調整溫度旋鈕或電源設置以接近配置文件。使用熱電偶監控進度并進行調整。例如,如果烘箱在回流階段過沖,請短暫關閉或降低設置以避免過熱。



在家焊接 SMD 元件的分步指南

現在您的烤面包機已經設置好并且您了解了回流曲線,讓我們來看看使用這種 DIY 方法焊接 SMD 組件的完整過程。

第 1 步:準備 PCB 和組件

  • 用異丙醇清潔 PCB 以去除污垢或殘留物。

  • 使用模板將焊膏涂抹在焊盤上以提高精度。如果您沒有模板,請用注射器小心地涂抹小點糊狀物。

  • 使用鑷子將 SMD 元件放在焊膏上。確保它們與焊盤正確對齊。

第 2 步:將 PCB 放入烤箱中

將 PCB 放在耐熱托盤或烤箱架中央的一塊鋁箔上。避免將其放置在離加熱元件太近的地方,以防止加熱不均勻。如果可能,使用小金屬支架稍微抬高 PCB 以改善空氣流通。

第 3 步:遵循 Reflow Profile

根據您創建的回流焊曲線開始加熱過程:

  • 將烤箱設置為預熱階段的 150°C (302°F) 左右,并使用熱電偶監測溫度。

  • 調整旋鈕以保持 180-200°C (356-392°F) 的熱浸泡溫度。

  • 將回流峰值增加到 235-250°C (455-482°F),密切觀察以避免過熱。

  • 高峰階段完成后,關閉烤箱并稍微打開門以開始冷卻。

第 4 步:檢查結果

PCB 冷卻至室溫后,用放大鏡或顯微鏡檢查焊點。尋找沒有裂紋或橋接的有光澤、光滑的接頭(焊接連接相鄰焊盤)。如果接頭出現暗淡或不均勻,則可能表明熱量不足或焊膏應用不良。




更好的 DIY 回流焊技巧和竅門

使用烤箱進行回流焊接可能需要一些試驗和錯誤。以下是在家焊接 SMD 元件時改善結果的其他提示:

  • 先練習:在從事有價值的項目之前,在廢 PCB 上測試您的設置和配置文件。

  • 使用優質焊膏:選擇信譽良好的無鉛焊膏和免清洗助焊劑,以最大限度地減少殘留物和清理工作。

  • 避免過度擁擠:不要一次在烤箱中放置太多 PCB,因?yàn)檫@會破壞熱量分布。

  • 監控多個點:如果可能,請使用多個熱電偶來檢查烘箱不同區域的溫度一致性。

  • 使用后清潔:焊接后擦拭烤箱內部,以去除助焊劑殘留物并防止積聚。




常見問題及其解決方法

即使經過精心準備,您也可能會在 DIY 回流焊過程中遇到問題。以下是一些常見問題和解決方案:

焊接不均勻或立碑

問題:元件的一側翹起(立碑)或焊料不能均勻熔化。

溶液:通過使用對流烤箱或?qū)?PCB 集中放置,確保熱量分布均勻。檢查焊膏是否均勻地涂在每個元件的兩個焊盤上。

組件過熱

問題:組件會因過熱而損壞或變色。

溶液:嚴格遵守回流曲線,尤其是在高峰階段。使用熱電偶以防止溫度超過 260°C (500°F)。

焊點不良

問題:關節看起來暗淡、顆粒狀或脆弱。

溶液:驗證浸泡階段是否持續了足夠長的時間以激活助焊劑。此外,請確保冷卻階段不要太快,因?yàn)檫@會影響關節形成。

SMD 焊點的好壞比較



掌握使用烤箱的回流焊

使用烤面包機烤箱進行回流焊接是在家中組裝帶有 SMD 元件的 PCB 的一種實用且經濟實惠的方法。通過仔細設置您的烤箱以進行回流焊,創建精確的回流焊曲線,并按照本指南中概述的步驟進行作,您無需投資昂貴的機器即可獲得專業品質的結果。

從小處著手,嘗試您的設置,并隨著時間的推移改進您的 DIY 回流焊技術。通過耐心和練習,您將能夠直接在廚房處理復雜的電子項目。請記住,在每一步都要優先考慮安全性和精度,很快,在家中焊接 SMD 組件將成為第二天性。
