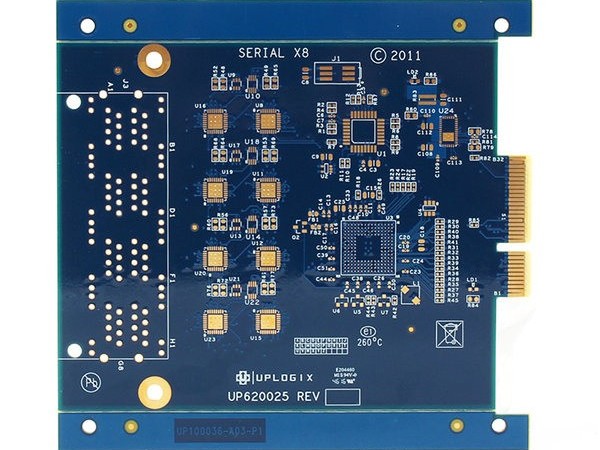

PCB 設計圈,4 層板就像 “性價比之王”—— 比 2 層板能應對更復雜的電路,又比 6 層板成本低一大截。但不少新手一上手就犯怵,總覺得層疊結構、布線規則這些概念太抽象。其實只要抓住關鍵環節,4 層板設計完全可以化繁為簡。今天就用接地氣的方式,聊聊 4 層板設計的核心要點。

先搞清楚:你的板子要干啥?
設計前先問自己三個問題:這板子用在啥設備上?有多少高速信號?預算和尺寸卡得多嚴?這就像蓋房子前得明確是搭倉庫還是公寓,需求不同,設計思路天差地別。
如果是做智能家居控制器這類消費電子,重點在低成本和小尺寸,信號速率不高,布局布線可以靈活些;要是搞工業控制板,有大量電機驅動信號和傳感器數據,就得把抗干擾放在第一位;而通信設備里的 4 層板,高速差分信號(比如千兆以太網)是主角,信號完整性得死死拿捏住。
把這些需求列成清單,比如 “必須支持 3 路 100Mbps 串口”“電源模塊最大電流 5A”“板卡尺寸不能超過 10cm×8cm”,設計時才能有的放矢。
層疊結構:別讓信號 “迷路”
4 層板的層疊就像漢堡包 —— 兩層 “面包” 是信號層(頂層和底層),中間夾著 “肉” 和 “蔬菜”(電源層和地層)。常見的兩種 “配方” 各有講究:
“信號 - 地 - 電源 - 信號” 是最常用的組合。中間的地平面像 “屏蔽罩”,能讓頂層信號的回流路徑更短,減少干擾;電源層則像 “穩壓水庫”,給元器件持續供電。電腦主板、路由器這類設備基本都用這種結構,實測能讓高速信號傳輸穩定性提升 30% 以上。
“信號 - 電源 - 地 - 信號” 更適合電源線路復雜的場景。比如帶多路 DC-DC 轉換的工業板,電源層靠近頂層,能縮短大電流路徑,降低線路損耗。但要注意,電源層和地層盡量貼緊,兩者之間的電容能幫著過濾電源噪聲,這招在電機控制板上親測有效,能減少 50% 以上的紋波干擾。
無論選哪種,記住兩個鐵律:每個信號層旁邊最好有參考層(電源或地),不然信號會像沒頭蒼蠅一樣亂竄;電源和地不要隔太遠,不然 “穩壓水庫” 的效果會大打折扣。

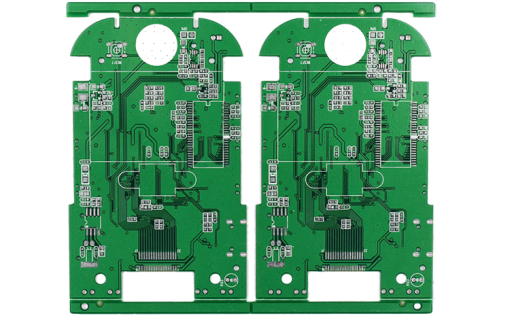

元器件布局:別把零件擺成 “一鍋粥”
布局時最忌諱想到哪擺到哪,正確做法是按功能分區,就像超市分生鮮區、零食區一樣清晰。電源模塊、信號處理區、接口區要?jiǎng)澢褰缦?,比如?DC-DC 芯片、電感、電容扎堆放,形成獨立的 “電源特區”,能減少對其他電路的干擾。
高速芯片的布局是個技術活。比如 USB3.0 接口芯片,它旁邊的晶振、濾波電容必須貼緊,走線越短越好。之前見過有人把晶振放得離芯片 10 厘米遠,結果信號波形歪得像鋸齒,通信頻繁丟包。正確做法是讓高頻元器件 “抱團”,走線長度控制在 3 厘米內,過孔數量不超過 2 個。
功率器件得留足 “呼吸空間”。像 LM2596 這類電源芯片,工作時會發熱,周圍別堆太多小元件,最好鋪一塊大銅皮當 “散熱片”,再打幾個散熱過孔通到底層,溫度能降 10℃以上。

布線:別讓信號 “打架”
布線就像城市規劃,得讓不同 “車流”(信號)各行其道。先定好規則:普通信號線寬 0.2-0.3mm(8-12mil),1A 電流的電源線至少 0.5mm(20mil),高頻信號間距要比低頻信號寬 50%,避免 “串話”。
高速差分信號是 “VIP 車道”,比如 HDMI、LVDS 這類信號,兩根線必須等長、平行,間距保持不變(通常是線寬的 2-3 倍)。就像雙人自行車,兩人節奏一致才能跑穩,差 1mm 都可能讓信號失真。之前調試一塊攝像頭模組板,就因?yàn)椴罘志€不等長,畫面總出現條紋,剪短長的那根后立馬恢復正常。
電源布線要 “粗中有細”。主電源軌用寬線,比如 5V/3A 的線路至少 1mm 寬,到了芯片引腳附近再慢慢變細。同時在芯片電源腳旁邊放個 100nF 的濾波電容,像 “凈水器” 一樣過濾高頻噪聲,這招對單片機這類敏感芯片特別管用。
過孔:別讓它成 “短板”
過孔這小東西容易被忽視,但用不好會出大問題。它就像連接不同樓層的 “電梯”,用多了會增加信號延遲,特別是 100MHz 以上的高頻信號,每多一個過孔,信號完整性就打一次折。
普通信號用過孔直徑 0.6mm(內徑 0.3mm)足夠,高速信號盡量用 0.4mm 的微孔,雖然加工費貴一點,但能減少寄生電容。過孔別扎堆,尤其別在電源層和地層上打一堆孔,否則會把完整的平面切成 “碎塊”,影響屏蔽效果。
有個小技巧:在電源層和地層的過孔周圍留一圈 “禁布區”,直徑比過孔大 2 倍,能有效避免平面被 “戳爛”。
最后一步:驗證不能省
設計完別急著下單打樣,先做 “體檢”:用軟件跑一遍 DRC(設計規則檢查),看看有沒有線寬不夠、間距太小的地方;高速信號做個仿真,看看眼圖是不是清晰;電源網絡檢查一下壓降,確保最遠端的芯片也能吃飽電。
之前幫朋友看一塊 4 層板,DRC 查出 30 多處線距違規,改完之后,測試時的抗干擾能力明顯提升。記住,花 1 小時做驗證,能省后期 10 小時調試時間。
其實 4 層板設計就像搭積木,把層疊、布局、布線這些模塊按規則拼起來,再注意細節處理,新手也能做出穩定可靠的板子。關鍵是多練,第一次可能手忙腳亂,設計兩三塊后就會發現,原來 4 層板也沒那么難。
