PCBV割與郵票孔分板區別，如何正確選擇
- 2025-07-08 10:01:00
- 瀏覽量：54
在制造過程中將單個印刷電路板 （PCB） 與較大的面板分離時，選擇正確的分板方法對于效率、成本和電路板完整性至關重要。兩種流行的技術，V 型劃線（也稱為 V 型切割）和郵票孔分板，根據您的項目需求提供明顯的優勢。那么，您應該選擇哪種方法呢？簡而言之，V 型劃板因其干凈的切割和對組件的低應力而非常適合直線分離和大批量生產，而郵票孔分板則具有靈活性和最低的模具成本，適合小批量或不規則的板材形狀。本博客深入探討了這兩種方法的細節，包括 PCB V 評分的優缺點、郵票孔分板過程、V-cut 設計指南、郵票孔設計規范以及分板方法選擇技巧，以幫助您做出明智的決定。
什么是 PCB 分板，為什么它很重要？

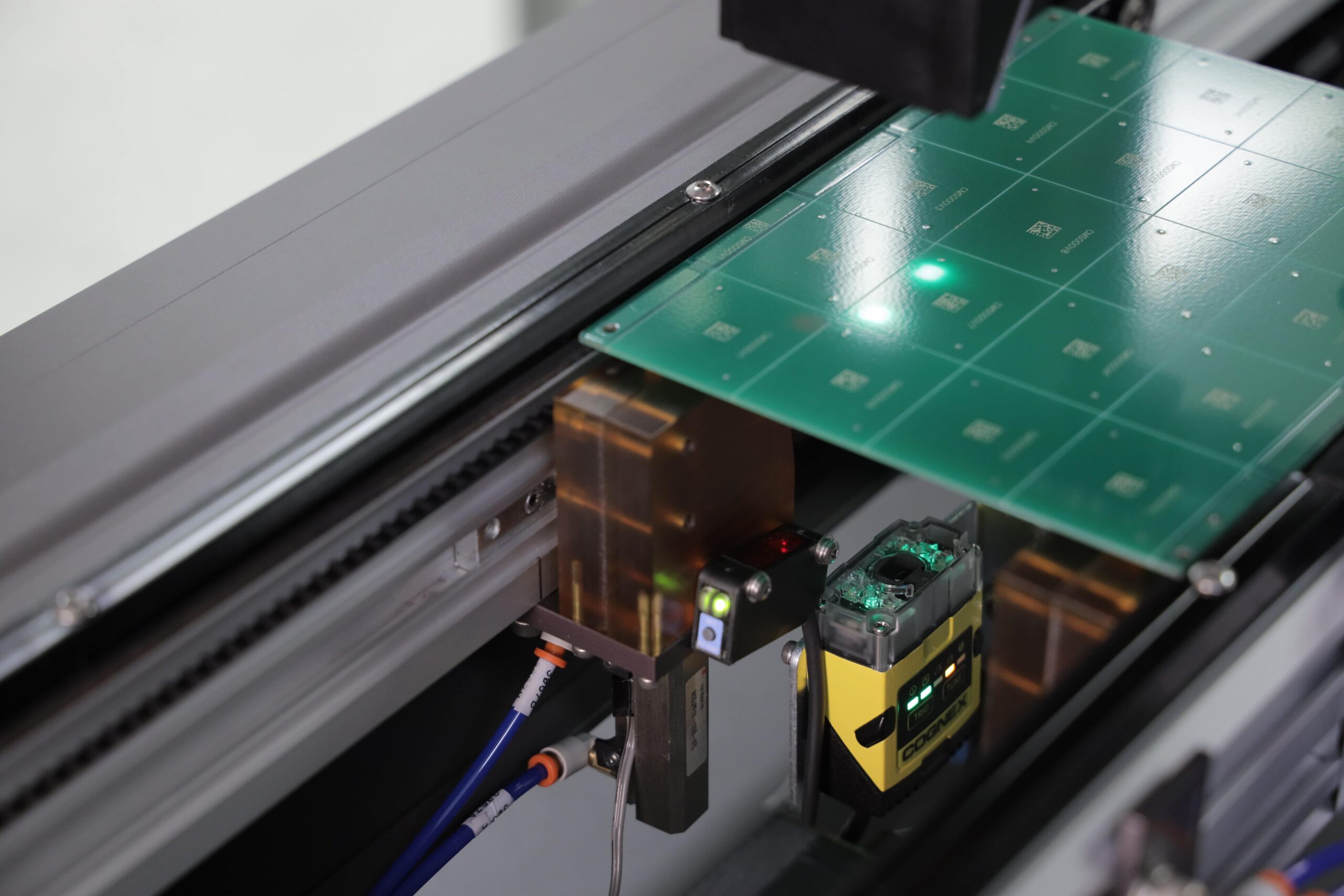

PCB 分板是在制造后將單個電路板與較大的面板分離的過程。制造商通常在單個面板上生產多個 PCB，以節省時間并降低組裝過程中的成本。然而，在不損壞元件、走線或電路板本身的情況下分離這些板是一項微妙的任務。您選擇的分板方法不僅會影響最終產品的質量，還會影響生產速度、成本和可擴展性。
選擇錯誤的方法可能會導致焊點開裂、邊緣損壞或制造費用增加等問題。這就是為什么了解 V 級評分和郵票孔分板之間的區別對于旨在獲得最佳結果的工程師和制造商至關重要。
了解 V 評分 （V-Cut） 分板
V 形刻痕，通常稱為 V 形切割，涉及使用專用切割工具在 PCB 面板的兩側創建一個 V 形凹槽。這個凹槽沿直線削弱了材料，使其易于手動或以最小的力將電路板卡開。V 劃線因其精度和效率而廣泛用于大批量 PCB 生產。
PCB V 評分優勢
清潔和精確的分離：V 形切割可產生光滑的邊緣，毛刺最小，減少了對額外精加工的需求。這對于注重美觀或邊緣質量的板材來說是理想的選擇。
對組件的低應力：由于分離所需的力最小，因此損壞附近組件或焊點的風險較小。研究表明，與其他手動方法相比，V 評分可以將機械應力降低多達 60%。
高性價比，適用于大批量：V 型刻痕機可以快速加工大型板材，因此對于 10,000 件或更多的大規模生產運行非常經濟。
適用于自動化裝配：一致的凹槽允許使用自動分板設備，進一步加快生產速度。
PCB V 評分的缺點
僅限于直線：V 評分僅適用于直接分色。如果您的 PCB 設計具有彎曲或不規則的形狀，則此方法將不起作用。
不適合厚板：V 形切口在厚度超過 3.2 毫米的板上效果較差，因?yàn)榘疾劭赡軣o法深入到不易分離的深度。
元件放置限制：組件不能放置在離 V 形切割線太近的地方（通常在 0.5 毫米以內），因?yàn)榍懈钸^程會引起振動或應力。
V-Cut 設計指南
要確保 V 評分成功，請遵循以下設計提示：
凹槽深度：V 形切口應穿透每側板厚的約三分之一。對于 1.6 毫米厚的電路板，每側應有 0.5 毫米深的凹槽，留下 0.6 毫米的材料腹板。
最小板間距：單塊板之間至少保持 0.3 mm 的間距，以允許 V 形切割工具的寬度。
組件間隙：在組件和 V 形切割線之間保持至少 0.5 mm 的間隙，以避免在切割或分離過程中損壞。
板厚：V 型劃線在 0.6 毫米到 3.2 毫米厚的電路板上效果最佳。較厚的板可能需要其他方法。
材料兼容性：確保您的 PCB 材料（例如 FR-4）適合 V 型劃痕，因?yàn)橐恍┤嵝曰虼嘈圆牧峡赡軙豢深A(yù)測地開裂。
了解郵票孔分板

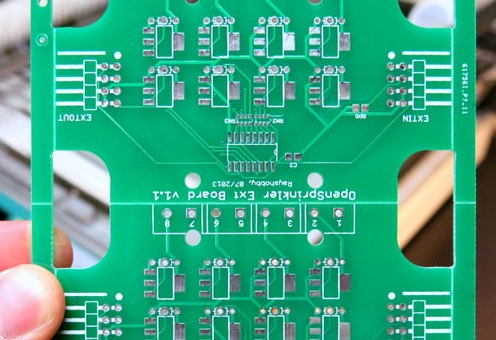

郵票孔分板，也稱為老鼠咬傷，涉及沿著單個 PCB 連接到面板或彼此連接的邊緣鉆一系列小孔。這些孔削弱了連接，允許用手將板子折斷。此方法通常用于較小的生產運行或 V 評分不可行的情況。
郵票孔分板工藝
郵票孔過程很簡單：
設計：在 PCB 布局過程中，沿分離線放置小孔（通常直徑為 0.8 mm 至 1.2 mm），間距緊密（通常相距 0.2 mm 至 0.5 mm）。
鉆探：這些孔在制造過程中鉆入面板，形成類似于郵票邊緣的穿孔線。
分離：組裝后，通過打破孔之間的細條材料，手動將各個板卡開。
郵票孔設計規格
為了有效地進行郵票孔分板，請遵守以下規范：
孔徑：使用直徑為 0.8 mm 至 1.2 mm 的孔。較小的孔可能無法充分削弱材料，而較大的孔會浪費電路板空間。
孔間距：間距為 0.2 mm 至 0.5 mm 的孔，以確保在組裝過程中輕松分離，而不會影響面板穩定性。
孔數：對于 10 mm 的分隔線，通常 5 到 8 個孔就足夠了，具體取決于材料的厚度和強度。
邊緣間隙：使組件與郵票孔線保持至少 1 mm 的距離，以防止在捕捉過程中損壞。
材料厚度：郵票孔在厚達 2.0 毫米的電路板上效果很好。較厚的板可能需要更大的力才能分離，從而有損壞的風險。
郵票孔分板的優點
設計靈活性：與 V 形刻痕不同，郵票孔可用于不規則或彎曲的分隔線，使其適用于獨特的板形。
模具成本低：除了標準鉆孔設備外，沖壓孔不需要專門的切削工具，從而降低了小批量（低于 1,000 個單位）的設置成本。
適用于小批量：這種方法非常適合原型制作或小批量生產，因?yàn)樵谶@些情況下，投資 V 評分設備是不合理的。
郵票孔分板的缺點
粗糙邊緣：咬合過程通常會留下粗糙或鋸齒狀的邊緣，出于美學或功能目的，可能需要額外的打磨或精加工。
板上的應力較高：將電路板分開會產生更大的機械應力，從而有可能損壞附近的組件或痕跡。與 V 評分相比，壓力水平最多可高出 40%。
不適合大批量：手動分離非常耗時，因此對于 5,000 件或更多的大型生產運行，郵票孔的效率會降低。
比較 V 型劃線和郵票孔分板：主要區別
為了幫助選擇分板方法，讓我們在關鍵因素上比較這兩種技術：
| 因素 | V 型評分 （V-Cut） | 郵票孔 |
|---|---|---|
| 分離線 | 僅限直線 | 直線或不規則線條 |
| 邊緣質量 | 光滑、干凈的邊緣 | 粗糙、鋸齒狀的邊緣 |
| 組件上的應力 | 低（壓力減少多達 60%） | 更高（壓力增加多達 40%） |
| 生產量 | 最適合大批量（10,000+ 件） | 最適合小批量（1,000 件以下） |
| 工具成本 | 由于專用設備而更高 | 下部，使用標準鉆孔 |
| 板厚 | 0.6 mm 至 3.2 mm | 最大 2.0 mm |
分板方法的選擇：如何選擇合適的方法
在 V 型劃線和郵票孔分板之間進行選擇取決于您項目的具體要求。請考慮以下因素來指導您的決策：
產量：對于大規模生產（超過 5,000 臺），由于自動化功能，V 評分更加高效和具有成本效益。對于原型或小批量（1,000 個以下），郵票孔提供了一種更便宜、更快捷的解決方案。
板設計：如果您的 PCB 布局需要直線分隔，則 V 評分是獲得清晰結果的更好選擇。對于不規則或彎曲的分色，請選擇郵票孔。
邊緣質量需求：如果光滑的邊緣對您的應用至關重要（例如，對于外殼或面向客戶的產品），V 評分可提供卓越的結果。如果邊緣質量不是優先考慮的問題，則郵票孔就足夠了。
元件密度：對于元件靠近邊緣的密集電路板，V 劃線可最大限度地減少應力和損壞。由于分離所需的力，郵票孔可能會帶來更高的風險。
預算限制：如果擔心模具成本，則郵票孔需要的前期投資較少，因?yàn)樗鼈兪褂脴?biāo)準鉆孔工藝。
板厚和材料：檢查您的電路板厚度是否在每種方法的推薦范圍內。此外，確保材料（例如，標準 FR-4 與柔性基材）與所選技術兼容。
實施所選分板方法的最佳實踐
選擇分選方法后，請遵循以下最佳實踐以確保成功：
盡早與您的制造商合作：在初始階段共享您的設計文件并討論分板首選項，以避免代價高昂的修訂。指定公差和間隙以防止出現問題。
使用原型進行測試：在全面生產之前，創建一個小批量來測試分板過程。對于 V 形劃痕，檢查凹槽深度是否允許在不用力過大的情況下輕松捕捉。對于郵票孔，請驗證孔間距是否確保干凈地分離而不會損壞電路板。
優化元件放置：使敏感組件遠離分離線，遵守間隙準則（V 形切割為 0.5 毫米，郵票孔為 1 毫米）。
文件規格：在設計文件中包括有關分板方法、凹槽深度或孔間距的詳細注釋，以避免制造過程中的誤解。
常見挑戰以及如何避免它們
V 評分和郵票孔分板都存在潛在的陷阱。以下是解決這些問題的方法：
分離過程中開裂的板材：對于 V 形刻痕，請確保整個面板的凹槽深度一致。對于郵票孔，請避免將孔間距過大，因?yàn)檫@會增加卡住電路板所需的力。
損壞的組件：在組件和分離線之間保持適當?shù)拈g隙，以減少振動或應力影響。
不一致的邊緣：對于郵票孔，粗糙的邊緣很常見。如果需要光滑的邊緣，請計劃分色后整理。對于 V 形刻痕，請使用高質量的切削工具以避免不均勻的凹槽。
為您的 PCB 項目做出正確的選擇
在 V 評分和郵票孔分板之間做出決定歸結為了解項目的獨特需求。V 型劃線技術具有干凈的切割、低應力和自動化兼容性，在大批量生產中大放異彩，非常適合標準板上的直線分離。另一方面，郵票孔分板為不規則形狀提供了靈活性，降低了小批量的成本，盡管它犧牲了邊緣質量并增加了機械應力。
通過考慮產量、電路板設計、邊緣質量和預算等因素，您可以自信地選擇最佳的分板方法。使用本指南中提供的 V-cut 設計指南和郵票孔設計規范來優化 PCB 布局以進行制造。通過仔細規劃并與制造合作伙伴合作，您將實現高效、無損傷的分板，從而滿足您的項目目標。
