優化PCB分板:方法和最佳實踐綜合指南

  • 2025-07-08 09:36:00
  • 瀏覽量:54

您是否希望提高印刷電路板 (PCB) 分離過程的效率和質量?PCB 分板是將單個電路板與較大面板分離的過程,是制造過程中的關鍵步驟。選擇正確的方法并遵循最佳實踐可以節省時間、降低成本并防止損壞精密組件。




什么是 PCB 分板,為什么它很重要?

PCB 分板是在將單個電路板一起制造后從較大的面板中分離出來的過程。面板用于簡化生產、減少處理并降低成本,允許一次處理多塊板。然而,在不對組件造成損壞或壓力的情況下分離這些板對于保持功能和可靠性至關重要。

不良的分板工藝會導致電路板開裂、走線損壞或受力組件,這可能會導致測試或現場失敗。通過優化分板,制造商可以提高良率,減少浪費,并確保高質量的最終產品。讓我們探索各種可用的方法以及如何選擇最適合您需求的方法。

分板過程之前的 PCB 面板顯示多個板已連接




PCB 分板方法比較:找到合適的

有幾種方法可以分板 PCB,每種方法都有自己的優點和局限性。了解這些選項是為您的項目選擇正確方法的關鍵。下面,我們將根據精度、速度、成本和對不同電路板類型的適用性來比較最常見的技術。

1. 手動分板

手動分板涉及手動分解 PCB,通常沿著預先刻痕的線或 V 形切口。這種方法簡單且需要最少的設備,因此對于小批量生產或原型制作具有成本效益。

  • 優點:成本低,無需專用工具,非常適合小批量。

  • 缺點:組件受壓風險高,結果不一致,不適合復雜或精致的電路板。

  • 最適合:設計簡單,板厚,邊緣附近沒有敏感元件。

2. V-Cut 評分和打破

V 形切割分板在制造過程中使用機器沿分離線創建 V 形槽。然后手動或使用工具將電路板卡開。這種方法因其成本和效率的平衡而被廣泛使用。

  • 優點:價格實惠,比手動方法更快,適用于直線分離。

  • 缺點:會引起機械應力,僅限于線性切割,不適合復雜的設計。

  • 最適合:矩形板的中等批量生產。

  • 應力影響:如果不小心作,V 形切割邊緣附近的應力水平可能高達 300 微應變,可能會影響附近的組件。

3. 路由器分板

路由器分板使用帶有旋轉鉆頭的 CNC 機器切割片或?qū)骞潭ㄔ谝黄鸬倪B接。這種方法比 V 形切割或手動技術提供更高的精度。

  • 優點:精度高,適用于復雜形狀,優化時應力最小。

  • 缺點:過程較慢,產生需要清理的灰塵,設備成本較高。

  • 最適合:高混合、中小批量生產,具有不規則的板形。

  • 速度:典型的切割速度范圍為 50 至 100 mm/s,具體取決于材料厚度(例如 1.6 mm FR4 板)。

4. 激光分板

激光分板使用聚焦的激光束以極高的精度切割 PCB。這種非接觸式方法因其能夠處理精致和復雜的設計而越來越受歡迎。

  • 優點:無機械應力,切割干凈,非常適合薄板或柔性板。

  • 缺點:初始投資高,厚板速度較慢,需要專門的設置。

  • 最適合:高價值、高精度應用,如醫療或航空航天電子。

  • 精度:激光器可以實現窄至 20-30 微米的切割寬度,從而減少材料浪費。

5. 沖孔或模切

沖孔涉及使用定制模具從面板上沖壓出單個電路板。這是一種大批量生產的快速方法,但需要前期模具成本。

  • 優點:對于大批量運行來說非???,結果一致。

  • 缺點:模具成本高,電路板上可能存在應力,僅限于特定設計。

  • 最適合:批量生產簡單、均勻的板形。

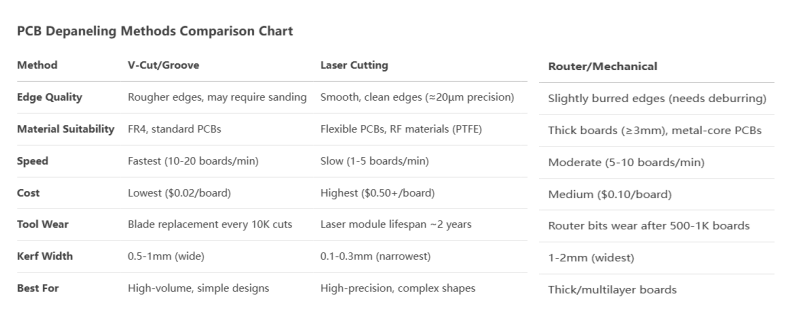

PCB 分板方法的比較,包括 V 型切割、激光和路由器技術




獲得最佳結果的 PCB 分板最佳實踐

選擇正確的分板方法只是第一步。遵循最佳實踐可確保質量始終如一并最大限度地降低風險。以下是分板工藝優化等的可行技巧。

1. 設計考慮分板的面板

分板過程從設計階段開始。請考慮以下設計技巧,以使分離更輕松、更安全:

  • 將 V 形切口或標簽放置在遠離敏感組件的位置,以避免壓力。通常建議從組件到切割線的最小間隙為 5 mm。

  • 在標簽上使用圓角以減少分離過程中的應力集中。

  • 確保面板邊框至少寬 5-10 毫米,以確保加工過程中的穩定性。

2. 為您的電路板類型選擇正確的方法

將分板方法與 PCB 的材料、厚度和復雜性相匹配。例如:

  • 薄板(小于 1 毫米)受益于激光切割,以避免彎曲或開裂。

  • 如果精度不重要,較厚的電路板(超過 2 毫米)可能適用于 V 型切割或路由器方法。

  • 柔性 PCB 需要激光等非接觸式方法以防止撕裂。

3. 控制環境因素

灰塵、振動和靜電會影響分板質量。實施以下控制措施:

  • 在路由器分板期間使用除塵系統,以防止元件受到污染。

  • 通過在切割或沖壓過程中正確固定面板來最大限度地減少振動。

  • 將設備接地,以避免靜電放電,靜電放電會損壞敏感的電子設備。

4. 測試和迭代

在全面生產之前,請小批量測試您的分板設置。檢查邊緣粗糙度、組件應力或未對準等問題。相應地調整切割速度或激光功率等參數。例如,將路由器速度從 100 mm/s 降低到 75 mm/s 可以將 FR4 材料的邊緣應力降低多達 20%。

分板過程后 PCB 邊緣的質量檢查




分板質量控制:確保一致性和可靠性

在 PCB 分板中,質量控制是不可協商的。即使是很小的缺陷也可能導致代價高昂的返工或產品故障。以下是如何通過分板質量控制保持高標準。

1. 檢查邊緣是否損壞

分板后,檢查板邊緣是否有裂紋、毛刺或分層。使用顯微鏡或自動光學檢測 (AOI) 系統檢測小至 10 微米的缺陷。粗糙的邊緣會影響外殼中的電路板安裝,或隨著時間的推移導致跟蹤損壞。

2. 測量壓力水平

分板過程中的機械應力會削弱焊點或組件。使用應變片測量切割線附近的應力。旨在將應力保持在 200 微應變以下,以避免長期的可靠性問題。如果壓力太高,請考慮改用更溫和的方法,例如激光切割。

3. 驗證尺寸精度

使用卡尺或坐標測量機 (CMM) 確保分離的電路板滿足尺寸公差。小至 0.1 mm 的偏差可能會導致緊密配合應用中的裝配問題。對于高精度需求,激光分板通常達到 ±0.05 mm 的公差。

4. 記錄和標準化流程

為分板創建詳細的標準作程序 (SOP)。包括切割速度、刀具設置和檢查標準等參數。定期培訓員工遵循這些 SOP,以保持整個生產運行的一致性。




最大限度地減少分板中的應力:保護您的電路板

分板的最大挑戰之一是最大限度地減少分板中的應力,以保護組件并確??煽啃?。應力會導致微裂紋、焊點故障或組件脫落。以下是減輕壓力的行之有效的策略。

1. 優化標簽頁設計和放置

標簽(也稱為鼠標叮咬)是將電路板固定在面板中的小連接點。設計帶有小孔(例如 0.5 mm 孔)的凸片,以便于折斷。將每個板邊緣的凸片數量限制為 3-5 個,以減少分離過程中所需的力。

2. 使用固定裝置和支架

在分板過程中,使用定制夾具牢固地固定面板而不會彎曲。對于 V 形切割斷裂,將板支撐在切割線的兩側,以防止應力分布不均勻。與無支撐斷裂相比,這可以將應力水平降低多達 30%。

3. 減慢機械過程

對于銑削或沖壓等方法,較慢的速度可以減少振動和應力。雖然這可能會增加周期時間,但對于高價值電路板來說,這種權衡通常是值得的。例如,將路由器速度從 100 mm/s 降低到 60 mm/s 可以將邊緣附近的應力降低 15-20%。

4. 考慮非接觸式方法

如果優化后應力仍然是一個問題,請改用激光分板。由于沒有物理接觸,因此幾乎消除了應力,使其成為邊緣附近組件密度高的電路板的理想選擇。




分板工藝優化:提高效率

優化分板工藝不僅關乎質量,還關乎效率。以下是通過分板工藝優化來簡化作的方法。

1. 盡可能自動化

自動分板系統,如 CNC 路由器或激光切割機,可減少人為錯誤并加快生產速度。對于大批量運行,與手動方法相比,自動化可以將周期時間縮短 40-50%。

2. 最大限度地減少設置時間

使用標準化的面板設計來減少批次之間的設置更改。對于路由器分板,請預先編程切割路徑以避免手動調整。在中等批量生產中,每次設置最多可節省 10-15 分鐘。

3. 平衡成本和質量

雖然激光切割等先進方法可提供卓越的結果,但對于低預算項目來說,它們并不總是具有成本效益的。評估每種方法對每塊板的成本影響。例如,V 形切割分板的成本可能為每塊板 0.10 美元,而激光的成本可能為 0.50 美元或更高。

4. 與裝配工作流程集成

規劃分板以與裝配步驟保持一致。在最終組裝之前分離電路板,以最大限度地減少處理損壞?;蛘撸绻娐钒逍枰3置姘逍问接糜谧詣踊瘻y試設備,則在測試后進行分板。



優化 PCB 分板對于旨在提高質量、降低成本和提高效率的制造商來說是一個游戲規則改變者。通過了解每種方法的優缺點(無論是手動破碎、V 形切割刻痕、銑削、激光切割還是沖孔),您都可以根據項目需求做出明智的決策。實施 PCB 分板最佳實踐,專注于分板質量控制,并優先考慮最小化分板應力的策略,將確保您的電路板保持完整和可靠。
