PCB通孔組裝初學者指南
- 2025-07-07 09:19:00
- 瀏覽量：46
如果您是電子產品的新手，并且想知道如何開始構建電路，那么通孔組裝是一個很好的切入點。該技術涉及將元件引線插入印刷電路板 （PCB） 上的預鉆孔并焊接到位。由于其簡單和寬容的性質，它是初學者的理想選擇。
什么是通孔組件？

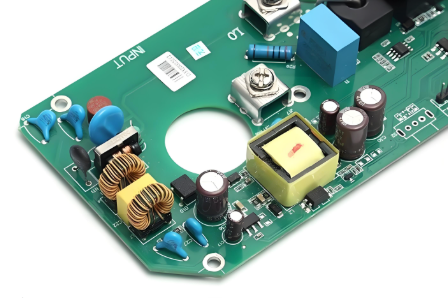

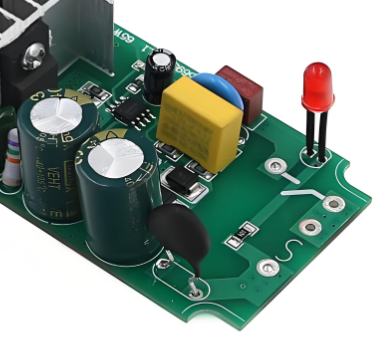

通孔組裝是一種將電子元件安裝到 PCB 上的方法。與將元件直接放置在電路板表面的表面貼裝技術不同，通孔元件具有穿過 PCB 上鉆孔的長引線。然后將這些引線焊接在另一側，以建立安全的電氣連接。這種方法通常是初學者的首選，因為與微小的表面貼裝部件相比，這些組件更大、更容易處理，并且在焊接過程中更耐用。
幾十年來，通孔技術因其可靠性而成為電子產品的主要產品。它通常用于教育套件、業余愛好者項目，甚至一些機械強度至關重要的工業應用。對于初學者來說，從通孔組裝開始提供了一種學習電路構建和焊接基礎知識的實踐方法。
為什么選擇適合初學者的通孔元件？
對于剛起步的人來說，適合初學者的通孔元件是一個很好的選擇。以下是幾個原因：
易于作：通孔元件（如電阻器、電容器和 LED）比表面貼裝元件大。這使得它們更容易拾取、定位和焊接，而無需專門的工具。
視覺學習：引線通孔的清晰布局有助于初學者了解元件在電路板上的連接方式，從而更容易掌握電路設計概念。
寬容焊接：焊接通孔部件的容錯性更高，因為引線很堅固，并且與微小的表面貼裝焊盤相比，有更多的出錯空間。
可用性：許多初學者套件和教程都側重于通孔元件，因此查找兼容的零件和資源非常簡單。
無論您是構建簡單的 LED 電路還是試驗基本放大器，通孔元件都為學習電子學提供了實用基礎。
通孔裝配入門：基本工具
在開始組裝和焊接之前，您需要合適的工具。以下是為初學者量身定制的通孔組裝要點清單：
烙鐵：將元件連接到 PCB 的關鍵工具。我們將在下面詳細介紹通孔烙鐵的選擇。
焊錫絲：對于大多數通孔工作，請使用錫鉛比為 60/40 的松香芯焊料或直徑為 0.8 毫米至 1.0 毫米的無鉛焊料。
剪線鉗：焊接后修剪多余的元件引線。
拆焊泵或編織層：有助于通過去除焊料來糾正錯誤。
萬用表：測試連接并確保您的電路按預期工作。
通孔烙鐵選擇：尋找什么
選擇合適的烙鐵對于成功的通孔組裝至關重要。對于初學者來說，目標是找到一種經濟實惠、安全且有效的工具。以下是選擇通孔烙鐵時要考慮的關鍵因素：
額定功率：25-40 瓦的烙鐵非常適合通孔工作。該系列提供足夠的熱量來熔化焊料，而不會損壞元件或 PCB。避免使用高瓦數熨斗（超過 60W），因為它們會使精密部件過熱。
溫度控制：選擇溫度可調的熨斗。對于通孔焊接，260-300°C （500-570°F） 的范圍適用于大多數元件。
尖端大小和形狀：細錐形尖端或小鑿尖 （1-2mm） 最適合在通孔焊盤上進行精確焊接。可更換的尖端是多功能性的加分項。
人類工程學：尋找握感舒適的輕質熨斗，特別是如果您要長時間焊接。
安全特性：帶有耐熱手柄和支架的烙鐵是必不可少的，以防止意外燙傷。
設計您的電路：通孔 PCB 設計軟件
在組裝組件之前，您需要一個 PCB 布局。使用通孔 PCB 設計軟件使此過程變得容易，即使對于初學者也是如此。這些工具允許您創建電路的數字藍圖，指定每個通孔元件的去向。以下是在設計軟件中尋找的一些適合初學者的功能：
用戶友好的界面：選擇具有簡單布局和教程的軟件來幫助您入門。
通孔元件庫：確保軟件包含各種通孔部件，如電阻器、電容器和 IC，以便于放置。
自動路由：此功能有助于自動將組件與跟蹤連接起來，從而為初學者節省時間。
導出選項：尋找允許您以與 PCB 制造服務兼容的格式導出設計文件的軟件。
從簡單電路的基本設計開始，例如帶有電阻器的單個 LED。首先繪制原理圖，然后將元件放置在電路板布局上，確?？着c引線對齊。設計準備就緒后，您就可以制造 PCB 并開始組裝。
構建簡單的通孔電路：逐步
現在您已經有了工具和 PCB，讓我們構建最簡單的通孔電路之一：LED 閃爍器。該項目非常適合初學者，并介紹了關鍵的裝配概念。
所需材料：
帶通孔焊盤的 PCB
LED（發光二極管）
220 歐姆電阻器
555 定時器 IC（通孔封裝）
電容器（例如 10μF 和 0.01μF）
9V 電池和連接器
組裝步驟：
準備 PCB：確保您的 PCB 與電路布局相匹配。確定每個組件的孔。
插入元件：從電阻器和電容器開始。將它們的引線穿過指定的孔，確保 LED 和電容器等極化元件的極性正確。
放置 IC：將 555 定時器 IC 插入其插槽中，將 IC 上的槽口與 PCB 上的標記對齊，以避免方向錯誤。
焊接引線：將烙鐵加熱至 280°C （536°F） 左右。將熨斗接觸焊盤和引線，然后涂上焊料，直到它在接頭周圍流動。避免過多的焊料，以防止焊盤之間架橋。
修剪多余的潛在客戶：使用剪線鉗修剪靠近焊點的引線，以獲得整潔的表面。
測試電路：連接 9V 電池并檢查 LED 是否閃爍。如果沒有，請使用 Multimeter 對連接松動或元件放置不正確進行故障排除。
這個簡單的電路通常在由電阻器和電容器值決定的頻率下工作，通常在 1-2 Hz 左右，以獲得可見的閃爍效果。這是練習焊接和了解基本時序電路的好方法。
通孔組件安全性：保持保護的提示
使用電子產品和焊接存在風險，因此通孔組件的安全性是重中之重。請遵循以下準則來保護您自己和您的工作區：
在通風的地方工作：焊接會產生煙霧，如果吸入可能有害。使用排煙機或在打開的窗戶附近工作，以確保適當?shù)耐L(fēng)。
穿戴防護裝備：使用安全眼鏡保護您的眼睛免受焊料飛濺或碎屑的傷害。避免穿著可能著火的寬松衣服。
小心處理烙鐵：不使用時，請務必將熱熨斗放在支架上。切勿觸摸尖端，因為它的溫度可能超過 300°C （572°F），導致嚴重灼傷。
避免接觸鉛：如果使用鉛基焊料，請在焊接后洗手以防止攝入?？紤]使用無鉛焊料作為更安全的替代方案。
在附近放置滅火器：焊接涉及熱量，因此請準備好一個小型滅火器或一桶沙子，以備不時之需。
測試前關閉電源：在調整電路之前斷開電源，以避免觸電。
安全不僅僅是為了保護自己，還可以確保工具和項目的使用壽命。干凈、有序的工作空間和適當?shù)念A(yù)防措施可以防止事故并改善您的整體體驗。
通孔裝配中的常見錯誤以及如何避免這些錯誤
作為初學者，您在通孔組裝過程中可能會遇到一些問題。以下是常見錯誤和避免這些錯誤的提示：
冷焊點：當焊料沒有完全熔化時，就會發生這種情況，從而產生弱連接。確保您的熨斗處于正確的溫度（約 280°C），并在應用焊料之前加熱焊盤和引線。
元件錯位：仔細檢查元件方向，尤其是 LED 和 IC 等極化部件。不正確的放置可能會損壞元件或阻止電路工作。
過熱：加熱時間過長（每個接頭超過 3-5 秒）可能會損壞組件或抬起 PCB 焊盤?？焖俟ぷ?，并在需要時使用散熱器。
焊橋：避免使用過多的焊料，因為它會在焊盤之間產生意外的連接。如果形成橋接，請使用拆焊泵去除多余的焊料。
在從事重要項目之前，先在廢舊 PCB 或廉價套件上練習。這種實踐經驗將幫助您提高技能并建立信心。
將您的通孔技能提升到一個新的水平
掌握了通孔裝配的基礎知識后，請考慮擴展您的知識。以下是成長為電子愛好者的幾種方法：
嘗試復雜電路：從簡單的通孔電路轉向音頻放大器或基于微控制器的設計等項目。
學習 PCB 制造：與像捷配這樣值得信賴的服務合作，將您的設計變成高質量的電路板。了解制造過程可以提高您的設計技能。
探索混合裝配：隨著您的信心增強，在您的項目中結合通孔和表面貼裝元件，以實現更緊湊、更先進的設計。
您完成的每個項目都構建了您的專業知識。從小處著手，保持一致，很快您就會輕松處理復雜的電子產品。
