手工焊接技術流程全攻略
手工焊接通孔組件是任何從事電子產品工作的人的基本技能,無論您是業余愛好者、學生還是專業工程師。此過程涉及手動焊接元件,其引線穿過印刷電路板 (PCB) 上的孔,以創建安全的電氣和機械連接。在本綜合指南中,我們將探討手工焊接通孔元件的最佳方法和實踐,涵蓋溫度控制、基本工具、接頭檢查、無鉛焊接和 ESD 安全等關鍵領域。讓我們深入了解細節,以幫助您每次都能獲得可靠和專業的結果。
手工焊接通孔元件是指通過將電子元件的引線插入預先鉆孔并用熔融焊料固定來將電子元件連接到 PCB 的手動過程。該技術廣泛用于電阻器、電容器、二極管和連接器等組件,尤其是在原型、維修或小批量生產中。與表面貼裝技術 (SMT) 不同,通孔元件提供更強的機械粘合,使其成為耐用性至關重要的應用的理想選擇。
在這篇博客中,我們將分解基本技術和最佳實踐,以確保您的焊接高效、安全并產生高質量的結果。無論您是焊接新手還是希望提高自己的技能,本指南都將提供可作的技巧來掌握這門手藝。
擁有正確的工具對于成功的手工焊接至關重要。使用高質量的設備不僅可以簡化流程,還可以確保更好的結果和安全性。以下是焊接通孔元件的必備工具:

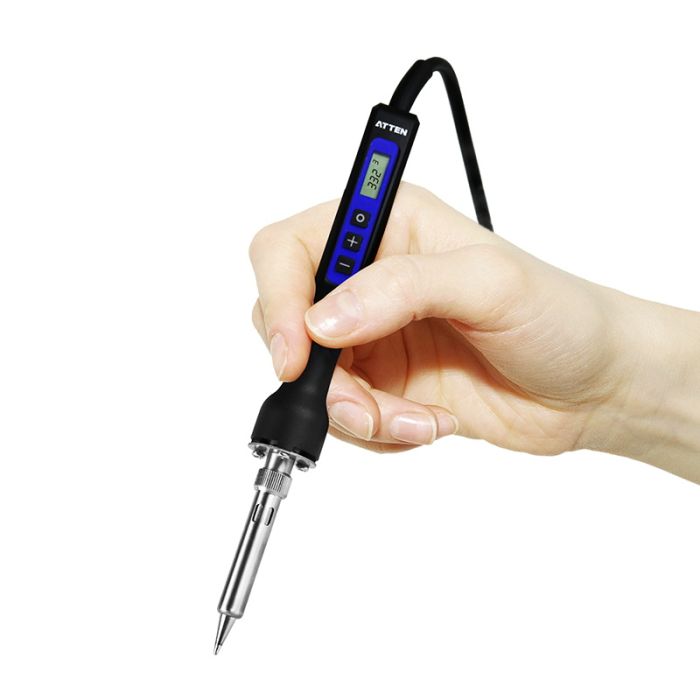

烙鐵:帶有細尖端(約 1 毫米至 2 毫米)的溫控烙鐵非常適合通孔工作。尋找溫度設置在 250°C 至 350°C 之間的型號,以處理各種焊料類型。
焊錫絲:使用直徑為 0.5mm 至 1mm 的松香芯焊錫絲進行精確應用。根據您的項目要求,在含鉛(60/40 錫鉛)或無鉛選項之間進行選擇。
通量:助焊劑有助于清潔表面并改善焊料流動性。使用助焊筆或液體助焊劑更好地控制通孔接頭。
拆焊工具:拆焊泵或編織層對于去除多余的焊料或糾正錯誤至關重要。
剪線鉗:平口剪非常適合在焊接后修剪元件引線,以獲得干凈的表面。
鑷子:精密鑷子有助于在焊接過程中定位組件和處理小零件。
放大鏡或放大鏡:可用于檢查焊點并確保不存在缺陷。
工作臺設置:光線充足、通風良好的工作空間配有耐熱墊,可保護表面并確保安全。
投資于優質工具可以顯著提高焊點的精度和耐用性。始終保持您的工具清潔和維護良好,以實現一致的性能。
溫度控制是手工焊接通孔元件最關鍵的方面之一。使用正確的溫度可以防止損壞元件和 PCB,同時確保牢固的焊點。以下是有效控制手焊溫度的一些關鍵技巧:
了解您的焊料類型:含鉛焊料通常在 180°C 至 190°C 左右熔化,而無鉛焊料需要更高的溫度,通常在 220°C 至 250°C 之間。 相應地設置您的烙鐵。
組件靈敏度:某些組件(如 LED 或某些 IC)對熱敏感。使用 250°C 至 300°C 的溫度,并盡量減少接觸時間(每個接頭低于 3-5 秒)以避免損壞。
PCB 厚度:較厚的 PCB 或具有較大接地平面的 PCB 可能需要略高的溫度(高達 350°C),因為它們會迅速散熱。
使用溫控熨斗:避免使用廉價、不可調節的熨斗,因為它們會過熱和損壞組件或抬起 PCB 走線。
一個好的經驗法則是從較低的溫度開始,如果焊料不能正常流動,則稍微提高溫度。如果您不確定特定項目的設置,請始終在廢舊 PCB 上進行測試。
掌握手工焊接通孔元件的技術需要練習和對細節的關注。請按照以下步驟作以獲得一致、高質量的結果:
準備工作區:確保您的工作臺干凈、光線充足且整潔。戴上安全眼鏡,以保護眼睛免受雜散焊料或夾住的引線的傷害。
插入組件:將元件引線穿過 PCB 上的相應孔。如果需要,在底面稍微彎曲引線以將元件固定到位。
清潔表面:使用助焊劑清潔元件引線和 PCB 焊盤。這有助于焊料順利流動并產生更牢固的粘合。
加熱關節:將烙鐵頭同時放在元件引線和 PCB 焊盤上,以均勻加熱它們。保持約 1-2 秒。
應用焊料:將焊錫絲接觸加熱接頭(而不是烙鐵頭)。焊料應熔化并圍繞引線和焊盤流動,形成有光澤的錐形接頭。僅使用足夠的焊料覆蓋接頭——通常為 1-2 毫米的電線。
取下熨斗:先拔出焊錫絲,再拔出烙鐵,以避免產生冷點。讓關節自然冷卻,不要吹氣。
修剪多余的潛在客戶:使用平口剪鉗修剪靠近焊點的元件引線,以獲得整潔的表面。
在廢品板上練習這些步驟,以在從事關鍵項目之前建立信心。加熱和焊接應用的一致性是避免接頭薄弱或有缺陷的關鍵。
檢查焊點對于確??煽啃院凸δ苄灾陵P(guān)重要。隨著時間的推移,接頭不良會導致電氣故障或機械問題。以下是進行徹底的手工焊點檢查的方法:
目視檢查:一個好的焊點應該是有光澤的、光滑的、錐形的,完全覆蓋焊盤和鉛,沒有多余的焊料。暗淡或顆粒狀接頭可能表明“冷焊點”,它很脆弱且容易失效。
機械測試:輕輕拉扯組件以確保其安全。如果它移動,則關節可能需要返工。
使用放大倍率:放大鏡或放大鏡可以幫助發現微小的裂紋、焊料不足或橋接(焊料連接相鄰焊盤)。
電氣測試:使用萬用表檢查焊接點之間的連續性。這確認了接頭提供了正確的電氣連接。
如果接頭未通過檢查,請使用拆焊泵或編織物將其拆焊,清潔該區域,然后重新焊接。花時間檢查和糾正問題可以防止電路中出現長期問題。
由于 RoHS(有害物質限制)等環境和健康法規,無鉛手工焊接變得越來越普遍。然而,與傳統的含鉛焊料相比,無鉛焊料帶來了獨特的挑戰。以下是有效處理無鉛手工焊接的方法:
更高的熔點:與含鉛焊料相比,無鉛焊料通常由錫-銀-銅合金制成,在更高的溫度(約 217°C 至 227°C)下熔化。將烙鐵調整至 300°C 至 350°C 以獲得最佳效果。
潤濕不良:無鉛焊料不容易流動,這會導致接頭變?nèi)?。使用額外的助焊劑來改善潤濕并確保牢固的粘合。
脆性:無鉛接頭在應力下更容易開裂。避免對焊接元件施加過大的機械應力。
尖端磨損:較高的溫度會更快地磨損烙鐵頭。使用高質量的尖端并定期使用濕海綿或黃銅絲清潔劑清潔它們。
雖然無鉛焊接需要更加小心,但使用正確的工具和技術,您可以獲得可靠的結果。始終優先考慮安全,在通風良好的地方工作,以避免吸入煙霧。
靜電放電 (ESD) 會損壞敏感的電子元件,導致即時故障或潛在缺陷。在手工焊接中實施 ESD 安全對于保護您的工作至關重要。請遵循以下最佳實踐:
使用 ESD 安全工作站:在接地的 ESD 墊上工作以消散靜電荷。確保您的烙鐵具有接地尖端的 ESD 安全保護。
佩戴 ESD 腕帶:連接到地面的腕帶可防止體內積聚的靜電釋放到組件中。
正確處理組件:將敏感組件存放在防靜電袋或容器中,以備使用。避免徒手接觸元件引線。
最小化移動:過度移動會產生靜電,尤其是在干燥或鋪有地毯的表面上。通過避免不必要的洗牌,讓您的工作區無靜電。
ESD 損壞并不總是立即可見,但隨著時間的推移可能會導致間歇性故障。與更換損壞部件的成本相比,投資適當?shù)?ESD 保護是一個很小的代價。
即使是經驗豐富的焊工也會犯錯誤。了解常見的陷阱可以幫助您避免它們并改善您的結果。以下是一些常見的錯誤以及如何防止它們:
過熱:將熨斗放在接頭上太久會損壞元件或抬起 PCB 走線。將每個關節的接觸時間限制在 3-5 秒。
焊料不足:使用太少的焊料會產生脆弱的接頭。確保焊料完全覆蓋焊盤和引線,沒有間隙。
冷接縫:如果關節看起來暗淡或顆粒狀,則可能是沒有正確加熱。重新加熱并涂上新焊料以修復它。
Solder Bridging(焊料橋接):過多的焊料會連接相鄰的焊盤,從而導致短路。使用拆焊工具去除不需要的焊料。
清潔不良:不清潔助焊劑殘留物會隨著時間的推移導致腐蝕。焊接后,使用異丙醇和刷子清潔電路板。
通過關注這些細節,您可以最大限度地減少錯誤并每次都能生產出專業品質的焊點。
手工焊接通孔組件是一項寶貴的技能,需要正確的工具、技術和對細節的關注。通過關注溫度控制、接頭檢查、無鉛焊接實踐和 ESD 安全等關鍵領域,您可以在電子項目中獲得可靠和持久的結果。無論您是組裝原型還是維修設備,遵循這些最佳實踐都可以確保您的焊點既具有機械強度又具有電氣安全性。
從優質工具開始,練習您的技術,并始終優先考慮安全。隨著時間的推移和經驗,手工焊接將成為您的第二天性,讓您能夠自信地處理最復雜的 PCB 組件。不斷學習,保持耐心,并享受將電子設計變?yōu)楝F(xiàn)實的有益過程。
