在確保表面貼裝技術 （SMT） 生產線的質量時，選擇正確的檢測方法至關重要。自動光學檢測 （AOI） 和自動 X 射線檢測 （AXI） 是兩種流行的選項，為檢測印刷電路板 （PCB） 裝配中的缺陷提供了獨特的優勢。那么，哪一個適合您的生產需求呢？簡而言之，AOI 非常適合快速的表面級缺陷檢測，如元件放置和焊接問題，而 AXI 擅長檢測隱藏的連接和內部缺陷，如球柵陣列 （BGA） 中的缺陷。在本博客中，我們將深入探討 AOI 和 AXI 之間的區別，幫助您為 SMT 檢測流程做出明智的決策。

什么是 SMT 檢測中的 AOI 和 AXI？

在快節奏的電子制造領域，SMT 生產線高速生產復雜的 PCB。即使是很小的缺陷也可能導致代價高昂的故障，因此檢測成為關鍵步驟。自動光學檢測 （AOI） 和自動 X 射線檢測 （AXI） 都是用于確保質量的非接觸式測試方法，但它們在生產線中的用途不同。

自動光學檢測 （AOI） 使用高分辨率相機和先進的照明技術對 PCB 表面進行目視檢查。它可以識別元件缺失、放置錯誤和焊接缺陷等問題。AOI 通常用于各個階段，包括焊膏應用 （SPI） 后、回流焊前和回流焊后，其中回流焊后是最常見的，因為它能夠一次性捕獲各種缺陷。

另一方面，自動 X 射線檢測 （AXI） 使用 X 射線穿透 PCB 并檢查隱藏的特征。它特別適用于檢查 BGA、芯片級封裝 （CSP） 和其他肉眼看不到連接的高密度封裝等元件下的焊點。AXI 專注于內部質量和結構完整性，通常在綜合檢測策略中補充 AOI。

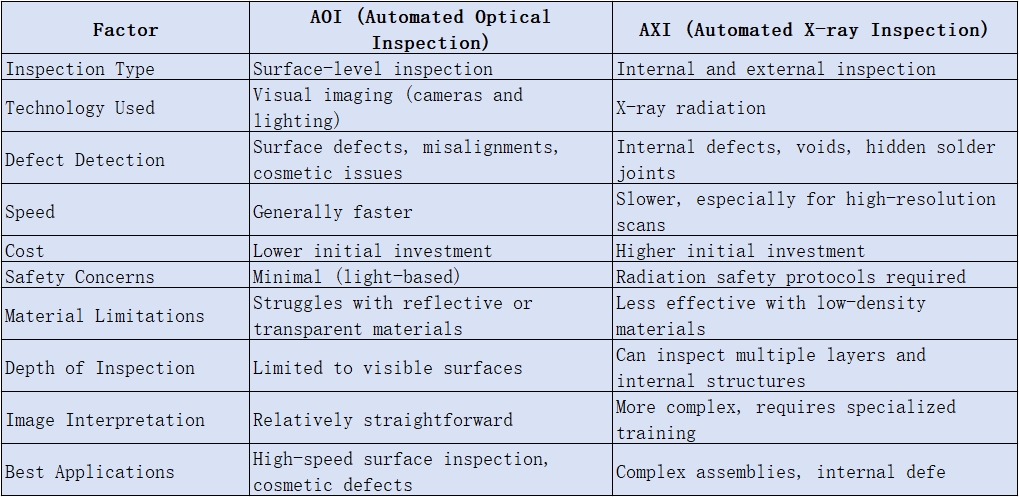

用于 SMT 檢測的 AOI 和 AXI 之間的主要區別

了解自動光學檢測和自動 X 射線檢測之間的核心區別對于為您的 SMT 生產線選擇正確的方法至關重要。讓我們將其分解為關鍵領域，例如技術、缺陷檢測能力、速度和成本。

1. 技術和檢查方法

AOI 依靠可見光和攝像系統來捕捉 PCB 表面的詳細圖像。它使用 2D 成像，有時使用 3D 成像來分析元件放置、焊料圓角形狀和表面級缺陷?，F(xiàn)代 AOI 系統通常采用機器學習算法來提高準確性，實現高達 95% 的表面缺陷檢測率。

相比之下，AXI 使用 X 射線技術來透視 PCB 和組件。它生成內部結構的詳細圖像，揭示隱藏的焊點和空隙。AXI 系統可以以高達 99% 的精度檢測隱藏連接的問題，使其成為復雜組件不可或缺的工具。但是，由于使用輻射，它們需要更復雜的設備和安全措施。

2. 缺陷檢測能力

AOI 擅長檢測表面缺陷，包括：

• 組件缺失或未對齊

• 焊橋和焊料不足

• 組件的極性或方向不正確

• 立碑或廣告牌缺陷

但是，AOI 無法檢查組件下方或多層板內部，因此將其范圍限制在可見區域。例如，它與 BGA 不兼容，因為 BGA 的焊點隱藏在封裝下方。

AXI 通過關注內部和隱藏缺陷來填補這一空白，例如：

• BGA 和 CSP 中的焊料空洞（通常很嚴重，因為超過 25% 的空洞會影響可靠性）

• 多層 PCB 內層出現裂紋或斷裂

• 隱藏接頭中的焊料不足

• 堆疊元件中的對齊問題

雖然 AXI 在次表面檢測方面功能強大，但對于表面缺陷（如組件標記或顏色變化）效果較差，而 AOI 正是這些缺陷的亮點。

3. 速度和吞吐量

速度是大批量 SMT 生產的關鍵因素。AOI 系統通常更快，根據復雜程度，可以在 10-20 秒內檢查一個典型的 PCB。這使它們成為需要快速反饋以保持生產線運轉的在線檢測的理想選擇。

由于 X 射線成像和處理的復雜性，AXI 系統的速度較慢。單塊板可能需要 30-60 秒或更長時間來檢查，尤其是對于詳細的 3D X 射線掃描。因此，AXI 經常離線使用或用于采樣，而不是 100% 在線檢查，除非產品需要嚴格的內部質量檢查。

AOI 在 SMT 生產線中的優勢和局限性

AOI 的優勢

• 速度和效率：AOI 提供快速檢測，使其適用于每板循環時間低至 10 秒的大批量生產線。

• 成本效益：與 AXI 相比，初始和運營成本更低，非常適合預算受限的制造商。

• 多面性：可用于 SMT 工藝的多個階段，從焊膏檢查到回流焊后檢查。

• 用戶友好：現代 AOI 系統通常配有直觀的軟件，縮短了作員的學習曲線。

AOI 的局限性

• 僅表面檢查：無法檢測到隱藏的缺陷或內部問題，錯過 BGA 或多層板中的嚴重故障。

• 誤報：AOI 可能會將可接受的變體標記為缺陷，需要手動驗證并可能減慢生產速度。

• 有限深度：難以處理光線和攝像機角度無法完全捕捉細節的高組件或陰影區域。

AXI 在 SMT 生產線中的優勢和局限性

AXI 的優勢

• 內部檢查：無與倫比的隱藏缺陷檢測能力，例如 BGA 中的焊料空洞，空洞檢測準確率通常超過 98%。

• 高精度：提供對內部結構的詳細見解，這對于航空航天或醫療設備等高可靠性應用至關重要。

• 非破壞性：允許在不損壞 PCB 的情況下進行徹底檢查，保留產品以供進一步測試或使用。

AXI 的局限性

• 更高的成本：在設備、安全合規性和維護方面進行了大量投資，使其不太適用于小型運營。

• 較慢的進程：較長的檢測時間使得在沒有戰略性采樣的情況下進行高速、大批量生產是不切實際的。

• 復雜性：需要熟練的作人員和專業培訓，以解讀 X 射線圖像并安全地管理設備。

如何為您的 SMT 生產線在 AOI 和 AXI 之間進行選擇

在自動光學檢測和自動 X 射線檢測之間做出決定取決于您的生產需求特定的幾個因素。以下是指導您選擇的關鍵注意事項：

1. PCB 和組件的類型

如果您的 SMT 生產線生產的 PCB 主要采用表面貼裝元件，并且隱藏連接最少，那么 AOI 可能就足夠了。它可以有效地捕捉常見的缺陷，如錯位或焊接問題。但是，如果您的電路板包含復雜的封裝，如 BGA、CSP 或帶有隱藏焊點的 QFN，則 AXI 對于確保內部質量至關重要。

2. 生產量和速度

對于速度至關重要的大批量生產，AOI 是更好的選擇，因為它的檢測時間更快。它可以在線集成以檢查每塊電路板，而不會造成瓶頸。對于質量勝于速度的小批量、高價值產品，AXI 的詳細分析證明了其較慢的速度是合理的，通常用于抽樣或關鍵批次。

3. 預算限制

如果預算是一個問題，請從 AOI 開始，因為它提供了較低的入門成本，并且仍然提供強大的表面檢測。隨著您的需求增長，或者如果您進入更復雜的組件，請考慮投資 AXI 來補充您的 AOI 系統，從而創建一種混合檢測方法。

4. 質量和可靠性要求

對于具有嚴格可靠性標準的行業，如汽車、航空航天或醫療，AXI 通常不容商榷。焊料空洞或內部裂紋等缺陷可能導致災難性故障，AXI 檢測這些問題的能力可確保符合 IPC-A-610 等標準，該標準規定了可接受的空洞百分比（關鍵應用通常低于 25%）。

5. 混合方法：結合 AOI 和 AXI

在許多現代 SMT 生產線中，AOI 和 AXI 的結合提供了兩全其美的效果。AOI 可對每塊電路板進行快速的表面級檢查，而 AXI 則選擇性地用于復雜元件或用作定期質量審計。這種混合策略平衡了成本、速度和質量，確保全面的缺陷檢測。例如，一條生產線可能會使用 AOI 后回流焊進行 100% 檢查，使用 AXI 對 10% 帶有 BGA 的電路板進行采樣，以驗證內部焊接質量。

在 SMT 生產線中實施 AOI 和 AXI 的實用技巧

一旦您確定了檢測方法，正確實施是使其優勢最大化的關鍵。以下是將 AOI 和 AXI 集成到 SMT 流程中的可行提示：

• 優化行中的放置：將 AOI 系統放置在焊膏印刷和回流焊等關鍵階段之后，以便及早發現缺陷。使用 AXI 對復雜電路板進行組裝后檢查，最好是離線檢查，以避免減慢生產線速度。

• 培訓您的團隊：確保作員在解釋檢測數據方面接受過良好的培訓，尤其是對于 AXI，因為 X 射線圖像可能很復雜。定期訓練更新可以減少誤報并提高缺陷檢出率。

• 定期校準：AOI 和 AXI 系統都需要定期校準以保持精度。對于 AOI，請檢查相機對齊和照明條件;對于 AXI，確保 X 射線劑量和圖像清晰度符合制造商規格。

• 數據集成：使用軟件將檢測數據與您的制造執行系統 （MES） 集成。這允許實時缺陷跟蹤和流程優化，在某些情況下可將返工成本降低多達 30%。

• 從小規模開始，然后擴大規模：如果預算緊張，可以從基本的 AOI 系統開始，然后升級到高級 3D AOI，或者隨著生產復雜性的增加添加 AXI。

SMT 檢測的未來趨勢：AOI 和 AXI 的進步

隨著技術的進步，SMT 檢測領域正在迅速發展。對于 AOI 來說，人工智能 （AI） 和機器學習的集成正在減少誤報并提高缺陷分類的準確性。一些系統現在的誤報率低于 1%，比舊模型有了顯著改進。

對于 AXI，3D X 射線成像和計算機斷層掃描 （CT） 的發展提供了更詳細的內部結構視圖，分辨率低至幾微米。此外，減少檢測時間的努力使 AXI 更適合在大批量設置中在線使用。

展望未來，趨勢是朝著更智能的集成檢測系統發展，將 AOI 和 AXI 數據整合到一個平臺中，提供 PCB 質量的整體視圖。在工業 4.0 原則的支持下，這種融合將實現預測性維護和缺陷預防，進一步提高 SMT 生產線的效率。

為您的 SMT 生產線做出正確的選擇

為您的 SMT 生產線選擇自動光學檢測 （AOI） 和自動 X 射線檢測 （AXI） 取決于您的具體生產需求、預算和質量要求。AOI 為表面缺陷檢測提供速度、經濟性和多功能性，使其成為許多制造商的首選。AXI 具有無與倫比的隱藏連接檢測能力，對于內部質量不能妥協的復雜組件至關重要。
