比較通孔與表面貼裝：哪種裝配工藝適合您？
- 2025-07-07 08:58:00
- 瀏覽量：34
在 PCB 組裝方面，在通孔技術 （THT） 和表面貼裝技術 （SMT） 之間進行選擇會對項目的成功產生重大影響。這兩種方法都有其優點和缺點，正確的選擇取決于成本、可靠性、原型設計需求、小型化目標和特定應用等因素。
什么是通孔和表面貼裝技術？

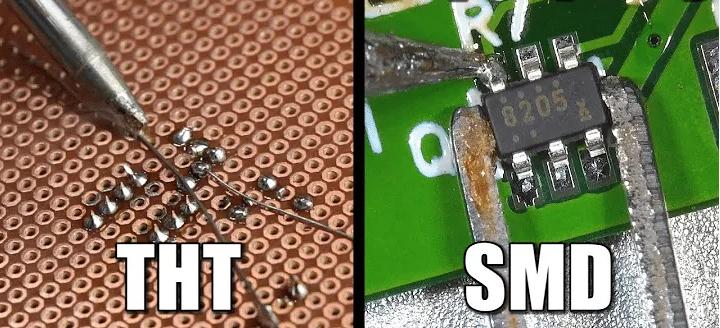

在比較兩者之前，我們先定義通孔技術 （THT） 和表面貼裝技術 （SMT）。這些是將電子元件連接到印刷電路板 （PCB） 的主要方法。
通孔技術 （THT）：這種傳統方法包括將元件引線插入 PCB 上的預鉆孔，然后在另一側焊接它們。幾十年來，它因其簡單性和強大的機械粘合而成為電子產品的主打產品。
表面貼裝技術 （SMT）：SMT 是一種更現代的方法，涉及將元件直接放置在 PCB 表面并焊接到位。這種方法使用更小的組件并允許自動組裝，使其在當今的緊湊型設備中很受歡迎。

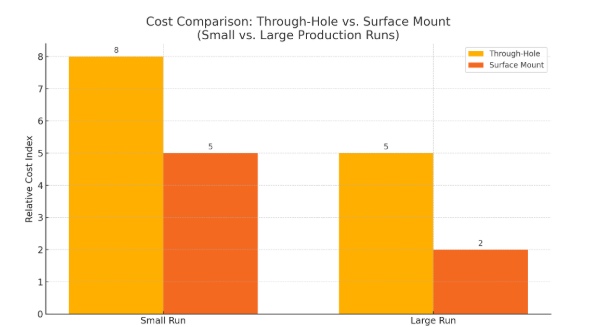

通孔與表面貼裝成本：哪個更經濟實惠？
在通孔和表面貼裝組件之間進行選擇時，成本通常是一個決定性因素。讓我們分解每種方法的財務方面，以幫助您了解預算可能最好花在哪里。
通孔成本：對于大規模生產，THT 往往更昂貴。該過程通常需要手動焊接，這會增加人工成本。此外，在 PCB 上鉆孔會增加制造費用。例如，與自動化 SMT 工藝相比，生產具有 100 個通孔元件的電路板的人工成本可能要高得多。但是，對于小批量或原型，THT 的初始設置成本可能會更低，因?yàn)樗恍枰獙?zhuān)門的機器。
表面貼裝成本：SMT 通常在大批量生產中節省成本。該過程高度自動化，減少了人工費用。組件也更小、更便宜，而且不需要鉆孔，從而降低了 PCB 制造成本。例如，在大規模生產場景中，與 THT 相比，SMT 可以將組裝成本降低高達 30-50%。但是，SMT 設備和設計軟件的前期投資可能更高，因此對于非常小的運行來說不太經濟。
成本判決：如果您正在從事小型項目或一次性設計，通孔可能更具成本效益，因?yàn)樵O(shè)置費用較低。對于較大的生產運行，表面貼裝通常是降低成本的更好選擇。
通孔與表面貼裝可靠性：哪個更耐用？
可靠性至關重要，尤其是對于不允許出現故障的應用，例如航空航天或醫療設備。讓我們比較一下 THT 和 SMT 的耐用性和性能。
通孔可靠性：THT 以其堅固的機械強度而聞名。元件的引線穿過電路板并在另一側焊接，從而形成牢固的物理連接。這使得通孔成為高振動或機械應力環境的理想選擇。例如，在汽車電子中，THT 組件可以更好地承受沖擊，在極端條件下的故障率通常低于 1%。
表面貼裝可靠性：SMT 組件雖然更小、更輕，但對機械應力的抵抗力較差。它們的連接依賴于表面的焊點，這些焊點在振動或熱循環下可能會開裂。然而，焊接技術和材料的進步顯著提高了 SMT 的可靠性。在穩定條件下，SMT 故障率可以與 THT 相當，對于設計良好的電路板，通常約為 0.5-1%。但在惡劣的環境中，SMT 可能需要額外的加固。
可靠性判斷：對于在應力下需要高耐用性的應用，通孔是更安全的選擇。如果您的項目在受控環境中運行并優先考慮節省空間，那么表面貼裝在適當?shù)脑O(shè)計考慮下同樣可靠。
通孔原型制作與表面貼裝原型制作：哪個更容易測試？
原型制作是電子設計中的關鍵階段，在這個階段，易于組裝和修改可以節省時間和精力。讓我們看看 THT 和 SMT 如何疊加用于原型設計目的。
通孔原型設計：THT 因其簡單性而經常成為原型設計的首選。組件更大，更容易處理，并且可以使用基本工具手動完成焊接。這使其成為需要快速測試和調整設計的業余愛好者和小規模工程師的理想選擇。例如，使用烙鐵更換通孔板上的電阻器可能只需要幾分鐘。
表面貼裝原型設計：SMT 不太方便原型制作，尤其是沒有專門的設備。微小的元件需要精確放置，并且通常需要使用回流爐進行焊接，這可能是小團隊的障礙。然而，對于尺寸和性能至關重要的高級原型，SMT 允許更緊湊的設計。返工 SMT 板可能很耗時，有時每個組件需要 20-30 分鐘，而 THT 不到 5 分鐘。
原型制作結論：如果您處于設計的早期階段或從事小型項目，通孔是更簡單、更快速的原型設計選擇。表面貼裝可能更適合于優先考慮小型化的后期原型。
通孔與表面貼裝小型化：哪些支持更小的設計？
隨著電子產品的尺寸不斷縮小，創建緊湊設計的能力比以往任何時候都更加重要。讓我們探討一下 THT 和 SMT 在小型化方面的比較。
通孔小型化：THT 努力實現小型化。對鉆孔和更大元件的需求限制了電路板的尺寸。典型的通孔電阻器可能占用 10-15 平方毫米的空間，并且這些孔需要額外的間隙，這使得密集布局變得困難。這使得 THT 不適用于智能手機或可穿戴設備等現代設備。
表面貼裝小型化：SMT 在這一領域大放異彩。元件要小得多（電阻器通常只有 1-2 平方毫米），并且不需要孔，允許更緊密的封裝。SMT 支持雙面組裝，其中元件可以放置在 PCB 的兩側，進一步減少電路板的占用空間。例如，SMT 使智能手表等設備能夠?qū)?shù)千個組件封裝到一個比硬幣還小的空間里。
關于小型化的判斷：如果您的項目需要緊湊的設計，表面貼裝無疑是贏家。通孔更適合更大、空間受限的應用。
通孔與表面貼裝應用：它們最適合在哪里？
不同的項目有不同的需求，THT 和 SMT 之間的選擇通常取決于具體的應用。讓我們看看每種技術的優勢。
通孔應用：THT 非常適合注重耐用性和可靠性的應用。它通常用于工業設備、汽車系統和軍事硬件，這些設備的組件必須能夠承受惡劣的條件。例如，電源通常對電容器等大電流組件使用通孔，這些組件可以處理高達 50 安培或更高的電流而不會出現故障。THT 因其易用性而在教育環境和 DIY 項目中也受到青睞。
表面貼裝應用：SMT 在消費電子產品中占據主導地位，其中尺寸和成本至關重要。智能手機、筆記本電腦和物聯網設備依靠 SMT 來實現緊湊、輕便的設計。它還廣泛用于 LED 照明和無線模塊等產品的自動化、大批量制造。SMT 更好地支持高速電路，減少寄生電容通?？梢蕴岣?100 MHz 以上頻率下的信號完整性。
申請判決：為重型、高可靠性應用或動手項目選擇通孔。為緊湊、高速或成本敏感的消費類產品選擇表面貼裝。
在通孔和表面貼裝之間進行選擇時要考慮的關鍵因素
要為您的項目做出最佳決策，請根據您的具體需求權衡以下因素：
產量：大批量運行受益于 SMT 的自動化和較低的單位成本，而使用 THT 的小批量或一次性可能更便宜。
環境條件：振動或極端溫度的惡劣環境要求 THT 的耐用性。
大小約束：如果空間有限，SMT 是緊湊設計的唯一實用選擇。
組裝速度：對于快速原型制作或手動組裝，THT 更容易;對于自動化生產，SMT 更快。
信號性能：由于引線電感降低，高頻應用通常使用 SMT 的性能更好，與 THT 相比，有時高達 50%。
通過評估這些因素，您可以將您的選擇與項目的目標和約束保持一致。
為您的 PCB 組裝做出正確的選擇
在通孔和表面貼裝裝配工藝之間做出決定，歸根結底是要了解項目的獨特要求。通孔提供無與倫比的可靠性和易于原型設計，使其成為耐用應用和小規模測試的可靠選擇。另一方面，表面貼裝在大批量生產的成本效益方面表現出色，支持小型化，對于現代緊湊型電子產品至關重要。
